项目6触发器任务6.1基本RS触发器任务6.2钟控RS触发器任务6.3主从型JK触发器任务6.4维持阻塞D触发器项目导入

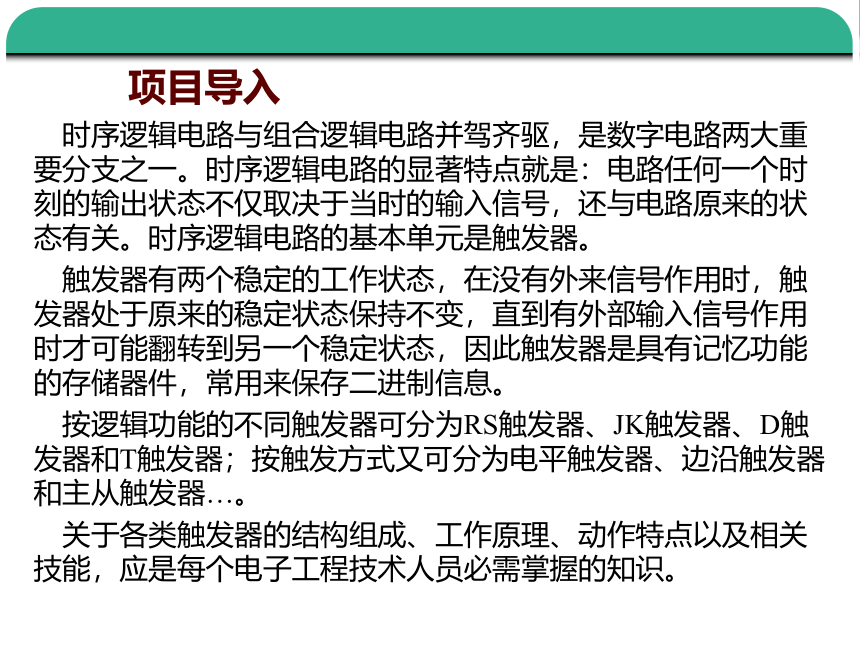

时序逻辑电路与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。时序逻辑电路的显著特点就是：电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路原来的状态有关。时序逻辑电路的基本单元是触发器。
触发器有两个稳定的工作状态，在没有外来信号作用时，触发器处于原来的稳定状态保持不变，直到有外部输入信号作用时才可能翻转到另一个稳定状态，因此触发器是具有记忆功能的存储器件，常用来保存二进制信息。
按逻辑功能的不同触发器可分为RS触发器、JK触发器、D触发器和T触发器；按触发方式又可分为电平触发器、边沿触发器和主从触发器…。
关于各类触发器的结构组成、工作原理、动作特点以及相关技能，应是每个电子工程技术人员必需掌握的知识。
知识目标和技能目标了解各种触发器的结构组成；理解基本RS触发器、钟控RS触发器、JK触发器、D发器以及T和Tˊ触发器的工作原理；掌握各种触发器所具有的动作特点。正确区分电平触发方式和边沿触发方式的动作特点；理解触发器的记忆作用，掌握各种触发器功能的4种描述方法；熟悉常用集成触发器的产品型号、管脚排列图及功能测试技能。提出问题
你了解主从型JK触发器的结构组成吗？你能否对照结构组成图阐述JK触发器的工作原理？主从型JK触发器的动作特点是什么？它存在空翻现象吗？
任务6.3 主从型JK触发器

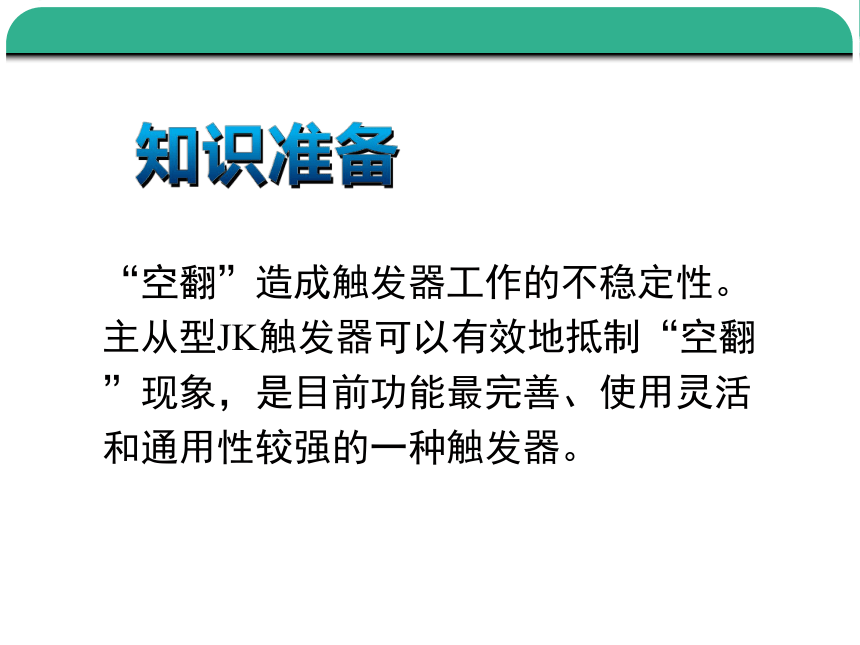

“空翻”造成触发器工作的不稳定性。主从型JK触发器可以有效地抵制“空翻”现象，是目前功能最完善、使用灵活和通用性较强的一种触发器。
知识准备

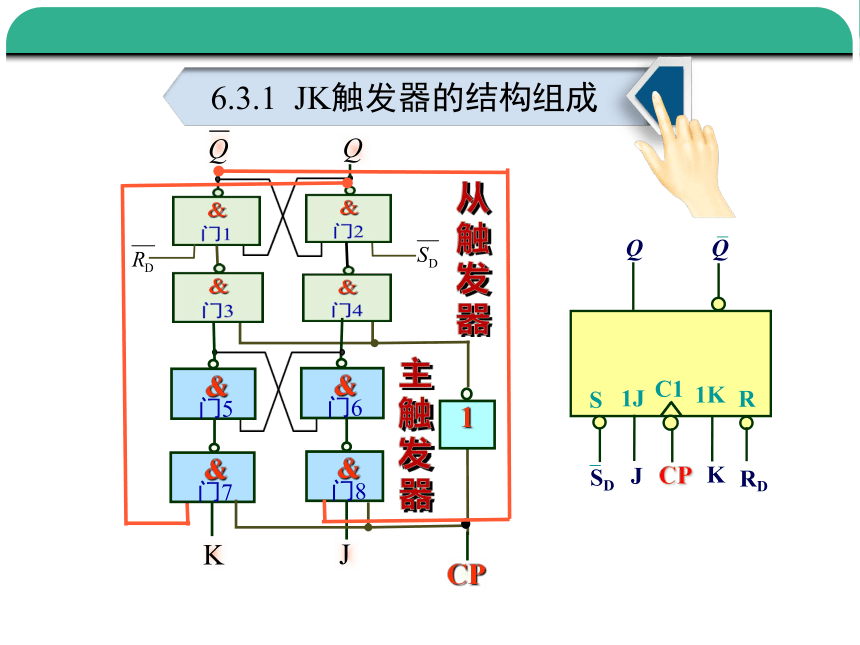

6.3.1 JK触发器的结构组成
&
门7
&
门8
&
门6
&
门5
CP
1
S
R
C1
1K
1J
RD
SD
CP
K
J
Q
Q
从触发器
主触发器
6.3.2 JK触发器的工作原理

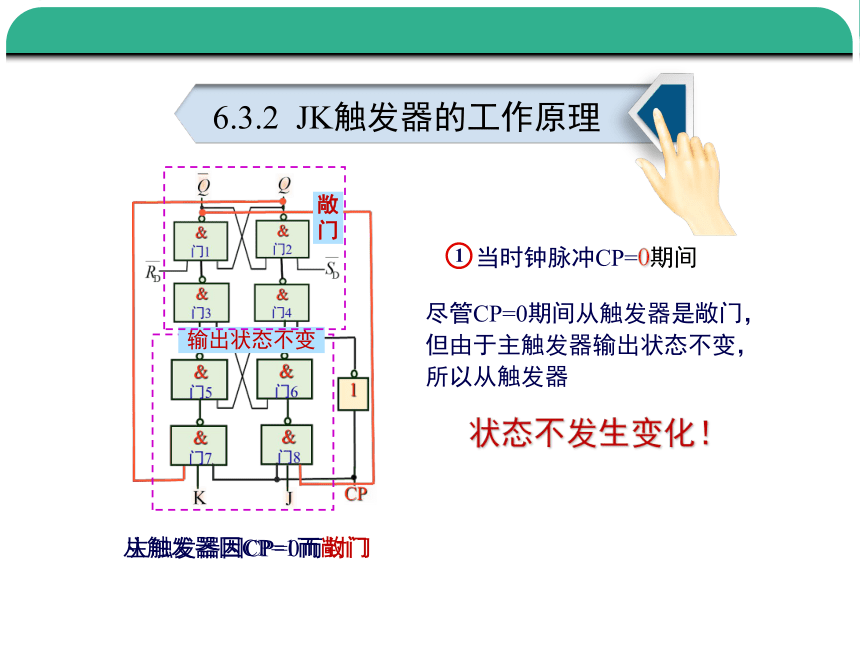

当时钟脉冲CP=0期间
1
输出状态不变
敞门
状态不发生变化！
尽管CP=0期间从触发器是敞门，但由于主触发器输出状态不变，所以从触发器
主触发器因CP=0而封门
从触发器因CP=1而敞门
当时钟脉冲CP=1，且K=0、J=1
2
输出随输入变化
封门
状态不变！
由于CP=1期间主触发器是封门，所以JK触发器输出状态不变。
从触发器因CP=1而敞门
主触发器因CP=0而封门
当时钟脉冲CP下降沿到来时
3
敞门
输出状态随此刻主触发器状态改变！
设此刻主触发器状态为
从触发器因CP=1而敞门
1
0
下降沿之后，因CP=0主触发器被封锁，输出状态不再改变，所以此状态一直保持到下一个时钟脉冲下降沿的到来。
1
0
①J＝0，K＝0时，无论触发器输出现态如何，输出次态Qn+1＝Qn
保持功能！
②J＝0，K＝1时，无论触发器输出现态如何，输出次态Qn+1＝0
置0功能！
③J＝1，K＝0时，触发器无论输出现态如何，输出次态Qn+1＝1
置1功能！
翻转功能！
④J＝1，K＝1时，触发器无论输出现态如何，输出次态Qn+1＝Qn
6.3.3 JK触发器的动作特点
在CP=1期间：主触发器为敞门，其输出状态随输入JK的控制发生变化，存在空翻现象；从触发器为封门，输出状态即主从型JK触发器的输出状态不发生变化。
在CP=0期间：主触发器为封门，输出状态不变，从触发器虽然为敞门，但其输出状态受主触发器输出控制，因此状态也不发生变化。
在CP下降沿到来时：主触发器为封门，输出状态不变，此时状态被敞门的从触发器接收，使主从型JK触发器的输出次态随之发生变化。
6.3.4 JK触发器的功能描述
1.特征方程
2.功能真值表
图符号
S
R
C1
1K
1J
RD
SD
CP
K
J
Q
Q
0
3.状态转换图
1
4.时序波形图
置1
置0
翻转
保持
6.3.5 集成JK触发器
双JK触发器每片芯片包含两个复位端和置位端的边沿触发的JK触发器，通常用于缓冲触发器、计数器和移位寄存器电路中。
TTL集
成
芯
片
CMOS集
成
芯
片
Sikaoyuwenti
思考与问题
1
4
2
主从型JK触发器的基本触发电路包括几个逻辑门？在什么情况下触发工作？体积情况下被封锁？属于哪种触发方式？
JK触发器具有哪些逻辑功能？
5
主从型JK触发器能够抑制“空翻”现象，具体表现能说出来吗？
主从型JK触发器的主触发器包括几个逻辑门？在什么情况下触发工作？何种情况下被封锁？属于哪种触发方式？
3
试默写出JK触发器的特征方程式和功能真值表。
