项目6触发器任务6.1基本RS触发器任务6.2钟控RS触发器任务6.3主从型JK触发器任务6.4维持阻塞D触发器项目导入

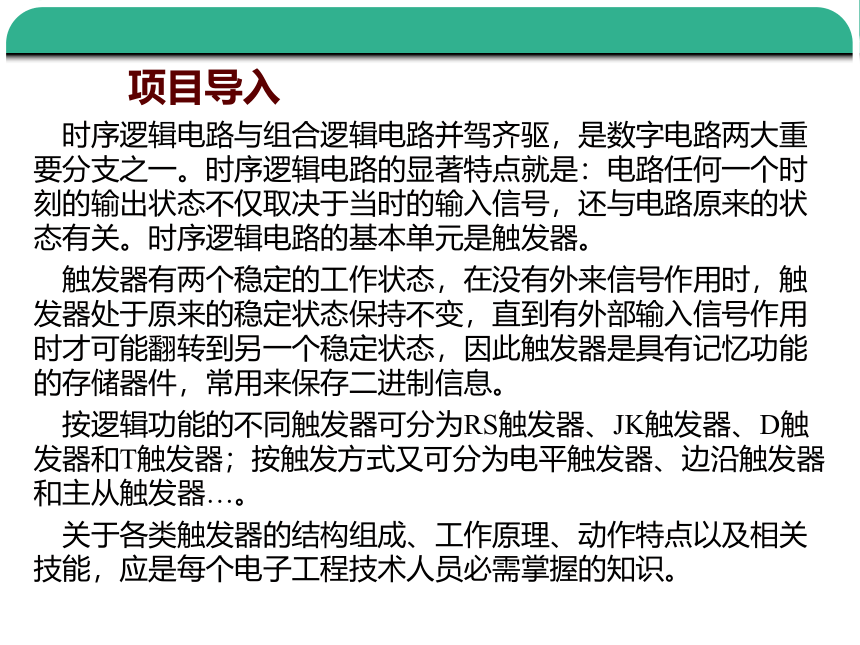

时序逻辑电路与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。时序逻辑电路的显著特点就是：电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路原来的状态有关。时序逻辑电路的基本单元是触发器。
触发器有两个稳定的工作状态，在没有外来信号作用时，触发器处于原来的稳定状态保持不变，直到有外部输入信号作用时才可能翻转到另一个稳定状态，因此触发器是具有记忆功能的存储器件，常用来保存二进制信息。
按逻辑功能的不同触发器可分为RS触发器、JK触发器、D触发器和T触发器；按触发方式又可分为电平触发器、边沿触发器和主从触发器…。
关于各类触发器的结构组成、工作原理、动作特点以及相关技能，应是每个电子工程技术人员必需掌握的知识。

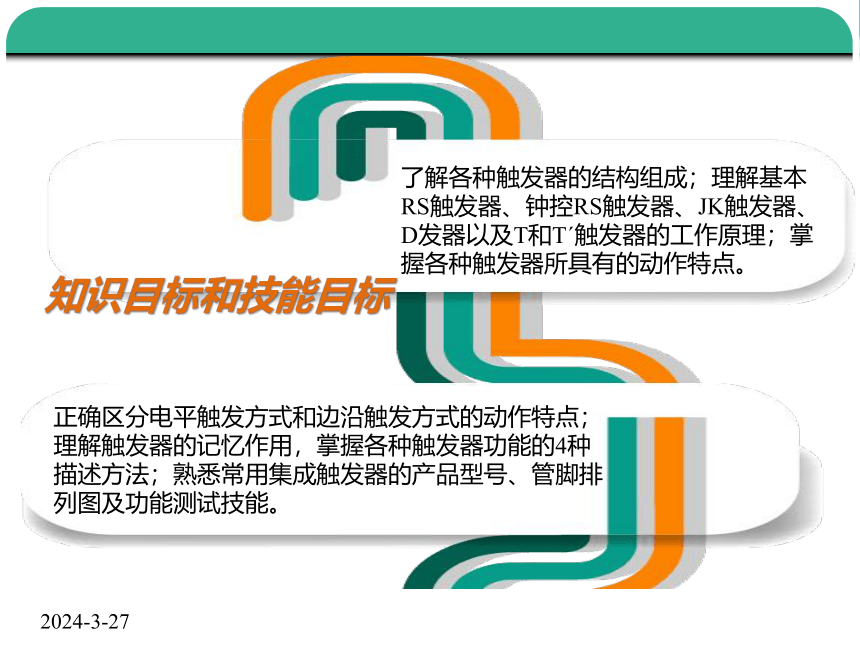

知识目标和技能目标了解各种触发器的结构组成；理解基本RS触发器、钟控RS触发器、JK触发器、D发器以及T和Tˊ触发器的工作原理；掌握各种触发器所具有的动作特点。正确区分电平触发方式和边沿触发方式的动作特点；理解触发器的记忆作用，掌握各种触发器功能的4种描述方法；熟悉常用集成触发器的产品型号、管脚排列图及功能测试技能。提出问题
基本RS触发器是如何构成的？它的触发方式如何？工作原理如何？
任务6.1 基本RS触发器

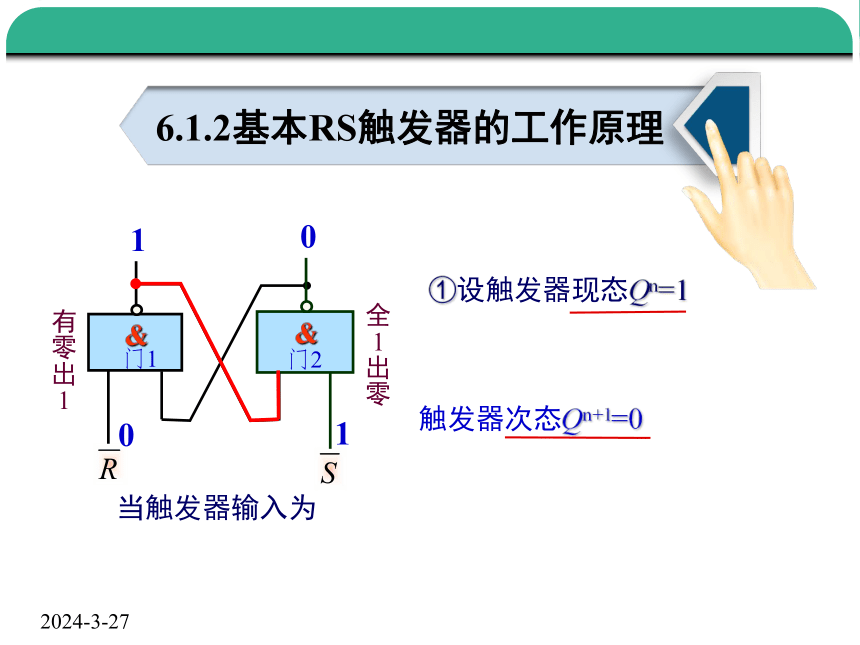

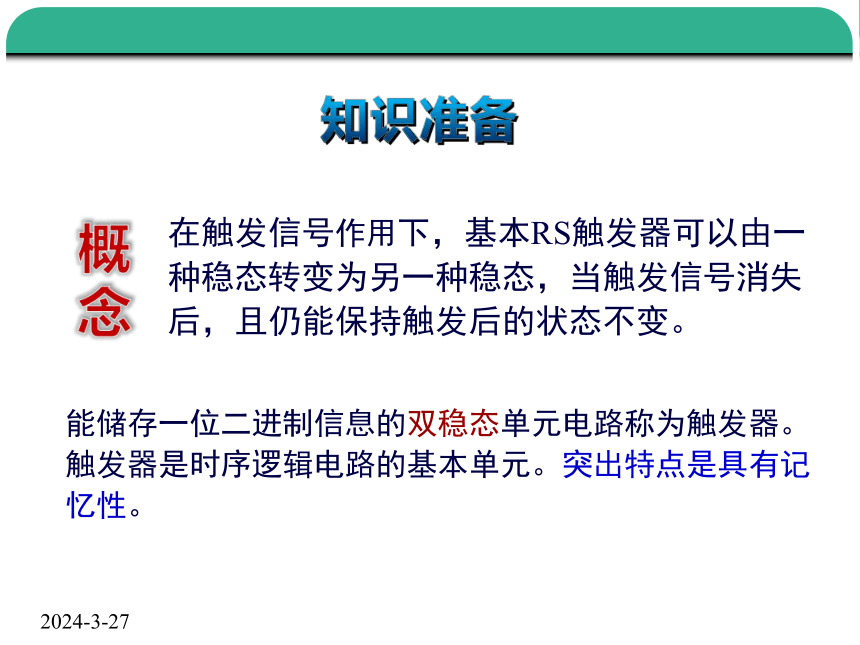

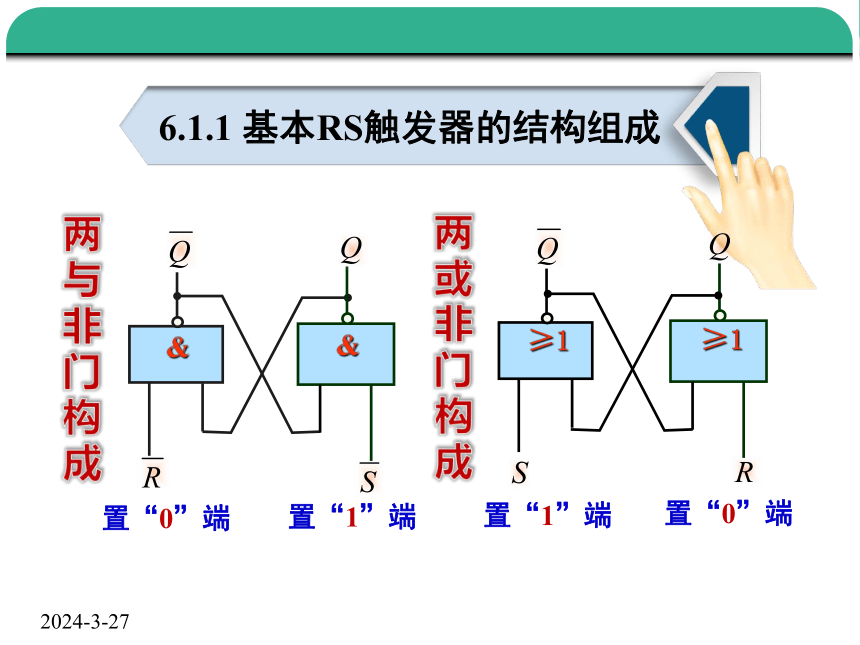

概念在触发信号作用下，基本RS触发器可以由一种稳态转变为另一种稳态，当触发信号消失后，且仍能保持触发后的状态不变。能储存一位二进制信息的双稳态单元电路称为触发器。触发器是时序逻辑电路的基本单元。突出特点是具有记忆性。知识准备6.1.1基本RS触发器的结构组成&&≥1≥1置“0”端置“0”端置“1”端置“1”端两与非门构成两或非门构成6.1.2基本RS触发器的工作原理&&1①设触发器现态Qn=110门1门20触发器次态Qn+1=001当触发器输入为有零出1全1出零&&1②设触发器现态Qn=110门1门2触发器次态Qn+1=0，置0功能！01当触发器输入为有零出1全1出零0显然，无论触发器现态如何，只要输入R=0，则&&0③设触发器现态Qn=001门1门2触发器次态Qn+1=111当触发器输入为有零出1全1出零0&&0⑤触发器现态Qn=0(或等于1)时11触发器次态均不变，保持功能！1(1)只要触发器输入为无效态(0)&&0⑥触发器现态Qn=0(或等于1)时00触发器出现逻辑混乱，禁止态！1(1)当触发器两输入均为有效态(0)门1门2有零出1有0出111&&显然，基本RS触发器的动作特点：电平触发方式！输入信号在电平触发的全部作用时间里，都能直接改变输出端Q的状态概括
①基本RS触发器只要输入端R为有效态，无论输出现态和输入状态如何，均为置0功能。
基本RS触发器功能
②基本RS触发器只要输入端S为有效态，无论输出现态和输入状态如何，均为置1功能。
③若两个输入端均为无效态时，触发器为保持功能。
④若两个输入端均为有效态时，是不允许的禁止态！
6.1.3 基本RS触发器功能描述
1.特征方程
约束条件
2.功能真值表
Q n+1
0 0 0 禁止态
0 0 1 禁止态
0 1 0 0 “置0”
0 1 1 0 “置0”
1 0 0 1 “置1”
1 0 1 1 “置1”
1 1 0 0 保持
1 1 1 1 保持
S R
S R
Q Q
图符号
0
3.状态转换图
1
4.时序波形图
置0
置1
置1
禁止
保持
置1
置1
Q
Q
不定
注意：禁止态和不定态的区别和联系。
Sikaoyuwenti
思考与问题
1
3
2
触发器和门电路有何联系和区别？在输出形式上有何不同？
基本RS触发器通常有几种构成方式？最常用的构成方式是哪一种？
由两个与非门构成的基本RS触发器，有几种功能？约束条件是什么？
4
能否写出两个或非门构成的基本RS触发器的逻辑功能及约束条件？
