项目6触发器任务6.1基本RS触发器任务6.2钟控RS触发器任务6.3主从型JK触发器任务6.4维持阻塞D触发器项目导入

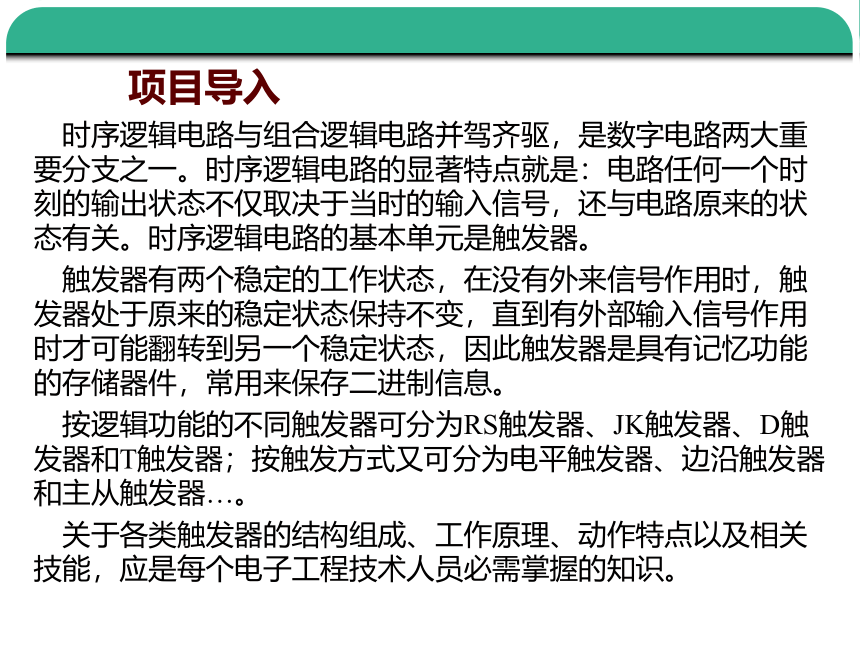

时序逻辑电路与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。时序逻辑电路的显著特点就是：电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路原来的状态有关。时序逻辑电路的基本单元是触发器。
触发器有两个稳定的工作状态，在没有外来信号作用时，触发器处于原来的稳定状态保持不变，直到有外部输入信号作用时才可能翻转到另一个稳定状态，因此触发器是具有记忆功能的存储器件，常用来保存二进制信息。
按逻辑功能的不同触发器可分为RS触发器、JK触发器、D触发器和T触发器；按触发方式又可分为电平触发器、边沿触发器和主从触发器…。
关于各类触发器的结构组成、工作原理、动作特点以及相关技能，应是每个电子工程技术人员必需掌握的知识。

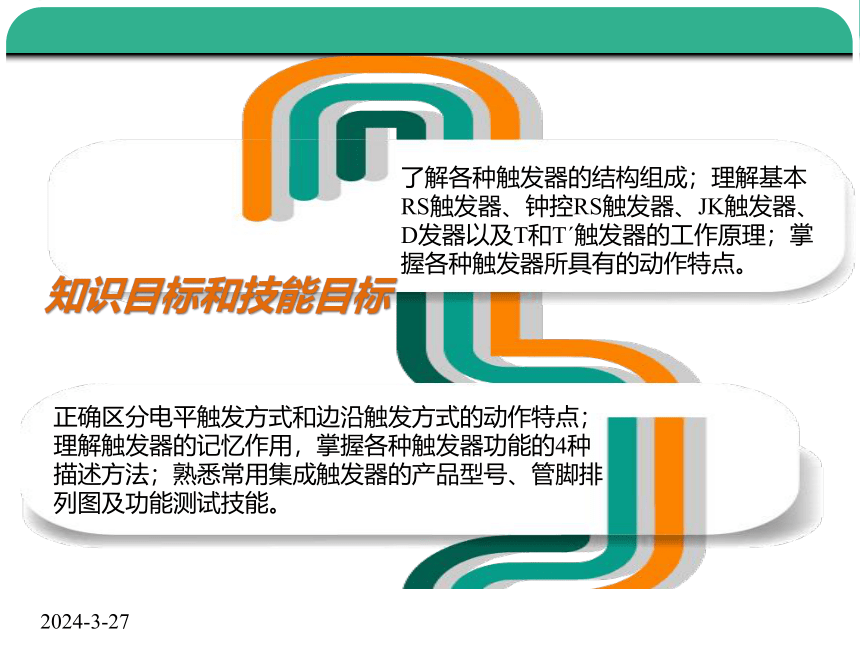

知识目标和技能目标了解各种触发器的结构组成；理解基本RS触发器、钟控RS触发器、JK触发器、D发器以及T和Tˊ触发器的工作原理；掌握各种触发器所具有的动作特点。正确区分电平触发方式和边沿触发方式的动作特点；理解触发器的记忆作用，掌握各种触发器功能的4种描述方法；熟悉常用集成触发器的产品型号、管脚排列图及功能测试技能。提出问题
钟控RS触发器的结构组成如何？它的触发方式和基本RS触发器一样吗？工作原理你理解吗？钟控RS触发器是否存在空翻现象？
任务6.2 钟控RS触发器
时钟脉冲CP的概念

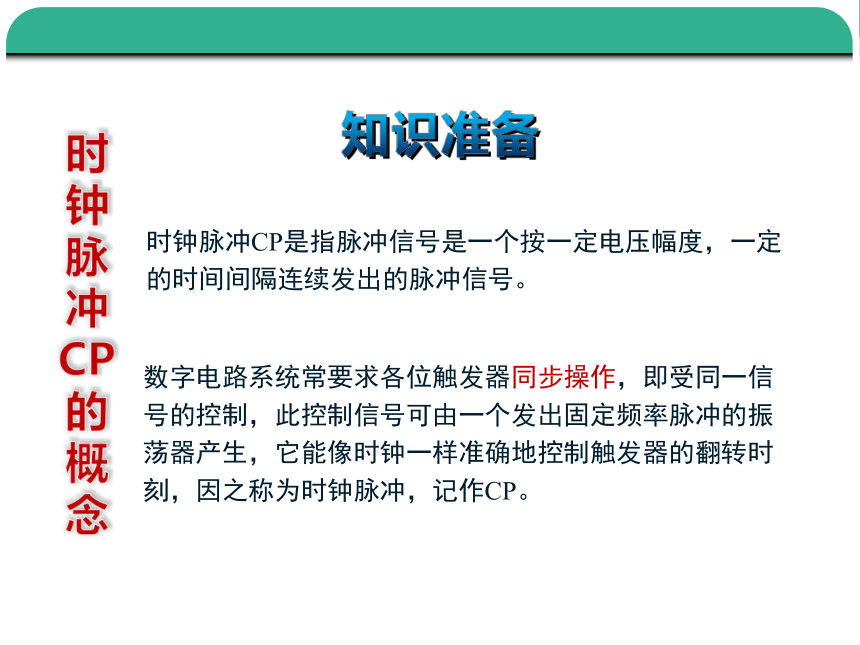

时钟脉冲CP是指脉冲信号是一个按一定电压幅度，一定的时间间隔连续发出的脉冲信号。
数字电路系统常要求各位触发器同步操作，即受同一信号的控制，此控制信号可由一个发出固定频率脉冲的振荡器产生，它能像时钟一样准确地控制触发器的翻转时刻，因之称为时钟脉冲，记作CP。
知识准备

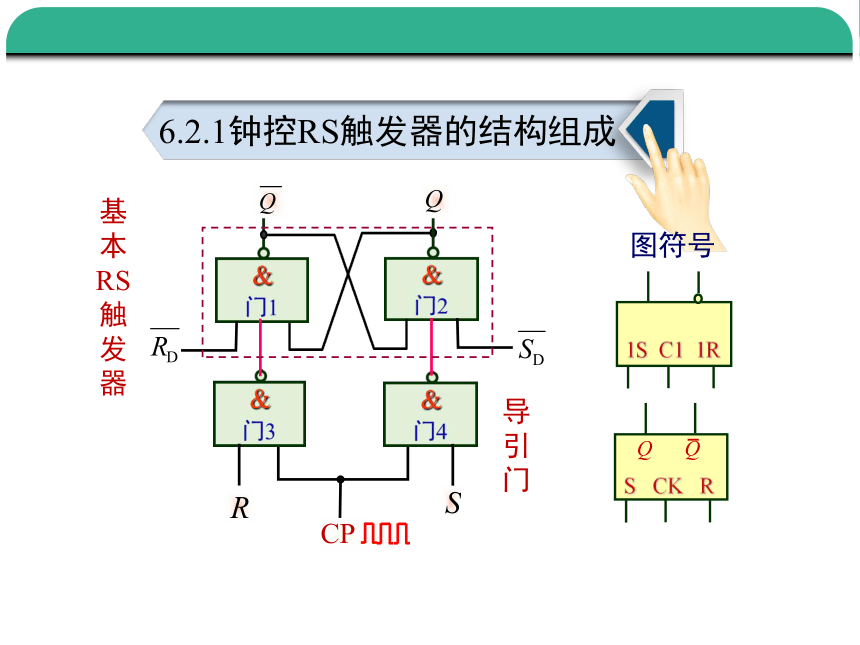

6.2.1钟控RS触发器的结构组成
CP
1S C1 1R
S CK R
Q Q
图符号
基本RS触发器
导引门

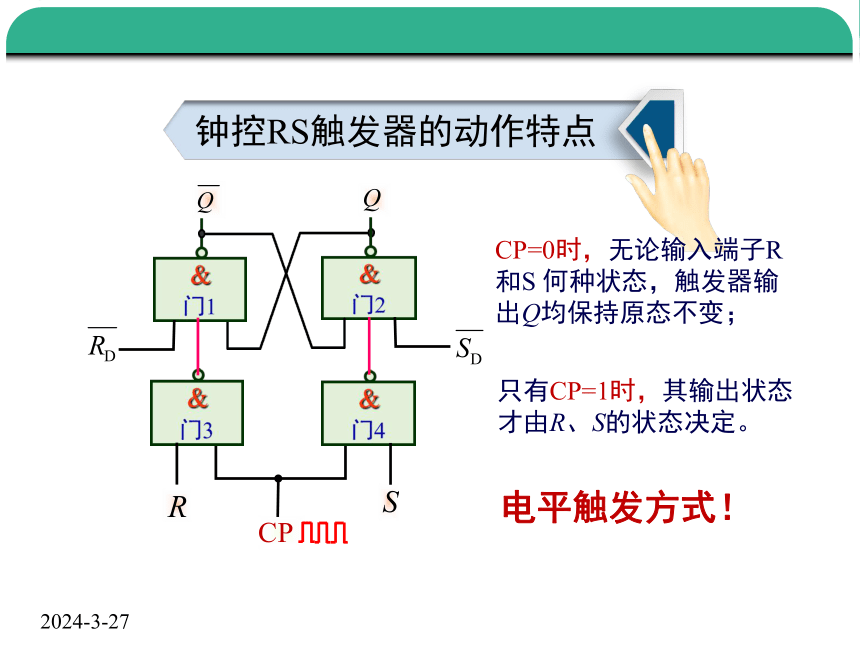

钟控RS触发器的动作特点CP电平触发方式！CP=0时，无论输入端子R和S何种状态，触发器输出Q均保持原态不变；只有CP=1时，其输出状态才由R、S的状态决定。
6.2.2 钟控RS触发器的工作原理
CP
0
×
1
×
1
0
1
1
1
0
当时钟脉冲CP等于低电平0时
1
不动作！
设触发器现态Qn=0
触发器现态Qn=1过程也如此
1
只要CP=0，触发器就会被封锁
无论两输入端状态如何
门3和门四均有零出1
与非门1因输入有0而出1
与非门2因输入全1而出0
CP
0
1
1
0
1
1
0
1
0
1
当CP=1，且R=0，S=1时
2
设触发器现态Qn=0
触发器现态Qn=1过程也如此
1
与非门3有零出1
与非门2因输入有0而出1
与非门1因输入全1而出0
与非门4全1出0
置1功能！
CP为1期间，只要S=1，无论输出现态如何，触发器次态均为高电平。
S因此而称为置1端高电平有效！
CP
0
0
0
1
1
1
1
1
1
0
当CP=1，且R=1，S=0时
3
设触发器现态Qn=0
触发器现态Qn=1过程也如此
1
与非门4有零出1
与非门1因输入有0而出1
与非门2因输入全1而出0
与非门3全1出0
置0功能！
CP为1期间，只要R=1，无论输出现态如何，触发器次态均为低电平。
R因此被称作复位端高电平有效！
CP
0
0
1
0
1
1
1
1
1
0
当CP=1，且R=0，S=0时
4
设触发器现态Qn=0
触发器现态Qn=1过程也如此
1
与非门3和门4均有零出1
与非门1因输入有0而出1
与非门2因输入全1而出0
保持功能！
CP为1期间，只要R=S=0，无论输出现态如何，触发器次态均保持不变。
CP
0
1
0
1
1
1
0
1
1
1
当CP=1，且R=1，S=1时
5
设触发器现态Qn=0
触发器现态Qn=1过程也如此
1
与非门3和门4均全1出0
与非门1和门2均有0出1
禁止态！
CP=1期间，且R=S=1，触发器本应互非的输出出现相同的逻辑混乱。
6.2.3 钟控RS触发器功能描述
1.特征方程
约束条件
2.功能真值表
Q n+1
1 1 0 禁止态
1 1 1 禁止态
1 0 0 0 “置0”
1 0 1 0 “置0”
0 1 0 1 “置1”
0 1 1 1 “置1”
0 0 0 0 保持
0 0 1 1 保持
图符号
S C1 R
Q
Q
0
3.状态转换图
1
4.时序波形图
置0
保持
置1
置1
CP
R
S
Q
设Qn=0
保持
置0
Sikaoyuwenti
思考与问题
1
3
2
钟控RS触发器的两个输入端的有效态和两个与非门构成的基本RS触发器输入端的有效态相同吗？区别在哪里？
何谓“空翻”？造成“空翻”的原因是什么？“空翻”和“不定”状态有何区别？
4
你能根据电路图说出在CP=0期间触发器为何状态不变的道理吗？
钟控RS触发器中的RD和SD在电路中起何作用？触发器正常工作时这两个端子如何处理？
