(共25张PPT)
项目5
网络测试和网络资源共享

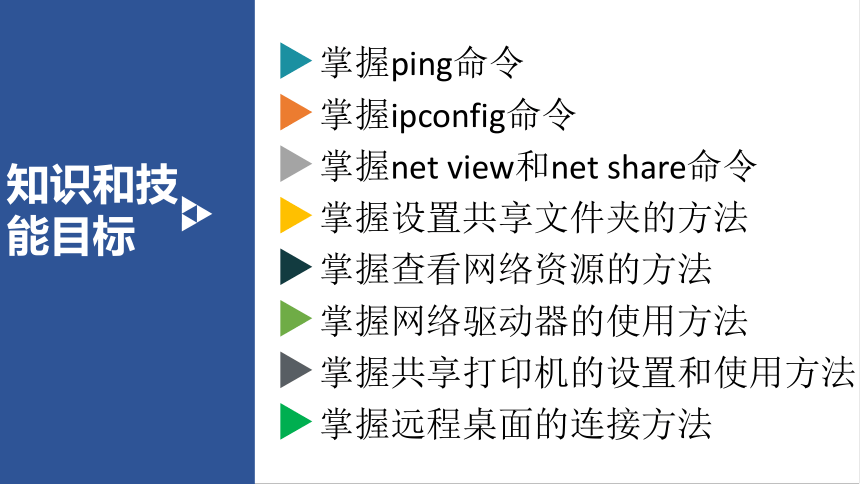

知识和技能目标
掌握ping命令
掌握ipconfig命令
掌握net view和net share命令
掌握设置共享文件夹的方法
掌握查看网络资源的方法
掌握网络驱动器的使用方法
掌握共享打印机的设置和使用方法
掌握远程桌面的连接方法

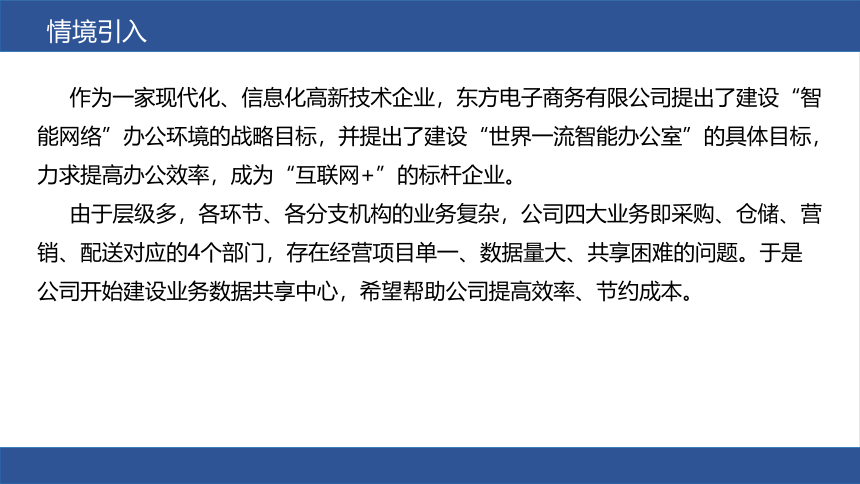

情境引入
作为一家现代化、信息化高新技术企业，东方电子商务有限公司提出了建设“智能网络”办公环境的战略目标，并提出了建设“世界一流智能办公室”的具体目标，力求提高办公效率，成为“互联网+”的标杆企业。
由于层级多，各环节、各分支机构的业务复杂，公司四大业务即采购、仓储、营销、配送对应的4个部门，存在经营项目单一、数据量大、共享困难的问题。于是公司开始建设业务数据共享中心，希望帮助公司提高效率、节约成本。

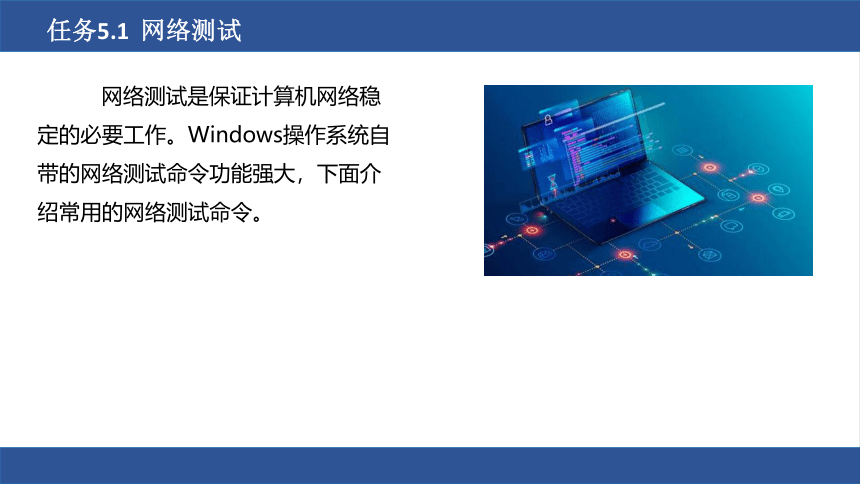

网络测试是保证计算机网络稳定的必要工作。Windows操作系统自带的网络测试命令功能强大，下面介绍常用的网络测试命令。
任务5.1 网络测试

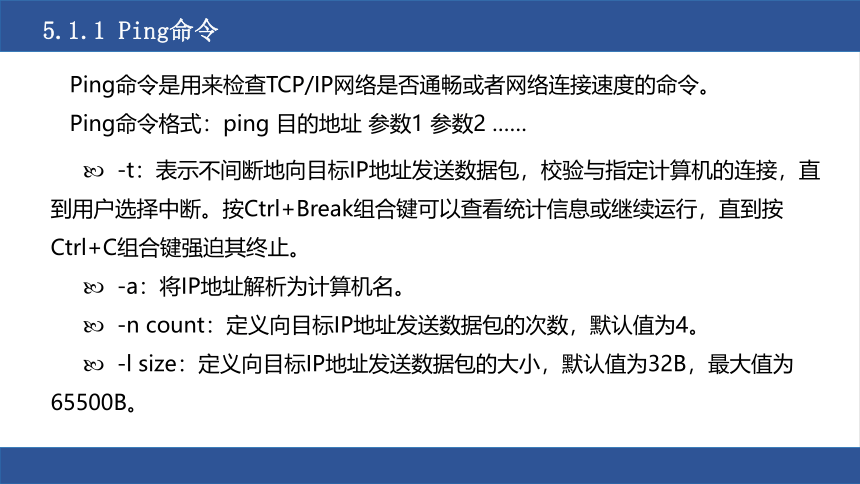

Ping命令是用来检查TCP/IP网络是否通畅或者网络连接速度的命令。
Ping命令格式：ping 目的地址 参数1 参数2 ……
5.1.1 Ping命令
-t：表示不间断地向目标IP地址发送数据包，校验与指定计算机的连接，直到用户选择中断。按Ctrl+Break组合键可以查看统计信息或继续运行，直到按Ctrl+C组合键强迫其终止。
-a：将IP地址解析为计算机名。
-n count：定义向目标IP地址发送数据包的次数，默认值为4。
-l size：定义向目标IP地址发送数据包的大小，默认值为32B，最大值为65500B。
5.1.2 IPConfig命令

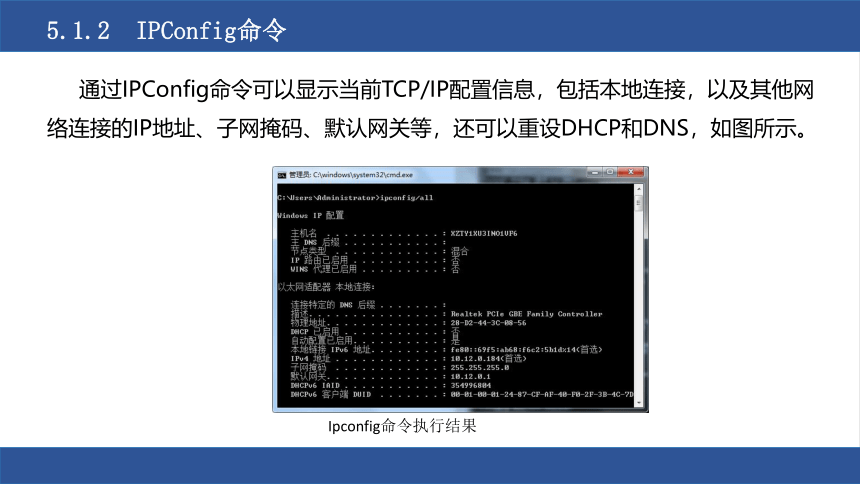

通过IPConfig命令可以显示当前TCP/IP配置信息，包括本地连接，以及其他网络连接的IP地址、子网掩码、默认网关等，还可以重设DHCP和DNS，如图所示。
Ipconfig命令执行结果

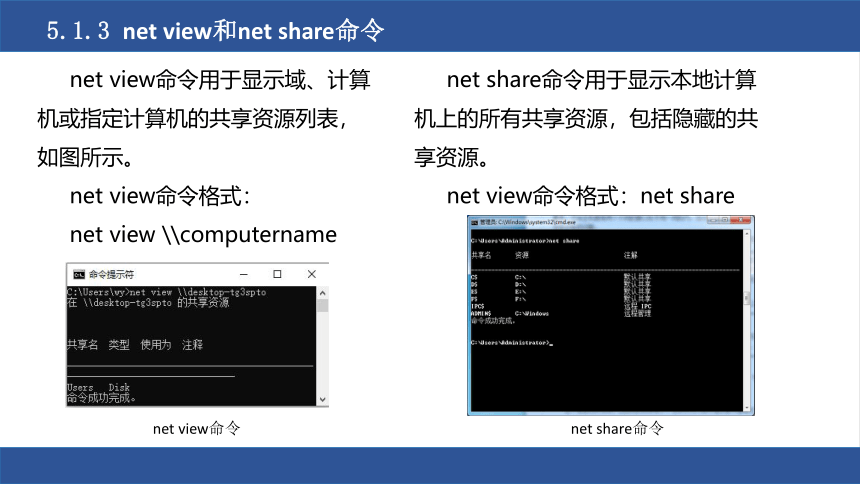

net view命令用于显示域、计算机或指定计算机的共享资源列表，如图所示。
net view命令格式：
net view \\computername
5.1.3 net view和net share命令
net view命令
net share命令
net share命令用于显示本地计算机上的所有共享资源，包括隐藏的共享资源。
net view命令格式：net share
共享文件夹是指存在于网络中不同计算机上的，可以让网络中的所有计算机共同使用的文件夹。共享文件夹是最常用的网络共享资源，使用“共享文件夹”命令可以查看本地计算机和远程计算机的连接和资源使用情况。计算机中的任何一个文件夹、驱动器等都可以设置为共享，以方便网络上的其他用户访问和使用。
任务5.2 设置共享文件夹

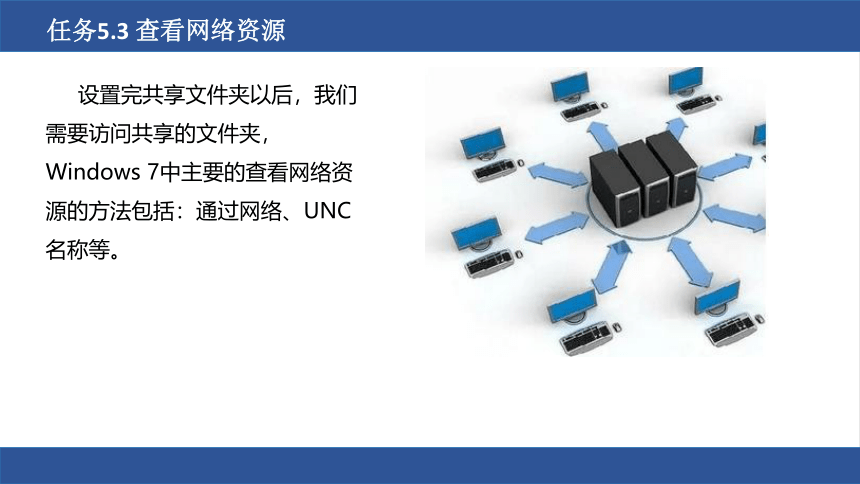

设置完共享文件夹以后，我们需要访问共享的文件夹，Windows 7中主要的查看网络资源的方法包括：通过网络、UNC名称等。
任务5.3 查看网络资源
Windows 7的计算机通过网络来查看工作组计算机中的共享资源，其操作步骤如下。
（1）双击桌面上的“网络”图标，弹出“网络”窗口，单击“网络”，将显示局域网工作组内所有已经共享的计算机，如图所示。
5.3.1 通过网络查看网络资源
（2）双击要查看的共享文件夹所在的计算机，查看共享文件夹，如图所示。
（3）双击要查看的计算机上的共享文件夹就可以使用其共享的网络资源。
5.3.1 通过网络查看网络资源
UNC用于确定保存在网络服务器上的文件位置。如果知道网络上某个共享资源的具体名称和路径，就可以通过UNC名称直接打开，如图所示。
命令格式为\\计算机名称\共享名称\子目录名称\文件名称。
计算机名称：网络中提供资源的计算机的名称。
共享名称：共享资源名称。
5.3.2 通过UNC名称查看网络资源
映射网络驱动器就是将局域网内的共享文件夹作为虚拟的网络硬盘，然后将网络硬盘映射到本地计算机，这样就可以在本地计算机上访问共享文件夹，是以硬盘的形式访问的，就好像使用本地硬盘一样方便。
任务5.4 网络驱动器
映射网络驱动器的具体方法如下：
在网络上找到要使用的网络资源，例如，选择ZMN计算机上的Text文件夹，在该文件夹上单击鼠标右键，选择“映射网络驱动器”命令，在打开的“映射网络驱动器”对话框中的“驱动器”下拉列表中选择要作为网络驱动器的盘符，最后单击“确定”按钮。以后就可以像访问本地硬盘上的资源一样来访问该文件夹。
打印机是计算机最常见的输出设备之一，可以用来打印文件、图片等，是现代办公自动化必不可少的办公设备。如果某单位办公室只配备了一台打印机，多个员工都需要使用，那么共享打印机即可满足需求，而且可以节省资金投入。本节将介绍如何通过网络共享使用打印机。
任务5.5 共享打印机
设置网络打印机共享的具体步骤如下：
（1）依次选择“开始”→“所有程序”→“设备和打印机”命令，打开“设备和打印机”窗口。
（2）在要设置共享的打印机上单击鼠标右键，在弹出的快捷菜单选择“打印机属性”命令，打开“打印机属性”对话框。
5.5.1设置打印机共享
（3）单击“共享”选项卡，选中“共享这台打印机”复选框，设置一个共享打印机的名字。
5.5.1设置打印机共享
（4）单击“确定”，完成打印机共享的设置，可以看到打印机在状态处显示为共享设备。
网络用户要获得网络打印服务，需要在联网的计算机上添加网络打印机。在确定安装打印机的计算机工作正常的情况下，按照以下步骤进行：
（1）开始”→“所有程序”→“设备和打印机” ，打开“设备和打印机” 。
（2）单击“添加打印机”，打开“添加打印机”对话框。
5.5.2 添加网络打印机
“添加打印机”对话框
（3）选择“添加网络、无线或Bluetooth打印机”命令，此时将在网络里自动搜索可用的打印机。
（4）在搜索出的网络打印机中选中要使用的共享打印机，单击“下一步”按钮。
（5）弹出“Windows打印机安装”对话框。
（6）完成打印机的安装。
（7）单击“下一步”按钮，可以单击“打印测试页”按钮。
（8）打印测试页。
（9）完成网络打印机的添加。
5.5.2 添加网络打印机
远程桌面连接是指当计算机开启远程桌面功能后，用户可以在网络的另一端控制计算机。通过远程桌面功能，用户可以实时操作计算机，在上面安装软件、运行程序，就好像是直接在计算机上操作一样。这就是远程桌面的强大功能。通过该功能，网络管理员可以在家中安全地控制单位的服务器，而且由于该功能是系统内置的，所以比第三方远程控制工具更方便、更灵活。远程桌面连接是由Telnet发展而来的，通俗地讲，它就是图形化的Telnet。
任务5.6远程桌面连接
1.允许远程协助和远程桌面
Windows 系列操作系统默认都是禁用远程协助和远程桌面的，所以，要想使用远程桌面必须先将本地计算机的远程协助和远程桌面设为允许，其操作步骤如下：
（1）在“计算机”上单击鼠标右键，在弹出的快捷菜单中选择“属性”命令，打开“计算机属性”对话框。
（2）单击左侧的“远程设置”命令，打开“系统属性”设置对话框。
任务5.6远程桌面连接
（3）勾选“允许远程协助连接这台计算机”复选框，同时可以选中“远程桌面”下面的单选按钮（共有3个）。
不允许连接到这台计算机。
允许运行任意版本远程桌面的计算机连接（较不安全）。
仅允许运行使用网络级别身份验证的远程桌面的计算机连接（更安全）。
本任务通过选中第3个单选按钮来完成远程协助与远程桌面的设置。
任务5.6远程桌面连接
2．远程访问网络计算机
设置好远程协助和远程桌面以后，便可以远程控制要访问的网络计算机了，其操作步骤如下：
（1）选择“开始”→“所有程序”→“附件”→“远程桌面连接”命令，打开“远程桌面连接”对话框。
（2）填入要访问的网络计算机的IP地址或者计算机名，单击“连接”按钮。弹出“是否信任此远程连接“对话框。
（3）选择“连接”按钮，弹出“Windows安全”对话框。
任务5.6远程桌面连接
（4）输入网络计算机的用户名和密码，单击“确定”按钮后就可以远程访问网络计算机了，“远程访问网络计算机”窗口如图所示。
任务5.6远程桌面连接
“远程访问网络计算机”窗口
5.7.1 实训1：局域网测试命令
实验目的：
（1）掌握Ping、IPConfig、net view命令的功能及一般用法。
（2）能应用上述命令连通网络、配置网络和查看网络列表。
任务5.7实训
5.7.2 实训2：网络资源共享
实训目的：
（1）学会使用共享文件夹。
（2）学会使用网络、net命令、UNC名称。
（3）学会设置网络驱动器。
（4）学会共享打印机的设置方法，以及网络打印机的添加方法。
（5）熟练掌握远程桌面连接的方法。
任务5.7实训
