资源简介

(共41张PPT)
项目3
局域网的构建与配置

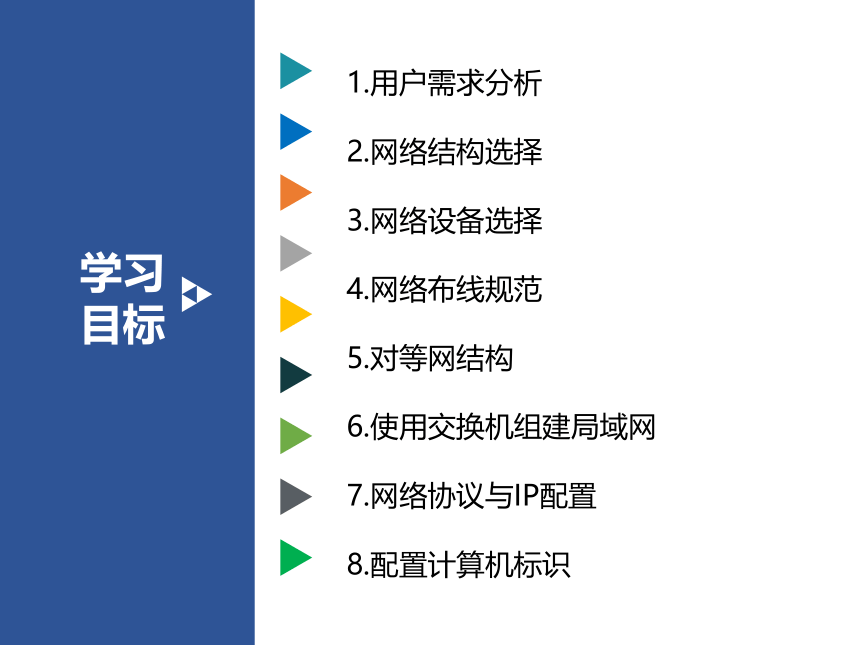

学习目标
1.用户需求分析
2.网络结构选择
3.网络设备选择
4.网络布线规范
5.对等网结构
6.使用交换机组建局域网
7.网络协议与IP配置
8.配置计算机标识

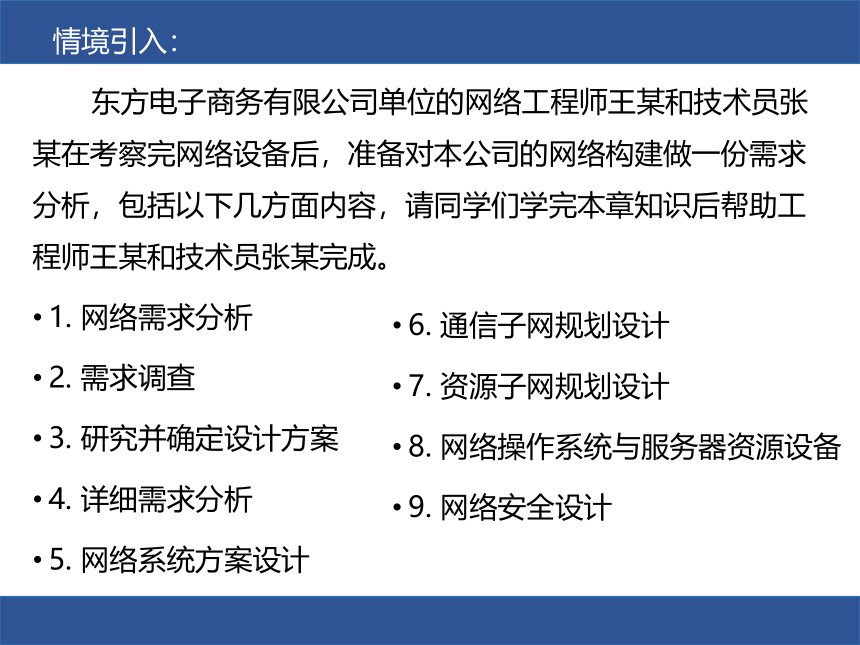

情境引入：
东方电子商务有限公司单位的网络工程师王某和技术员张某在考察完网络设备后，准备对本公司的网络构建做一份需求分析，包括以下几方面内容，请同学们学完本章知识后帮助工程师王某和技术员张某完成。
1. 网络需求分析
2. 需求调查
3. 研究并确定设计方案
4. 详细需求分析
5. 网络系统方案设计
6. 通信子网规划设计
7. 资源子网规划设计
8. 网络操作系统与服务器资源设备
9. 网络安全设计
任务3.1 局域网设计
和规划
项目3

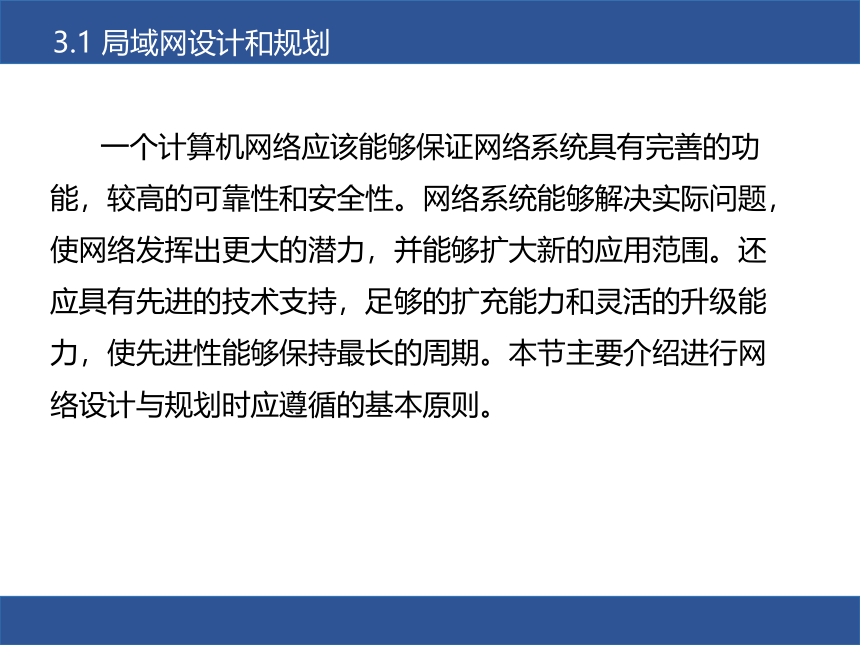

3.1 局域网设计和规划
一个计算机网络应该能够保证网络系统具有完善的功能，较高的可靠性和安全性。网络系统能够解决实际问题，使网络发挥出更大的潜力，并能够扩大新的应用范围。还应具有先进的技术支持，足够的扩充能力和灵活的升级能力，使先进性能够保持最长的周期。本节主要介绍进行网络设计与规划时应遵循的基本原则。
3.1.1 用户需求分析

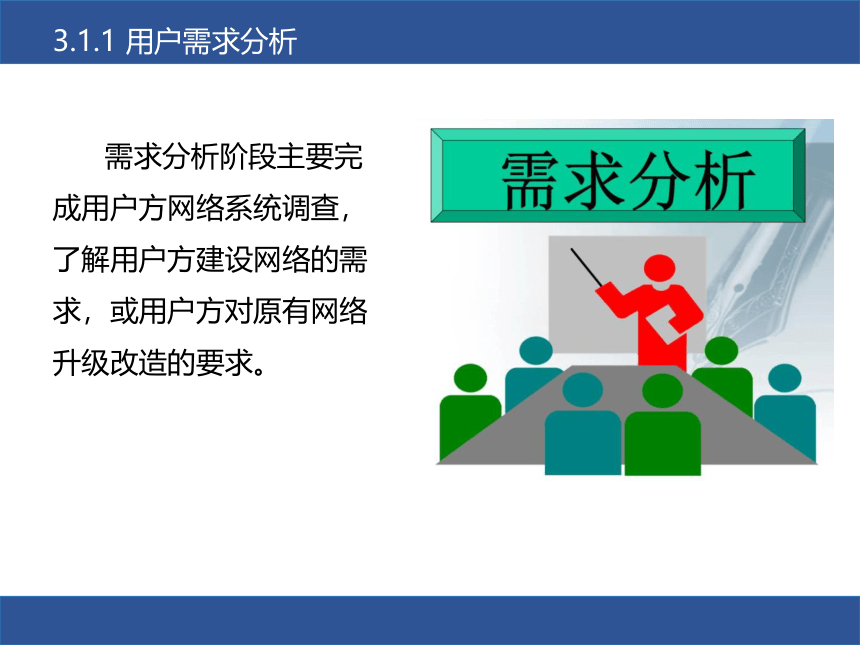

需求分析阶段主要完成用户方网络系统调查，了解用户方建设网络的需求，或用户方对原有网络升级改造的要求。
3.1.1 用户需求分析

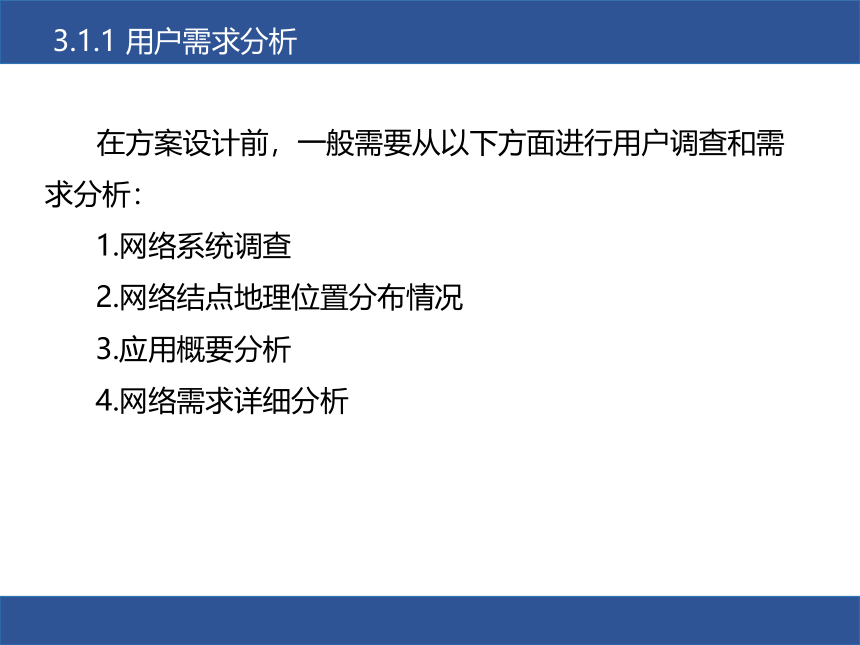

在方案设计前，一般需要从以下方面进行用户调查和需求分析：
1.网络系统调查
2.网络结点地理位置分布情况
3.应用概要分析
4.网络需求详细分析
3.1.1 用户需求分析

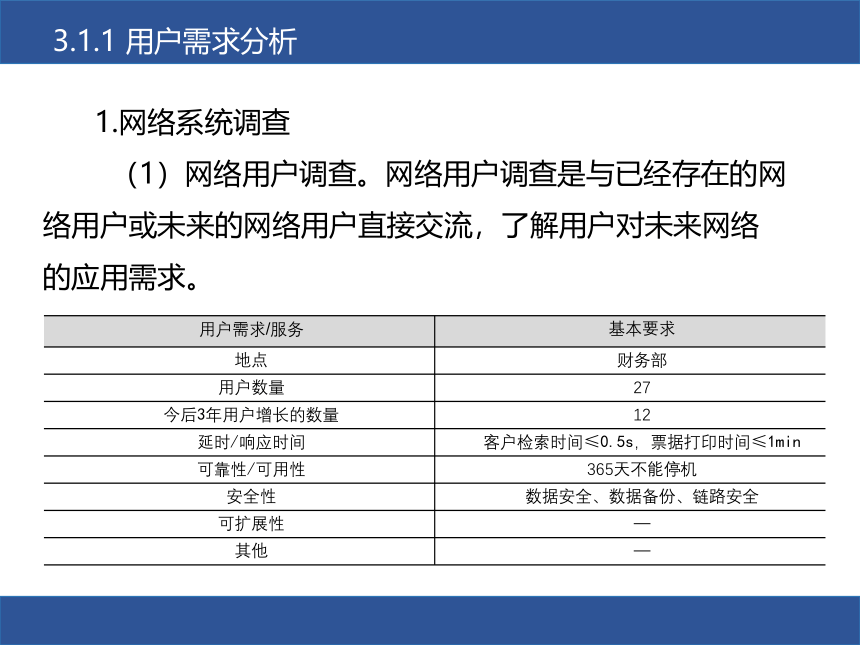

1.网络系统调查
（1）网络用户调查。网络用户调查是与已经存在的网络用户或未来的网络用户直接交流，了解用户对未来网络的应用需求。
用户需求/服务 基本要求
地点 财务部
用户数量 27
今后3年用户增长的数量 12
延时/响应时间 客户检索时间≤0.5s，票据打印时间≤1min
可靠性/可用性 365天不能停机
安全性 数据安全、数据备份、链路安全
可扩展性 —
其他 —
3.1.1 用户需求分析

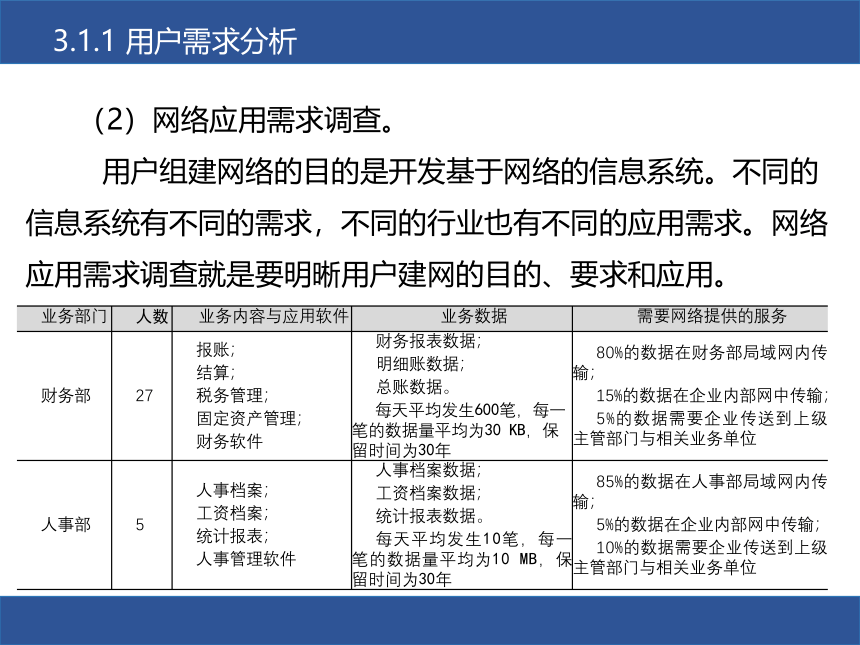

（2）网络应用需求调查。
用户组建网络的目的是开发基于网络的信息系统。不同的信息系统有不同的需求，不同的行业也有不同的应用需求。网络应用需求调查就是要明晰用户建网的目的、要求和应用。
业务部门 人数 业务内容与应用软件 业务数据 需要网络提供的服务
财务部 27 报账； 结算； 税务管理； 固定资产管理； 财务软件 财务报表数据； 明细账数据； 总账数据。 每天平均发生600笔，每一笔的数据量平均为30 KB，保留时间为30年 80%的数据在财务部局域网内传输；
15%的数据在企业内部网中传输；
5%的数据需要企业传送到上级主管部门与相关业务单位
人事部 5 人事档案； 工资档案； 统计报表； 人事管理软件 人事档案数据； 工资档案数据； 统计报表数据。 每天平均发生10笔，每一笔的数据量平均为10 MB，保留时间为30年 85%的数据在人事部局域网内传输；
5%的数据在企业内部网中传输；
10%的数据需要企业传送到上级主管部门与相关业务单位
3.1.1 用户需求分析

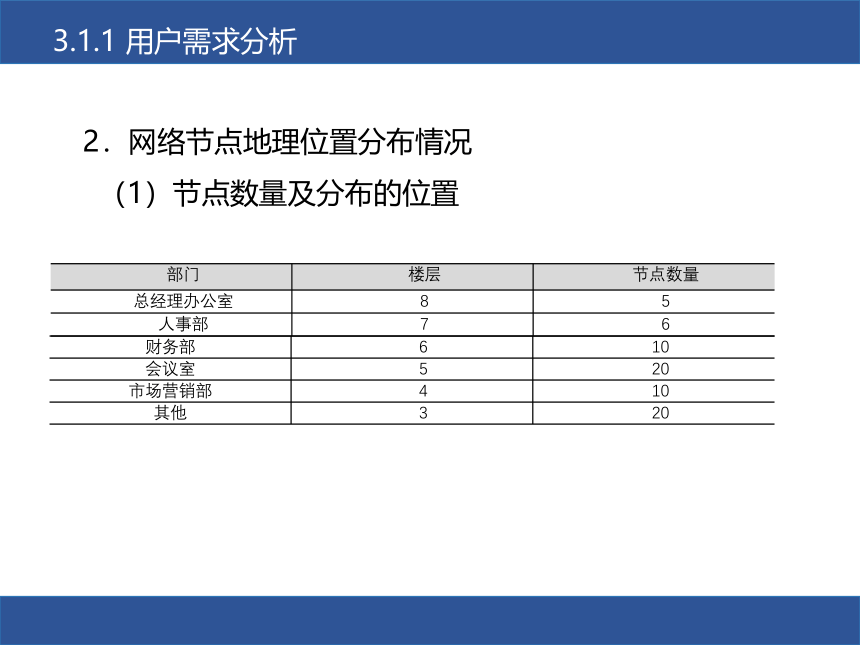

2．网络节点地理位置分布情况
（1）节点数量及分布的位置
部门 楼层 节点数量
总经理办公室 8 5
人事部 7 6
财务部 6 10
会议室 5 20
市场营销部 4 10
其他 3 20
3.1.1 用户需求分析

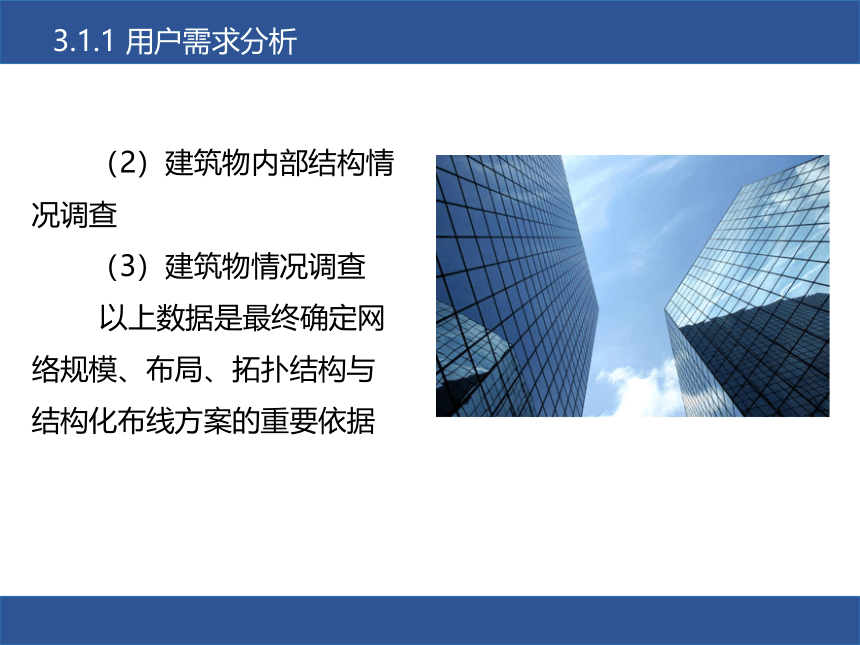

（2）建筑物内部结构情况调查
（3）建筑物情况调查
以上数据是最终确定网络规模、布局、拓扑结构与结构化布线方案的重要依据
3.1.1 用户需求分析

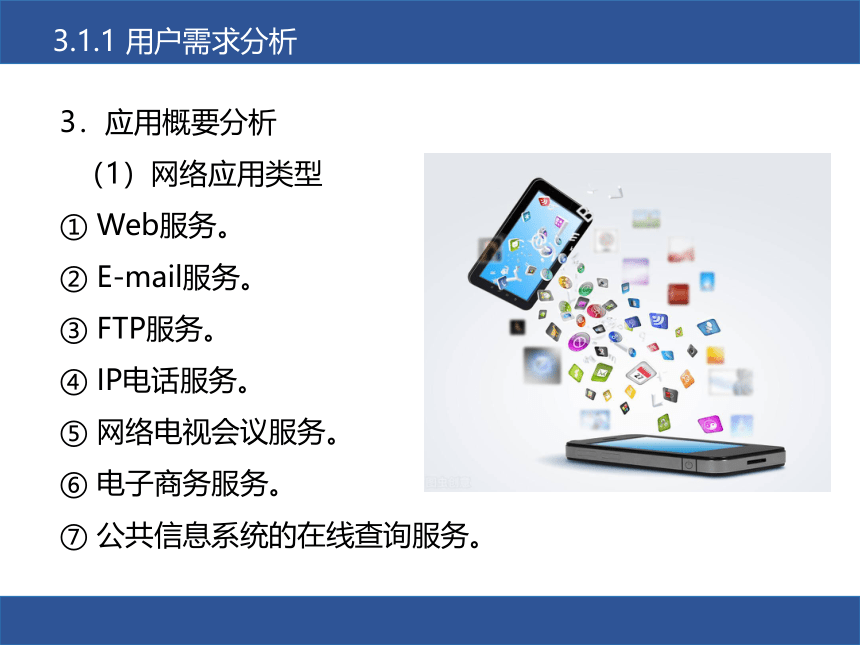

3．应用概要分析
（1）网络应用类型
① Web服务。
② E-mail服务。
③ FTP服务。
④ IP电话服务。
⑤ 网络电视会议服务。
⑥ 电子商务服务。
⑦ 公共信息系统的在线查询服务。
3.1.1 用户需求分析
（2）数据库服务系统
① 关系数据库管理系统
② 非结构化数据库管理系统
③ 企业专用管理信息系统
（3）网络基础服务系统
① 网络管理与服务软件
② 网络安全管理软件
3.1.1 用户需求分析
4．网络需求详细分析
（1）网络总体需求分析
（2）综合布线需求分析
（3）网络可用性与可靠性分析
（4）网络安全性分析
（5）网络工程造价估算
3.1.2 研究并确定设计方案
在组建计算机网络之前，通常需要进行可行性研究与计划，以便设计出局域网组建方案。网络的方案设计主要包括以下几方面：
（1）确定网络的规模和应用范围
（2）统一建网模式
（3）确定网络节点的设置和拓扑结构
（4）确定网络操作系统
（5）确定网络设备和通信介质
（6）确定网络安全措施
（7）确定结构化布线设计
3.1.3 选择网络拓扑结构
组建网络的第一步是选择合适的网络拓扑结构，只有选择好网络拓扑结构后，才能更细致地实施。
在选择网络拓扑结构时，重点考虑以下几方面。
（1）成本
（2）可靠性和安全性
（3）灵活性和可扩充性
3.1.4 选择网络设备
1.网络设备选择的原则
在选择设备时应选用主流及正规厂家的产品，这样既可为施工提供质量保证，又能保证技术及发展的可维持性，这是网络关键设备选型的基本原则。
2.服务器的选择
（1）依据服务器类型
（2）依据网络服务器的用途
（3）依据服务器的性能
（4）按照网络应用规模
3.1.4 选择网络设备
3.路由器的选择
路由器工作的OSI互联参考模型的第三层网络层，是连接不同网络的关键设备，其选择要考虑的关键技术指标包括以下几个方面。
（1）吞吐量
（2）背板能力
（3）丢包率
（4）延时与延时抖动
（5）突发处理能力
（6）路由表容量
（7）服务质量
（8）网管能力
（9）可靠性与可用性
3.1.4 选择网络设备
4.交换机的选择
交换机在局域网的应用越来越广泛，其主要的技术如下：
（1）背板带宽
（2）全双工端口带宽
（3）MAC地址表大小
3.1.5 网络综合布线
完成方案的策划及设备准备工作后，即进入网络组建阶段，首先要进行网络布线。
1．明确要求和方法：
（1）结构化布线
（2）智能大楼
2. 掌握环境资料：尽量掌握网络施工场所的环境资料，根据环境资料提出保证网络可靠性的措施。
任务3.2 对等网
项目3
3.2 对等网
对等网（Peer to Peer）即对等计算机网络，是一种在对等者（Peer）之间分配任务和工作负载的分布式应用架构，是对等计算模型在应用层形成的一种组网或网络形式。
对等网中的网络用户较少，一般在20台计算机以内，适合人员少、应用网络较多的中小型企业。
3.2.1 对等网和C/S局域网
对等网也称“工作组网”，它不像企业专业网络那样是通过域来控制的，在对等网中没有域，只有工作组。很显然，工作组的概念远没有域那么广，所以能加入对等网的用户也非常有限。
对等网中的各台计算机都具有相同的功能，无主从之分，网上任意计算机既可以作为服务器，为其他计算机提供资源，也可以作为工作站，分享其他服务器的资源；任何一台计算机均可同时兼作服务器和工作站，也可只作为其中之一。
3.2.1 对等网和C/S局域网
C/S结构把较复杂的计算和管理任务交给网络上的高档机器——服务器，而把一些频繁与用户打交道的任务交给前端较简单的计算机——客户机。
通过这种方式，既充分利用了两端硬件环境的优势，又实现了网络上信息资源的共享。由于这种结构比较适合局域网运行环境，因此逐渐得到了广泛应用。
3.2.2 对等网的结构
对等网一般采用总线型和星形网络拓扑结构。
总线型对等网使用卡口螺母连接器（Bayonet Nut Connector，BNC）接头的细缆，安装终端电阻；星形对等网使用两端带RJ-45水晶头的双绞线。
3.2.3 安装网卡
要组建对等网，首先要为计算机安装网卡。安装网卡包括安装网卡硬件和安装网卡驱动程序。
1、安装网卡硬件
以安装PCI网卡为例
(1) 关闭计算机电源，拔掉电源线，然后打开机箱的外壳。
(2) 为网卡找一个空闲的PCI插槽，将其所对应的金属挡板取下。
(3) 将网卡对准插槽后垂直插入插槽中。
(4) 用螺丝将网卡后的金属挡板固定在机箱上。
(5) 装好机箱外壳后连接电源线。
3.2.3 安装网卡
2、安装网卡驱动程序
安装完网卡以后，需要为网卡安装驱动程序。在Windows 7系统下安装网卡驱动程序的方法如下。
（1）安装网卡后重新启动计算机，系统会自动检测新添加的硬件。通过鼠标右键单击“计算机”，选择“管理”，打开“计算机管理”窗口，选择“设备管理器”
3.2.3 安装网卡
（2）选择“网络适配器”，双击需要安装驱动程序的网卡，在打开的对话框中单击“驱动程序”选项卡
3.2.3 安装网卡
（3）单击“更新驱动程序”按钮，打开“你要如何搜索驱动程序？”界面，选择“浏览我的电脑以查找驱动程序”选项，在浏览位置直接找到网卡驱动程序所在的位置
（4）单击“下一页”按钮，完成网卡驱动程序的安装。
3.2.4 使用交换机组建局域网
交换机连接的方式有两种：堆叠和级联。
1．交换机的堆叠
交换机的堆叠是指把两个交换机连接起来当成一个交换机使用。
3.2.4 使用交换机组建局域网
2、交换机的级联
交换机的级联就是交换机和交换机之间通过交换端口进行扩展，一方面解决了单一交换机端口不足的问题，另一方面也解决了距离较远的客户端和网络设备的连接。
3.2.4 使用交换机组建局域网
3、级联和堆叠的区别
（1）连接端口不同
（2）连接线及连接距离不同
（3）连接层数与个数不同
3.2.5 安装网络协议和配置TCP/IP
1、安装网络协议
只要正确安装网卡，启动计算机，Windows 自动添加必要的网络组件，主要包括以下方面
（1） Microsoft网络客户端
（2） Microsoft网络的文件和打印
机共享
（3）Internet协议版本4(TCP/IPv4)
（4）Internet协议版本6(TCP/IPv6)
3.2.5 安装网络协议和配置TCP/IP
2、配置TCP/IP协议
配置TCP/IP协议主要是设置IP地址和子网掩码
（1）在桌面上用鼠标右键单击“网上邻居”图标，从弹出的快捷菜单中选择“属性”命令，打开“查看基本网络信息并设置连接”界面
3.2.5 安装网络协议和配置TCP/IP
（2）单击“连接”后面的超链接，这里为“USB-KEY DIAL”，打开“USB-KEY DIAL状态”对话框
（3）单击“属性”按钮，打开“USB-KEY DIAL属性”对话框
3.2.5 安装网络协议和配置TCP/IP
（4）双击“Internet协议版本4（TCP/IPv4）”，打开“Internet协议版本4（TCP/IPv4）属性”对话框。选中“使用下面的IP地址”单选按钮，在“IP地址”文本框中输入使用的IP地址，在“子网掩码”文本框中输入子网掩码
（5）依次单击“确定”按钮，关闭对话框即可。
3.2.6 设置计算机标识
计算机标识是Windows在网络上标识的计算机身份，包括计算机名、所属工作组和计算机说明。其设置方法如下。
（1）在桌面上用鼠标右键单击“计算机”图标，从弹出的快捷菜单中选择“属性”命令，打开“查看有关计算机的基本信息”界面
3.2.6 设置计算机标识
（2）此界面包括“Windows版本”“系统”“计算机名称、域和工作组设置”“Windows激活”4个部分，单击“计算机名称、域和工作组设置”下的“更改设置”按钮，打开“系统属性”对话框
3.2.6 设置计算机标识
（3）单击“更改”按钮，打开“计算机名/域更改”对话框，分别在“计算机名”文本框和“工作组”文本框中输入文本即可
3.2.6 设置计算机标识
（4）单击“确定”按钮，弹出“计算机名/域更改”对话框，单击“确定”按钮
（5）弹出“Microsoft Windows”对话框，单击“立即重新启动”按钮即可
本章总结
1、局域网设计和规划的基本原则
2、对等网的结构：总线型和星型拓扑结构
3、局域网中交换机的连接方式：堆叠和级联
4、配置TCP/IP
