项目4
组建无线局域网

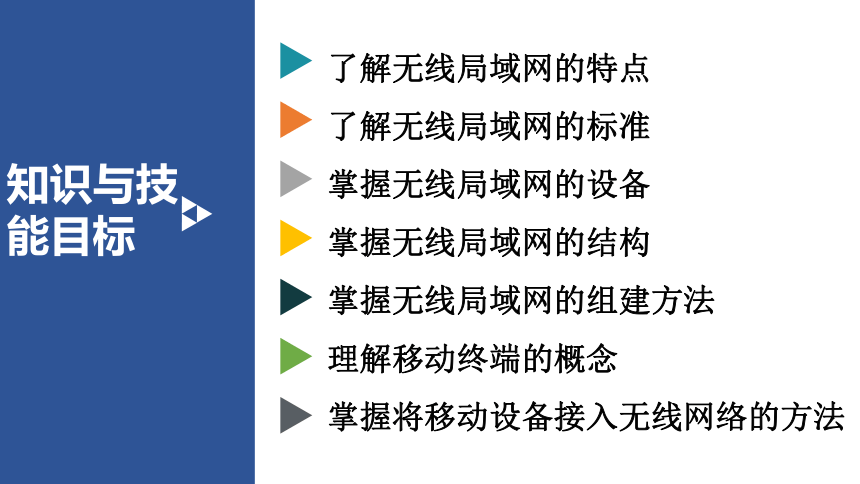

知识与技能目标
了解无线局域网的特点
了解无线局域网的标准
掌握无线局域网的设备
掌握无线局域网的结构
掌握无线局域网的组建方法
理解移动终端的概念
掌握将移动设备接入无线网络的方法
情境引入

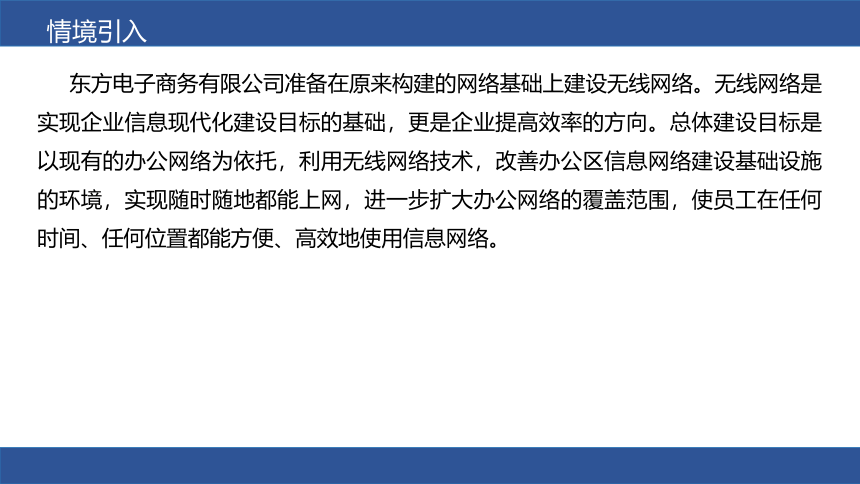

东方电子商务有限公司准备在原来构建的网络基础上建设无线网络。无线网络是实现企业信息现代化建设目标的基础，更是企业提高效率的方向。总体建设目标是以现有的办公网络为依托，利用无线网络技术，改善办公区信息网络建设基础设施的环境，实现随时随地都能上网，进一步扩大办公网络的覆盖范围，使员工在任何时间、任何位置都能方便、高效地使用信息网络。

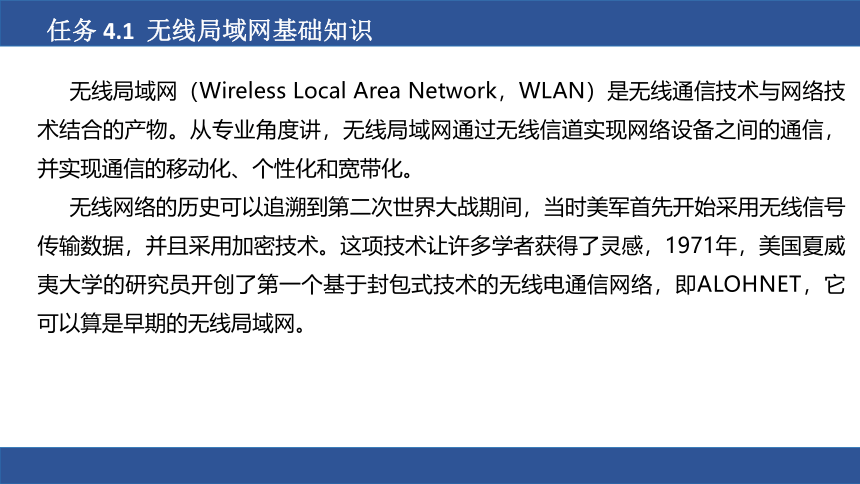

无线局域网（Wireless Local Area Network，WLAN）是无线通信技术与网络技术结合的产物。从专业角度讲，无线局域网通过无线信道实现网络设备之间的通信，并实现通信的移动化、个性化和宽带化。
无线网络的历史可以追溯到第二次世界大战期间，当时美军首先开始采用无线信号传输数据，并且采用加密技术。这项技术让许多学者获得了灵感，1971年，美国夏威夷大学的研究员开创了第一个基于封包式技术的无线电通信网络，即ALOHNET，它可以算是早期的无线局域网。
任务 4.1 无线局域网基础知识

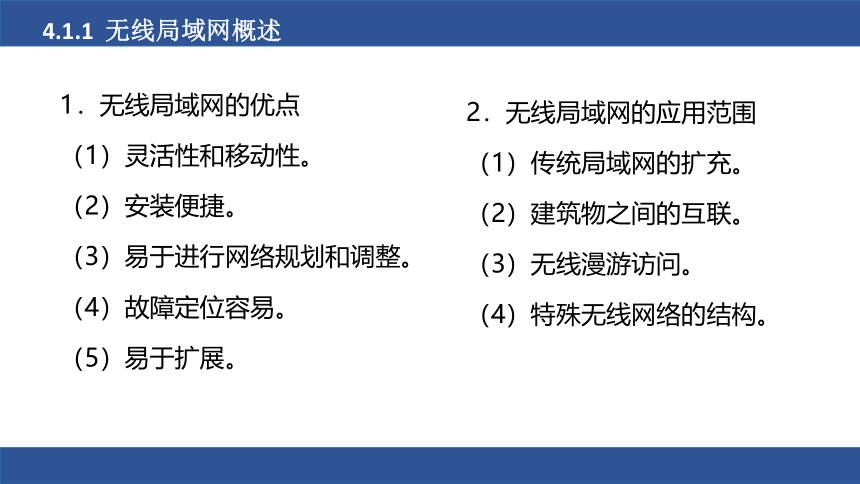

1．无线局域网的优点
（1）灵活性和移动性。
（2）安装便捷。
（3）易于进行网络规划和调整。
（4）故障定位容易。
（5）易于扩展。
4.1.1 无线局域网概述
2．无线局域网的应用范围
（1）传统局域网的扩充。
（2）建筑物之间的互联。
（3）无线漫游访问。
（4）特殊无线网络的结构。
4.1.2无线局域网标准

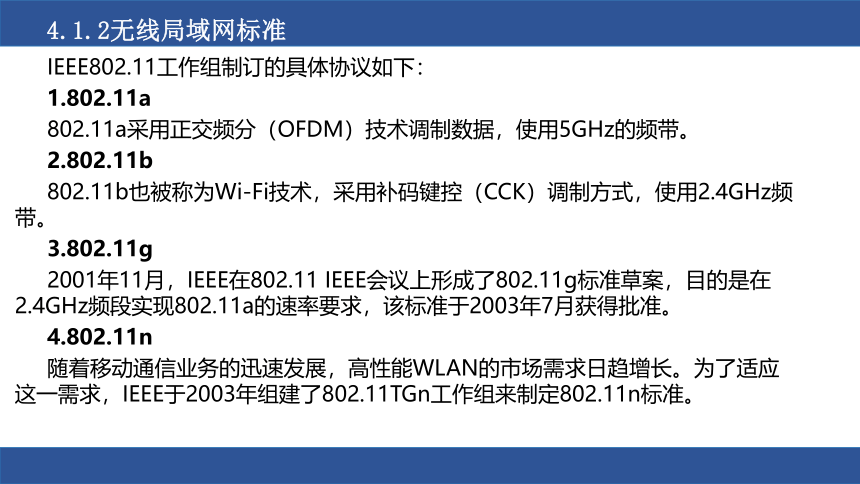

IEEE802.11工作组制订的具体协议如下：
1.802.11a
802.11a采用正交频分（OFDM）技术调制数据，使用5GHz的频带。
2.802.11b
802.11b也被称为Wi-Fi技术，采用补码键控（CCK）调制方式，使用2.4GHz频带。
3.802.11g
2001年11月，IEEE在802.11 IEEE会议上形成了802.11g标准草案，目的是在2.4GHz频段实现802.11a的速率要求，该标准于2003年7月获得批准。
4.802.11n
随着移动通信业务的迅速发展，高性能WLAN的市场需求日趋增长。为了适应这一需求，IEEE于2003年组建了802.11TGn工作组来制定802.11n标准。
4.1.3无线网络设备

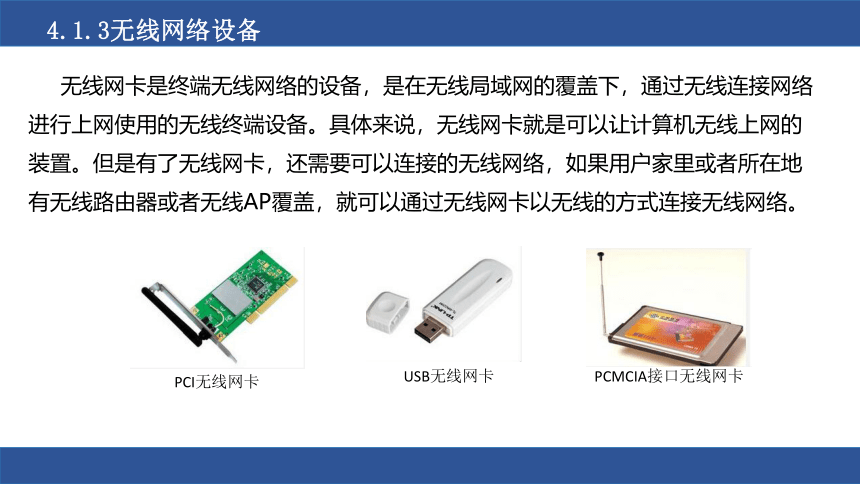

无线网卡是终端无线网络的设备，是在无线局域网的覆盖下，通过无线连接网络进行上网使用的无线终端设备。具体来说，无线网卡就是可以让计算机无线上网的装置。但是有了无线网卡，还需要可以连接的无线网络，如果用户家里或者所在地有无线路由器或者无线AP覆盖，就可以通过无线网卡以无线的方式连接无线网络。
PCI无线网卡
PCMCIA接口无线网卡
USB无线网卡

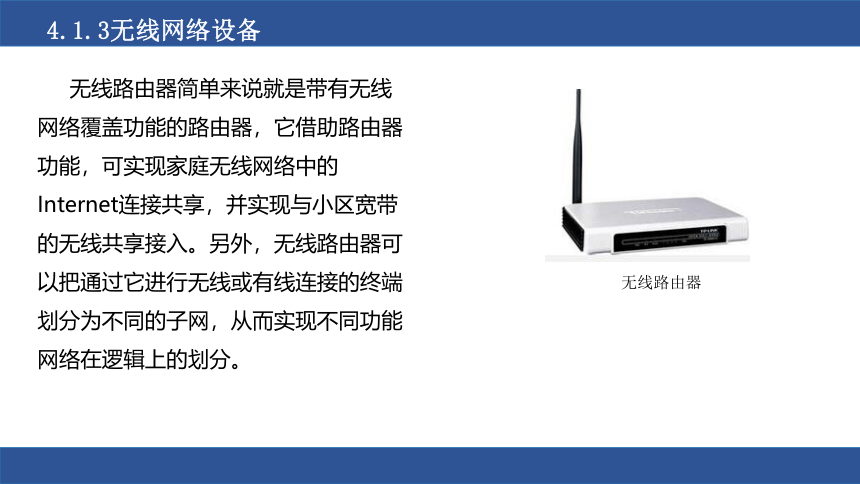

无线路由器简单来说就是带有无线网络覆盖功能的路由器，它借助路由器功能，可实现家庭无线网络中的Internet连接共享，并实现与小区宽带的无线共享接入。另外，无线路由器可以把通过它进行无线或有线连接的终端划分为不同的子网，从而实现不同功能网络在逻辑上的划分。
4.1.3无线网络设备
无线路由器

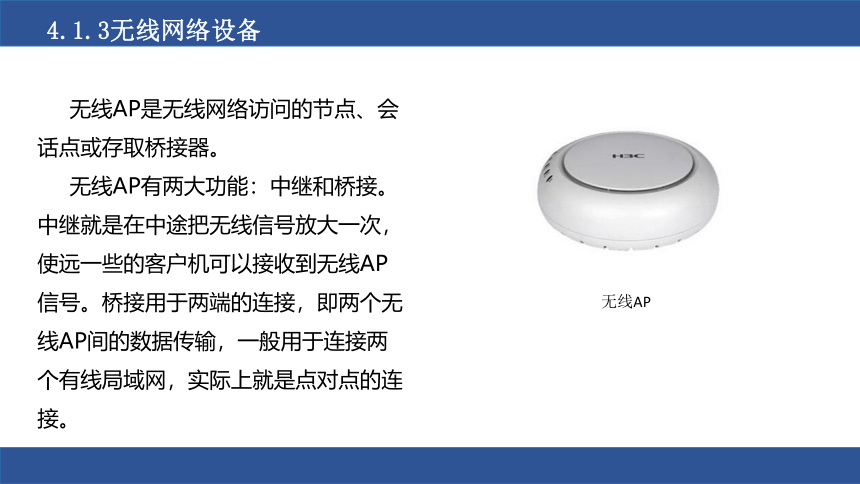

无线AP是无线网络访问的节点、会话点或存取桥接器。
无线AP有两大功能：中继和桥接。中继就是在中途把无线信号放大一次，使远一些的客户机可以接收到无线AP信号。桥接用于两端的连接，即两个无线AP间的数据传输，一般用于连接两个有线局域网，实际上就是点对点的连接。
4.1.3无线网络设备
无线AP

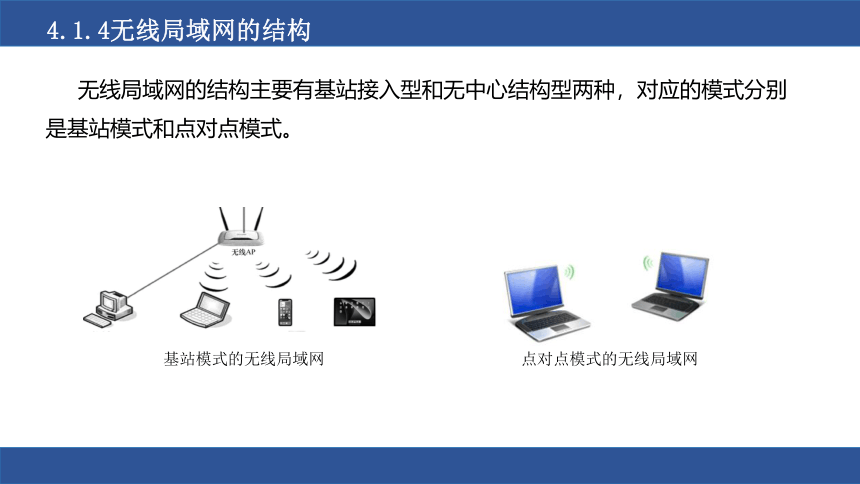

无线局域网的结构主要有基站接入型和无中心结构型两种，对应的模式分别是基站模式和点对点模式。
4.1.4无线局域网的结构
基站模式的无线局域网
点对点模式的无线局域网

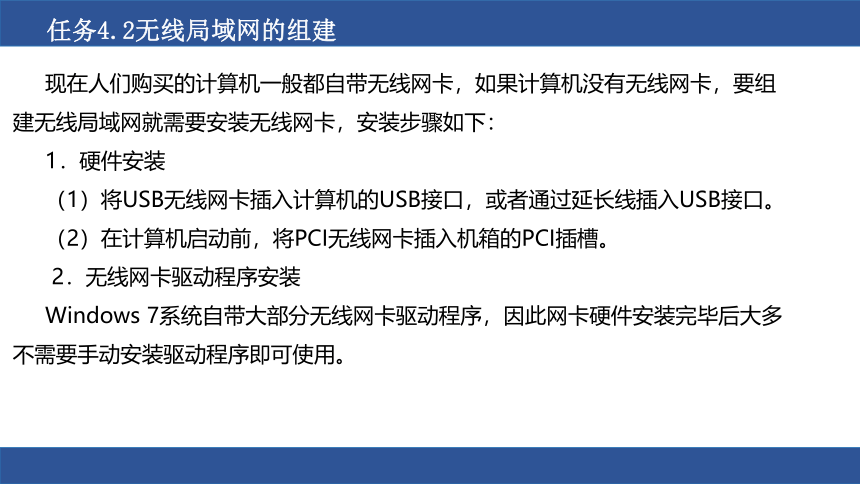

现在人们购买的计算机一般都自带无线网卡，如果计算机没有无线网卡，要组建无线局域网就需要安装无线网卡，安装步骤如下：
1．硬件安装
（1）将USB无线网卡插入计算机的USB接口，或者通过延长线插入USB接口。
（2）在计算机启动前，将PCI无线网卡插入机箱的PCI插槽。
2．无线网卡驱动程序安装
Windows 7系统自带大部分无线网卡驱动程序，因此网卡硬件安装完毕后大多不需要手动安装驱动程序即可使用。
任务4.2无线局域网的组建

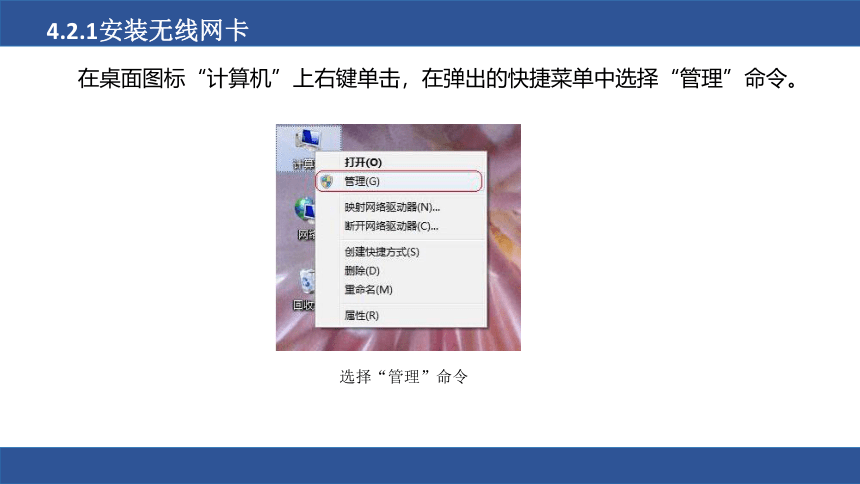

在桌面图标“计算机”上右键单击，在弹出的快捷菜单中选择“管理”命令。
4.2.1安装无线网卡
选择“管理”命令
打开“计算机管理”窗口，在左侧列表中选择“设备管理器”选项，在黄色标识设备上单击鼠标右键，选择“更新驱动程序软件”命令。
4.2.1安装无线网卡
选择“更新驱动程序软件”命令
在弹出的“您想如何搜索驱动程序软件？”界面中选择“浏览计算机以查找驱动程序软件”选项。
4.2.1安装无线网卡
“您想如何搜索驱动程序软件”界面
在弹出的“浏览计算机上的驱动程序文件”界面中单击“浏览”按钮。
4.2.1安装无线网卡
“浏览计算机上的驱动程序文件”界面
在“浏览文件夹”对话框中选择驱动程序的存放文件夹后，单击“确定”按钮。如果是64位系统，则请选择“windows7 64-bit”文件夹，单击“确定”按钮。
4.2.1安装无线网卡
“浏览文件夹”对话框
4.2.1安装无线网卡
单击“下一步”按钮
4.2.1安装无线网卡
“Windows安全”对话框
驱动程序安装成功
Windows 7提供了对无线网络的良好支持，可直接在“网络连接”窗口中设置无线网络，无须安装无线网络客户端，具体的设置如下。
（1）单击桌面右下角的网络连接图标，选择目标无线网络名称，单击“连接”按钮。如果没有要连接的网络，则单击右上角的刷新按钮。
4.2.2无线网络连接
无线网络连接
（2）在“连接到网络”对话框的“安全关键字”文本框中输入网络安全密钥，即在目标无线路由器上设置的密码。
4.2.2无线网络连接
“连接到网络”对话框
（3）弹出“连接到网络”对话框。
4.2.2无线网络连接
“连接到网络”提示框
（4）无线网络连接成功。

无线网络连接成功
无线网络安全设置的方法：
（1）打开Internet Explorer浏览器，在地址栏中输入192.168.0.1，输入用户名和密码，默认的用户名和密码都是admin。在路由器的设置界面，选择“设置向导”，单击“下一步”按钮，选中“PPPoE（ADSL虚拟拨号）”。
4.2.3无线网络安全设置
选中“PPPoE（ADSL虚拟拨号）”单选按钮
（2）在所示的界面中输入ADSL上网账号和上网口令（安装宽带时，工作人员给的账号和密码），单击“下一步”按钮。
4.2.3无线网络安全设置
输入ADSL上网账号和上网口令
（3）在所示的界面中更改SSID为ZTG-WLAN，在“模式”下拉列表中选择自己的无线网卡模式（如802.11b、802.11g等，根据自己的情况而定，现在市面上的路由器兼容802.11g、802.11n），单击“下一步”按钮。
4.2.3无线网络安全设置
更改SSID和选择模式
（4）在所示的界面中设置PSK密码。单击“下一步”按钮，完成无线路由器的初始设置。
4.2.3无线网络安全设置
设置PSK密码
（5）在所示的界面中选择“网络参数”→“MAC地址克隆”，在右侧窗口中依次单击“克隆MAC地址”和“保存”按钮。这样便只能通过自己的计算机对无线路由器进行管理，确保了无线路由器的安全。
4.2.3无线网络安全设置
MAC地址克隆
（6）在所示的界面中选择“无线参数”→“基本设置”，在右侧窗口中取消勾选“允许SSID广播”复选框，然后单击“保存”按钮。
4.2.3无线网络安全设置
基本设置
（7）在所示的界面中选择“DHCP服务器”→“DHCP服务”。如果局域网规模较小，则建议关闭DHCP服务，给每台计算机设置静态IP地址。如果局域网规模较大，则可以启动DHCP服务，不过一定要安全设置无线路由器。
4.2.3无线网络安全设置
DHCP服务
（8）在所示的界面中选择“安全设置”→“防火墙设置”，在右侧窗口中勾选“开启防火墙（防火墙的总开关）”“开启IP地址过滤”“开启域名过滤”“开启MAC地址过滤”复选框，用户可以根据自己网络的具体情况勾选，然后单击“保存”按钮。
4.2.3无线网络安全设置
防火墙设置
（9）在所示的界面中选择“安全设置”→“IP地址过滤”，在右侧窗口中单击“添加新条目”按钮，添加过滤规则。
4.2.3无线网络安全设置
IP地址过滤
（10）在所示的界面中选择“安全设置”→“域名过滤”，在右侧窗口中单击“添加新条目”按钮，添加过滤规则。
4.2.3无线网络安全设置
域名过滤
（11）在所示的界面中选择“安全设置”→“MAC地址过滤”，在右侧窗口中单击“添加新条目”按钮，添加过滤规则。
4.2.3无线网络安全设置
MAC地址过滤
（12）在所示的界面中选择“安全设置”→“远端WEB管理”，设置“WEB管理端口”，提升路由器的安全性，然后单击“保存”按钮。
4.2.3无线网络安全设置
远端Web管理
（13）在所示的界面中选择“安全设置”→“高级安全设置”，然后单击“保存”按钮。
4.2.3无线网络安全设置
高级安全设置
（14）在所示的界面中选择“IP与MAC绑定”→“静态ARP绑定设置”，在右侧窗口中选中“启用”单选按钮，单击“保存”按钮。然后单击“增加单个条目”按钮，添加IP地址与MAC地址绑定。
4.2.3无线网络安全设置
静态ARP绑定设置
（15）在所示的界面中选择“IP与MAC绑定”→“ARP映射表”。
4.2.3无线网络安全设置
ARP映射表
（16）在所示的界面中选择“系统工具”→“修改登录口令”，修改登录口令，然后单击“保存”按钮。
4.2.3无线网络安全设置
修改登录口令
1．移动终端的定义
移动终端（Mobile Terminal，MT）是指可以在无线网络中使用的终端设备，广义地讲包括手机、笔记本电脑、平板电脑、销售终端（Point of Sale，POS）机，甚至包括车载电脑，但是在大部分情况下是指具有多种应用功能的智能手机和平板电脑。
任务4.3 移动终端接入无线网络
2．移动终端的分类
现在的移动终端主要包括智能手机、平板电脑、个人数字助理（Personal Digital Assistant，PDA）和笔记本电脑等。
智能手机（Smart Phone）是指像PC一样，具有独立的操作系统，可以由用户自行安装第三方服务商提供的程序。
平板电脑（Tablet Personal Computer，Tablet PC）是一种小型、方便携带的PC，以触摸屏作为基本的输入设备。
PDA可以实现在移动中工作、学习、娱乐等。
4.3.1 移动终端的概念
目前，使用移动设备接入无线网络的现象越来越普遍，智能手机都具有Wi-Fi功能并能够通过手机自带的浏览器浏览网页，如图所示。
4.3.2 移动设备接入无线网络
移动终端接入无线网络
将手机接入无线网络的方法如下。
（1）在手机的“设置”界面选择“无线和网络”选项。
（2）在“无线和网络设置”界面单击“WLAN”按钮。
（3）选择需要连接的无线网络进行连接设置，选择“”进行连接。
（4）连接的网络若有接入密码的，则会弹出密码输入框，输入密码后单击“连接”按钮即可成功连接到无线网络。
4.3.2 移动设备接入无线网络
WLAN连接界面
4.4.1 实训1：组建无线对等局域网
实验目的
1. 掌握无线局域网的基本组网知识，组建无线局域网。
2. 掌握组建无线局域网的方法，能组建Ad-Hoc（点对点或自组网）模式无线局域网。
3. 掌握无线局域网络安全设置的方法。
4. 掌握通过无线局域网访问因特网的方法。
任务4.4 实训
4.4.2 实训2：手机接入无线局域网
实验目的
1．掌握手机上网的基本步骤。
2．学会使用手机组建无线局域网。
实训内容及步骤
1．使用手机通过无线AP接入无线局域网。
2．在笔记本电脑上通过建立无线热点接入无线局域网。
任务4.4 实训
