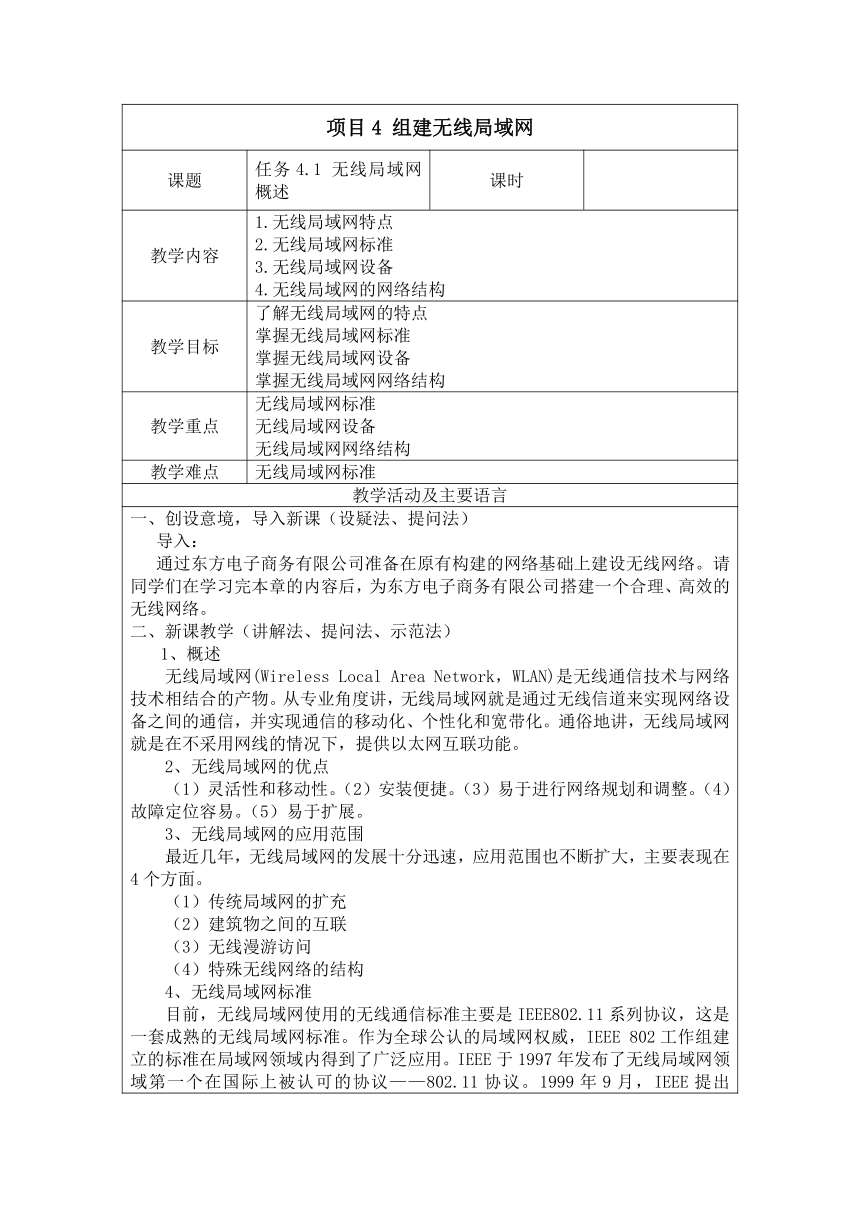

项目4 组建无线局域网
课题 任务4.1 无线局域网概述 课时
教学内容 1.无线局域网特点 2.无线局域网标准 3.无线局域网设备 4.无线局域网的网络结构
教学目标 了解无线局域网的特点 掌握无线局域网标准 掌握无线局域网设备 掌握无线局域网网络结构
教学重点 无线局域网标准 无线局域网设备 无线局域网网络结构
教学难点 无线局域网标准
教学活动及主要语言
一、创设意境，导入新课（设疑法、提问法） 导入： 通过东方电子商务有限公司准备在原有构建的网络基础上建设无线网络。请同学们在学习完本章的内容后，为东方电子商务有限公司搭建一个合理、高效的无线网络。 二、新课教学（讲解法、提问法、示范法） 1、概述 无线局域网(Wireless Local Area Network，WLAN)是无线通信技术与网络技术相结合的产物。从专业角度讲，无线局域网就是通过无线信道来实现网络设备之间的通信，并实现通信的移动化、个性化和宽带化。通俗地讲，无线局域网就是在不采用网线的情况下，提供以太网互联功能。 2、无线局域网的优点 （1）灵活性和移动性。（2）安装便捷。（3）易于进行网络规划和调整。（4）故障定位容易。（5）易于扩展。 3、无线局域网的应用范围 最近几年，无线局域网的发展十分迅速，应用范围也不断扩大，主要表现在4个方面。 （1）传统局域网的扩充 （2）建筑物之间的互联 （3）无线漫游访问 （4）特殊无线网络的结构 4、无线局域网标准 目前，无线局域网使用的无线通信标准主要是IEEE802.11系列协议，这是一套成熟的无线局域网标准。作为全球公认的局域网权威，IEEE 802工作组建立的标准在局域网领域内得到了广泛应用。IEEE于1997年发布了无线局域网领域第一个在国际上被认可的协议——802.11协议。1999年9月，IEEE提出802.11b协议，用于对802.11协议进行补充，之后又推出了802.11a、802.11g、802.11n等一系列协议，从而进一步完善了无线局域网规范。 4无线局域网设备 1）无线网卡 无线网卡是终端无线网络的设备，是在无线局域网的无线覆盖下通过无线连接网络进行上网使用的无线终端设备。具体来说无线网卡就是使你的电脑可以利用无线来上网的一个装置，但是有了无线网卡也还需要一个可以连接的无线网络，如果你在家里或者所在地有无线路由器或者无线AP的覆盖，就可以通过无线网卡以无线的方式连接无线网络上网。 无线网卡按照接口的不同可以分为多种，如图 41所示。 台式机专用的PCI接口无线网卡。 笔记本电脑专用的PCMICA接口网卡。 USB无线网卡，这种网卡不管是台式机用户还是笔记本用户，只要安装了驱动程序，都可以使用。 接口无线网卡 PCMICA接口网卡 USB无线网卡 图 41 无线网卡 2）无线路由 无线路由简单来说就是带有无线覆盖功能的路由器，它借助路由器功能，可实现家庭无线网络中的Internet连接共享，并实现与小区宽带的无线共享接入。另外，无线路由器可以把通过它进行无线或有线连接的终端划分为不同的子网，从而实现不同功能网络在逻辑上的划分，如图 42所示。 图 42 无线路由 3）无线接入点（AP） 无线接入点英文名为Wireless Network Access Point，简称无线AP，是无线网络访问的节点、会话点或存取桥接器，如图 43所示。 图 43 无线AP 无线AP有两大功能：中继和桥接。“中继”就是在中途把无线信号放大一次，使远一点的客户端可以接收到无线AP信号。“桥接”用于两端的连接，即两个无线AP间的数据传输，一般用于连接两个有线局域网，实际上就是点对点的连接。 5、无线局域网的网络结构 无线局域网的网络结构主要有基站接入型和无中心结构型，所对应的模式分别是基站模式和点对点模式。 基站模式的无线局域网可以在普通局域网基础上通过无线Hub、无线接入站（AP）、无线网桥、无线Modem及无线网卡等来实现，其中以无线网卡最为普遍，使用地最多。通过AP可以实现无线网络内部与有线网络之间的互连。无线AP作为一个无线局域网的中心设备，以星型拓扑连接其覆盖范围内的具有无线网卡的计算机，然后通过无线AP上的双绞线连接到有线网络中的交换机或Hub上，所以结构非常简单，如图 44所示。 图 44 基站模式 点对点模式使用无中心结构，这是一种点对点的对等式移动网络模式，没有有线基础设施的支持，网络中的节点均由移动主机构成，网中任意两个站点均可直接通信，如图 45所示。 图 45点对点模式 三、扩展项目 同学能们家里有无线网络吗？用了那些设备？

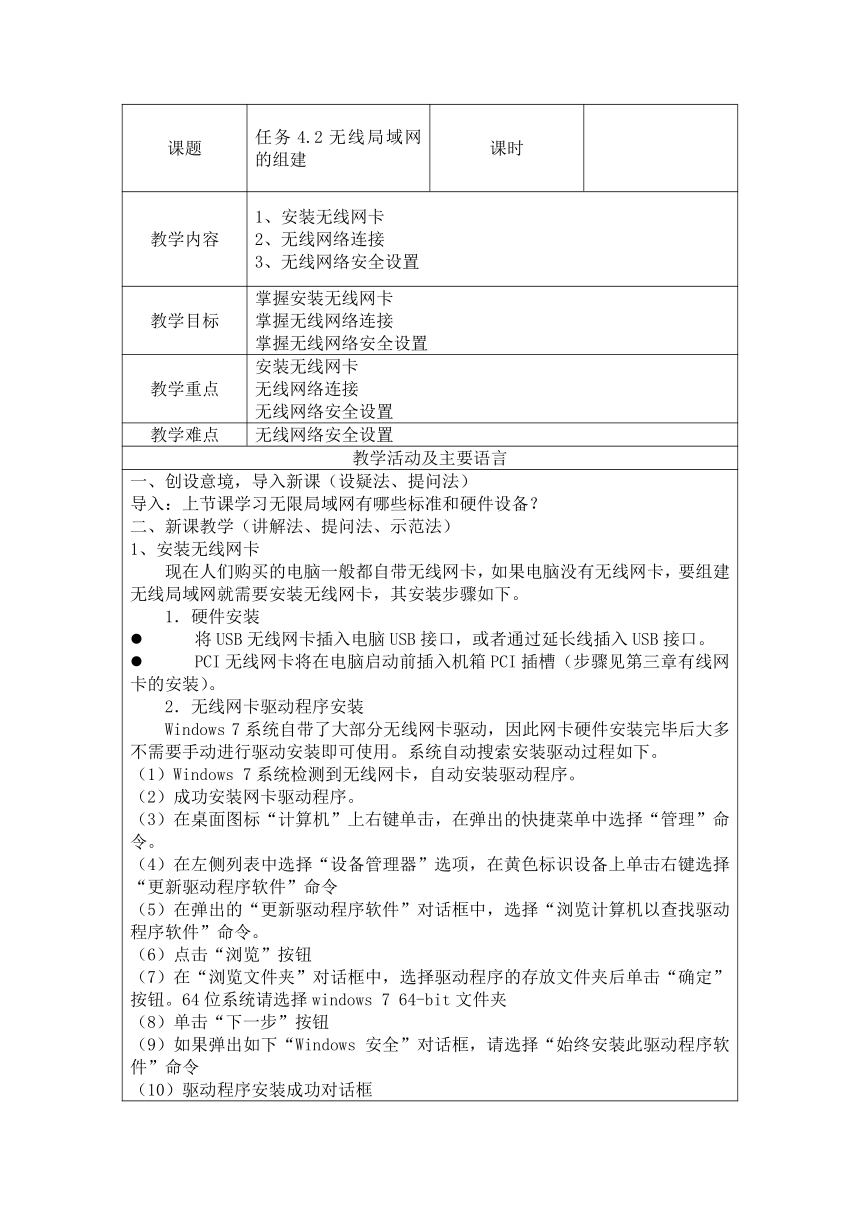

课题 任务4.2无线局域网的组建 课时
教学内容 1、安装无线网卡 2、无线网络连接 3、无线网络安全设置
教学目标 掌握安装无线网卡 掌握无线网络连接 掌握无线网络安全设置
教学重点 安装无线网卡 无线网络连接 无线网络安全设置
教学难点 无线网络安全设置
教学活动及主要语言
一、创设意境，导入新课（设疑法、提问法） 导入：上节课学习无限局域网有哪些标准和硬件设备？ 二、新课教学（讲解法、提问法、示范法） 1、安装无线网卡 现在人们购买的电脑一般都自带无线网卡，如果电脑没有无线网卡，要组建无线局域网就需要安装无线网卡，其安装步骤如下。 1．硬件安装 将USB无线网卡插入电脑USB接口，或者通过延长线插入USB接口。 PCI无线网卡将在电脑启动前插入机箱PCI插槽（步骤见第三章有线网卡的安装）。 2．无线网卡驱动程序安装 Windows 7系统自带了大部分无线网卡驱动，因此网卡硬件安装完毕后大多不需要手动进行驱动安装即可使用。系统自动搜索安装驱动过程如下。 （1）Windows 7系统检测到无线网卡，自动安装驱动程序。 （2）成功安装网卡驱动程序。 （3）在桌面图标“计算机”上右键单击，在弹出的快捷菜单中选择“管理”命令。 （4）在左侧列表中选择“设备管理器”选项，在黄色标识设备上单击右键选择“更新驱动程序软件”命令 （5）在弹出的“更新驱动程序软件”对话框中，选择“浏览计算机以查找驱动程序软件”命令。 （6）点击“浏览”按钮 （7）在“浏览文件夹”对话框中，选择驱动程序的存放文件夹后单击“确定”按钮。64位系统请选择windows 7 64-bit文件夹 （8）单击“下一步”按钮 （9）如果弹出如下“Windows 安全”对话框，请选择“始终安装此驱动程序软件”命令 （10）驱动程序安装成功对话框 2、无线网络连接 Windows 7提供了对无线网络的良好支持，其可直接在“网络连接”窗口中设置无线网络，而无需安装无线网络客户端，具体的设置如下。 （1）单击桌面右下角的网络连接图标，选择目标无线路由器信号名称，单击“连接”按钮。如果没有要连接的信号，请单击右上角刷新按钮 （2）在“连接到网络”对话框的“安全关键词”文本框中输入网络安全密钥，即在目标无线路由器上设置的密码 （3）弹出“连接到网络”对话框 （4）无线网络连接成功。需要注意的是，在首选访问点无线网络中，如果有可用网络，计算机通常会首先尝试连接到访问点无线网络。如果访问点网络不可用，计算机则尝试连接到对等无线网络。例如，如果工作时在访问点无线网络中使用笔记本电脑，然后将笔记本电脑带回家使用家庭网络时，自动无线网络配置将会根据需要更改无线网络设置，这样用户无需做任何设置就可以直接连接到家庭网络 3、无线网络安全设置 （1）打开IE浏览器，在地址栏中输入192.168.0.1，按回车键。在弹出的对话框中输入用户名和密码，默认的用户名和密码都是admin。单击“确定”按钮，出现路由器的设置界面，在左侧列表选择“设置向导”选项，在右侧窗口单击“下一步”按钮 （2）在右侧单选项中，勾选“PPPoE（ADSL虚拟拨号）”选项，读者可以根据自己的网络情况，在三个选项中选择其一。单击“下一步”按钮，出现如图 421所示的界面，输入ADSL上网账号和密码（安装宽带时，工作人员给的账号和密码） 4）在图 423中，设置PSK密码。单击“下一步”按钮，完成无线路由器的初始配置。 图 423 设置PSK密码 下面的步骤是无线路由器的安全设置。 （5）在图 424中，选择“网络参数”→“MAC地址克隆”，在右侧窗口依次点击“克隆MAC地址”与“保存”按钮。这样便只能通过自己的电脑对无线路由器进行管理，确保了无线路由器的安全。 图 424 MAC地址克隆 （6）在图 425中，选择“无线参数”→“基本设置”选项，在右侧窗口取消选择“允许SSID广播”，其他设置如图所示，然后单击“保存”按钮。 图 425 基本设置 （7）在图 426中，选择“DHCP服务器”→“DHCP服务”选项，如果局域网规模较小，建议关闭DHCP服务，给每台电脑设置静态IP地址。如果局域网规模较大，可以启动DHCP服务，不过一定要安全设置无线路由器。 图 426 DHCP服务 （8）在图 427中，选择“安全设置”→“防火墙设置”选项，在右侧窗口选择“开启防火墙”、“开启IP地址过滤”、“开启域名过滤”或“开启MAC地址过滤”复选框，读者可以根据自己网络的具体情况进行选择，然后单击“保存”按钮。 图 427 防火墙设置 （9）在图 428中，选择“安全设置”→“IP地址过滤”选项，在右侧窗口单击“添加新条目”按钮，添加过滤规则。 图 428 IP地址过滤 （10）在图 429中，选择“安全设置”→“域名过滤”选项，单击“添加新条目”按钮，添加过滤规则。 图 429 域名过滤 （11）在图 430中，选择“安全设置”→“MAC地址过滤”选项，单击“添加新条目”按钮，添加过滤规则。 图 430 MAC地址过滤 （12）在图 431中，选择“安全设置”→“远端WEB管理”选项，设置“WEB管理端口”，设置内容如图所示，提升路由器的安全性，然后单击“保存”按钮。 图 431 远端WEB管理 （13）在图 432中，选择“安全设置”→“高级安全设置”选项，设置如图所示，然后单击“保存”按钮。 图 432 高级安全设置 （14）在图 433中，选择“IP与MAC绑定” →“静态ARP绑定设置”选项，在右侧窗口中选择“启用”单选项，单击“保存”按钮。单击“增加单个条目”按钮，添加IP与MAC绑定。 图 433 静态ARP绑定设置 （15）在图 434中，选择“IP与MAC绑定” →“ARP映射表”选项，设置如图所示。 图 434 ARP映射表 16.在图 435中，选择“系统工具”→“修改登录口令”选项，修改登录口令，设置内容如图所示，单击“保存”按钮。 图 435 修改登录口令 三、扩展项目 无线局域网有哪些设置？试着练习一下吧。
课题 任务4.3 移动终端接入无线网络 课时
教学内容 1、移动终端概念 2、移动终端接入无线网络
教学目标 理解移动终端概念 掌握移动终端接入无线网络方法
教学重点 移动终端概念 移动终端接入无线网络方法
教学难点 移动终端概念 移动终端接入无线网络方法
教学活动及主要语言
一、创设意境，导入新课（设疑法、提问法） 导入： 无线局域网有哪些设置？ 二、新课教学（讲解法、提问法、示范法） 1．移动终端定义 移动终端或移动通信终端（Mobile Terminal），简称MT，是指可以在移动中使用的计算机设备，广义地讲包括手机、笔记本、平板电脑、POS机甚至包括车载电脑。 2．移动终端分类 现在的移动终端主要包括智能手机、平板电脑、PDA智能终端和笔记本等。 智能手机（Smartphone），是指“像个人电脑一样，具有独立的操作系统，可以由用户自行安装软件、游戏等第三方服务商提供的程序，通过此类程序来不断对手机的功能进行扩充，并可以通过移动通讯网络来实现无线网络接入的这样一类手机的总称”。 手机已从功能性手机发展到以Android、IOS系统为代表的智能手机时代，是可以在较广范围内使用的便携式移动智能终端，已发展至4G时代。 PDA智能终端又称为掌上电脑，可以帮助我们实现在移动中工作、学习、娱乐等。 平板电脑（英文：Tablet Personal Computer，简称Tablet PC、Flat Pc、Tablet、Slates）是一种小型、方便携带的个人电脑，以触摸屏作为基本的输入设备。 3、移动设备接入无线网络 图 436 移动设备接入无线网络 现将手机接入无线网络的方法介绍如下。 （1）在“设置”界面，点击“无线和网络”选项。 （2）在“无线和网络设置”界面中，点击“WLAN”按钮。 （3）在WLAN设置中选中需要连接的无线网络进行连接设置，如图 437所示，选择“”进行连接。 图 437 WLAN网络连接界面 （4）连接的网络若有接入密码的，则会跳出密码输入框。 至此，手机已成功地连接到无线网。 三、扩展项目 移动终端接入无线网络的方法你学会了吗？
