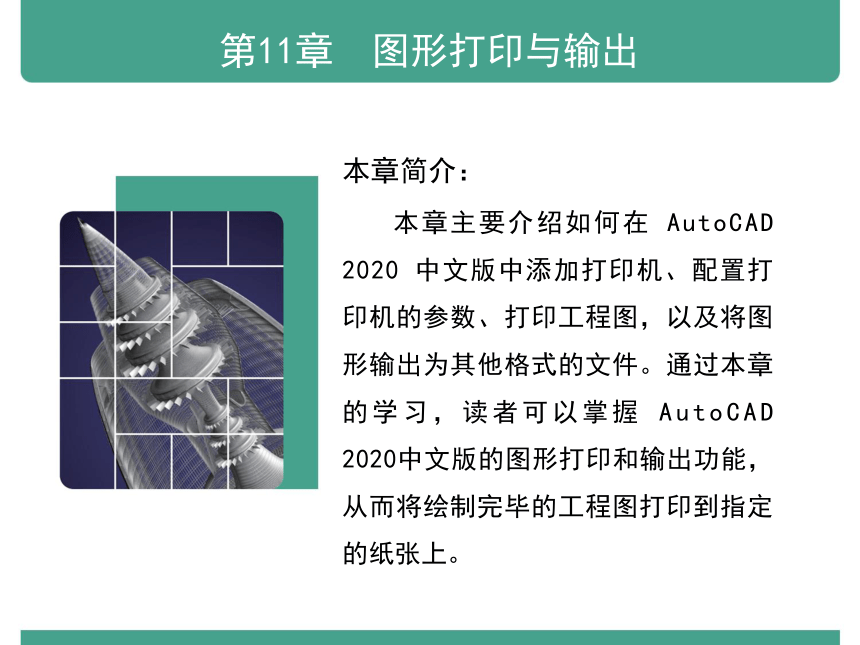

第11章　图形打印与输出
本章简介：
本章主要介绍如何在 AutoCAD 2020 中文版中添加打印机、配置打印机的参数、打印工程图，以及将图形输出为其他格式的文件。通过本章的学习，读者可以掌握 AutoCAD 2020中文版的图形打印和输出功能，从而将绘制完毕的工程图打印到指定的纸张上。

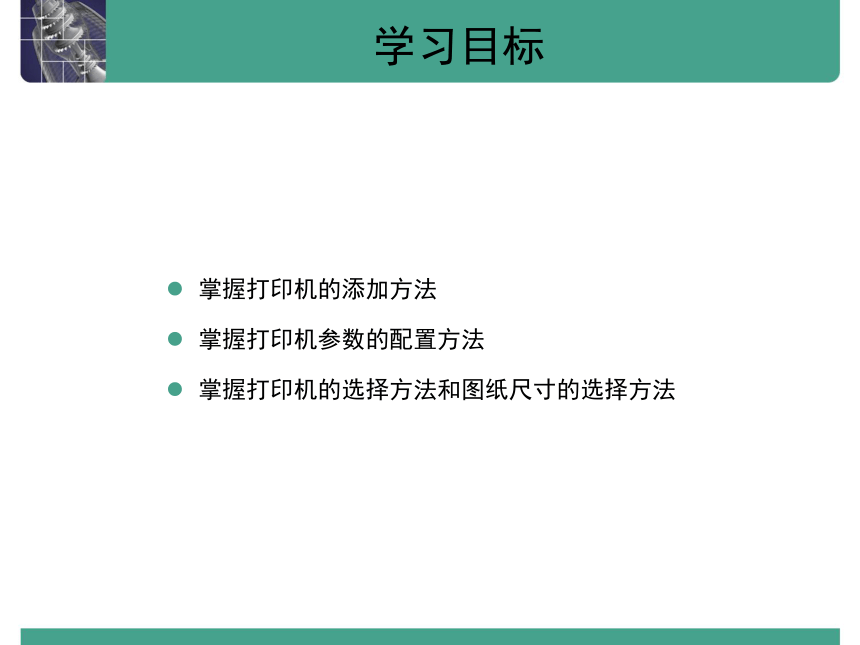

学习目标
掌握打印机的添加方法
掌握打印机参数的配置方法
掌握打印机的选择方法和图纸尺寸的选择方法

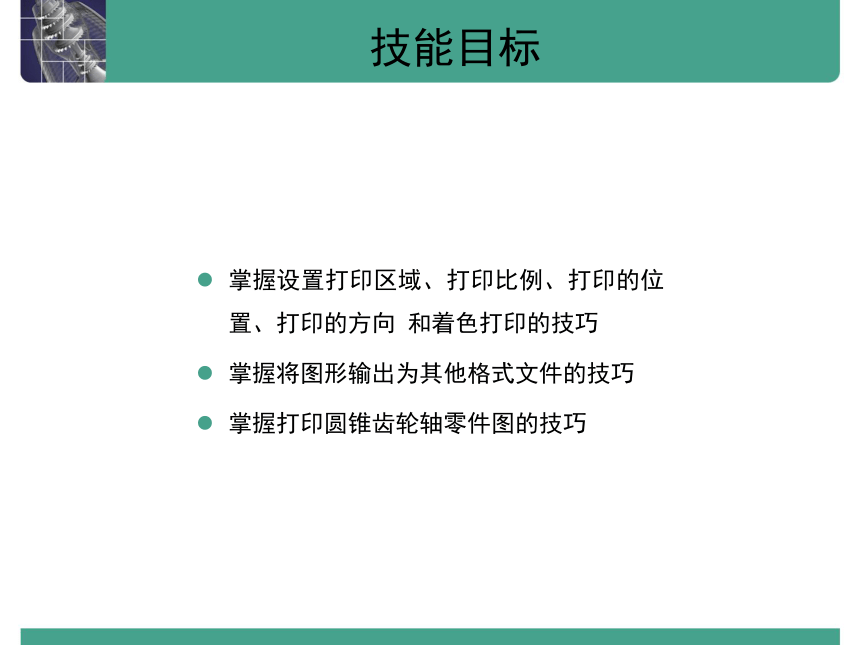

技能目标
掌握设置打印区域、打印比例、打印的位置、打印的方向 和着色打印的技巧
掌握将图形输出为其他格式文件的技巧
掌握打印圆锥齿轮轴零件图的技巧

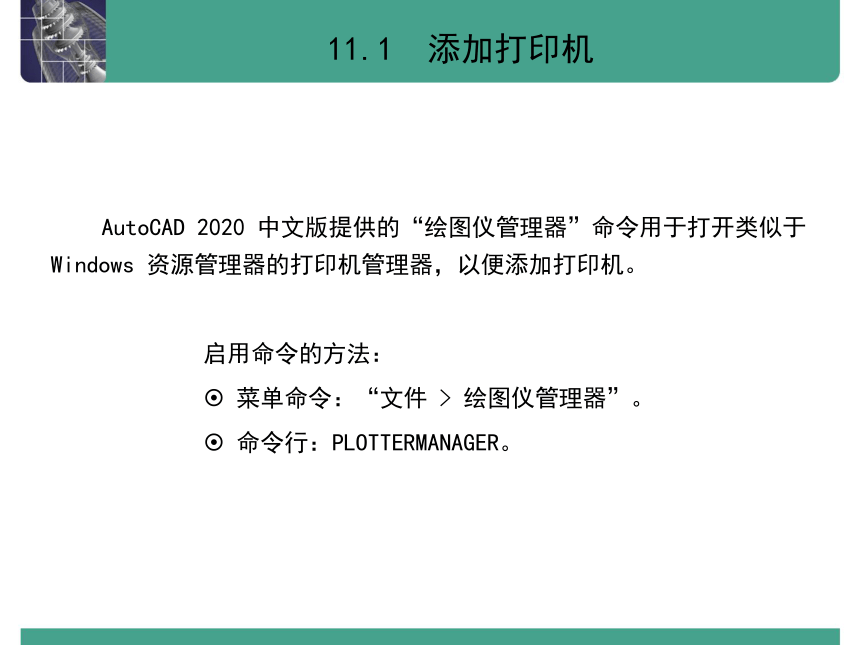

11.1 添加打印机
AutoCAD 2020 中文版提供的“绘图仪管理器”命令用于打开类似于 Windows 资源管理器的打印机管理器，以便添加打印机。
启用命令的方法：
菜单命令：“文件 > 绘图仪管理器”。
命令行：PLOTTERMANAGER。
11.2 配置打印机参数
添加打印机之后，用户可以随时编辑打印机的配置参数。
选择“文件 > 绘图仪管理器”命令，弹出“Plotters”对话框。双击要编辑配置参数的打印机，弹出“绘图仪配置编辑器”对话框。
1. 查看打印机的基本信息。
2. 编辑通信端口的配置参数。
3. 编辑打印设备与文档的配置参数。
“绘图仪配置编辑器”对话框

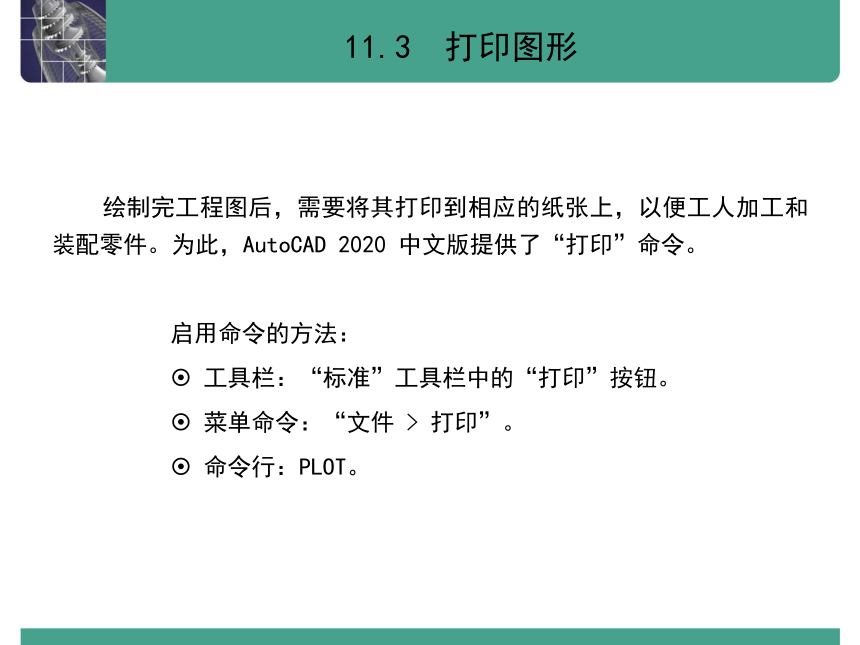

11.3 打印图形
绘制完工程图后，需要将其打印到相应的纸张上，以便工人加工和装配零件。为此，AutoCAD 2020 中文版提供了“打印”命令。
启用命令的方法：
工具栏：“标准”工具栏中的“打印”按钮。
菜单命令：“文件 > 打印”。
命令行：PLOT。

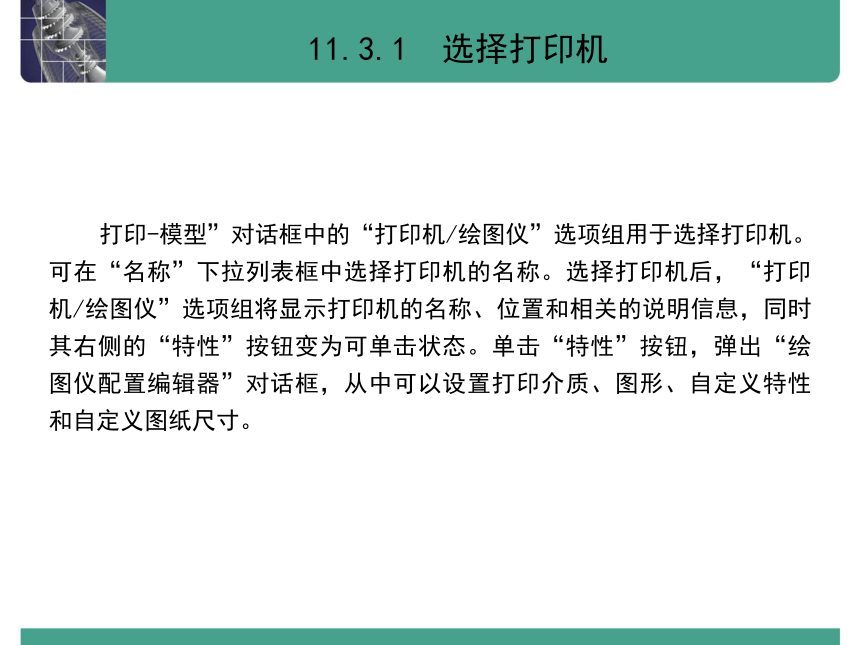

11.3.1 选择打印机
打印-模型”对话框中的“打印机/绘图仪”选项组用于选择打印机。可在“名称”下拉列表框中选择打印机的名称。选择打印机后，“打印机/绘图仪”选项组将显示打印机的名称、位置和相关的说明信息，同时其右侧的“特性”按钮变为可单击状态。单击“特性”按钮，弹出“绘图仪配置编辑器”对话框，从中可以设置打印介质、图形、自定义特性和自定义图纸尺寸。
11.3.2 选择图纸尺寸
“打印-模型”对话框中的“图纸尺寸”选项组用于选择图纸的尺寸。打开“图纸尺寸”下拉列表框，可以根据需要从中选择相应的尺寸。若“图纸尺寸”下拉列表框中没有合适的尺寸，则可以自定义图纸的尺寸。
“图纸尺寸”下拉列表
11.3.3 设置打印区域
“打印-模型”对话框中的“打印区域”选项组用于设置图形的打印区域。打开“打印区域”选项组中的“打印范围”下拉列表框，从中可以选择图形的打印区域。
“打印范围”下拉列表
11.3.4 设置打印比例
“打印-模型”对话框中的“打印比例”选项组用于设置图形的打印比例。
选项组选项解释如下。
“布满图纸”复选框：用于设置打印的图形对象是否布满图纸。勾选“布满图纸”复选框，AutoCAD 2020 中文版将按照图纸的大小适当缩放图形对象，使其布满整张图纸。
“比例”下拉列表框：用于选择图形对象的打印比例。打开“比例”下拉列表框，选择比例后，下面的数值框将显示相应的比例数值。
11.3.5 设置打印的位置
“打印-模型”对话框中的“打印偏移”选项组用于设置图纸打印的位置。
对话框选项解释如下。
“X”“Y”数值框：用于设置打印的图形对象在图纸上的位置。在默认状态下，AutoCAD 2020 中文版将从图纸的左下角开始打印图形，打印原点的坐标是（0，0）。若用户在“X ”“Y ”数值框中输入相应的数值，则图形对象将在图纸上沿 x 和 y 轴移动相应的位置。
“居中打印”复选框：勾选此复选框，可将图形对象打印在图纸的正中央。
11.3.6 设置打印的方向
“打印-模型”对话框中的“图形方向”选项组用于设置图形对象打印在图纸上的方向。
“图形方向”选项组
11.3.7 设置着色打印
“打印-模型”对话框中的“着色视口选项”选项组用于打印着色后或渲染后的三维图形。
“着色视口选项”选项组
11.3.8 打印预览
在“打印-模型”对话框内完成设置之后，单击“预览”按钮，可以预览图形对象的打印效果。若对预览效果满意，则单击预览窗口左上方的“打印”按钮 ，直接打印图形；若对预览效果不满意，则单击预览窗口左上方的“关闭预览窗口”按钮 ，返回“打印-模型”对话框，修改相应的设置后再打印。
11.3.9 同时打印多幅工程图
为了节省图纸，提高打印速度，通常需要在一张图纸上同时打印多幅工程图。
（1）选择“文件 > 新建”命令，创建新的图形文件。
（2）选择“插入 > 块”命令，弹出“插入”对话框。单击 “预览”按钮，弹出“选择图形文件”对话框，从中选择要打印的图形文件，然后单击 “打开”按钮。此时“插入”对话框的“名称”文本框内将显示所选文件的名称。单击 “确定”按钮，将图形对象插入到绘图窗口中。
（3）使用相同的方法插入其他需要打印的图形文件，并单击“修改”工具栏中的“缩放”按钮 ，对图形对象进行缩放，其缩放比例与打印比例相同，然后将多幅工程图布置在一张图纸的尺寸范围内。
（4）选择“文件 > 打印”命令，弹出“打印-模型”对话框，按照 1∶1 的比例打印图形即可。
11.4 将图形输出为其他格式的文件
在 AutoCAD 2020 中文版中，通过“输出”命令可以将绘制完毕的图形对象输出为 BMP 和 3DS等格式的文件，并可在其他应用程序中使用它们。
启用命令的方法:
菜单命令：“文件 > 输出”。
命令行：EXPORT（快捷命令：EXP）。
11.5 打印圆锥齿轮轴
效果图
打印两张 A4 图纸大小的圆锥齿轮轴零件图。
