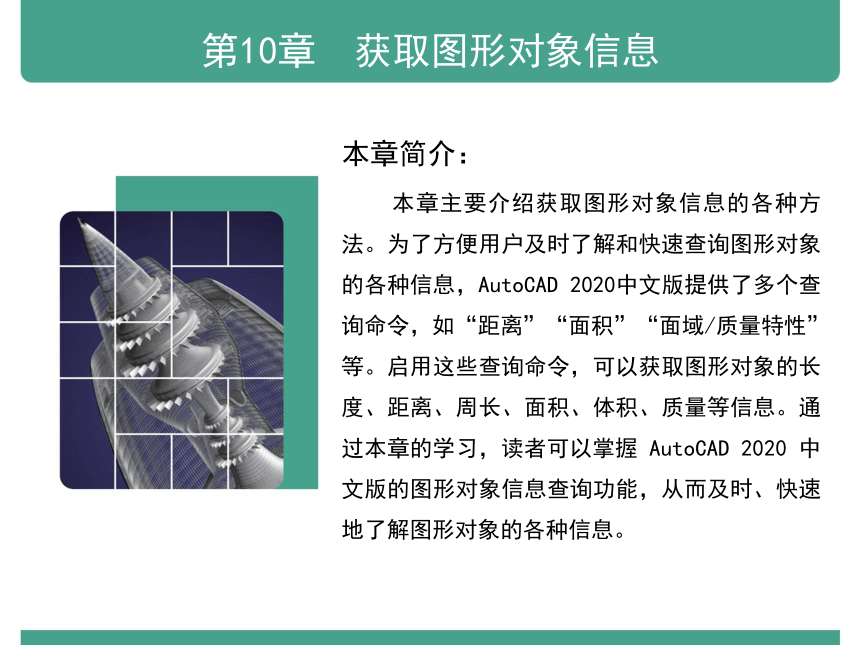

第10章　获取图形对象信息
本章简介：
本章主要介绍获取图形对象信息的各种方法。为了方便用户及时了解和快速查询图形对象的各种信息，AutoCAD 2020中文版提供了多个查询命令，如“距离”“面积”“面域/质量特性”等。启用这些查询命令，可以获取图形对象的长度、距离、周长、面积、体积、质量等信息。通过本章的学习，读者可以掌握 AutoCAD 2020 中文版的图形对象信息查询功能，从而及时、快速地了解图形对象的各种信息。

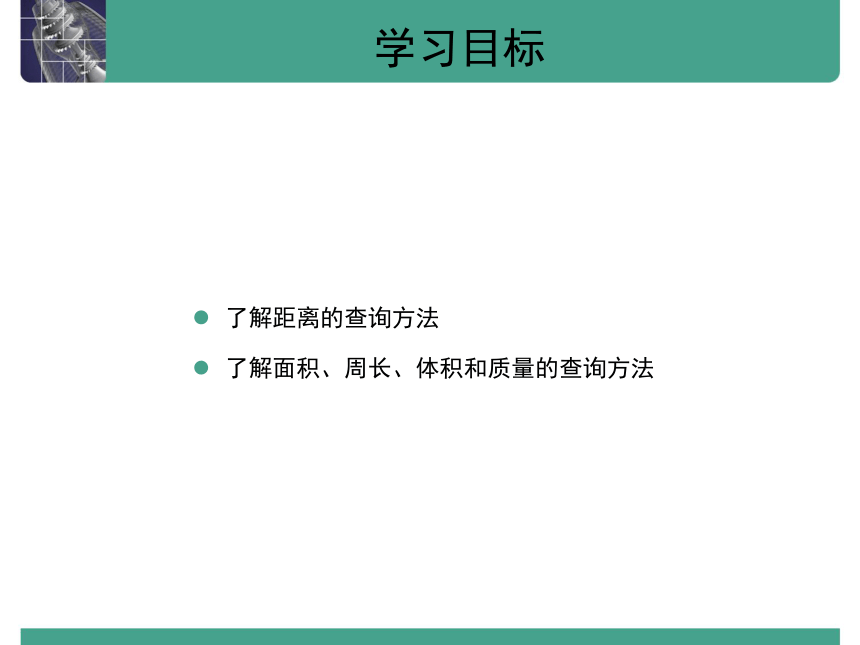

学习目标
了解距离的查询方法
了解面积、周长、体积和质量的查询方法

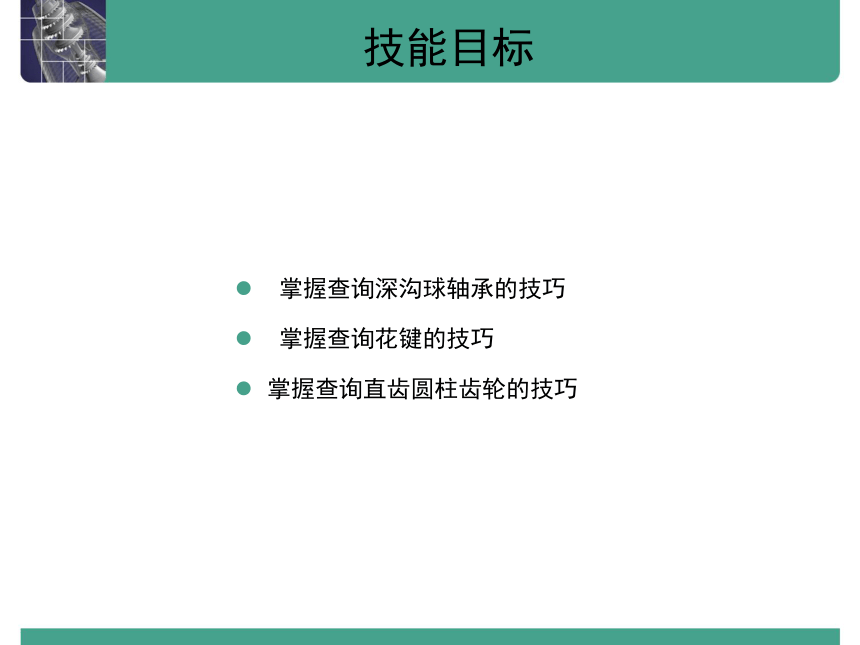

技能目标
掌握查询深沟球轴承的技巧
掌握查询花键的技巧
掌握查询直齿圆柱齿轮的技巧

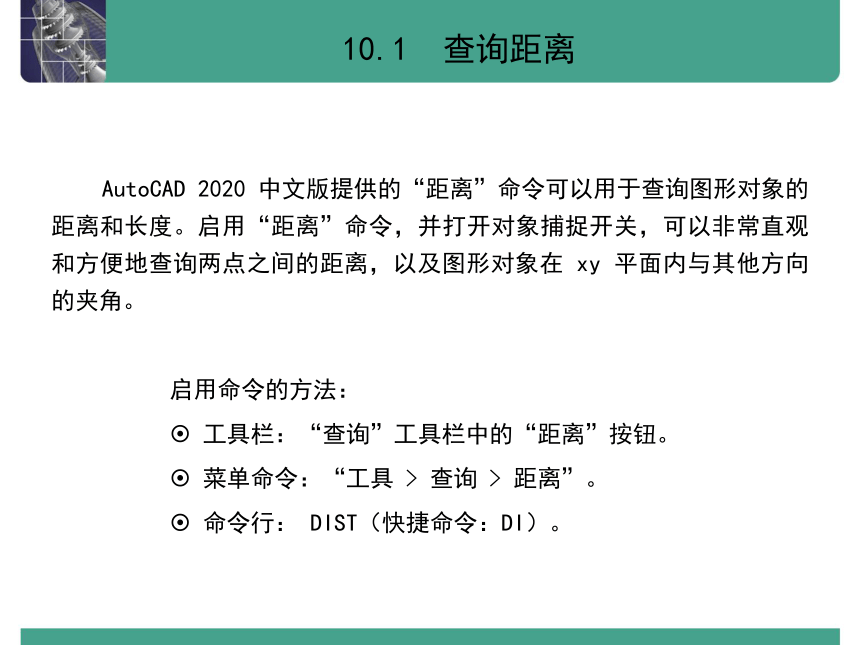

10.1 查询距离
AutoCAD 2020 中文版提供的“距离”命令可以用于查询图形对象的距离和长度。启用“距离”命令，并打开对象捕捉开关，可以非常直观和方便地查询两点之间的距离，以及图形对象在 xy 平面内与其他方向的夹角。
启用命令的方法：
工具栏：“查询”工具栏中的“距离”按钮。
菜单命令：“工具 > 查询 > 距离”。
命令行： DIST（快捷命令：DI）。
10.2 查询面积和周长
AutoCAD 2020 中文版提供的“面积”命令可以用于查询图形对象的面积与周长，还可以用于查询多个图形对象的面积总和或差值。
启用命令的方法：
工具栏：“查询”工具栏中的“面积”按钮。
菜单命令：“工具 > 查询 > 面积”。
命令行： AREA。
10.3 查询体积和质量
AutoCAD 2020 中文版提供的“面域/质量特性”命令可以用于查询面域和三维实体的质量特性，如体积、质量、质心、惯性矩、惯性积、旋转半径和主力矩等。
启用命令的方法：
工具栏：“查询”工具栏中的“面域/质量特性”按钮。
菜单命令：“工具 > 查询 > 面域/质量特性”。
命令行：MASSPROP。
10.4 查询深沟球轴承
查询深沟球轴承的内径、外径和宽度。
效果图
10.5 查询花键
查询花键横截面的面积。
效果图
10.6 查询直齿圆柱齿轮
查询直齿圆柱齿轮三维模型的体积、质量和质心等。
效果图
