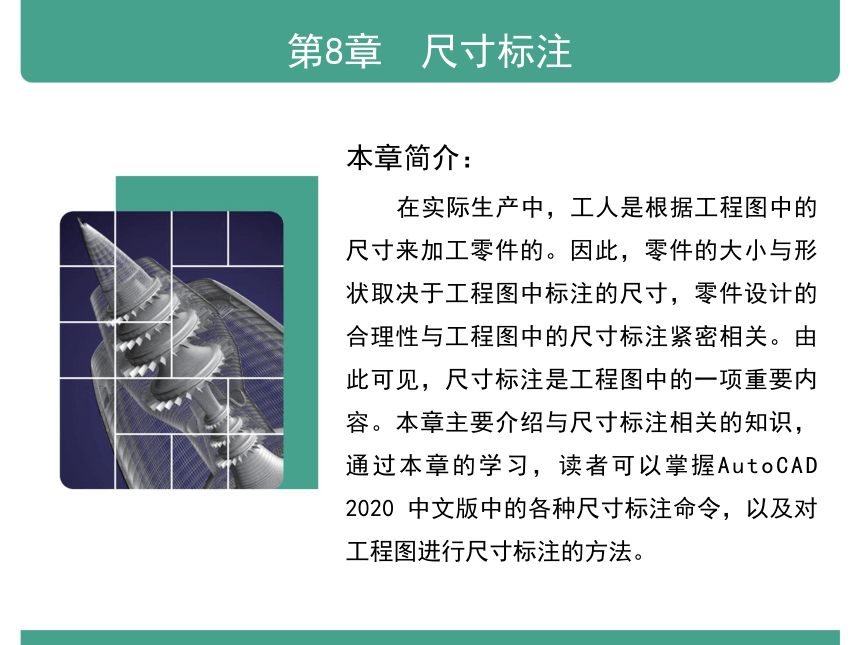

第8章　尺寸标注
本章简介：
在实际生产中，工人是根据工程图中的尺寸来加工零件的。因此，零件的大小与形状取决于工程图中标注的尺寸，零件设计的合理性与工程图中的尺寸标注紧密相关。由此可见，尺寸标注是工程图中的一项重要内容。本章主要介绍与尺寸标注相关的知识，通过本章的学习，读者可以掌握AutoCAD 2020 中文版中的各种尺寸标注命令，以及对工程图进行尺寸标注的方法。

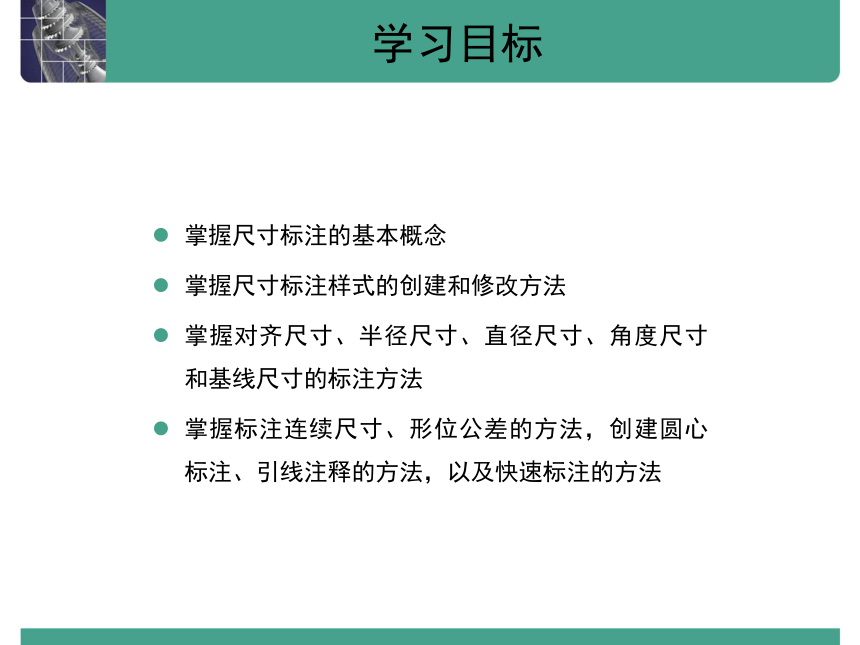

学习目标
掌握尺寸标注的基本概念
掌握尺寸标注样式的创建和修改方法
掌握对齐尺寸、半径尺寸、直径尺寸、角度尺寸和基线尺寸的标注方法
掌握标注连续尺寸、形位公差的方法，创建圆心标注、引线注释的方法，以及快速标注的方法

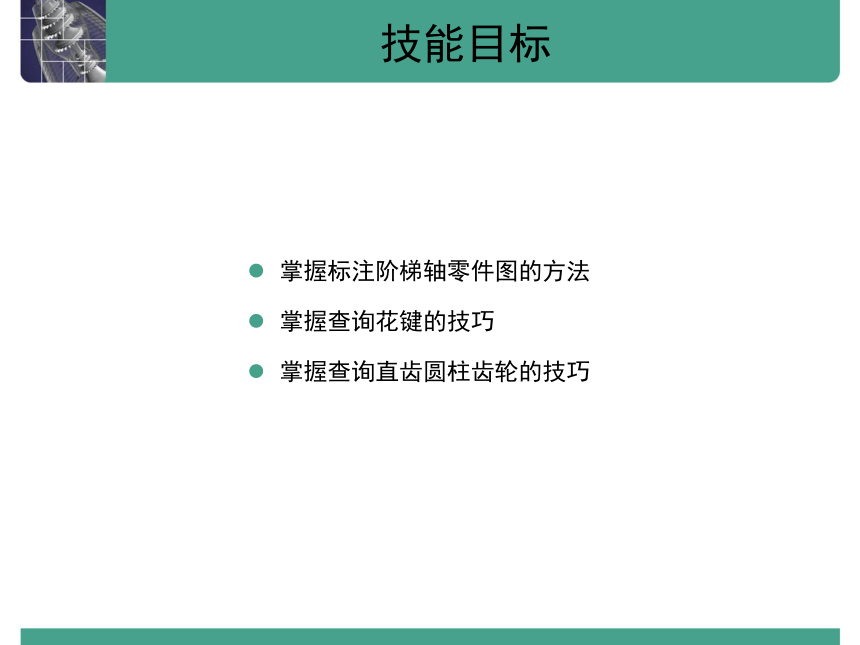

技能目标
掌握标注阶梯轴零件图的方法
掌握查询花键的技巧
掌握查询直齿圆柱齿轮的技巧

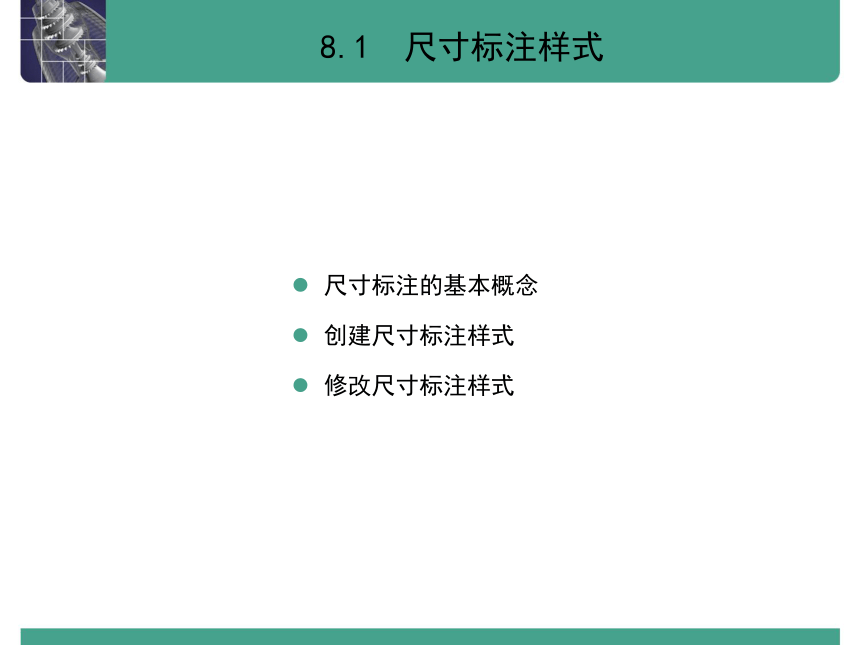

8.1 尺寸标注样式
尺寸标注的基本概念
创建尺寸标注样式
修改尺寸标注样式

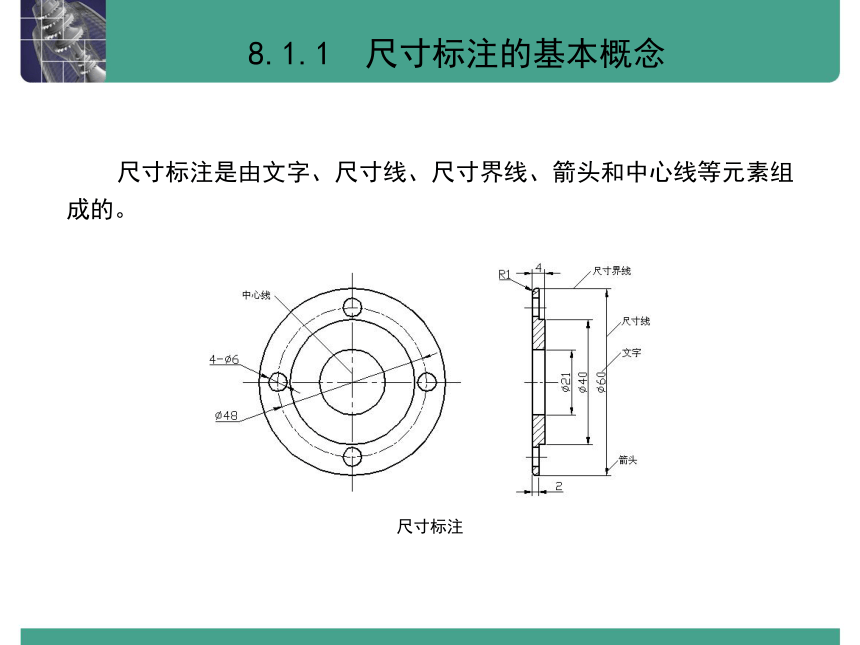

8.1.1 尺寸标注的基本概念
尺寸标注是由文字、尺寸线、尺寸界线、箭头和中心线等元素组成的。
尺寸标注

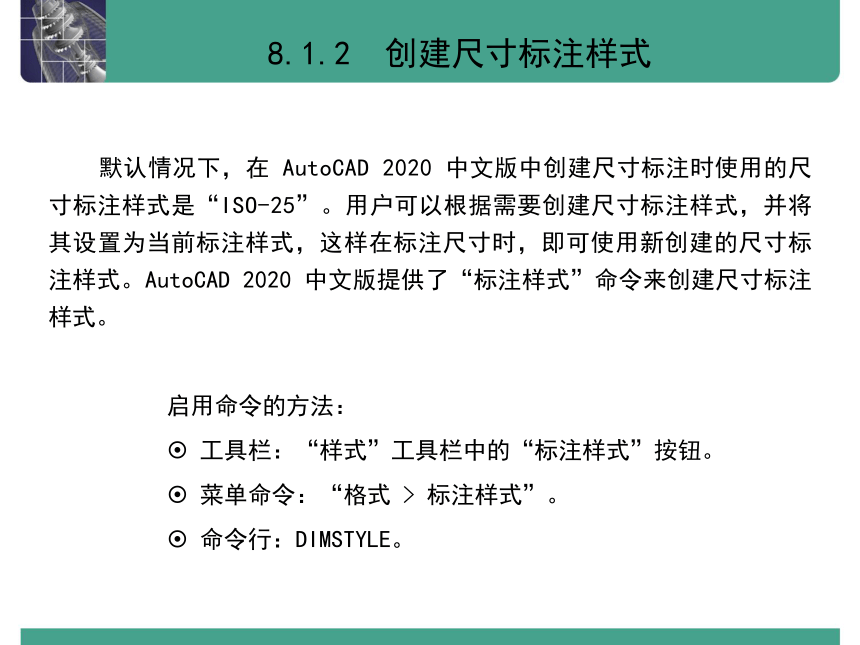

8.1.2 创建尺寸标注样式
默认情况下，在 AutoCAD 2020 中文版中创建尺寸标注时使用的尺寸标注样式是“ISO-25”。用户可以根据需要创建尺寸标注样式，并将其设置为当前标注样式，这样在标注尺寸时，即可使用新创建的尺寸标注样式。AutoCAD 2020 中文版提供了“标注样式”命令来创建尺寸标注样式。
启用命令的方法：
工具栏：“样式”工具栏中的“标注样式”按钮。
菜单命令：“格式 > 标注样式”。
命令行：DIMSTYLE。

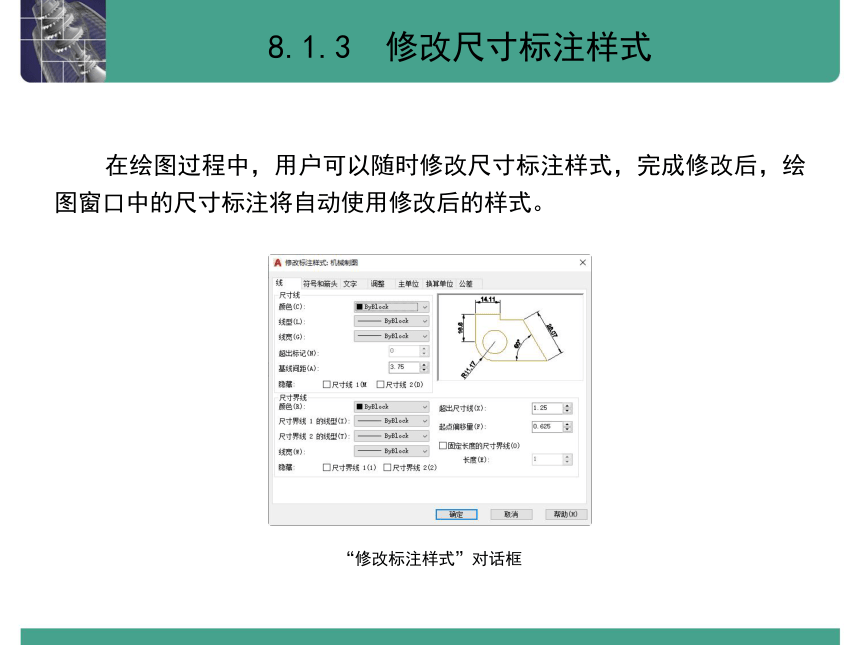

8.1.3 修改尺寸标注样式
在绘图过程中，用户可以随时修改尺寸标注样式，完成修改后，绘图窗口中的尺寸标注将自动使用修改后的样式。
“修改标注样式”对话框

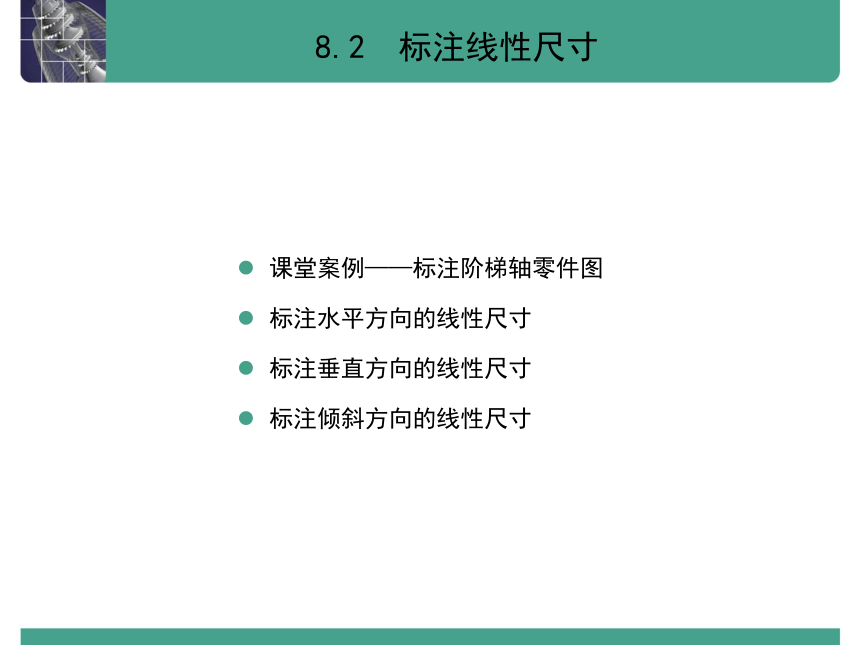

8.2 标注线性尺寸
课堂案例——标注阶梯轴零件图
标注水平方向的线性尺寸
标注垂直方向的线性尺寸
标注倾斜方向的线性尺寸

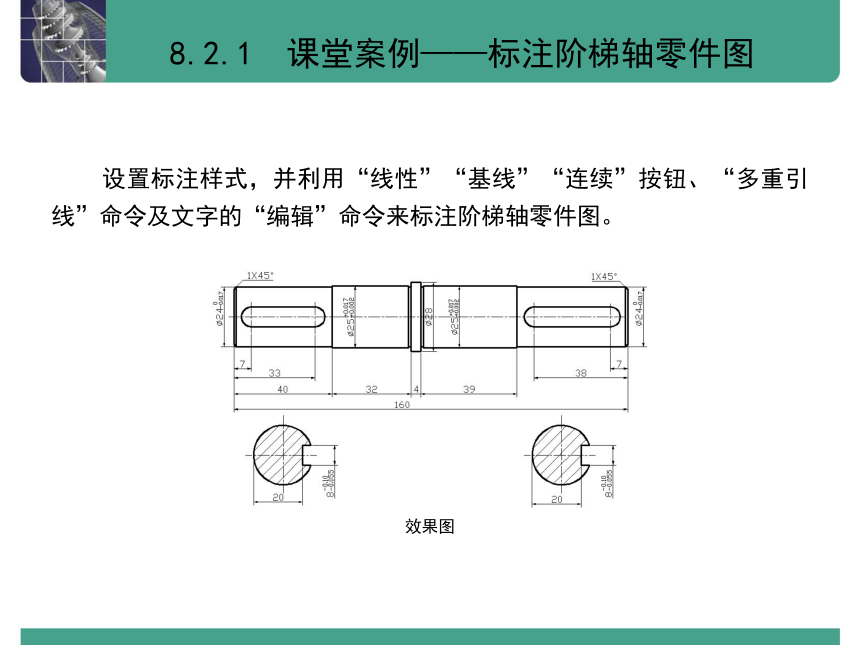

8.2.1 课堂案例——标注阶梯轴零件图
设置标注样式，并利用“线性”“基线”“连续”按钮、“多重引线”命令及文字的“编辑”命令来标注阶梯轴零件图。
效果图
8.2.2 标注水平方向的线性尺寸
使用“线性”命令可以标注水平方向的线性尺寸。
原图 标注后的图
8.2.3 标注垂直方向的线性尺寸
使用“线性”命令可以标注垂直方向的线性尺寸。
原图 标注后的图
8.2.4 标注倾斜方向的线性尺寸
使用“线性”命令可以标注倾斜方向的线性尺寸。
原图 标注后的图
8.3 标注对齐尺寸
使用“对齐”命令可以标注倾斜线段的长度，并且对齐尺寸的尺寸线平行于标注的图形对象。
启用命令的方法：
工具栏：“标注”工具栏中的“对齐”按钮。
菜单命令：“标注 > 对齐”。
命令行： DIMALIGNED（快捷命令：DAL）。
原图 标注后的图
8.4 标注半径尺寸
在标注半径尺寸的过程中，AutoCAD 2020 中文版会自动在标注文字前添加半径符号“R”。AutoCAD 2020 中文版提供了“半径”命令来标注半径尺寸，此命令常用于圆弧和圆角。
启用命令的方法：
工具栏：“标注”工具栏中的“半径”按钮。
菜单命令：“标注 > 半径”。
命令行： DIMRADIUS（快捷命令：DRA）。
8.5 标注直径尺寸
在标注直径尺寸的过程中，AutoCAD 2020 中文版会自动在标注文字前添加直径符号“φ”。AutoCAD 2020 中文版提供了“直径”命令来标注直径尺寸，此命令常用于圆。
启用命令的方法：
工具栏：“标注”工具栏中的“直径”按钮。
菜单命令：“标注 > 直径”。
命令行： DIMDIAMETER（快捷命令：DDI）。
8.6 标注角度尺寸
为了标注两条线段之间的夹角、3 点之间的角度及圆弧的包含角度，AutoCAD 2020 中文版提供了“角度”命令来标注角度尺寸。
启用命令的方法：
工具栏：“标注”工具栏中的“角度”按钮。
菜单命令：“标注 > 角度”。
命令行：DIMANGULAR（快捷命令：DAN）。
8.7 标注基线尺寸
启用“基线”命令可以为多个图形对象标注基线尺寸。基线尺寸是一组起点相同的尺寸，其特点是尺寸拥有相同的基准线。在标注基线尺寸之前，工程图中必须已有一个以上的尺寸标注，否则无法进行操作。
启用命令的方法：
工具栏：“标注”工具栏中的“基线”按钮。
菜单命令：“标注 > 基线”。
命令行：DIMBASELINE（快捷命令：DBA）。
8.8 标注连续尺寸
启用“连续”命令可以为图形对象标注连续尺寸。连续尺寸标注是工程制图中常用的一种标注形式，其特点是自动排列尺寸线。在标注过程中，AutoCAD 2020 中文版会自动将当前标注的尺寸终点处的尺寸界线作为下一标注尺寸起点处的尺寸界线。
启用命令的方法:
工具栏：“标注”工具栏中的“连续”按钮。
菜单命令：“标注 > 连续”。
命令行： DIMCONTINUE（快捷命令：DCO）。
8.9 标注形位公差
在 AutoCAD 2020 中文版中，使用“公差”命令可以标注零件的各种形位公差，如零件的形状、方向、位置及跳动的允许偏差等。
启用命令的方法:
工具栏：“标注”工具栏中的“公差”按钮。
菜单命令：“标注 > 公差”。
命令行：TOLERANCE（快捷命令：TOL）。
8.10 创建圆心标注
“圆心标记”命令用于创建圆心标注，即标注圆或圆弧的圆心符号。
启用命令的方法:
工具栏：“标注”工具栏中的“圆心标记”按钮。
菜单命令：“标注 > 圆心标记”。
命令行：DIMCENTER（快捷命令：DCE）。
8.11 创建引线注释
引线注释是由箭头、引线和注释文字组成的，AutoCAD 2020 中文版提供了“引线”命令来创建引线注释。
启用命令的方法:
命令行： QLEADER。
引线注释
8.11.1 设置引线注释的类型
“引线设置”对话框
可以在“引线设置”对话框中设置引线注释的样式。在命令行中输入“qleader”，按 Enter 键后，命令行提示“指定第一个引线点或 [设置(S)] <设置>:”，此时按 Enter 键，弹出“引线设置”对话框。
8.11.2 控制引线及箭头的外观
“引线和箭头”选项卡
在“引线设置”对话框中，单击“引线和箭头”选项卡，从中可以设置引线注释的引线和箭头样式。
8.11.3 设置引线注释的对齐方式
“附着”选项卡 文字附着的位置
在“引线设置”对话框中单击“附着”选项卡，从中可以设置引线和多行文字注释的附着位置。只有在“注释”选项卡中选择了“多行文字”单选按钮时，“附着”选项卡才为可选择状态。
8.12 快速标注
为了提高标注尺寸的效率，AutoCAD 2020 中文版提供了“快速标注”命令，使用此命令可以快速标注基线尺寸、连续尺寸，还可以快速标注圆或圆弧的角度尺寸等。启用“快速标注”命令后，一次性选择多个图形对象，AutoCAD 2020 中文版将自动完成标注操作。
启用命令的方法：
工具栏：“标注”工具栏中的“快速标注”按钮。
菜单命令：“标注 > 快速标注”。
命令行：QDIM。
8.13 课堂练习—标注压盖零件图
利用“线性”“半径”“直径”命令等标注压盖零件图。
效果图
8.14 课后习题—标注圆锥齿轮轴
利用“线性”“半径”“基线”“连续”“角度”“快速标注”命令等标注圆锥齿轮轴。
效果图
