(共24张PPT)

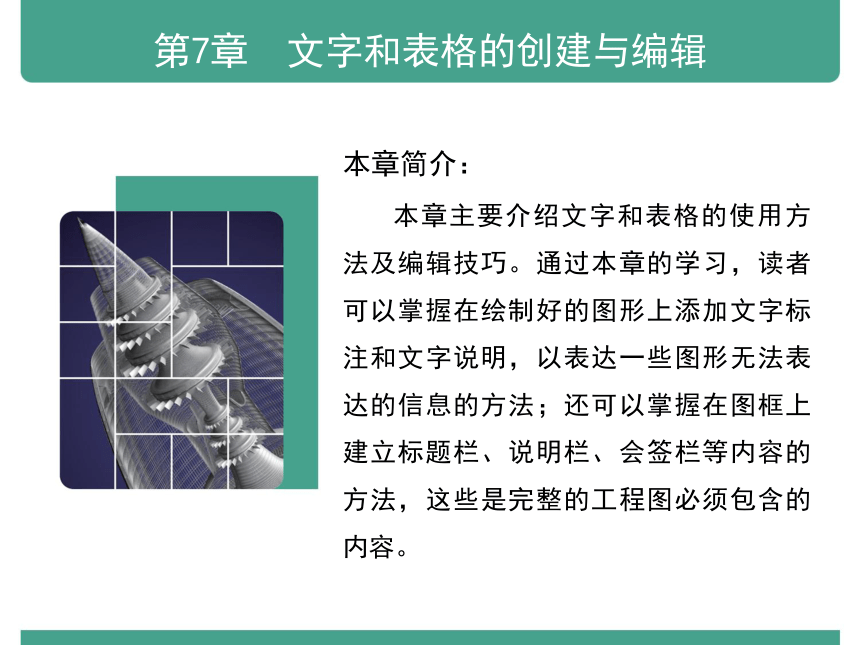

第7章　文字和表格的创建与编辑
本章简介：
本章主要介绍文字和表格的使用方法及编辑技巧。通过本章的学习，读者可以掌握在绘制好的图形上添加文字标注和文字说明，以表达一些图形无法表达的信息的方法；还可以掌握在图框上建立标题栏、说明栏、会签栏等内容的方法，这些是完整的工程图必须包含的内容。

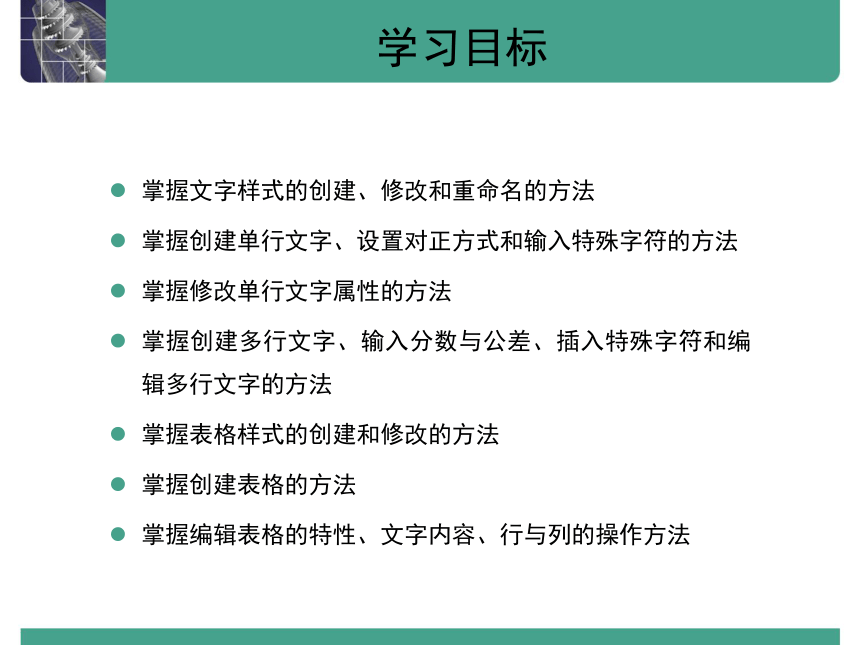

学习目标
掌握文字样式的创建、修改和重命名的方法
掌握创建单行文字、设置对正方式和输入特殊字符的方法
掌握修改单行文字属性的方法
掌握创建多行文字、输入分数与公差、插入特殊字符和编辑多行文字的方法
掌握表格样式的创建和修改的方法
掌握创建表格的方法
掌握编辑表格的特性、文字内容、行与列的操作方法

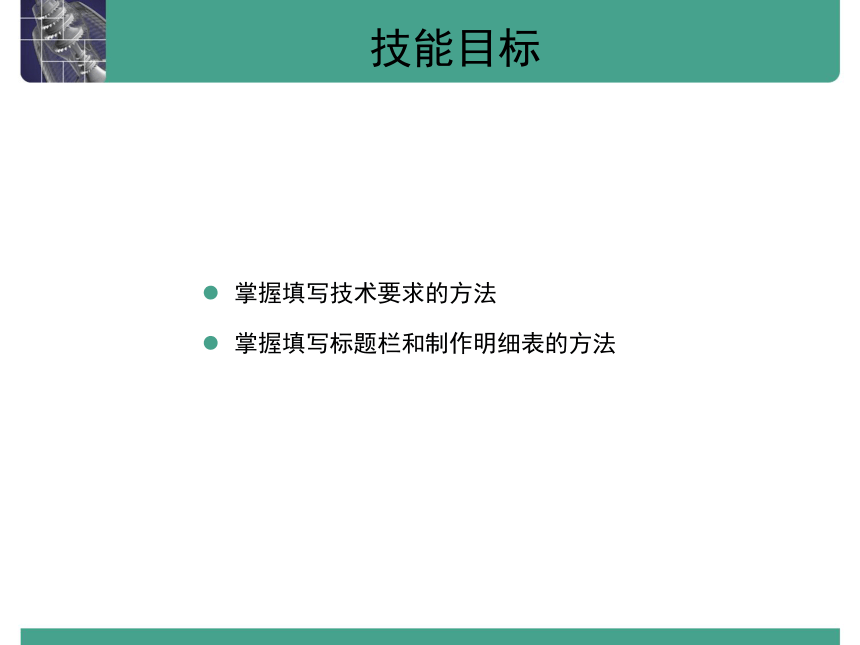

技能目标
掌握填写技术要求的方法
掌握填写标题栏和制作明细表的方法

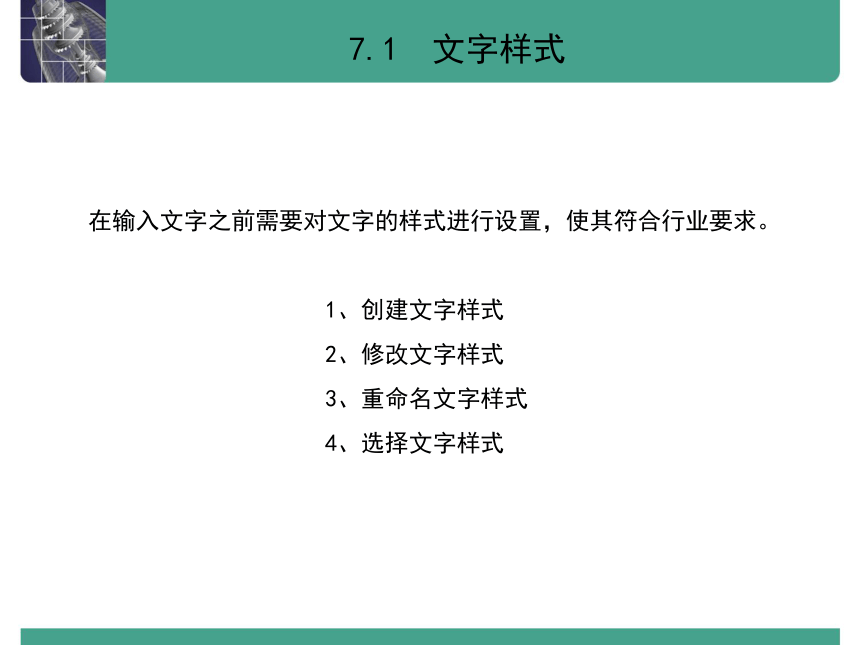

7.1 文字样式
在输入文字之前需要对文字的样式进行设置，使其符合行业要求。
1、创建文字样式
2、修改文字样式
3、重命名文字样式
4、选择文字样式

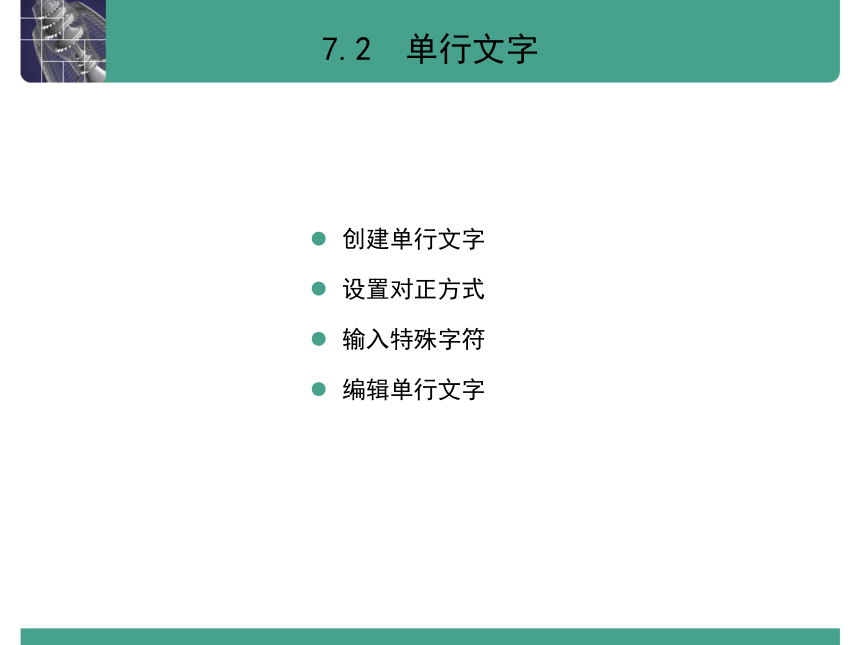

7.2　单行文字
创建单行文字
设置对正方式
输入特殊字符
编辑单行文字

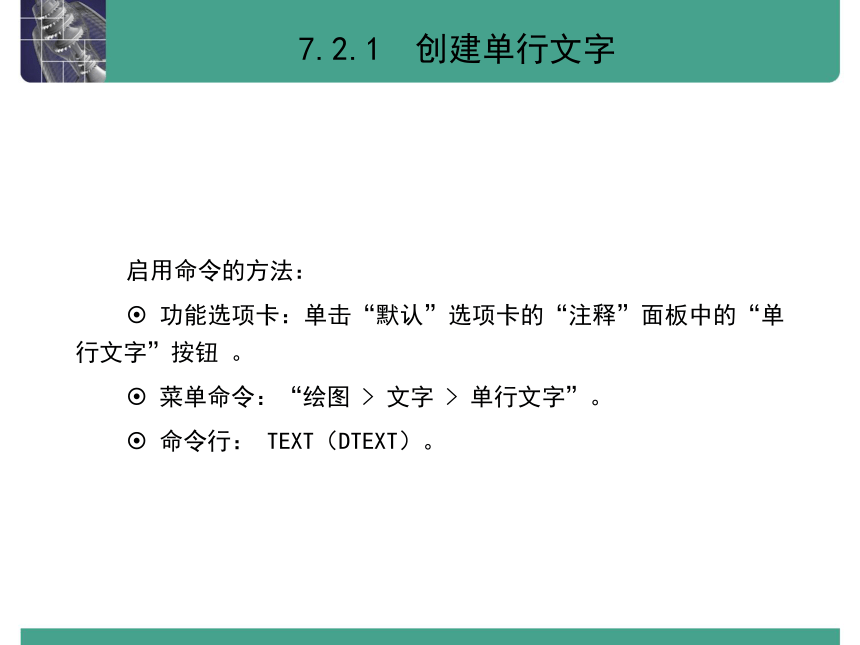

7.2.1 创建单行文字
启用命令的方法：
功能选项卡：单击“默认”选项卡的“注释”面板中的“单行文字”按钮 。
菜单命令：“绘图 > 文字 > 单行文字”。
命令行： TEXT（DTEXT）。

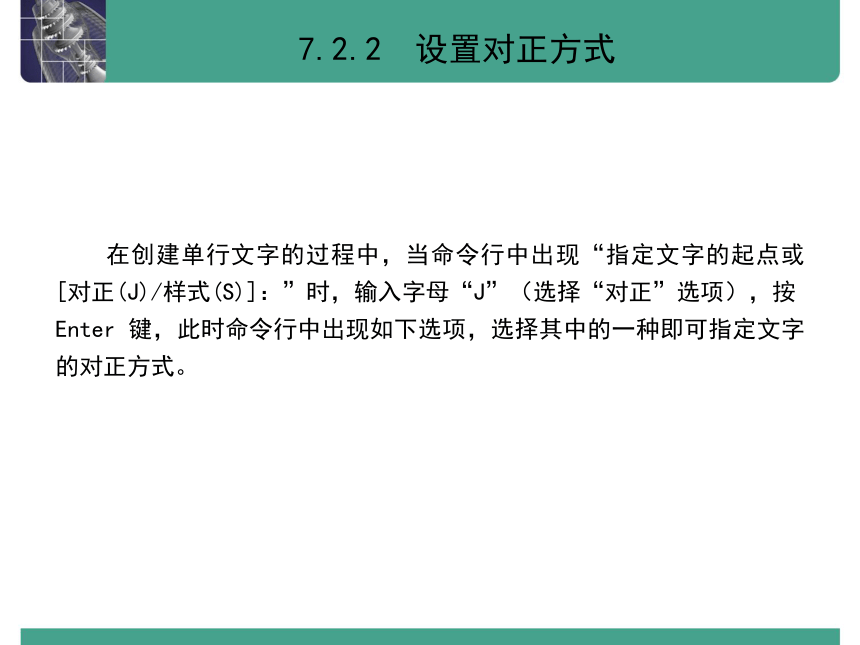

7.2.2 设置对正方式
在创建单行文字的过程中，当命令行中出现“指定文字的起点或[对正(J)/样式(S)]：”时，输入字母“J”（选择“对正”选项），按 Enter 键，此时命令行中出现如下选项，选择其中的一种即可指定文字的对正方式。

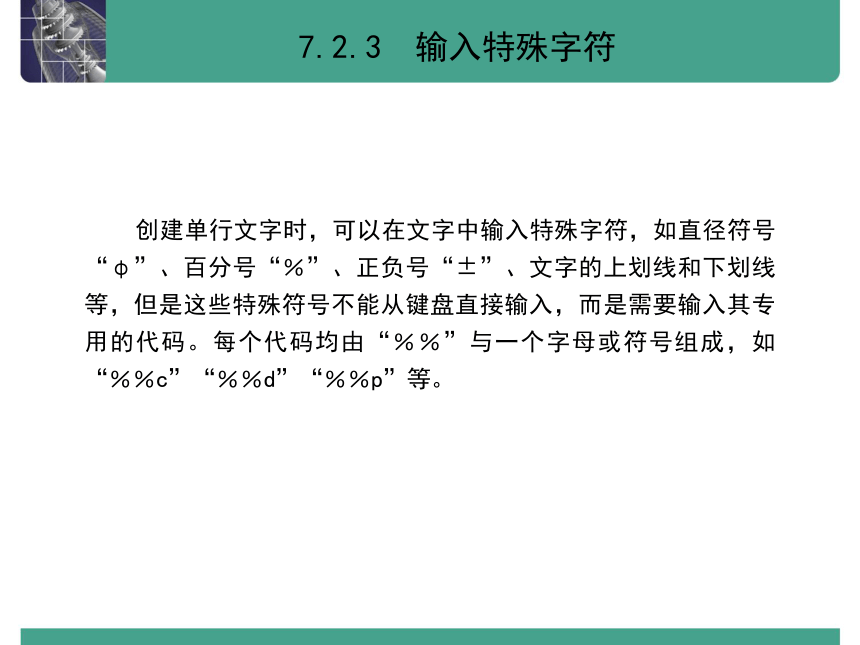

7.2.3 输入特殊字符
创建单行文字时，可以在文字中输入特殊字符，如直径符号“φ”、百分号“％”、正负号“±”、文字的上划线和下划线等，但是这些特殊符号不能从键盘直接输入，而是需要输入其专用的代码。每个代码均由“％％”与一个字母或符号组成，如“％％c”“％％d”“％％p”等。

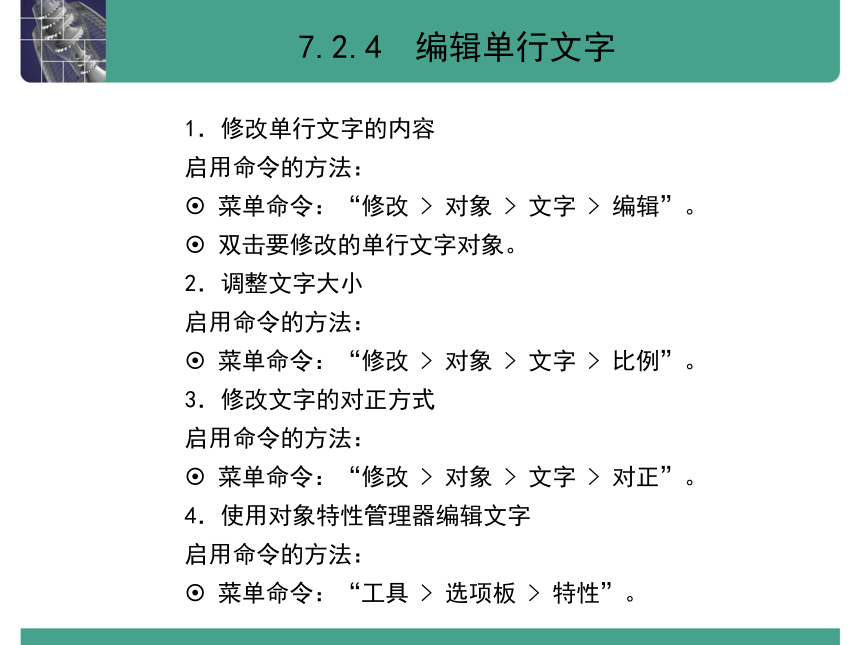

7.2.4 编辑单行文字
1．修改单行文字的内容
启用命令的方法：
菜单命令：“修改 > 对象 > 文字 > 编辑”。
双击要修改的单行文字对象。
2．调整文字大小
启用命令的方法：
菜单命令：“修改 > 对象 > 文字 > 比例”。
3．修改文字的对正方式
启用命令的方法：
菜单命令：“修改 > 对象 > 文字 > 对正”。
4．使用对象特性管理器编辑文字
启用命令的方法：
菜单命令：“工具 > 选项板 > 特性”。
7.3　多行文字
课堂案例——填写技术要求 1
创建多行文字
设置文字的字体与高度
输入分数与公差
以选择方式输入特殊字符
编辑多行文字
7.3.1 课堂案例——填写技术要求 1
利用“多行文字”按钮填写技术要求。
效果图
7.3.2 创建多行文字
AutoCAD 2020 中文版提供了“多行文字”命令来输入多行文字。
启用命令的方法：
工具栏：“绘图”工具栏中的“多行文字”按钮。
菜单命令：“绘图 > 文字 > 多行文字”。
命令行： MTEXT。
7.3.3 设置文字的字体与高度
“文字编辑器”选项卡用于设置多行文字的文字样式和字符格式。
“文字编辑器”选项卡
7.3.4 输入分数与公差
“文字编辑器”选项卡的“格式”面板中的“堆叠”按钮 用于设置有分数、公差等形式的文字，通常使用“/”“^”“#”等符号设置文字的堆叠形式。
7.3.5 以选择方式输入特殊字符
使用“多行文字”命令也可以输入相应的特殊字符。
单击“文字编辑器”选项卡的“插入”面板中的“符号”按钮 ，弹出下拉列表框，从中可以选择相应的特殊字符。下拉列表框中选项的右侧标明了特殊字符的代码。
“符号”按钮快捷菜单
7.3.6 编辑多行文字
AutoCAD 2020 中文版提供了“编辑”命令来编辑多行文字的内容。
启用命令的方法:
菜单命令：“修改 > 对象 > 文字 > 编辑”。
7.4 表格创建和编辑
课堂案例——填写标题栏、技术要求和制作明细表
创建表格样式
修改表格样式
创建表格
编辑表格
7.4.1 课堂案例—填写标题栏、技术要求和制作明细表
使用“表格样式”按钮创建表格样式，使用“表格”按钮 和“单行文字”命令填写标题栏、技术要求和制作明细表。
效果图
7.4.2 创建表格样式
启用命令的方法：
工具栏：“样式”工具栏中的“表格样式”按钮。
菜单命令：“格式 > 表格样式”。
命令行： tablestyle。
“表格样式”对话框
7.4.3 修改表格样式
若需要修改表格样式，可以选择“格式 > 表格样式”命令，弹出“表格样式”对话框。在“样式”列表框内选择表格样式，单击“修改”按钮，弹出“修改表格样式：表格样式”对话框，从中修改表格的各项属性。修改完成后，单击“确定”按钮，完成表格样式的修改。
“修改表格样式”对话框
7.4.4 创建表格
启用“表格”命令可以方便、快速地创建图纸所需的表格。
启用命令的方法：
工具栏：“绘图”工具栏中的“表格”按钮。
菜单命令：“绘图 > 表格”。
命令行： TABLE。
7.4.5 编辑表格
通过调整表格的样式，可以对表格的特性进行编辑；通过文字编辑工具，可以对表格中的文字进行编辑；通过在表格中插入块，可以对块进行编辑；通过编辑夹点，可以调整表格中行与列的大小。
1．编辑表格的特性
2．编辑表格中的文字
3．编辑表格中的行与列
7.5 课堂练习—填写技术要求2
使用“多行文字”按钮和“文字编辑器”选项卡设置文字的字体为宋体，宽度因子为 0.7，并输入下列技术要求。
效果图
7.6 课后习题—填写圆锥齿轮轴零件图的技术要求、标题栏和制作明细表
效果图
使用“多行文字”“单行文字”“表格”按钮创建表格，并填写圆锥齿轮轴零件图的技术要求、标题栏和制作明细表。
