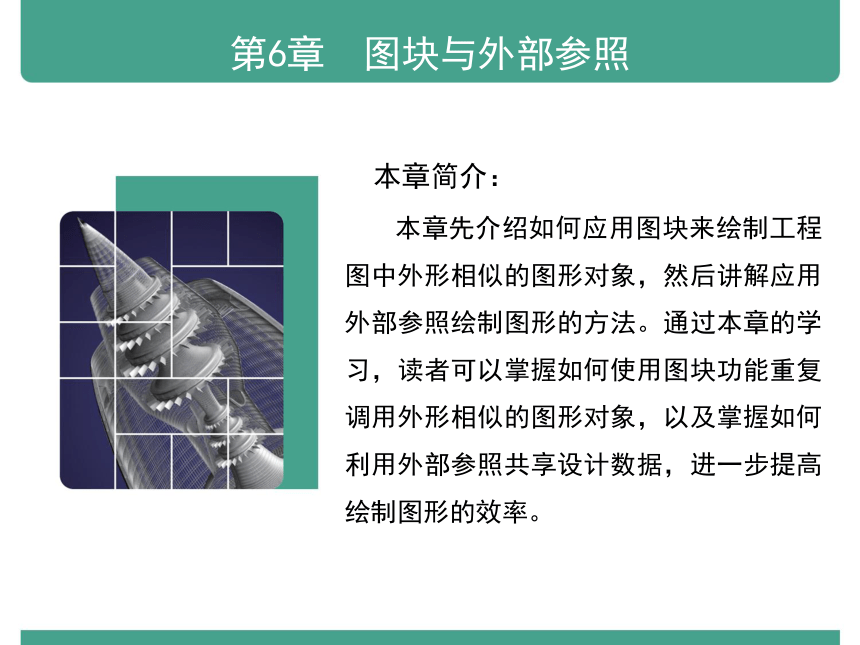

第6章　图块与外部参照
　本章简介：
本章先介绍如何应用图块来绘制工程图中外形相似的图形对象，然后讲解应用外部参照绘制图形的方法。通过本章的学习，读者可以掌握如何使用图块功能重复调用外形相似的图形对象，以及掌握如何利用外部参照共享设计数据，进一步提高绘制图形的效率。

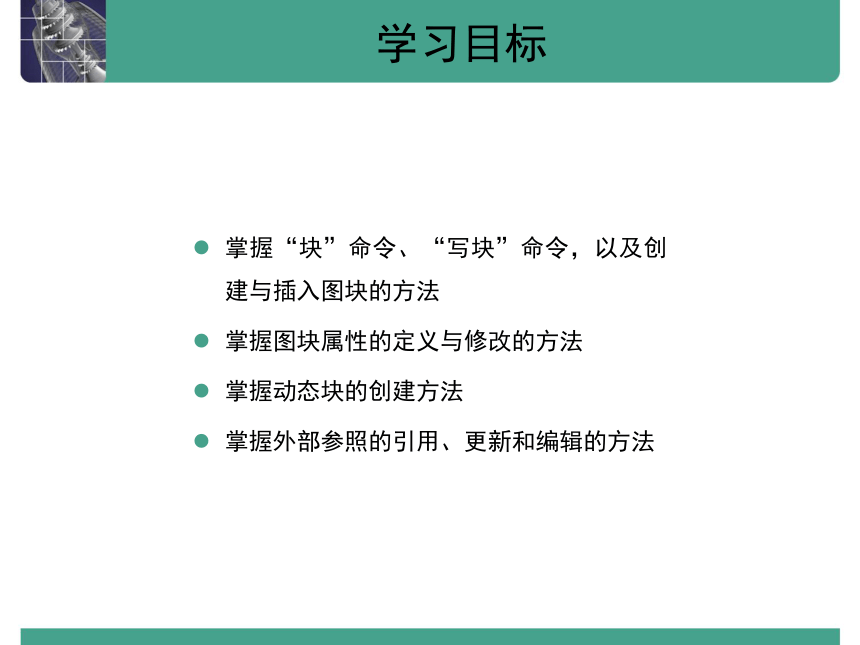

学习目标
掌握“块”命令、“写块”命令，以及创建与插入图块的方法
掌握图块属性的定义与修改的方法
掌握动态块的创建方法
掌握外部参照的引用、更新和编辑的方法

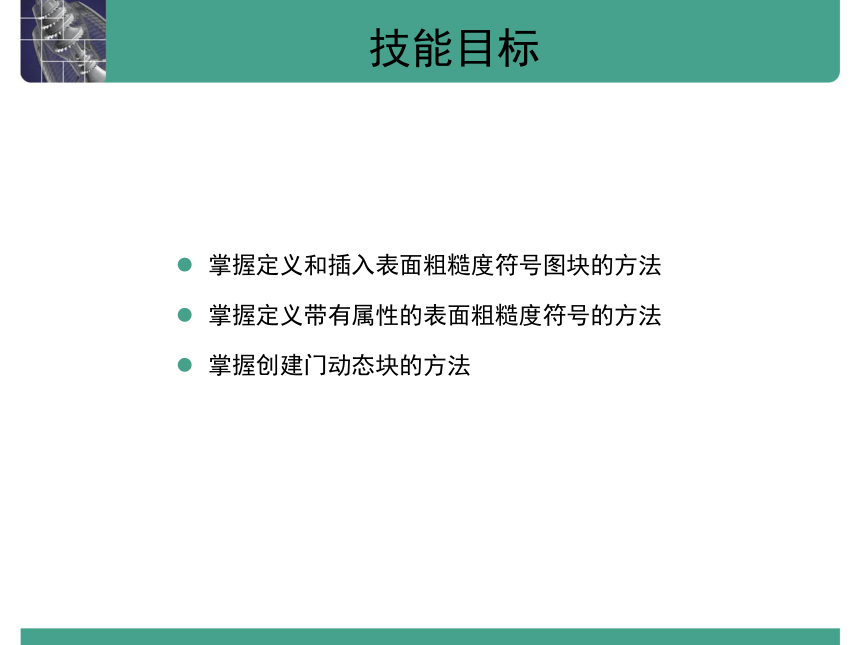

技能目标
掌握定义和插入表面粗糙度符号图块的方法
掌握定义带有属性的表面粗糙度符号的方法
掌握创建门动态块的方法

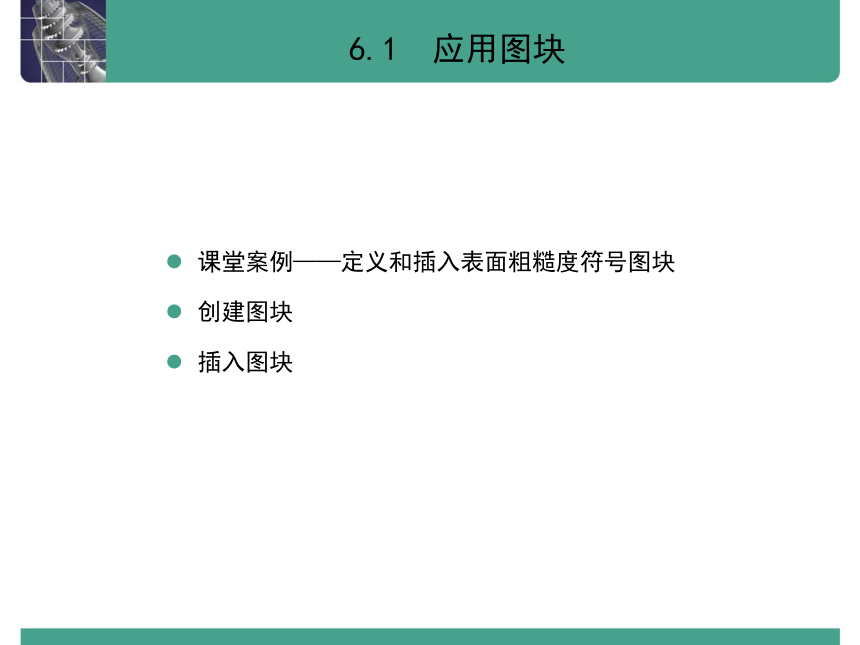

6.1　应用图块
课堂案例——定义和插入表面粗糙度符号图块
创建图块
插入图块

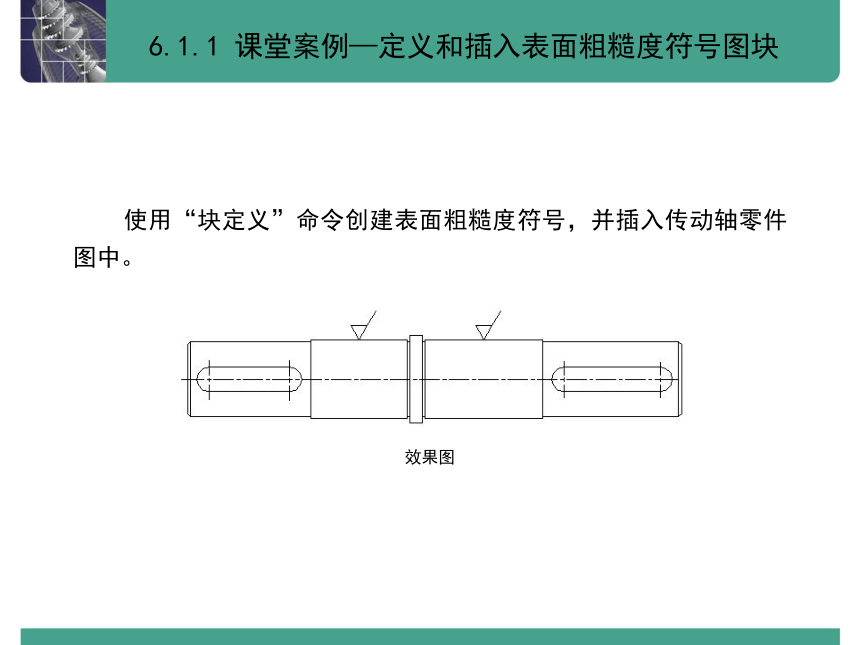

6.1.1 课堂案例—定义和插入表面粗糙度符号图块
使用“块定义”命令创建表面粗糙度符号，并插入传动轴零件图中。
效果图

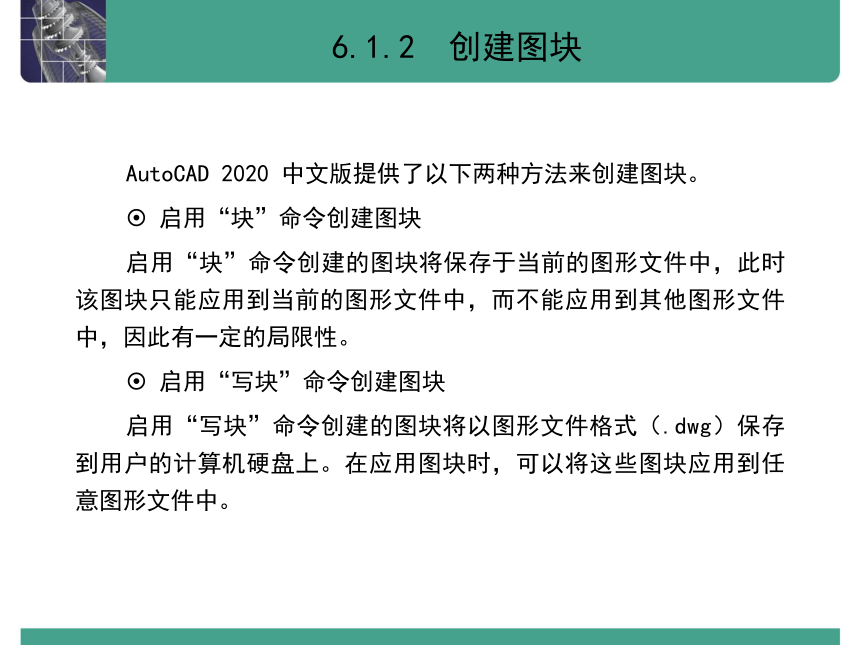

6.1.2 创建图块
AutoCAD 2020 中文版提供了以下两种方法来创建图块。
启用“块”命令创建图块
启用“块”命令创建的图块将保存于当前的图形文件中，此时该图块只能应用到当前的图形文件中，而不能应用到其他图形文件中，因此有一定的局限性。
启用“写块”命令创建图块
启用“写块”命令创建的图块将以图形文件格式（.dwg）保存到用户的计算机硬盘上。在应用图块时，可以将这些图块应用到任意图形文件中。

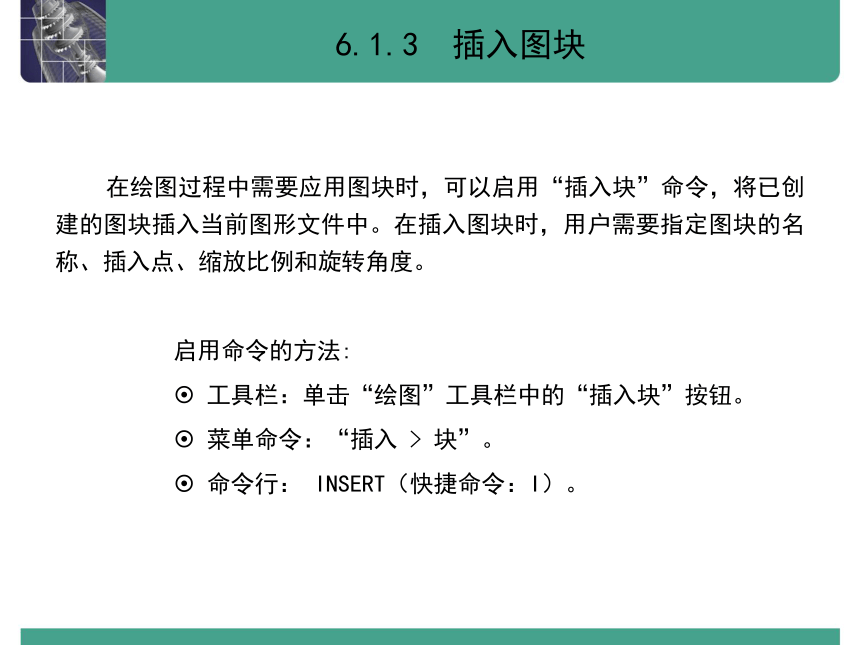

6.1.3 插入图块
在绘图过程中需要应用图块时，可以启用“插入块”命令，将已创建的图块插入当前图形文件中。在插入图块时，用户需要指定图块的名称、插入点、缩放比例和旋转角度。
启用命令的方法:
工具栏：单击“绘图”工具栏中的“插入块”按钮。
菜单命令：“插入 > 块”。
命令行： INSERT（快捷命令：I）。

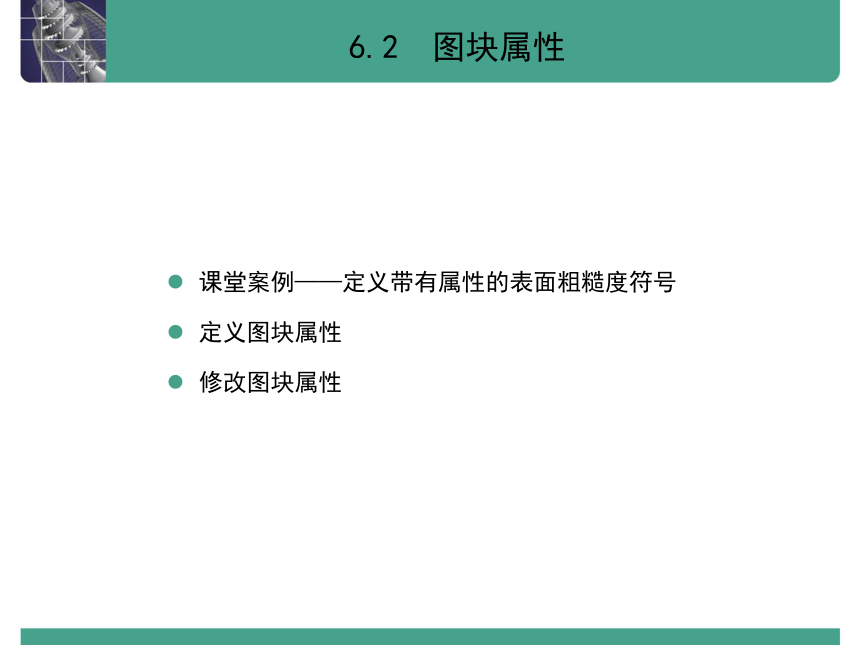

6.2　图块属性
课堂案例——定义带有属性的表面粗糙度符号
定义图块属性
修改图块属性

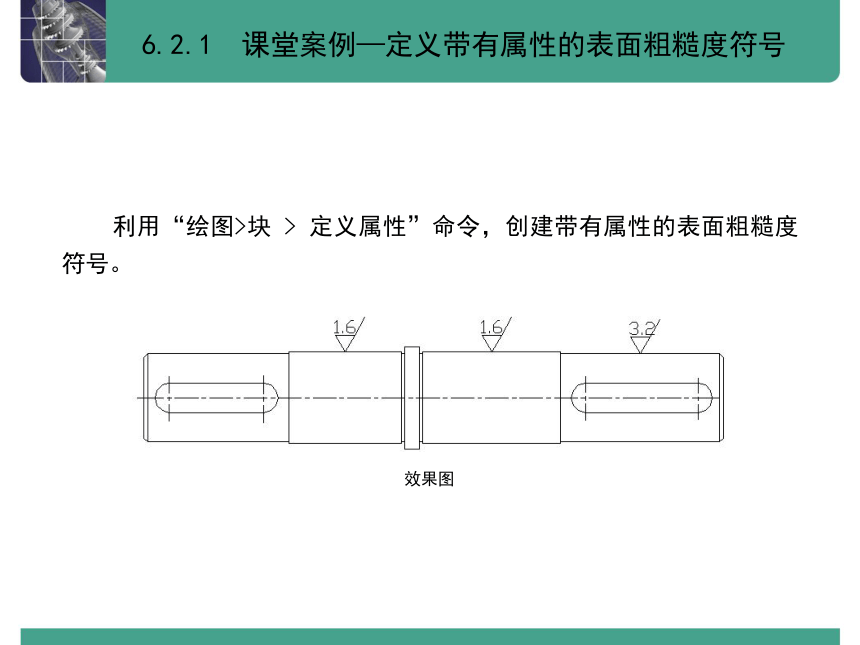

6.2.1 课堂案例—定义带有属性的表面粗糙度符号
利用“绘图>块 > 定义属性”命令，创建带有属性的表面粗糙度符号。
效果图
6.2.2 定义图块属性
定义带有属性的图块时，需要将作为图块的图形和标记图块属性的信息都定义为图块。
启用命令的方法:
功能选项卡：单击“插入”选项卡中的“定义属性”按钮 。
菜单命令：“绘图 > 块 > 定义属性”。
命令行： ATTDEF。
6.2.3 修改图块属性
1．修改单个图块的属性
创建带有属性的图块之后，可以对其属性进行修改，如修改属性标记和属性提示等。
2．修改图块的参数值
启用“编辑属性”命令，可以直接修改图块的参数值。
3．块属性管理器
当图形中存在多种图块时，可以启用“块属性管理器 ”命令来管理所有图块的属性。
6.3 动态块
课堂案例—创建门动态块
创建动态块
6.3.1 课堂案例—创建门动态块
利用“块编辑器”按钮创建门动态块。
效果图
6.3.2 创建动态块
用户在操作过程中可以轻松地更改图形中的动态块参照，而不用搜索另一个图块以插入或重定义现有的图块。在 AutoCAD 2020 中文版中，可以利用块编辑器来创建动态块。
启用“块编辑器”命令有以下几种方法。
菜单命令：“工具 > 块编辑器”。
命令行：“BEDIT”（快捷命令为 BE）。
功能选项卡：单击“插入”选项卡的“块
定义”面板中的“块编辑器”按钮 。
6.4 外部参照
引用外部参照
更新外部参照
编辑外部参照
6.4.1 引用外部参照
外部参照将数据保存于一个外部参照文件中，当前图形数据库中仅存放外部文件的一个引用。使用“外部参照”命令可以附加、覆盖、连接或更新外部参照图形。
启用命令的方法：
工具栏：“参照”工具栏中的“附着外部参照”按钮。
命令行： XATTACH。
6.4.2 更新外部参照
当在图形中引用了外部参照文件时，在修改外部参照后，AutoCAD 2020 中文版并不会自动更新当前图形中的外部参照，而是需要用户启用“外部参照管理器”命令重新加载来更新。
启用命令的方法：
工具栏：“参照”工具栏中的“外部参照”按钮。
菜单命令：“插入 > 外部参照”。
命令行： EXTERNALREFERENCES 。
6.4.3 编辑外部参照
由于外部参照文件不属于当前文件的内容，所以当外部参照文件的内容比较繁杂时，只能进行少量的编辑工作。如果要对外部参照文件进行大量修改，建议打开原始图形文件。
启用命令的方法：
菜单命令：“工具 > 外部参照和块在位编辑 > 在位编辑参照”。
命令行：REFEDIT。
6.5 课堂练习—插入深沟球轴承图块
利用 AutoCAD 2020 中文版自带的图形库绘制深沟球轴承。
效果图
6.6 课后习题—绘制会议室平面布置图
使用“插入块”“移动”“旋转”“镜像”“环形阵列”“复制”按钮绘制会议室平面布置图。
效果图
