(共47张PPT)

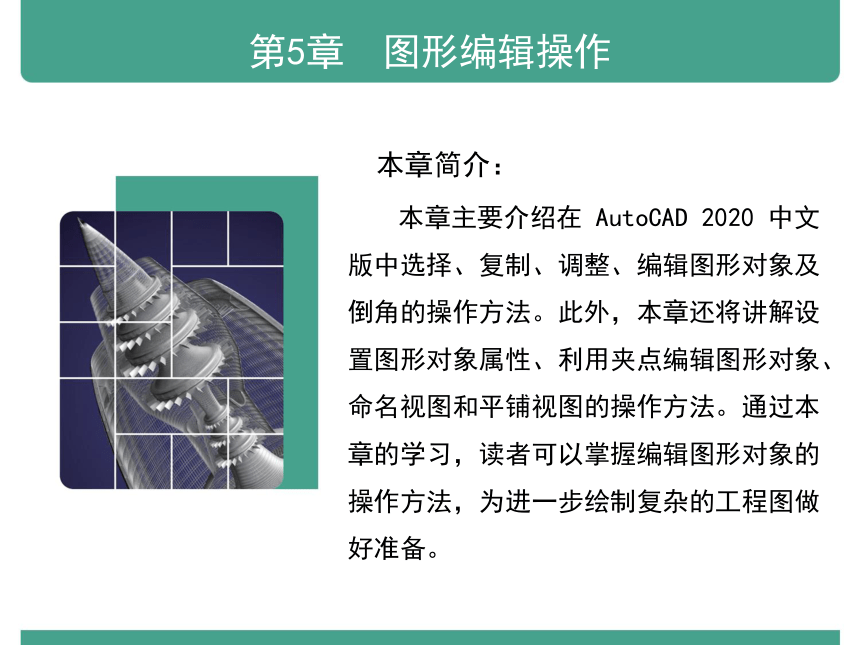

第5章　图形编辑操作
　本章简介：
本章主要介绍在 AutoCAD 2020 中文版中选择、复制、调整、编辑图形对象及倒角的操作方法。此外，本章还将讲解设置图形对象属性、利用夹点编辑图形对象、命名视图和平铺视图的操作方法。通过本章的学习，读者可以掌握编辑图形对象的操作方法，为进一步绘制复杂的工程图做好准备。

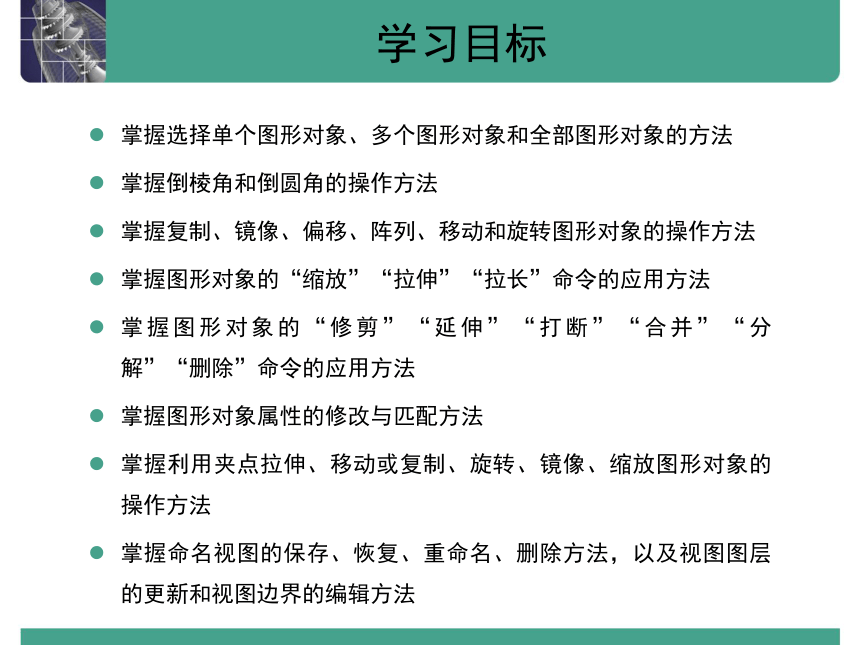

学习目标
掌握选择单个图形对象、多个图形对象和全部图形对象的方法
掌握倒棱角和倒圆角的操作方法
掌握复制、镜像、偏移、阵列、移动和旋转图形对象的操作方法
掌握图形对象的“缩放”“拉伸”“拉长”命令的应用方法
掌握图形对象的“修剪”“延伸”“打断”“合并”“分解”“删除”命令的应用方法
掌握图形对象属性的修改与匹配方法
掌握利用夹点拉伸、移动或复制、旋转、镜像、缩放图形对象的操作方法
掌握命名视图的保存、恢复、重命名、删除方法，以及视图图层的更新和视图边界的编辑方法

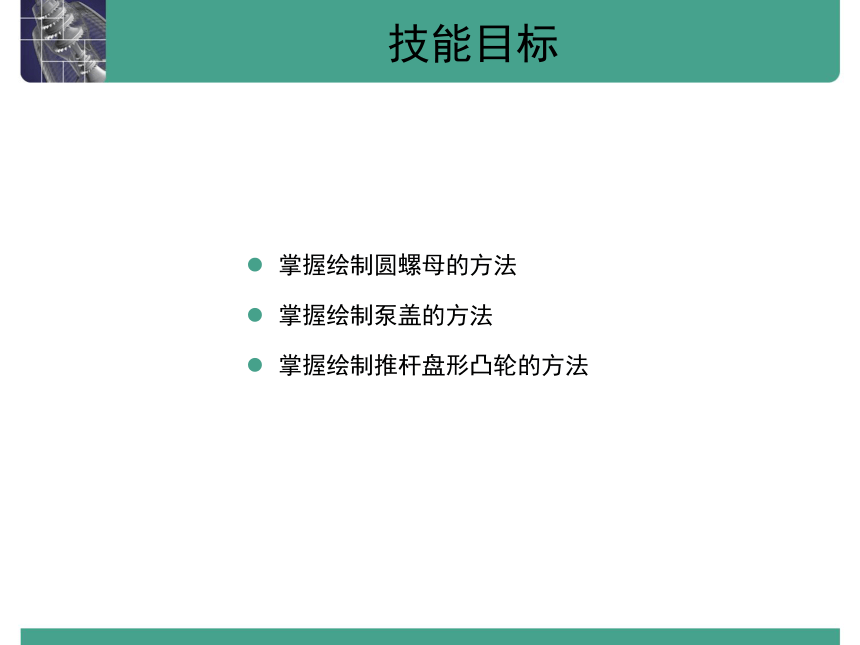

技能目标
掌握绘制圆螺母的方法
掌握绘制泵盖的方法
掌握绘制推杆盘形凸轮的方法

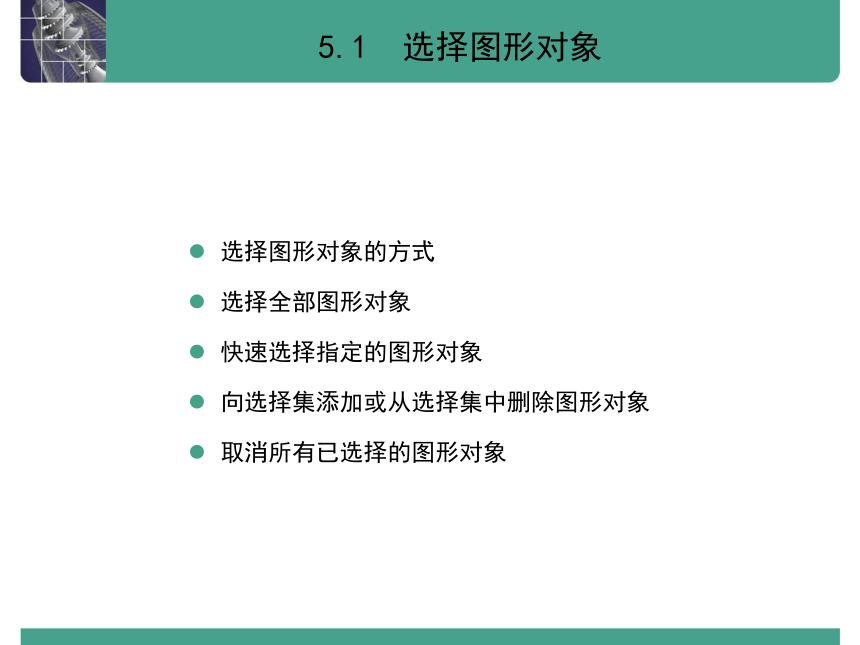

5.1 选择图形对象
选择图形对象的方式
选择全部图形对象
快速选择指定的图形对象
向选择集添加或从选择集中删除图形对象
取消所有已选择的图形对象

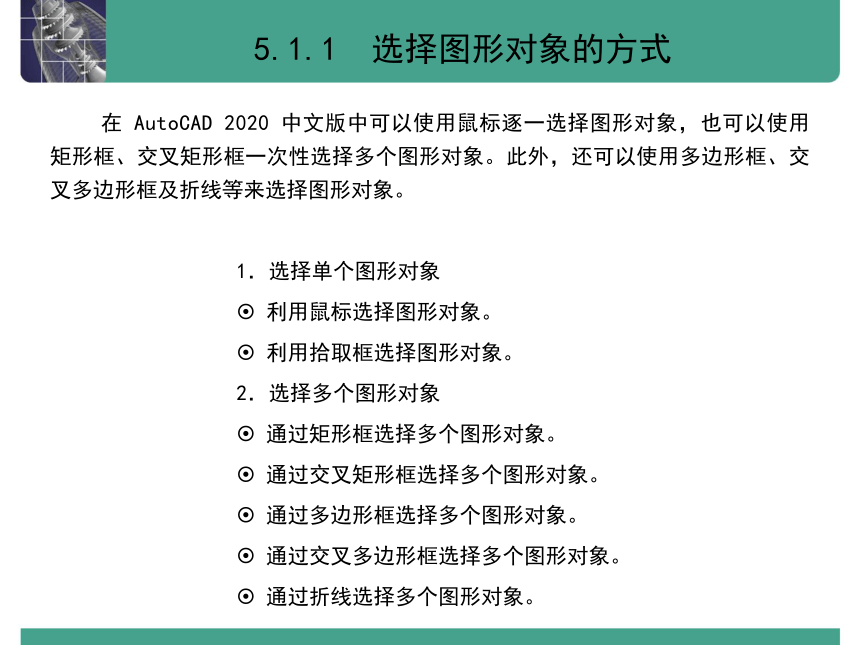

5.1.1 选择图形对象的方式
在 AutoCAD 2020 中文版中可以使用鼠标逐一选择图形对象，也可以使用矩形框、交叉矩形框一次性选择多个图形对象。此外，还可以使用多边形框、交叉多边形框及折线等来选择图形对象。
1．选择单个图形对象
利用鼠标选择图形对象。
利用拾取框选择图形对象。
2．选择多个图形对象
通过矩形框选择多个图形对象。
通过交叉矩形框选择多个图形对象。
通过多边形框选择多个图形对象。
通过交叉多边形框选择多个图形对象。
通过折线选择多个图形对象。

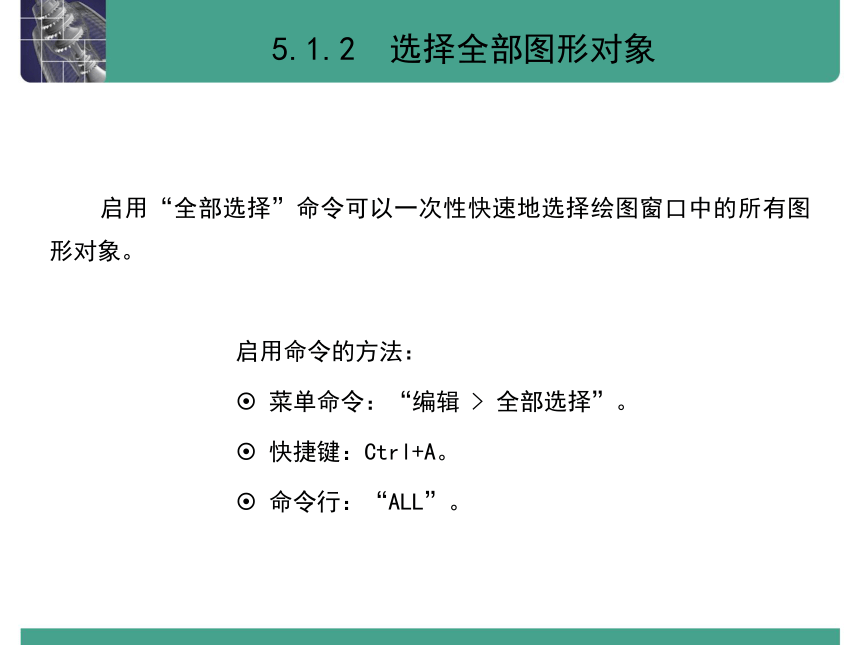

5.1.2 选择全部图形对象
启用“全部选择”命令可以一次性快速地选择绘图窗口中的所有图形对象。
启用命令的方法：
菜单命令：“编辑 > 全部选择”。
快捷键：Ctrl+A。
命令行：“ALL”。

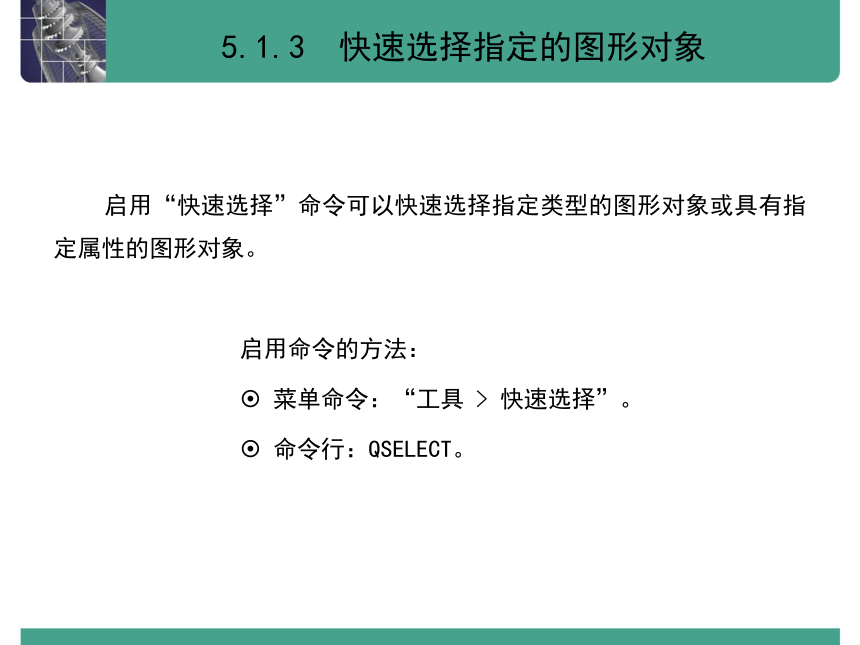

5.1.3 快速选择指定的图形对象
启用“快速选择”命令可以快速选择指定类型的图形对象或具有指定属性的图形对象。
启用命令的方法：
菜单命令：“工具 > 快速选择”。
命令行：QSELECT。

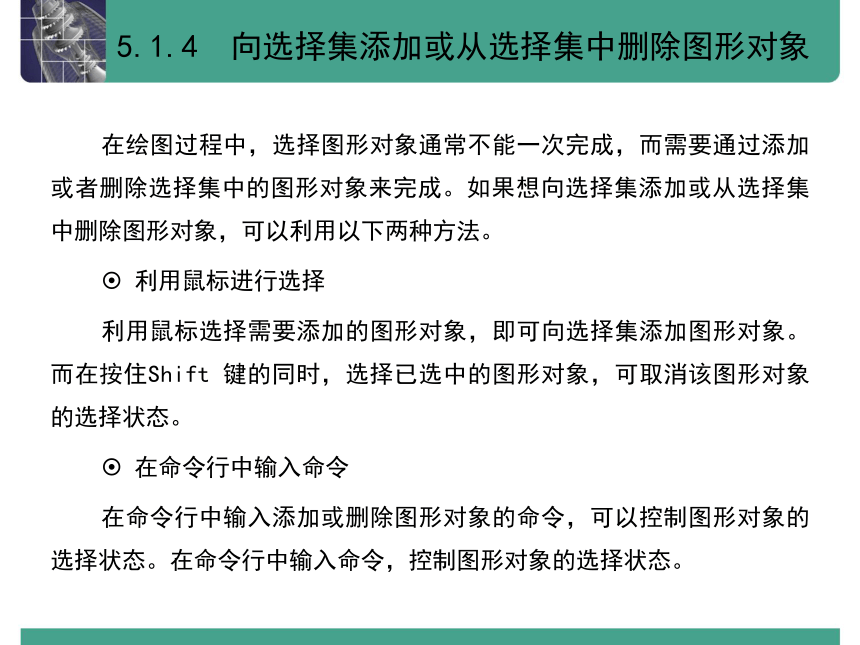

5.1.4 向选择集添加或从选择集中删除图形对象
在绘图过程中，选择图形对象通常不能一次完成，而需要通过添加或者删除选择集中的图形对象来完成。如果想向选择集添加或从选择集中删除图形对象，可以利用以下两种方法。
利用鼠标进行选择
利用鼠标选择需要添加的图形对象，即可向选择集添加图形对象。而在按住Shift 键的同时，选择已选中的图形对象，可取消该图形对象的选择状态。
在命令行中输入命令
在命令行中输入添加或删除图形对象的命令，可以控制图形对象的选择状态。在命令行中输入命令，控制图形对象的选择状态。

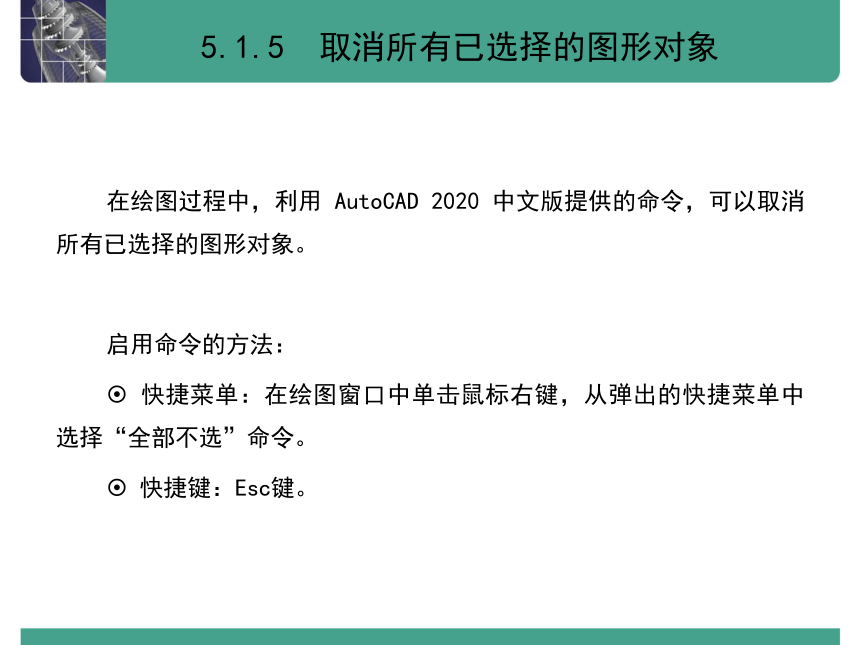

5.1.5 取消所有已选择的图形对象
在绘图过程中，利用 AutoCAD 2020 中文版提供的命令，可以取消所有已选择的图形对象。
启用命令的方法：
快捷菜单：在绘图窗口中单击鼠标右键，从弹出的快捷菜单中选择“全部不选”命令。
快捷键：Esc键。

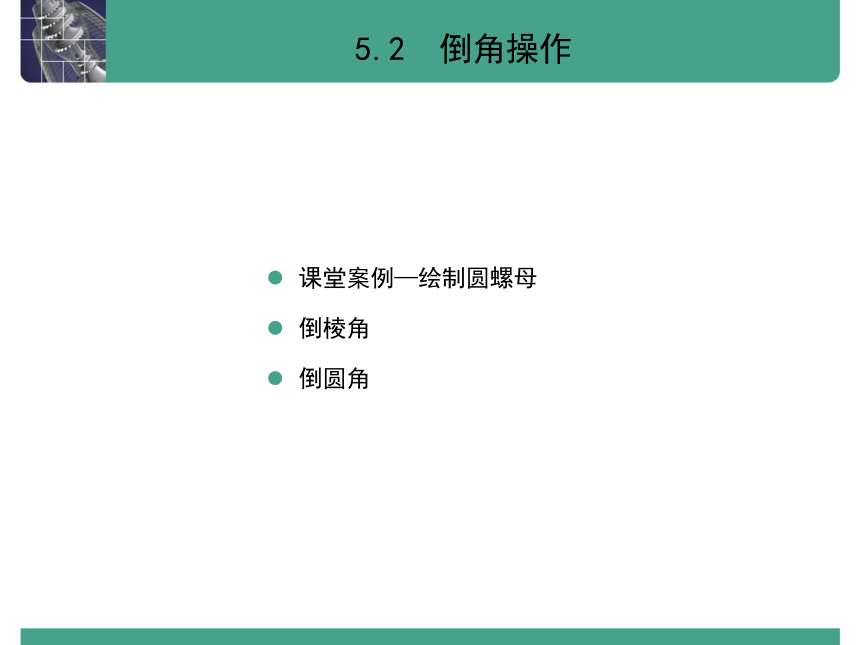

5.2 倒角操作
课堂案例—绘制圆螺母
倒棱角
倒圆角

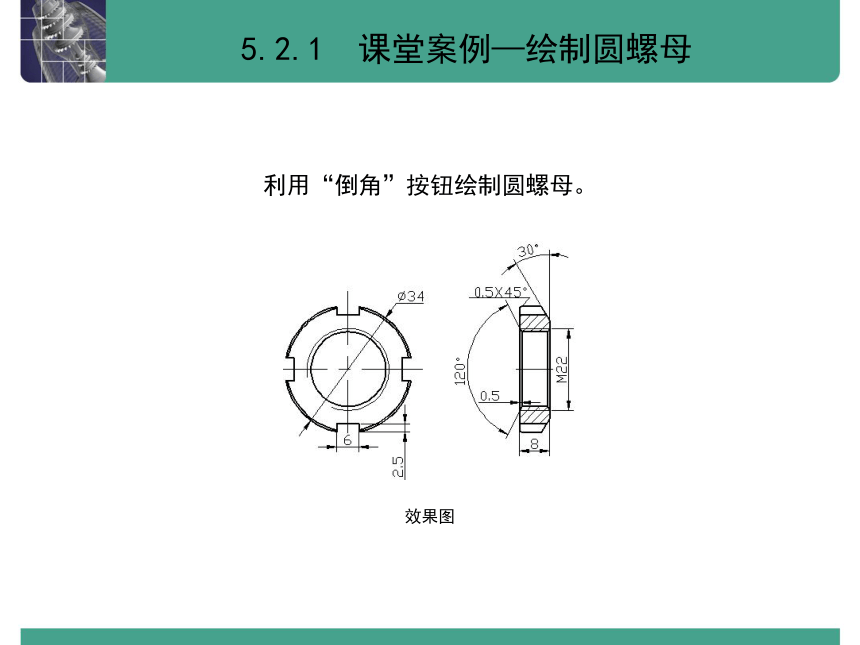

5.2.1 课堂案例—绘制圆螺母
利用“倒角”按钮绘制圆螺母。
效果图

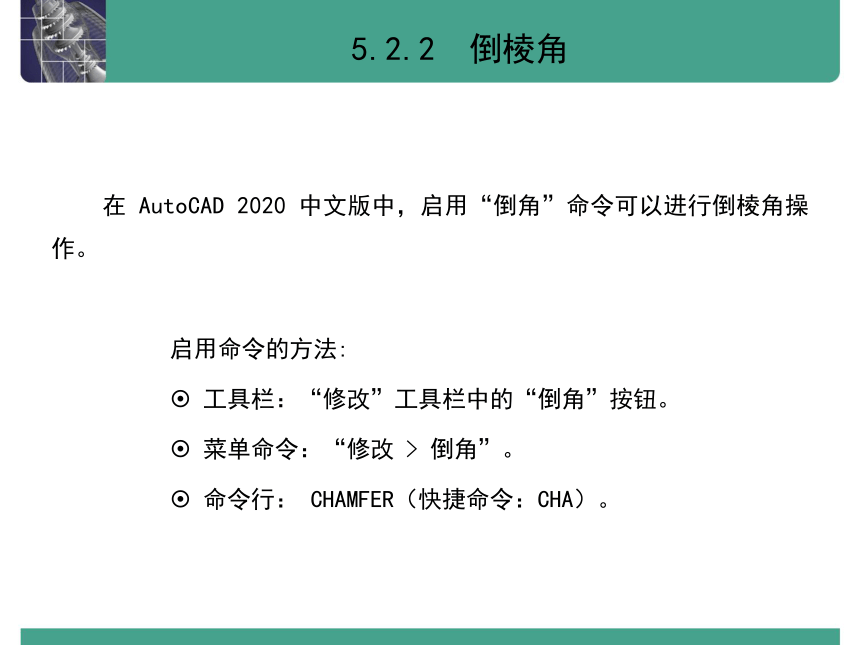

5.2.2 倒棱角
在 AutoCAD 2020 中文版中，启用“倒角”命令可以进行倒棱角操作。
启用命令的方法:
工具栏：“修改”工具栏中的“倒角”按钮。
菜单命令：“修改 > 倒角”。
命令行： CHAMFER（快捷命令：CHA）。
5.2.3 倒圆角
通过倒圆角操作可以方便、快速地在两个图形对象之间绘制光滑的过渡圆弧。在 AutoCAD 2020中文版中，启用“圆角”命令可以进行倒圆角操作。
启用命令的方法：
工具栏：“修改”工具栏中的“圆角”按钮。
菜单命令：“修改 > 圆角”。
命令行：FILLET（快捷命令：F）。
5.3　复制图形对象和调整图形对象的位置
课堂案例—绘制泵盖
复制图形对象
镜像图形对象
偏移图形对象
阵列图形对象
移动图形对象
旋转图形对象
5.3.1 课堂案例—绘制泵盖
使用“复制”和“镜像”按钮绘制泵盖。
效果图
5.3.2 复制图形对象
在绘图过程中，经常需要重复绘制相同图形对象。这时可以启用“复制”命令，将图形对象复制到工程图的相应位置。
启用命令的方法：
工具栏：“修改”工具栏中的“复制”按钮 。
菜单命令：“修改 > 复制”。
命令行：COPY（快捷命令：CO）。
5.3.3 镜像图形对象
绘制工程图时，通常会遇到结构对称的图形，此时可以启用“镜像”命令来绘制图形。启用“镜像”命令绘制图形时，需要指定两点来确定镜像线，同时可以选择删除或保留源图形对象。
启用命令的方法：
工具栏：“修改”工具栏中的“镜像”按钮。
菜单命令：“修改 > 镜像”。
命令行：MIRROR（快捷命令：MI）。
5.3.4 偏移图形对象
启用“偏移”命令可以绘制一个与源图形对象相似的新图形对象。在 AutoCAD 2020 中文版中，可以进行偏移操作的图形对象有直线、圆弧、圆、二维多段线、椭圆、椭圆弧、构造线、射线和样条曲线等。
启用命令的方法：
工具栏：“修改”工具栏中的“偏移”按钮。
菜单命令：“修改 > 偏移”。
命令行： OFFSET（快捷命令：O）。
5.3.5 阵列图形对象
启用“阵列”命令可以绘制多个相同图形对象的阵列。对于矩形阵列，用户需要指定行和列的数目、行或列之间的距离及阵列的旋转角度，对于路径阵列，用户需要指定阵列曲线、复制对象的数目及方向，效果对于环形阵列，用户需要指定复制对象的数目及确定对象是否旋转。
启用命令的方法：
菜单命令：“修改 > 阵列”。
命令行：ARRAY（快捷命令：AR）。
5.3.6 移动图形对象
启用“移动”命令可对所选的图形对象进行平移，而不改变该图形对象的方向和大小。
启用命令的方法：
工具栏：“修改”工具栏中的“移动”按钮。
菜单命令：“修改 > 移动”。
命令行： MOVE（快捷命令：M）。
5.3.7 旋转图形对象
启用“旋转”命令可以将图形对象绕着某一基点旋转，从而改变图形对象的方向。用户可以通过指定基点，然后输入旋转角度来旋转图形对象；也可以指定某个方位作为参照，然后选择一个新的图形对象或输入一个新的角度值来确定要旋转到的目标位置。
启用命令的方法：
工具栏：“修改”工具栏中的“旋转”按钮。
菜单命令：“修改 > 旋转”。
命令行：ROTATE（快捷命令：RO）。
5.4 调整图形对象的形状
课堂案例——绘制推杆盘形凸轮
缩放图形对象
拉伸图形对象
拉长图形对象
5.4.1 课堂案例—绘制推杆盘形凸轮
利用“拉长”命令、“圆”按钮、“环形阵列”按钮、“样条曲线”按钮和“圆弧”按钮绘制推杆盘形凸轮。
效果图
5.4.2 缩放图形对象
启用“缩放”命令可以根据用户的需要将图形对象按指定的比例因子放大或缩小。
启用命令的方法:
工具栏：“修改”工具栏中的“缩放”按钮 。
菜单命令：“修改 > 缩放”。
命令行： SCALE（快捷命令：SC）。
5.4.3 拉伸图形对象
启用“拉伸”命令可以在一个方向上按照用户指定的尺寸拉伸、缩短和移动图形对象。该命令通过改变端点的位置来拉伸或缩短图形对象。编辑过程中除了被拉长、缩短的图形对象外，其他图形对象间的几何关系将保持不变。
启用命令的方法:
工具栏：“修改”工具栏中的“拉伸”按钮。
菜单命令：“修改 > 拉伸”。
命令行： STEETCH（快捷命令：S）。
5.4.4 拉长图形对象
启用“拉长”命令可以延伸或缩短非闭合直线段、圆弧、非闭合多段线、椭圆弧和非闭合样条曲线等图形对象的长度，还可以修改圆弧的角度。
启用命令的方法:
菜单命令：“修改 > 拉长”。
命令行：LENGTHEN（快捷命令：LEN）。
5.5 编辑图形对象
修剪图形对象
延伸图形对象
打断图形对象
合并图形对象
分解图形对象
删除图形对象
5.5.1 修剪图形对象
“修剪”命令是比较常用的图形对象编辑命令，启用“修剪”命令可以修剪多余的线段。
启用命令的方法:
工具栏：“修改”工具栏中的“修剪”按钮。
菜单命令：“修改 > 修剪”。
命令行：TRIM（快捷命令：TR）。
5.5.2 延伸图形对象
启用“延伸”命令可以将线段、曲线等图形对象延伸到指定的边界，使其与边界相交。
启用命令的方法：
工具栏：“修改”工具栏中的“延伸”按钮。
菜单命令：“修改 > 延伸”。
命令行：EXTEND（快捷命令：EX）。
5.5.3 打断图形对象
1．“打断于点”命令
“打断”命令用于将图形对象打断，并删除所选图形对象的一部分。
启用命令的方法：
工具栏：“修改”工具栏中的“打断”按钮。
菜单命令：“修改 > 打断”。
命令行：BREAK（快捷命令：BR）。
2．“打断于点”命令
“打断于点”命令用于打断所选的图形对象，使之成为两个图形对象。
启用命令的方法：
工具栏：“修改”工具栏中的“打断于点”按钮。
5.5.4 合并图形对象
启用“合并”命令可以将多个相似的对象合并为一个对象。
启用命令的方法：
工具栏：“修改”工具栏中的“合并”按钮。
菜单命令：“修改 > 合并”。
命令行：JOIN。
5.5.5 分解图形对象
启用“分解”命令可以将独立的图形对象或用户定义的块分解为基本的图形对象。
启用命令的方法：
工具栏：“修改”工具栏中的“分解”按钮。
菜单命令：“修改 > 分解”。
命令行：EXPLODE（快捷命令：X）。
5.5.6 删除对象
启用“删除”命令可以删除多余的图形对象。
启用命令的方法：
工具栏：“修改”工具栏中的“删除”按钮。
菜单命令：“修改 > 删除”。
命令行：ERASE（快捷命令：DEL）。
5.6 设置图形对象属性
修改图形对象属性
匹配图形对象属性
5.6.1 修改图形对象属性
“特性”选项板中显示了图形对象的各项属性，在该选项板中可以修改图形对象的属性。
启用命令的方法：
工具栏：“标准”工具栏中的“特性”按钮。
菜单命令：“工具 > 选项板 > 特性”。
命令行： PROPERTIES（快捷命令：CH/MO）。
5.6.2 匹配图形对象属性
启用“特性匹配”命令可以使两个图形对象的属性相互匹配，例如图形对象的颜色、线型和图层相互一致。
启用命令的方法：
工具栏：“标准”工具栏中的“特性匹配”按钮。
菜单命令：“修改 > 特性匹配”。
命令行：MATCHPROP（快捷命令：MA）。
5.7 利用夹点编辑图形对象
利用夹点拉伸图形对象
利用夹点移动或复制图形对象
利用夹点旋转图形对象
利用夹点镜像图形对象
利用夹点缩放图形对象
5.7.1 利用夹点拉伸图形对象
利用夹点可以拉伸图形对象，其效果与启用“拉伸”命令拉伸图形对象的效果相同。当选择的夹点是线段的端点时，移动该夹点至新的位置即可拉伸图形对象。
原图 效果图
5.7.2 利用夹点移动或复制对象
利用夹点可以移动或复制图形对象，其效果与启用“移动”命令或“复制”命令来移动或复制图形对象的效果相同。
原图 效果图
5.7.3 利用夹点旋转图形对象
利用夹点可以旋转图形对象，其效果与启用“旋转”命令旋转图形对象的效果相同。 利用夹点将泵盖逆时针旋转 90°。
原图 效果图
5.7.4 利用夹点镜像图形对象
利用夹点可以镜像图形对象，其效果与启用“镜像”命令镜像图形对象的效果相同。 利用夹点镜像泵盖的螺栓孔。
原图 效果图
5.7.5 利用夹点缩放图形对象
利用夹点可以缩放图形对象，其效果与启用“缩放”命令缩放图形对象的效果相同。 利用夹点缩小泵盖螺栓孔的小圆。
原图 效果图
5.8 命名视图和平铺视图的操作方法
命名视图
平铺视图
5.8.1 命名视图
单击“标准”工具栏中的“缩放上一个”按钮 ，可以返回到前一个视图显示状态。但是若要返回到指定的视图来观察工程图，则无法使用这个按钮。为此，AutoCAD 2020 中文版提供了“命名视图”命令来命名需要显示的某个视图，这样用户在绘制复杂、大型的机械装配图时，便可以利用该命令来显示图形。
1. 保存命名视图
2. 恢复命名视图
3. 改变命名视图的名称
4. 更新视图图层
5. 编辑视图边界
6. 删除命名视图
5.8.2 平铺视图
当需要在绘图窗口中同时显示一幅图的不同视图时，可以利用平铺视图功能将绘图窗口分成几个部分。
启用命令的方法：
菜单命令：“视图 > 视口 > 新建视口”。
命令行： VPORTS。
5.9 课堂练习—绘制棘轮
利用“直线”“圆”“环形阵列”“偏移”“修剪”“删除”按钮绘制棘轮。
效果图
5.10 课后习题—绘制千斤顶底座
利用“直线”“修剪”“偏移”“镜像”“圆角”“图案填充”按钮绘制千斤顶底座。
效果图
