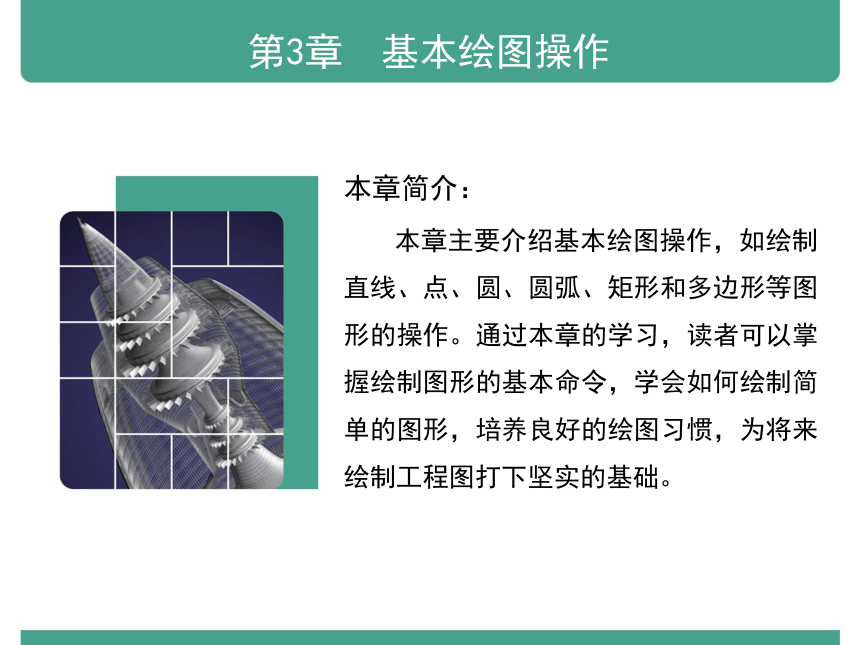

第3章　基本绘图操作
本章简介：
本章主要介绍基本绘图操作，如绘制直线、点、圆、圆弧、矩形和多边形等图形的操作。通过本章的学习，读者可以掌握绘制图形的基本命令，学会如何绘制简单的图形，培养良好的绘图习惯，为将来绘制工程图打下坚实的基础。

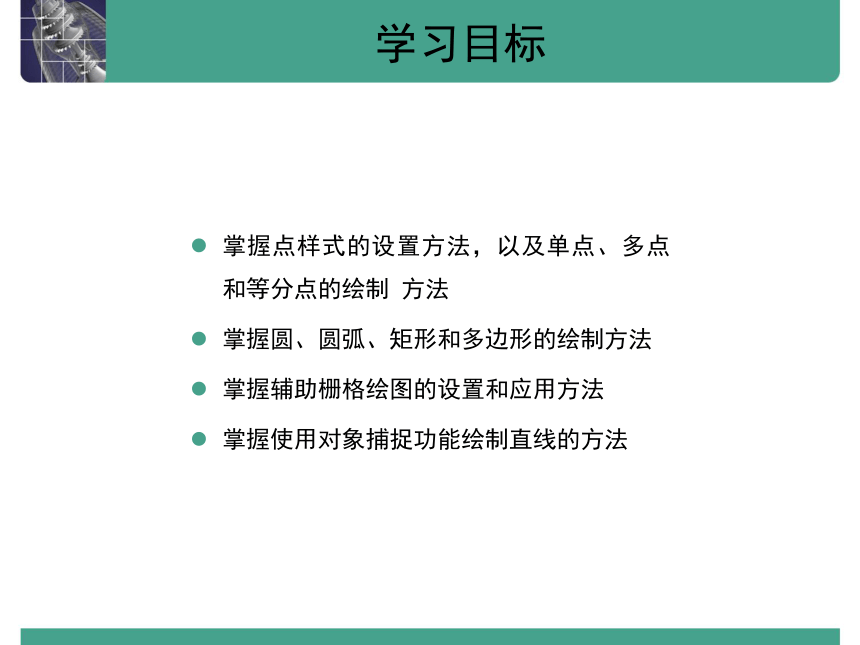

学习目标
掌握点样式的设置方法，以及单点、多点和等分点的绘制 方法
掌握圆、圆弧、矩形和多边形的绘制方法
掌握辅助栅格绘图的设置和应用方法
掌握使用对象捕捉功能绘制直线的方法

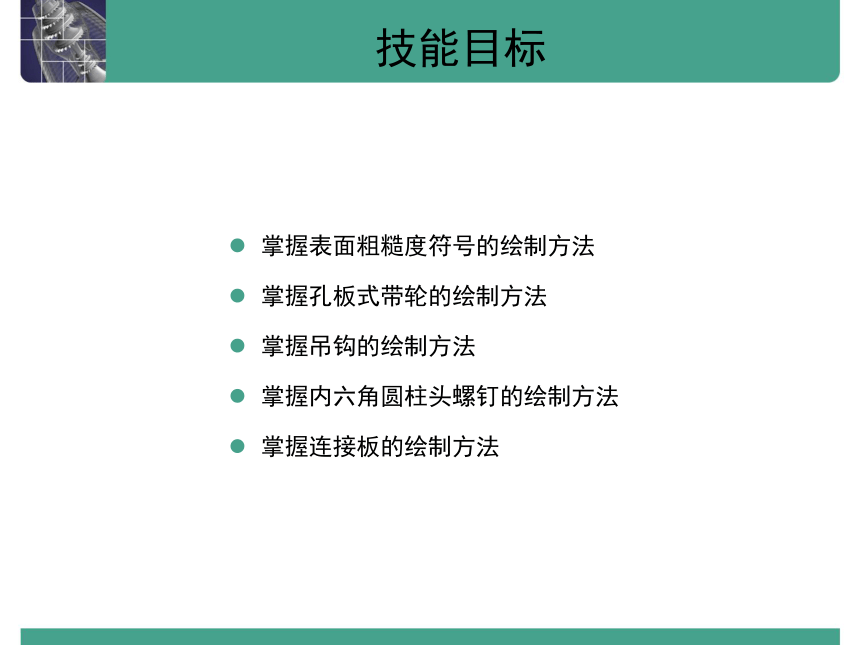

技能目标
掌握表面粗糙度符号的绘制方法
掌握孔板式带轮的绘制方法
掌握吊钩的绘制方法
掌握内六角圆柱头螺钉的绘制方法
掌握连接板的绘制方法

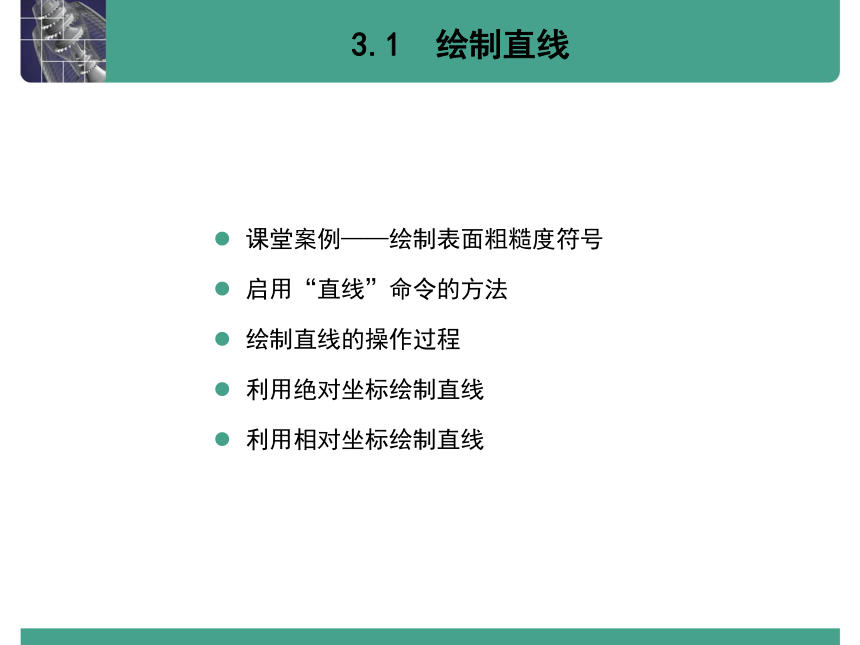

3.1 绘制直线
课堂案例——绘制表面粗糙度符号
启用“直线”命令的方法
绘制直线的操作过程
利用绝对坐标绘制直线
利用相对坐标绘制直线
3.1.1 课堂案例——绘制表面粗糙度符号
使用“直线”命令绘制表面粗糙度符号。
效果图

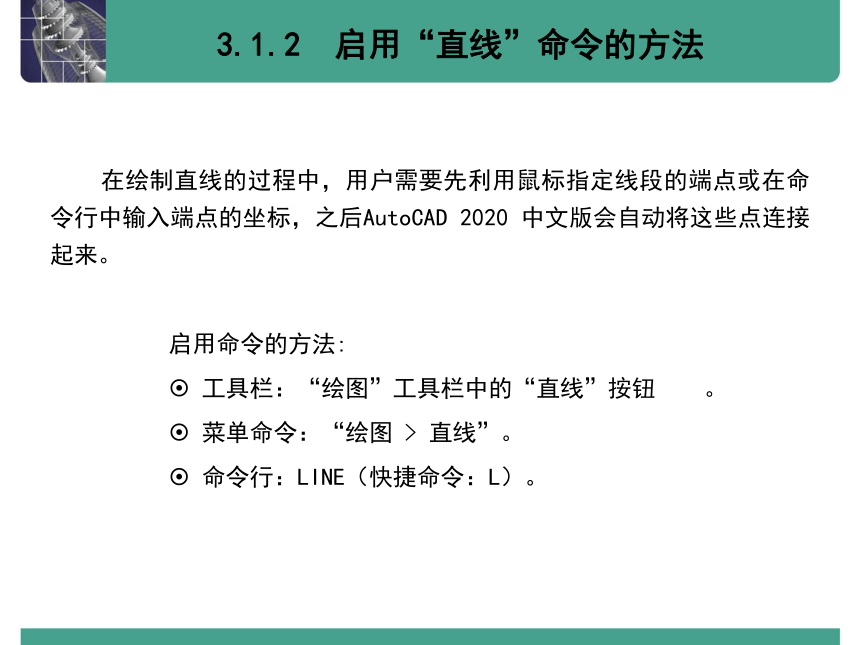

3.1.2 启用“直线”命令的方法
在绘制直线的过程中，用户需要先利用鼠标指定线段的端点或在命令行中输入端点的坐标，之后AutoCAD 2020 中文版会自动将这些点连接起来。
启用命令的方法:
工具栏：“绘图”工具栏中的“直线”按钮 。
菜单命令：“绘图 > 直线”。
命令行：LINE（快捷命令：L）。

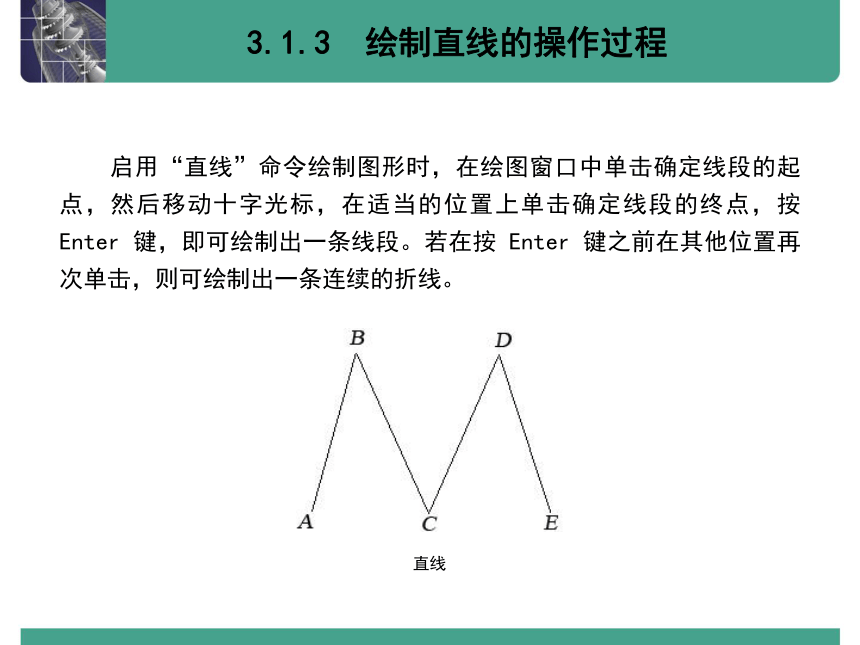

3.1.3 绘制直线的操作过程
启用“直线”命令绘制图形时，在绘图窗口中单击确定线段的起点，然后移动十字光标，在适当的位置上单击确定线段的终点，按 Enter 键，即可绘制出一条线段。若在按 Enter 键之前在其他位置再次单击，则可绘制出一条连续的折线。
直线

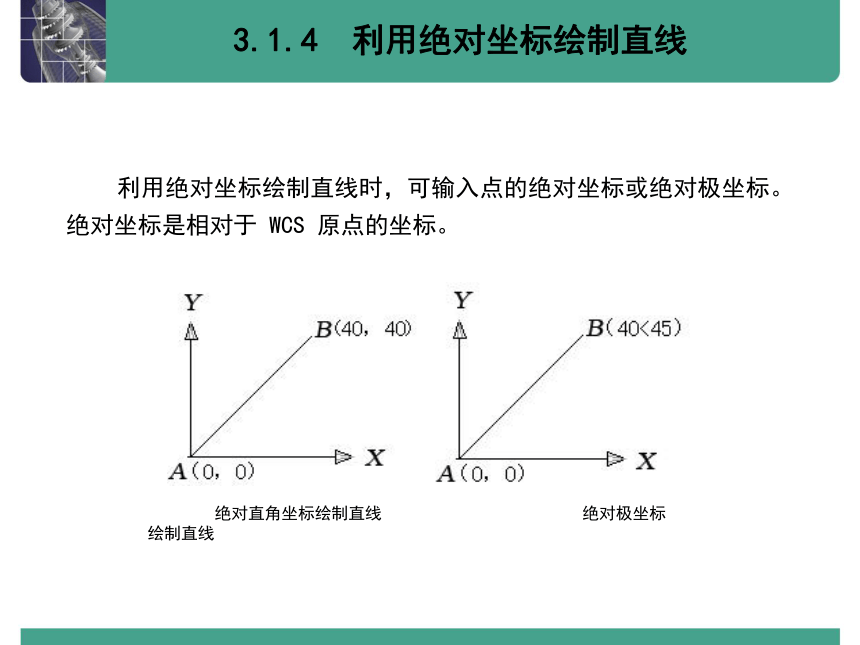

3.1.4 利用绝对坐标绘制直线
利用绝对坐标绘制直线时，可输入点的绝对坐标或绝对极坐标。绝对坐标是相对于 WCS 原点的坐标。
绝对直角坐标绘制直线 绝对极坐标绘制直线

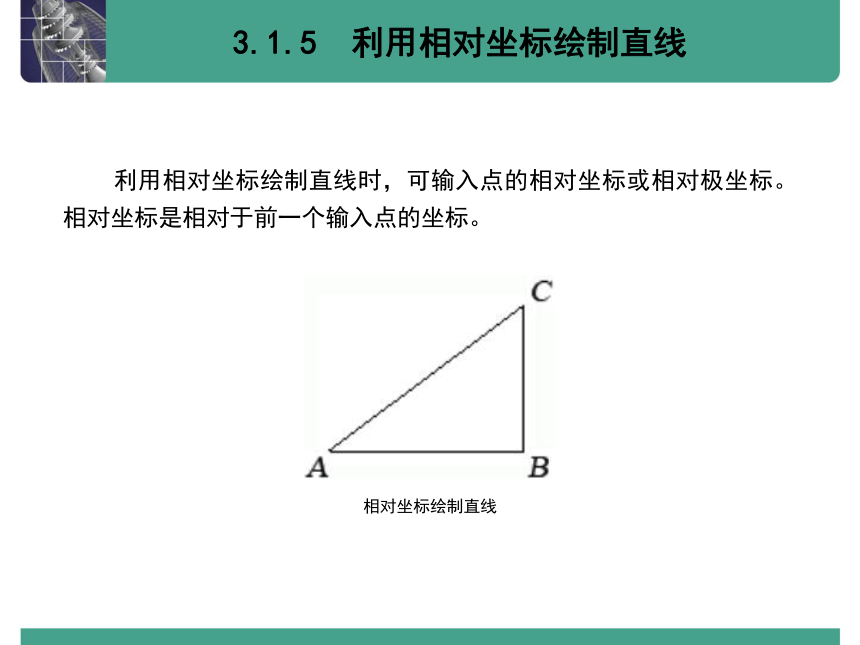

3.1.5 利用相对坐标绘制直线
利用相对坐标绘制直线时，可输入点的相对坐标或相对极坐标。相对坐标是相对于前一个输入点的坐标。
相对坐标绘制直线

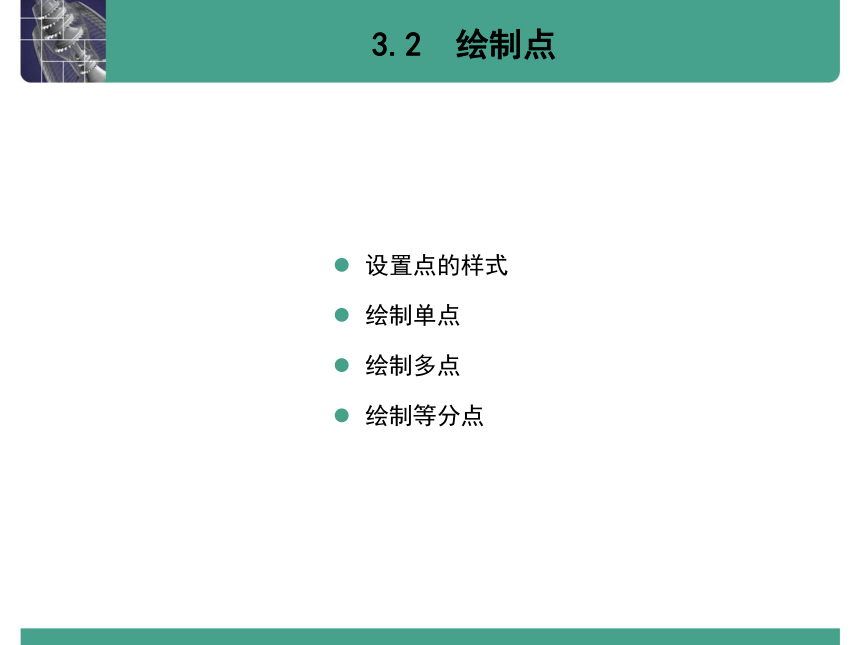

3.2　绘制点
设置点的样式
绘制单点
绘制多点
绘制等分点

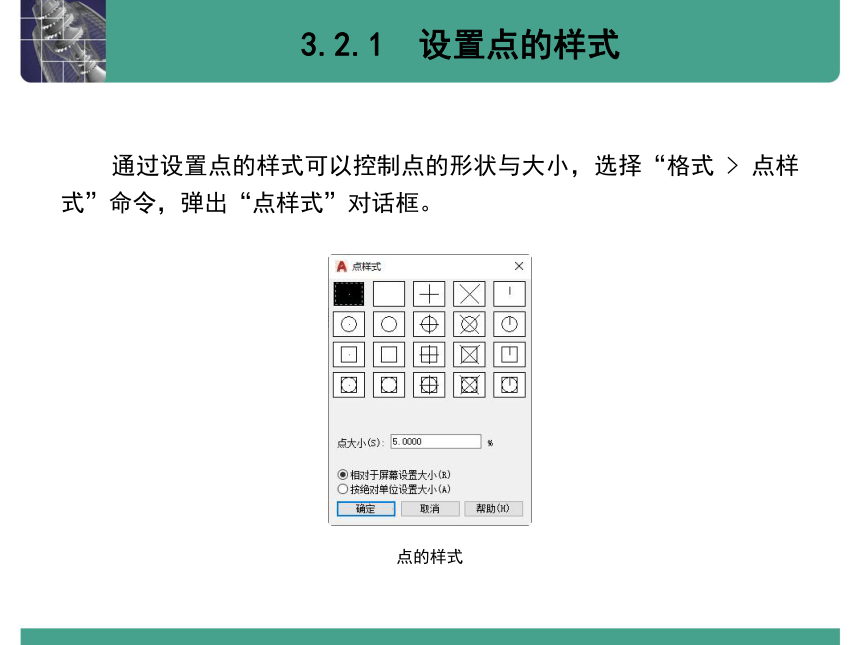

3.2.1 设置点的样式
点的样式
通过设置点的样式可以控制点的形状与大小，选择“格式 > 点样式”命令，弹出“点样式”对话框。
3.2.2 绘制单点
启用“单点”命令可以方便、快捷地绘制一个点。
启用命令的方法：
菜单命令：“绘图 > 点 > 单点”。
命令行： POINT（快捷命令：PO）。
3.2.3 绘制多点
启用“多点”命令可以绘制多个点。
启用命令的方法：
工具栏：“绘图”工具栏中的“点”按钮。
菜单命令：“绘图 > 点 > 多点”。
3.2.4 绘制等分点
绘制等分点有两种方法：通过定距绘制等分点和通过定数绘制等分点。
1．通过定距绘制等分点
2．通过定数绘制等分点
3.3 绘制圆和圆弧
课堂案例——绘制孔板式带轮
绘制圆
课课堂案例——绘制吊钩
绘制圆弧
3.3.1 课堂案例——绘制孔板式带轮
利用“圆”命令绘制孔板式带轮。
效果图
3.3.2 绘制圆
绘制圆的方法有 6 种，用户可以根据图形的特点选择不同的方法进行绘制，其中默认的方法是通过确定圆心和半径来绘制圆。
用命令的方法:
工具栏：“绘图”工具栏中的“圆”按钮。
菜单命令：“绘图 > 圆”。
命令行： circle（快捷命令：C）。
3.3.3 课堂案例——绘制吊钩
利用“圆弧”命令绘制吊钩。
效果图
3.3.4 绘制圆弧
绘制圆弧的方法有 11 种，用户可以根据图形的特点选择不同的方法进行绘制，其中默认的方法是通过确定 3 点来绘制圆弧。
启用命令的方法:
工具栏：“绘图”工具栏中的“圆弧”按钮。
菜单命令：“绘图 > 圆弧”。
命令行： ARC（快捷命令：A）。
3.4 绘制矩形
启用“矩形”命令可以通过设置矩形对角线上的两个端点来绘制矩形。
启用命令的方法：
工具栏：“绘图”工具栏中的“矩形”按钮 。
菜单命令：“绘图 > 矩形”。
命令行：RECTANG（快捷命令：REC）。
3.5 绘制多边形
课堂案例——绘制内六角圆柱头螺钉
多边形工具
3.5.1 课堂案例——绘制内六角圆柱头螺钉
利用“圆”和“多边形”命令绘制内六角圆柱头螺钉。
效果图
3.5.2 多边形工具
在 AutoCAD 2020 中文版中，多边形是具有等长边的封闭图形，其边数的取值范围为 3～1024。多边形可以通过与假想圆的内接或外切方式来绘制，也可以通过设置多边形某边的端点来绘制。
启用命令的方法：
工具栏：“绘图”工具栏中的“多边形”按钮。
菜单命令：“绘图 > 多边形”。
命令行：POLYGON（快捷命令：POL）。
课堂案例——绘制连接板
利用正交功能绘制水平线段与竖直线段
利用辅助栅格绘图
利用极轴追踪功能绘制直线
利用对象捕捉追踪功能绘制直线
利用对象捕捉功能绘制直线
利用动态输入功能绘制图形
3.6 绘图技巧提高
3.6.1 课堂案例——绘制连接板
利用“极轴”工具、“对象捕捉”工具栏和其他绘图命令绘制连接板。
效果图
3.6.2 利用正交功能绘制水平线段与竖直线段
AutoCAD 2020 中文版提供的正交功能是用来绘制水平线段和竖直线段的一种辅助工具。利用正交功能可以将十字光标限制在水平或竖直方向上移动，从而快速地绘制出图形。正交功能是绘制工程图时常用的绘图辅助工具。
启用命令的方法:
状态栏：“状态栏”中的 “正交限制光标”按钮。
快捷键：按F8键或Ctrl+L组合键
3.6.3 利用辅助栅格绘图
利用辅助栅格可以准确定位图形对象的位置，并能快速计算出图形对象的长度，便于绘制图形。打开栅格开关后，绘图窗口中将显示许多布置规律的栅格点，此时绘图窗口类似于一张坐标纸。在打印图形时，这些栅格点不会被打印出来。
1．设置栅格的间距
2．设置捕捉的分辨率
3．利用栅格捕捉功能绘制直线
3.6.4 利用极轴追踪功能绘制直线
利用极轴追踪功能绘制直线时，十字光标可以按照指定的角度进行移动。打开极轴追踪开关后，AutoCAD 2020 中文版将会沿极轴方向显示绘图的辅助线，以便绘制具有倾斜角度的直线。
启用命令的方法:
状态栏：“状态栏”中的“极轴追踪”按钮。
快捷键：按F10键。
3.6.5 利用对象捕捉追踪功能绘制直线
在利用对象捕捉追踪功能绘制图形时，必须打开对象捕捉开关和极轴追踪开关。打开对象捕捉开关和极轴追踪开关后，就可以通过捕捉点的追踪线条来绘制图形。当捕捉到一点后，该点将显示一个小加号“+”，移动十字光标，绘图窗口中将显示通过捕捉点的水平线段、竖直线段或极轴追踪线。
启用命令的方法:
状态栏：“状态栏”中的“对象捕捉追踪”按钮。
快捷键：按F11键。
3.6.6 利用对象捕捉功能绘制直线
利用对象捕捉功能可以精确、快捷地捕捉图形对象上的特殊点，如端点、交点和中点等。打开对象捕捉开关，将光标移动到图形对象的附近，运行程序将自动捕捉邻近的特殊点，并在捕捉点处显示标记符号和提示。
1. 利用临时对象捕捉方式绘制直线
2. 利用自动对象捕捉方式绘制直线
3.6.7 利用动态输入功能绘制图形
启用动态输入功能后，用户可在工具栏提示框中输入坐标，而不必在命令行中输入。工具栏提示框出现在十字光标的旁边，其显示的信息会随着十字光标的移动而动态更新。动态输入有两种模式：指针输入与标注输入。指针输入模式用于输入坐标，标注输入模式用于输入线段的长度和角度。
启用命令的方法:
状态栏：“状态栏”中的“动态输入”按钮。
3.7 课堂练习—绘制圆锥销
利用“直线”按钮和“圆弧”按钮绘制圆锥销。
效果图
3.8 课后习题—绘制床头灯图形
利用“矩形”“直线”“圆”“修剪”按钮绘制床头灯。
效果图
