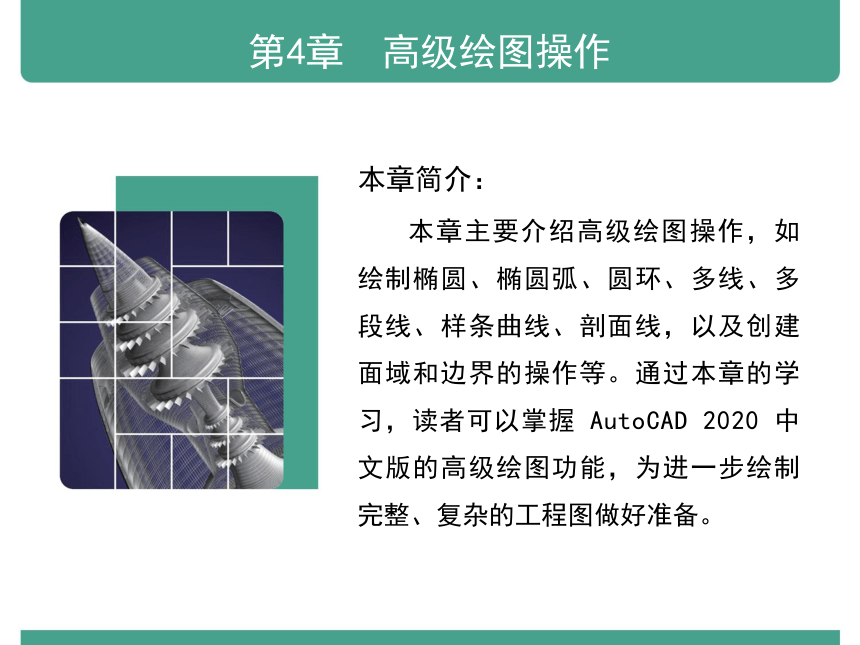

第4章　高级绘图操作
本章简介：
本章主要介绍高级绘图操作，如绘制椭圆、椭圆弧、圆环、多线、多段线、样条曲线、剖面线，以及创建面域和边界的操作等。通过本章的学习，读者可以掌握 AutoCAD 2020 中文版的高级绘图功能，为进一步绘制完整、复杂的工程图做好准备。

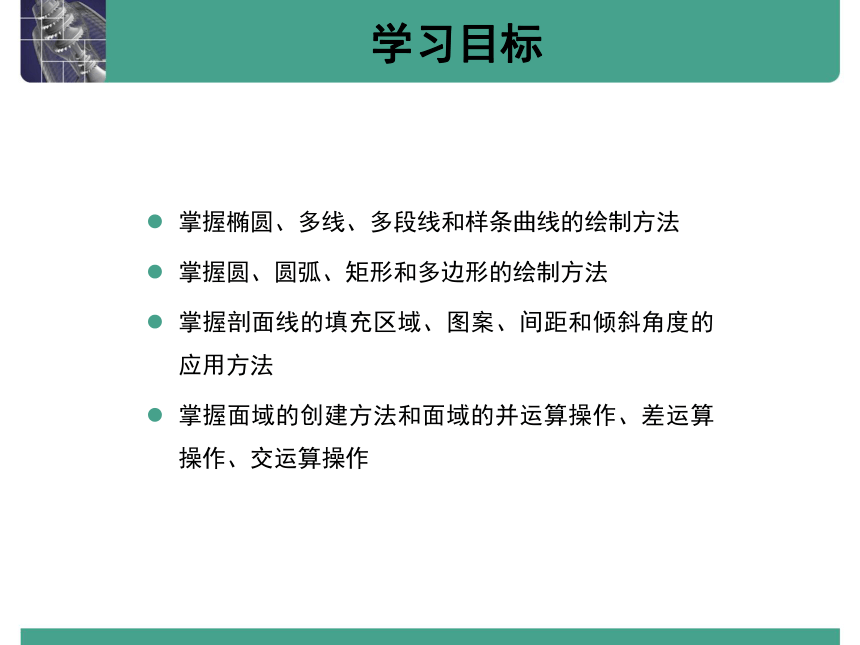

学习目标
掌握椭圆、多线、多段线和样条曲线的绘制方法
掌握圆、圆弧、矩形和多边形的绘制方法
掌握剖面线的填充区域、图案、间距和倾斜角度的应用方法
掌握面域的创建方法和面域的并运算操作、差运算操作、交运算操作

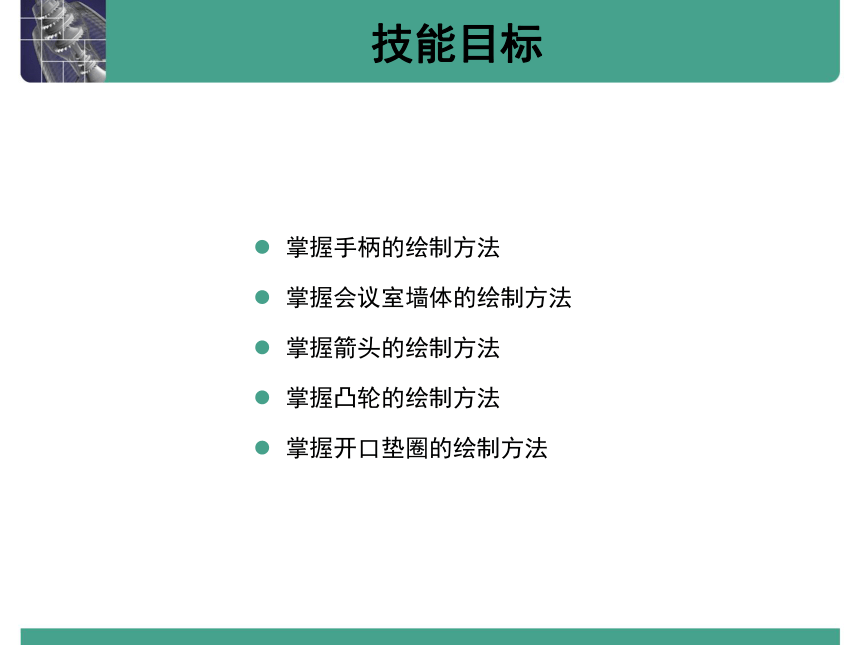

技能目标
掌握手柄的绘制方法
掌握会议室墙体的绘制方法
掌握箭头的绘制方法
掌握凸轮的绘制方法
掌握开口垫圈的绘制方法

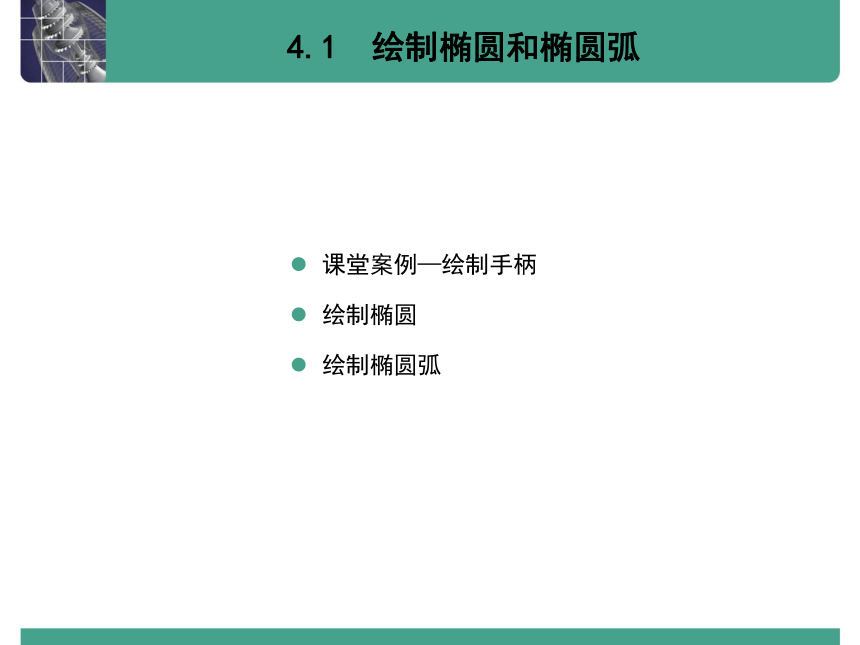

4.1　绘制椭圆和椭圆弧
课堂案例—绘制手柄
绘制椭圆
绘制椭圆弧

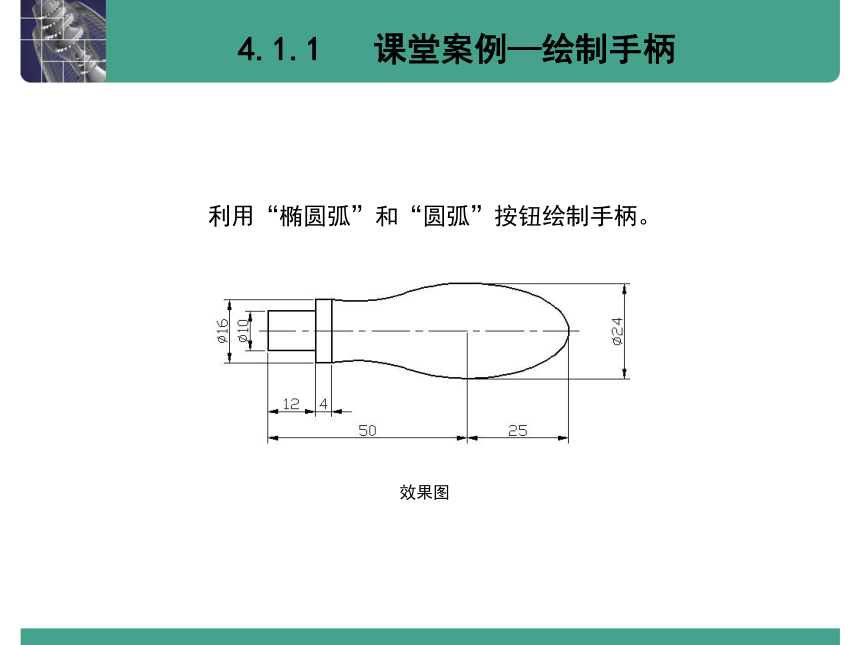

4.1.1 课堂案例—绘制手柄
利用“椭圆弧”和“圆弧”按钮绘制手柄。
效果图

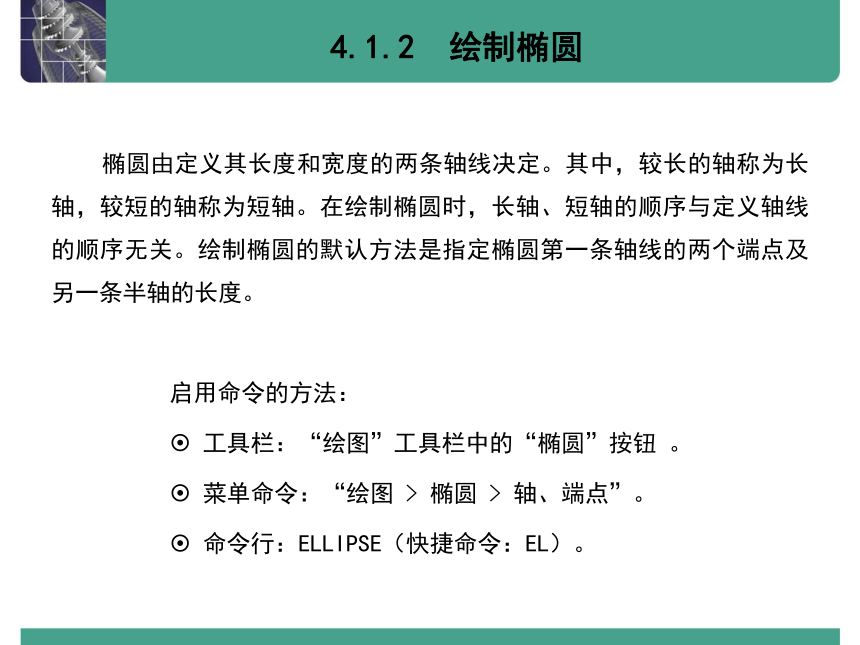

4.1.2 绘制椭圆
椭圆由定义其长度和宽度的两条轴线决定。其中，较长的轴称为长轴，较短的轴称为短轴。在绘制椭圆时，长轴、短轴的顺序与定义轴线的顺序无关。绘制椭圆的默认方法是指定椭圆第一条轴线的两个端点及另一条半轴的长度。
启用命令的方法：
工具栏：“绘图”工具栏中的“椭圆”按钮 。
菜单命令：“绘图 > 椭圆 > 轴、端点”。
命令行：ELLIPSE（快捷命令：EL）。

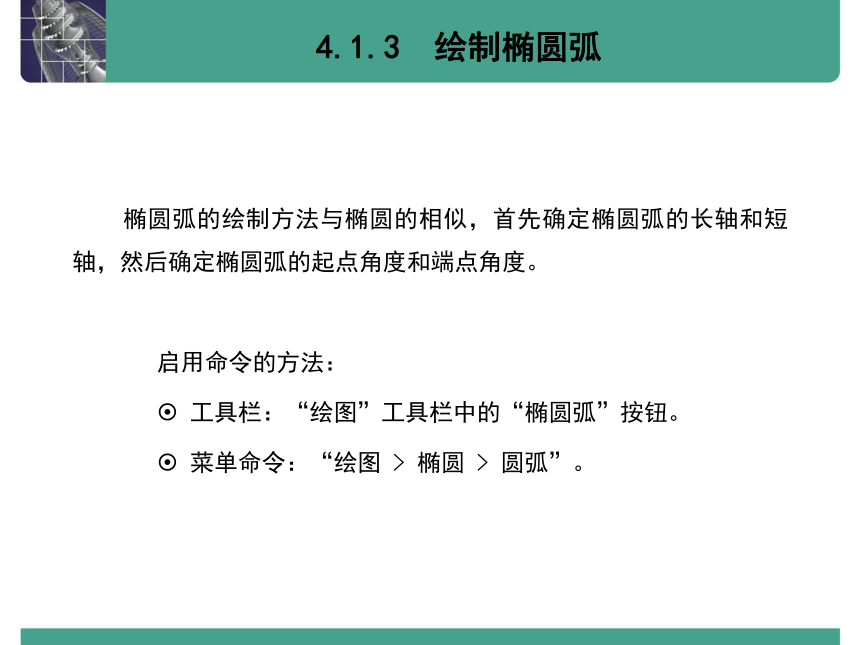

4.1.3 绘制椭圆弧
椭圆弧的绘制方法与椭圆的相似，首先确定椭圆弧的长轴和短轴，然后确定椭圆弧的起点角度和端点角度。
启用命令的方法：
工具栏：“绘图”工具栏中的“椭圆弧”按钮。
菜单命令：“绘图 > 椭圆 > 圆弧”。
4.2　绘制圆环
利用“圆环”命令可以绘制圆环，在绘制过程中需要指定圆环的内径、外径和中心点。
启用命令的方法：
菜单命令：“绘图 > 圆环”。
输入命令：DONUT。

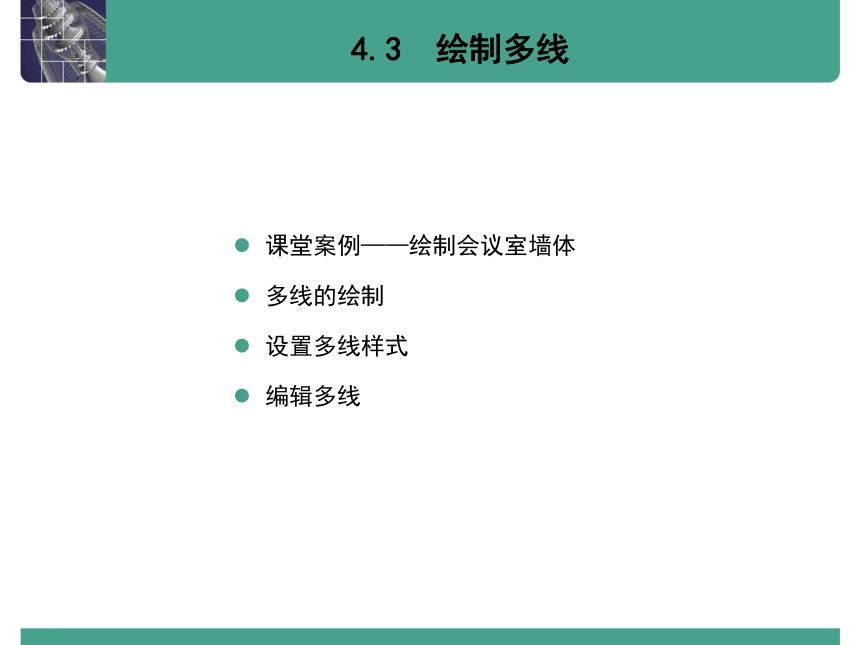

4.3　绘制多线
课堂案例——绘制会议室墙体
多线的绘制
设置多线样式
编辑多线

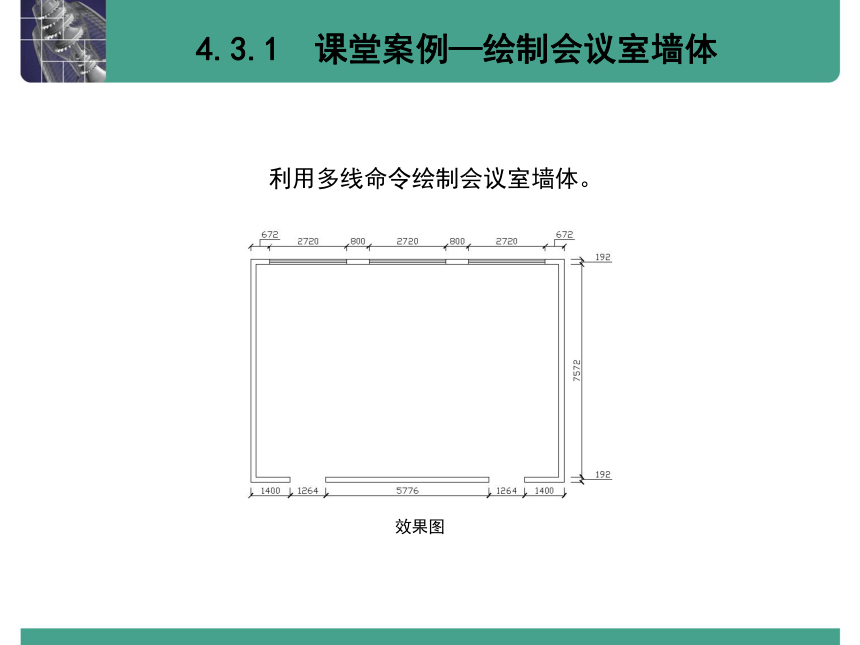

4.3.1 课堂案例—绘制会议室墙体
利用多线命令绘制会议室墙体。
效果图

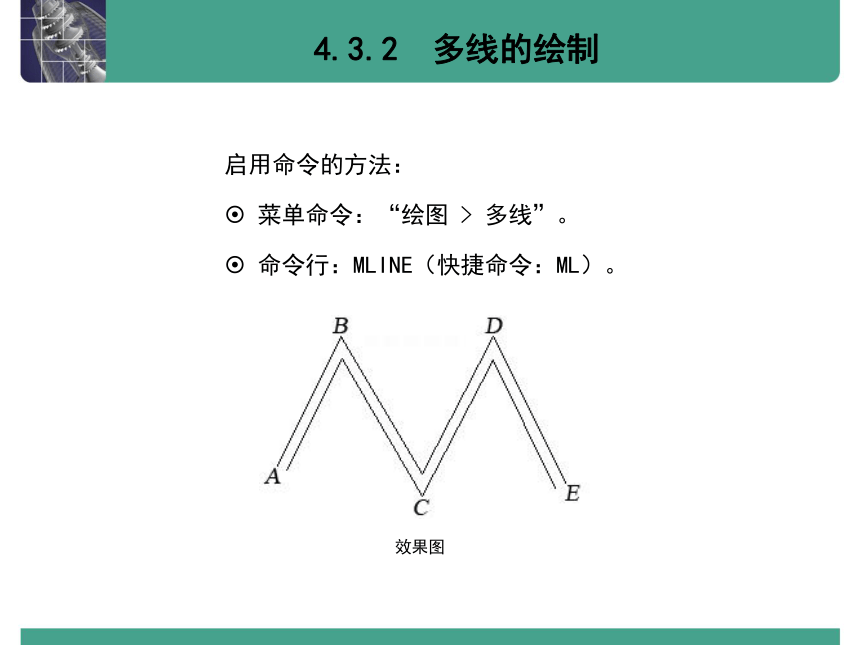

4.3.2 多线的绘制
启用命令的方法：
菜单命令：“绘图 > 多线”。
命令行：MLINE（快捷命令：ML）。
效果图

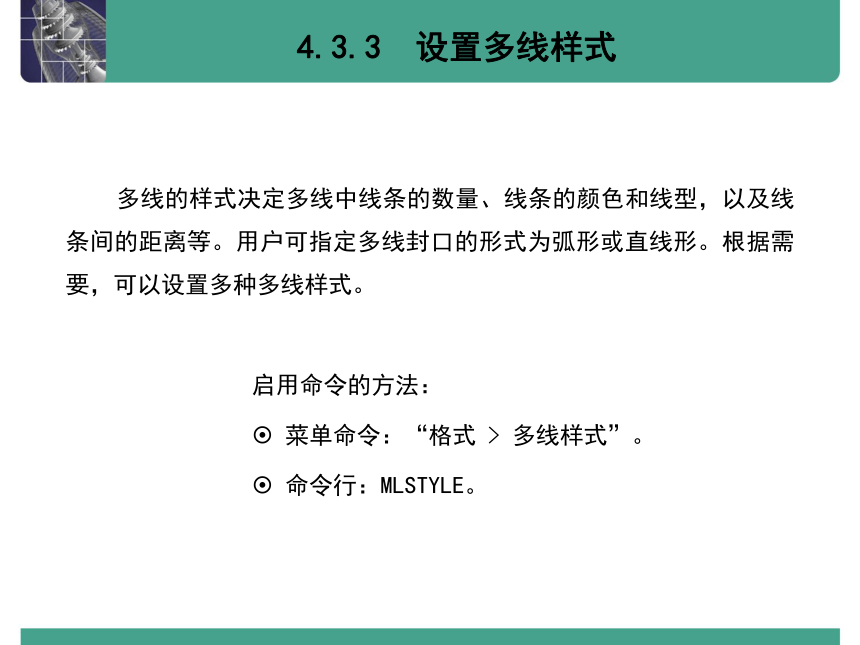

4.3.3 设置多线样式
多线的样式决定多线中线条的数量、线条的颜色和线型，以及线条间的距离等。用户可指定多线封口的形式为弧形或直线形。根据需要，可以设置多种多线样式。
启用命令的方法：
菜单命令：“格式 > 多线样式”。
命令行：MLSTYLE。
4.3.4 编辑多线
利用“编辑多线”命令可以编辑已经绘制完成的多线，修改其形状，以使其符合绘制要求。
启用命令的方法：
菜单命令：“修改 > 对象 > 多线”。
命令行：MLEDIT。
4.4 绘制多段线
课堂案例——绘制箭头
多段线的绘制
4.4.1 课堂案例—箭头图标
利用“多段线”按钮绘制箭头图标。
效果图
4.4.2 绘制多段线
多段线是作为单个对象创建的相互连接的连续线条，它由直线段、弧线或两者的组合线段构成。在绘制多段线的过程中，用户可以调整多段线的宽度和半径。
启用命令的方法：
工具栏：“绘图”工具栏中的“多段线”按钮 。
菜单命令：“绘图 > 多段线”。
命令行：PLINE（快捷命令：PL）。
4.5 绘制样条曲线
课堂案例——绘制凸
样条曲线的绘制
4.5.1 课堂案例—凸轮
利用“样条曲线”和“圆”按钮绘制凸轮。
效果图
4.5.2 样条曲线的绘制
样条曲线是经过或接近一系列给定点的光滑曲线，其形状是由数据点、拟合点和控制点共同控制的。其中，数据点是在绘制样条曲线时由用户指定的，而拟合点和控制点则是系统自动产生，用来编辑样条曲线的。
启用命令的方法：
工具栏：“绘图”工具栏中的“样条曲线”按钮。
菜单命令：“绘图 > 样条曲线”。
命令行： SPLINE（快捷命令：SPL）。
4.6 绘制剖面线
课堂案例——绘制开口垫圈
启用“图案填充”命令
选择剖面线的填充区域
选择剖面线的图案
设置剖面线的间距
设置剖面线的倾斜角度
4.6.1 课堂案例—绘制开口垫圈
使用“图案填充”按钮绘制开口垫圈。
效果图
4.6.2 启用“图案填充”命令
利用“图案填充”命令绘制剖面线，可以大大提高绘图效率。“图案填充”命令是将某种图案填满图形中的指定封闭区域。AutoCAD 2020 中文版提供了多种标准的填充图案，用户还可以根据需要自定义填充图案。在填充过程中，可以控制剖面线的疏密程度与倾斜角度。
启用命令的方法：
工具栏：“绘图”工具栏中的“图案填充”按钮 。
菜单命令：“绘图 > 图案填充”。
命令行：BHATCH（快捷命令：BH）。
4.6.3 选择剖面线的填充区域
在“图案填充和渐变色”对话框中，右侧排列的按钮与选项用于选择图案的填充区域。这些按钮与选项的位置是固定的，无论选择左侧的哪个选项卡，都会发挥作用。
在“边界”选项组中，可以选择如下设置图案填充区域的方式。
“添加：拾取点”按钮 ：用于根据图中现有的对象自动确定填充区域的边界。该方式要求这些对象必须构成一个闭合区域。对话框将暂时关闭，系统提示用户拾取一个点。
“添加：选择对象”按钮：用于选择图案填充的边界对象。该方式需要用户逐一选择图案填充的边界对象，选择的边界对象将变为虚线。
4.6.4 选择剖面线的图案
在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“类型和图案”选项组用于设置图案填充的样式。
ANST选项卡 ISO选项卡 其他预定义选项卡
4.6.5 设置剖面线的间距
在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“角度和比例”选项组可以定义图案填充的角度和比例。在“比例”下拉列表框中选择比例值可以放大或缩小预定义图案或自定义图案，也可以在该下拉列表框中输入其他比例值。
比例为0.5
比例为1
比例为1.5
4.6.6 设置剖面线的倾斜角度
“在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“角度和比例”选项组可以定义图案填充的角度和比例。在“角度”下拉列表框中可以选择预定义填充图案的角度值，也可以在该下拉列表框中输入其他角度值。
角度为0°
角度为45°
角度为90°
4.7 创建面域
创建面域的方法
并运算操作
差运算操作
交运算操作
4.7.1 创建面域的方法
面域是具有物理特性（例如形心或质心）的二维封闭区域，利用布尔运算可以将现有面域组合成单个和复杂的面域来计算面积。
启用命令的方法:
工具栏：“绘图”工具栏中的“面域”按钮。
菜单命令：“绘图 > 面域”。
命令行：REGION（快捷命令：REG）。
4.7.2 并运算操作
并运算操作是将所有选中的面域合并为一个面域，利用“并集”命令可以进行并运算操作。
启用命令的方法:
工具栏：“实体编辑”工具栏中的“并集”按钮。
菜单命令：“修改 > 实体编辑 > 并集”
命令行： UNION。
4.7.3 差运算操作
差运算操作是从一个面域中减去一个或多个面域来创建一个新的面域。利用“差集”命令可以进行差运算操作。
启用命令的方法:
工具栏：“实体编辑”工具栏中的“差集”按钮。
菜单命令：“修改 > 实体编辑 > 差集”。
命令行：SUBTRACT。
4.7.4 交运算操作
交运算操作是在选中的面域中创建出相交的公共部分面域，利用“交集”命令可以进行交运算操作。
启用命令的方法：
工具栏：“实体编辑”工具栏中的“交集”按钮。
菜单命令：“修改 > 实体编辑 > 交集”。
命令行：INTERSECT。
4.8 创建边界
边界是一条封闭的多段线，可以由多段线、直线段、圆弧、圆、椭圆弧、椭圆或样条曲线等对象构成。利用“边界”命令，可以从任意封闭的区域中创建一个边界，还可以创建面域。
启用命令的方法：
菜单命令：“绘图 > 边界”。
命令行：BOUNDARY。
4.9 课堂练习——绘制客房墙体
使用“多线”命令、“直线”按钮、“偏移”按钮绘制客房墙体。
效果图
4.10 课后习题——绘制大理石拼花
使用“矩形”“修剪”“圆”“直线”“图案填充”按钮绘制大理石拼花。
效果图
