第2章　绘图设置
本章简介：
本章主要介绍在 AutoCAD 2020 中文版中绘制工程图之前需要做的一些设置，如坐标系的设置、图形单位与图形界限的设置，以及一些常用工具栏的设置与图层的管理等，还将详细讲解设置图形对象特性与非连续线外观的方法。通过本章的学习，读者可以掌握如何进行绘图设置，为绘制复杂的工程图做好准备。

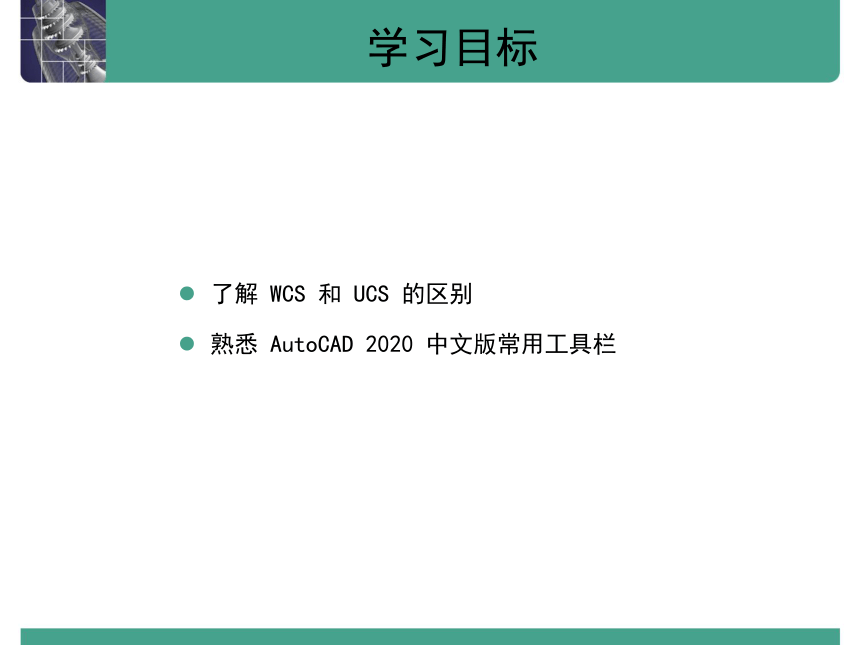

学习目标
了解 WCS 和 UCS 的区别
熟悉 AutoCAD 2020 中文版常用工具栏

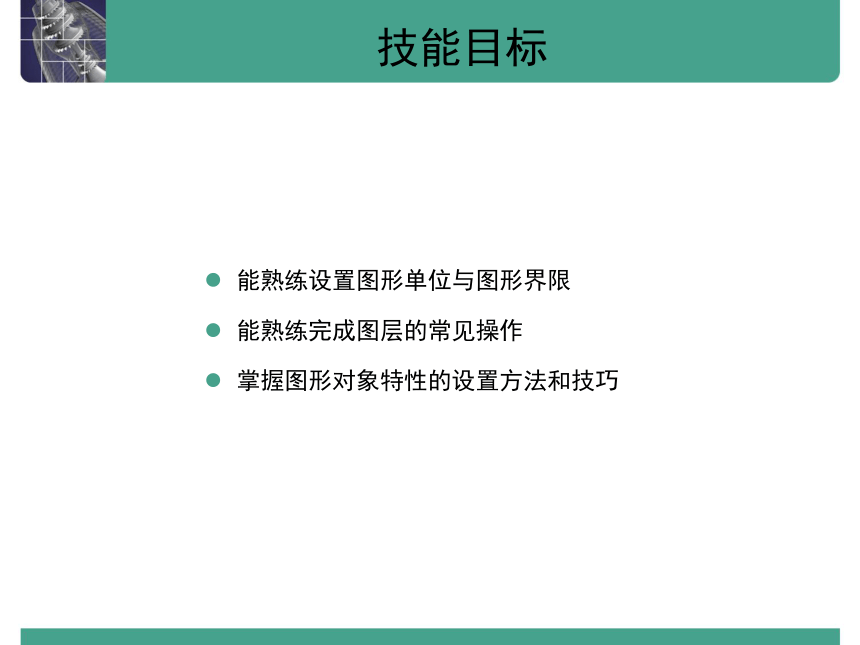

技能目标
能熟练设置图形单位与图形界限
能熟练完成图层的常见操作
掌握图形对象特性的设置方法和技巧

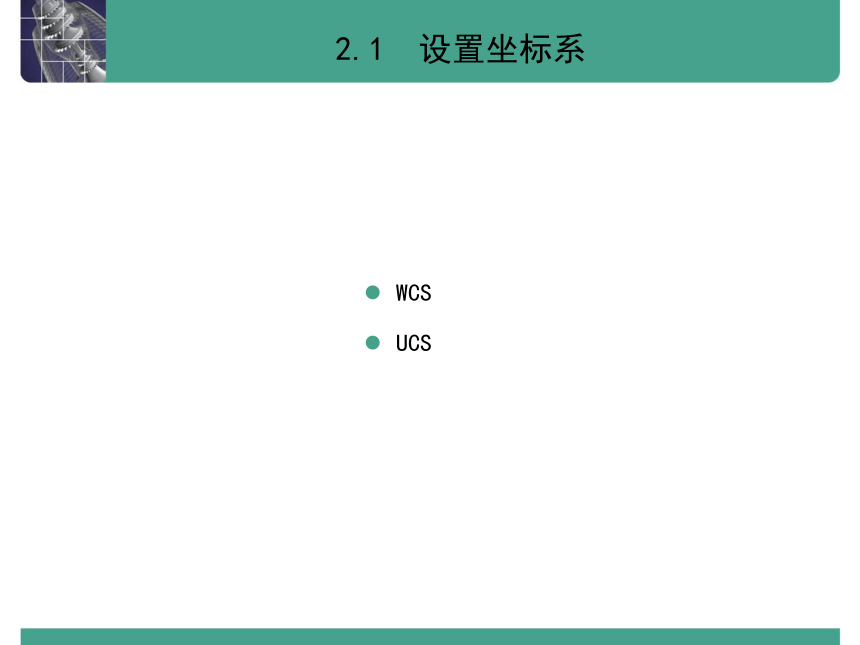

2.1 设置坐标系
WCS
UCS
2.1.1 WCS

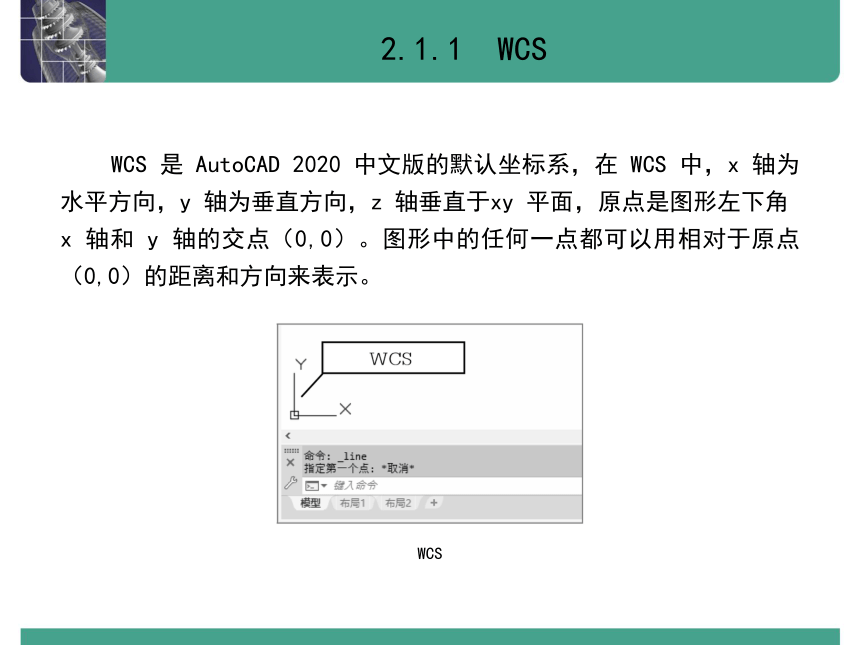

WCS 是 AutoCAD 2020 中文版的默认坐标系，在 WCS 中，x 轴为水平方向，y 轴为垂直方向，z 轴垂直于xy 平面，原点是图形左下角 x 轴和 y 轴的交点（0,0）。图形中的任何一点都可以用相对于原点（0,0）的距离和方向来表示。
WCS
2.1.2 UCS

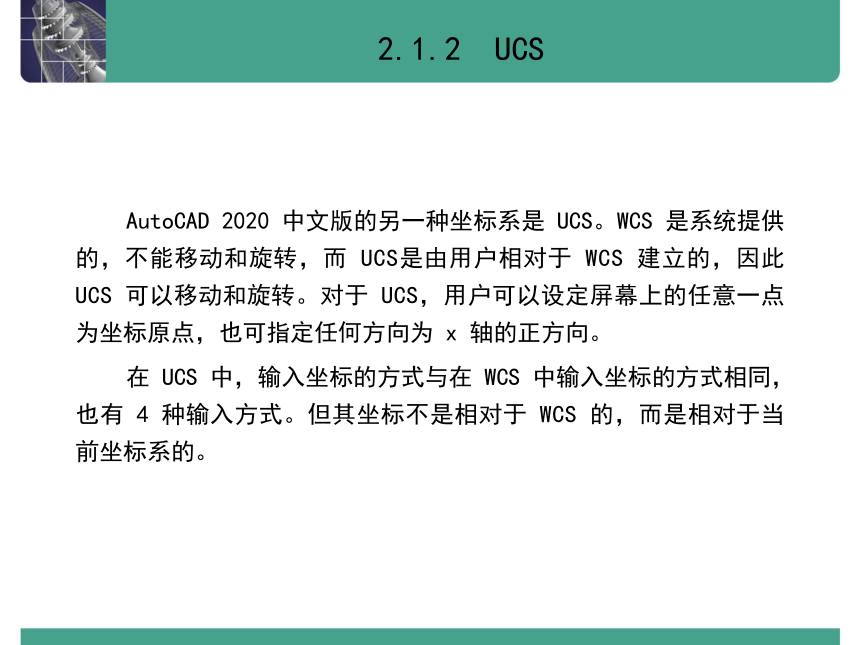

AutoCAD 2020 中文版的另一种坐标系是 UCS。WCS 是系统提供的，不能移动和旋转，而 UCS是由用户相对于 WCS 建立的，因此 UCS 可以移动和旋转。对于 UCS，用户可以设定屏幕上的任意一点为坐标原点，也可指定任何方向为 x 轴的正方向。
在 UCS 中，输入坐标的方式与在 WCS 中输入坐标的方式相同，也有 4 种输入方式。但其坐标不是相对于 WCS 的，而是相对于当前坐标系的。
2.2　 设置图形单位与图形界限

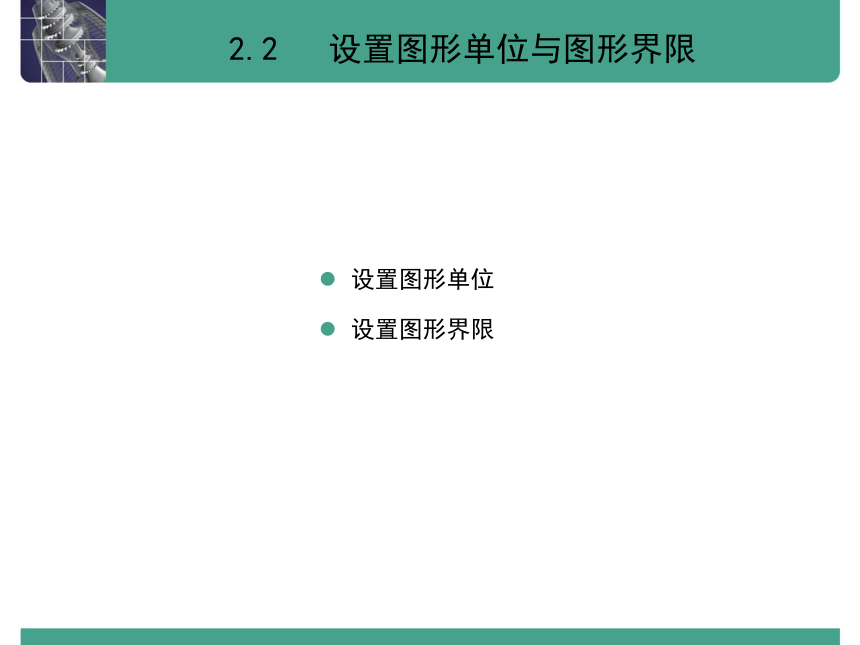

设置图形单位
设置图形界限
2.2.1 设置图形单位
可以在创建新文件时设置图形文件单位，也可以在建立图形文件后，改变其默认的单位设置。
1．创建新文件时进行单位设置
2．改变已存在图形的单位设置
“图形单位”对话框
2.2.2 设置图形界限

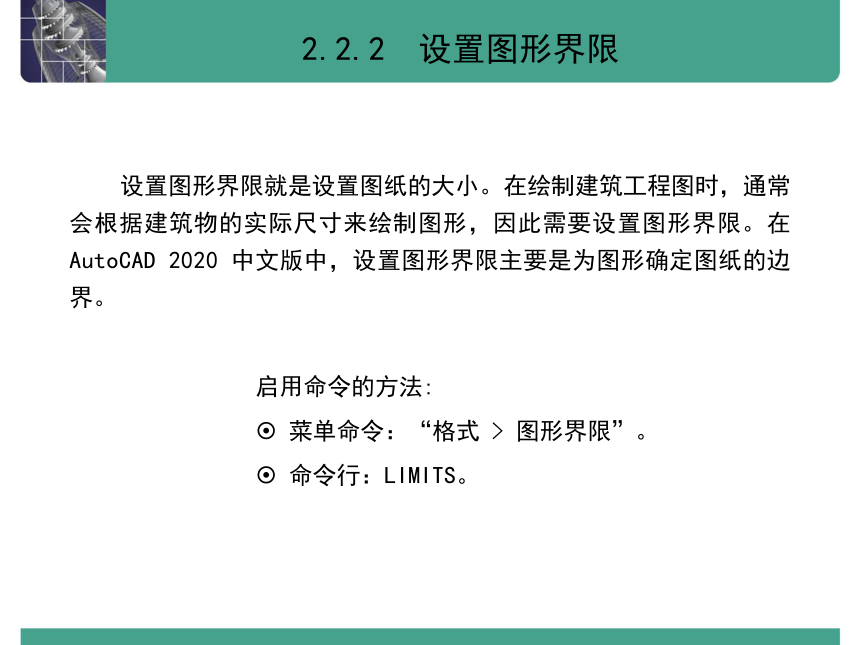

设置图形界限就是设置图纸的大小。在绘制建筑工程图时，通常会根据建筑物的实际尺寸来绘制图形，因此需要设置图形界限。在 AutoCAD 2020 中文版中，设置图形界限主要是为图形确定图纸的边界。
启用命令的方法:
菜单命令：“格式 > 图形界限”。
命令行：LIMITS。
2.3　设置工具栏
打开常用工具栏
自定义工具栏
布置工具栏
2.3.1 打开常用工具栏
在任意一个工具栏上单击鼠标右键，会弹出快捷菜单。有“√”标记的命令表示相应的工具栏已打开。选择快捷菜单中的命令，如“对象捕捉”“标注”等，可打开相应的工具栏。
2.3.2 自定义工具栏
“自定义用户界面”对话框用于自定义工作空间、工具栏、菜单、快捷菜单和其他用户界面元素。
启用命令的方法:
菜单命令：“视图 > 工具栏”或“工具 > 自定义 > 界面”。
命令行：TOOLBAR或CUI。
2.3.3 布置工具栏
根据工具栏的显示方式，AutoCAD 2020 中文版中的工具栏可分为 3 种，分别为弹出式工具栏、固定式工具栏和浮动式工具栏。
工具栏的显示方式
2.4　设置图层
创建图层
删除图层
设置图层的名称
设置图层的颜色、线型和线宽
控制图层状态
切换当前图层
2.4.1 创建图层
创建“轮廓线”图层和“剖面线”图层的方法如下。
（1）选择“格式 > 图层”命令，或单击“图层”工具栏中的“图层特性管理器”按钮 ，弹出“图层特性管理器”选项板。
（2）单击“图层特性管理器”选项板中的“新建图层”按钮 ，或按快捷键 Alt+N。
（3）图层列表中会显示新创建的图层，其默认名称为“图层 1”，在“名称”栏中输入图层的名称“轮廓线”，按 Enter 键，确认新图层的名称。
（4）单击“图层特性管理器”选项板中的“新建图层”按钮 ，在“名称”栏中输入图层的名称“剖面线”，按 Enter 键，确认新图层的名称。
2.4.2 删除图层
删除前面创建的“剖面线”图层的方法如下。
（1）选择“格式 > 图层”命令，或单击“图层”工具栏中的“图层特性管理器”按钮 ，弹出“图层特性管理器”选项板。
（2）在“图层特性管理器”对话框的图层列表中选择要删除的“剖面线”图层，然后单击“删除图层”按钮 。
2.4.3 设置图层的名称
将前面创建的“轮廓线”图层重新命名为“中心线”图层的方法如下。
（1）选择“格式 > 图层”命令，或单击“图层”工具栏中的“图层特性管理器”按钮 ，弹出“图层特性管理器”选项板。
（2）在“图层特性管理器”选项板的图层列表中选择需要重新命名的“轮廓线”图层。
（3）单击“轮廓线”图层的名称或按F2键，使图层的名称变为可编辑状态。输入新的图层名称“中心线”，按Enter键，确认图层的新名称。
2.4.4 设置图层的颜色、线型和线宽
1．设置图层的颜色
图层的默认颜色为白色，为了区别各个图层，应该为各图层设置不同的颜色，这样在绘制图形时就可以通过图层的颜色来直接区分不同类型的图形对象，便于管理图层和提高工作效率。
2．设置图层的线型
图层的线型用来表示图层中图形线条的特性，通过设置图层的线型可以区分不同图形对象的含义和作用。图层的默认线型为“Continuous”。
3．设置图层的线宽
设置图层的线宽可以使不同图层中的图形对象显示出不同的线宽，便于观察图形对象。此外，在图层上设置的线宽可以直接用于打印图形。通常情况下，图层的默认线宽为 0.25mm。
2.4.5 控制图层状态
如果工程图包含大量信息且有很多图层，则可控制图层状态，使编辑、绘制和观察等工作变得更方便。图层状态主要包括打开与关闭、冻结与解冻、锁定与解锁、打印与不打印等。AutoCAD 2020中文版采用不同样式的图标来表示这些图层状态。
1．打开/关闭图层
2．冻结/解冻图层
3．锁定/解锁图层
4．打印/不打印图层
2.4.6 切换当前图层
当需要在某个图层上绘制图形时，必须先将图层切换为当前图层。系统默认的当前图层为“0”图层。
1．将某个图层切换为当前图层
切换当前图层有以下两种方法。
（1）利用“图层特性管理器”选项板。
（2）利用“图层”工具栏。
2．将图形对象所在的图层切换为当前图层
单击“图层”工具栏中的“将对象的图层置为当前”按钮 ，然后在绘图窗口中选择某个图形对象，可以将该图形对象所在的图层切换为当前图层。
3．返回上一次设置的当前图层
单击“图层”工具栏的“上一个图层”按钮 ，系统将自动把上一次设置的当前图层切换为现在的当前图层。
2.5　设置图形对象特性
设置图形对象的颜色、线型和线宽删除图层
修改图形对象所在的图层
2.5.1 设置图形对象的颜色、线型和线宽
1．设置图形对象的颜色
2．设置图形对象的线型
3．设置图形对象的线宽
2.5.2 修改图形对象所在的图层
在 AutoCAD 2020 中文版中，可以修改图形对象所在的图层，修改方法有以下两种。
利用“图层”工具栏。
（1）在绘图窗口中选择需要修改图层的图形对象。
（2）打开“图层”工具栏的下拉列表，从中选择新的图层。
（3）按Esc键完成操作，此时图形对象将放置到新的图层上。
利用“特性”选项板 。
（1）在绘图窗口中，选择图形对象并单击鼠标右键，在弹出的快捷菜单中选择“特性”命令，打开“特性”选项板。
（2）选择“常规”选项组中的“图层”选项，打开“图层”下拉列表框，从中选择新的图层。
（3）关闭“特性”选项板，此时图形对象将被放置到新的图层上。
2.6 设置非连续线的外观
设置线型的全局比例因子
设置当前对象缩放比例
2.6.1 设置线型的全局比例因子
设置线型的全局比例因子后，AutoCAD 2020 中文版将重新生成图形，该比例因子将影响工程图中所有非连续线的外观。设置线型的全局比例因子有以下 3 种方法。
1．设置系统变量LTSCALE
2．利用“线型”命令
3．利用“特性”工具栏
2.6.2 设置当前对象缩放比例
设置当前对象缩放比例，将改变当前选择的图形对象中所有非连续线的外观。非连续线外观的显示比例等于当前对象缩放比例×全局比例因子。若当前对象缩放比例设置为 2，全局比例因子设置为3，则选择的非连续线外观的显示比例为 6。设置当前对象缩放比例有以下两种方法。
1．利用“线型管理器”对话框
2．利用“特性”选项板
