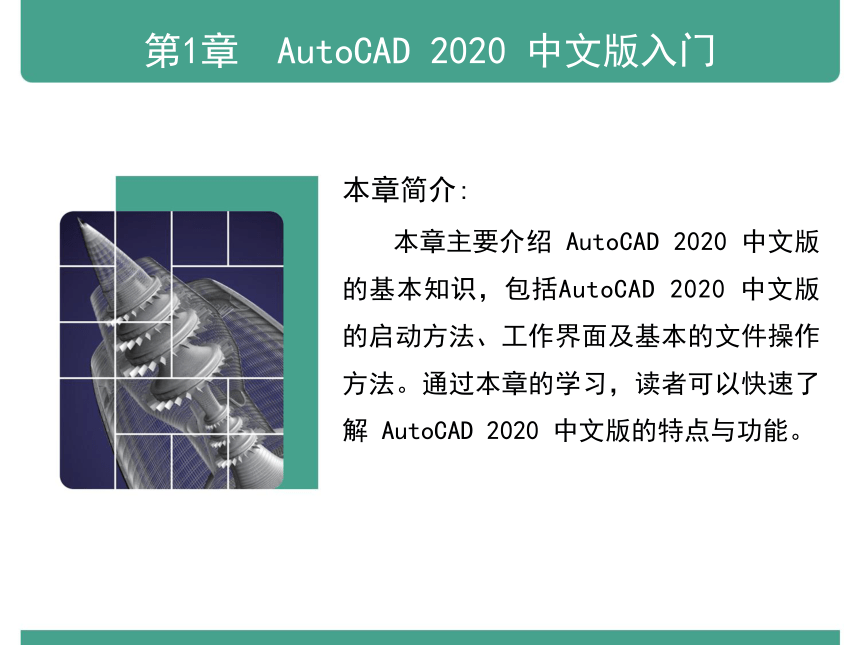

第1章　AutoCAD 2020 中文版入门
知识
本章简介:
本章主要介绍 AutoCAD 2020 中文版的基本知识，包括AutoCAD 2020 中文版的启动方法、工作界面及基本的文件操作方法。通过本章的学习，读者可以快速了解 AutoCAD 2020 中文版的特点与功能。

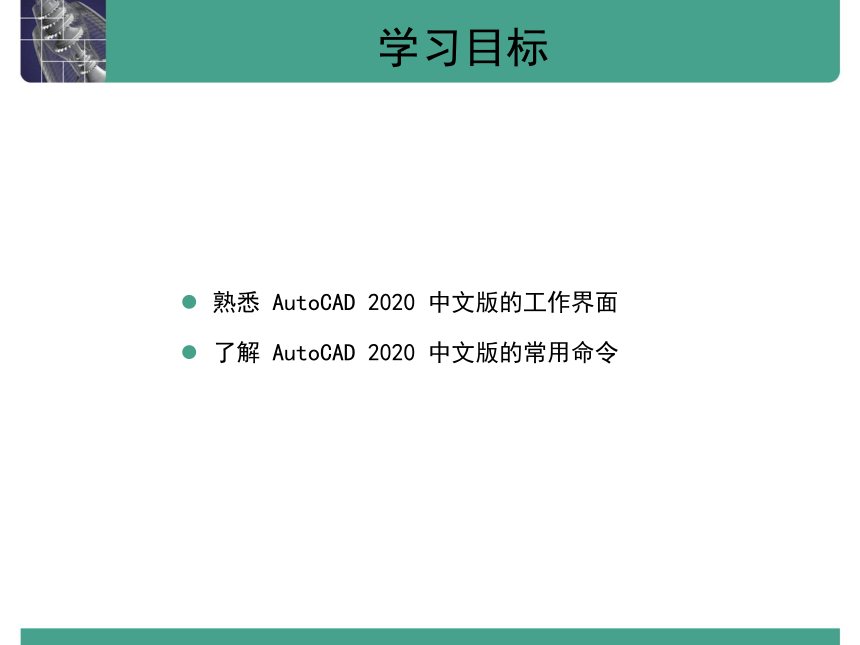

学习目标
熟悉 AutoCAD 2020 中文版的工作界面
了解 AutoCAD 2020 中文版的常用命令

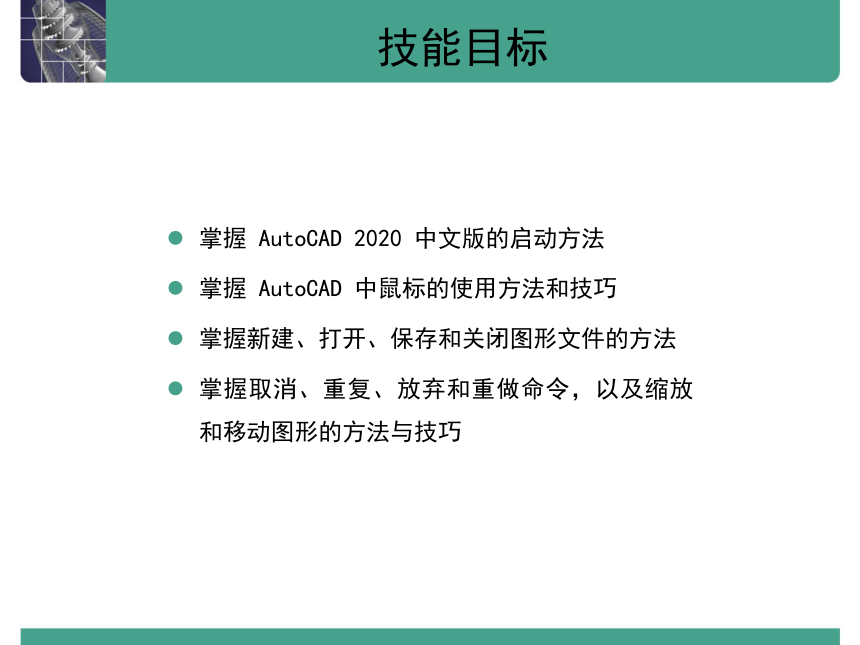

技能目标
掌握 AutoCAD 2020 中文版的启动方法
掌握 AutoCAD 中鼠标的使用方法和技巧
掌握新建、打开、保存和关闭图形文件的方法
掌握取消、重复、放弃和重做命令，以及缩放和移动图形的方法与技巧

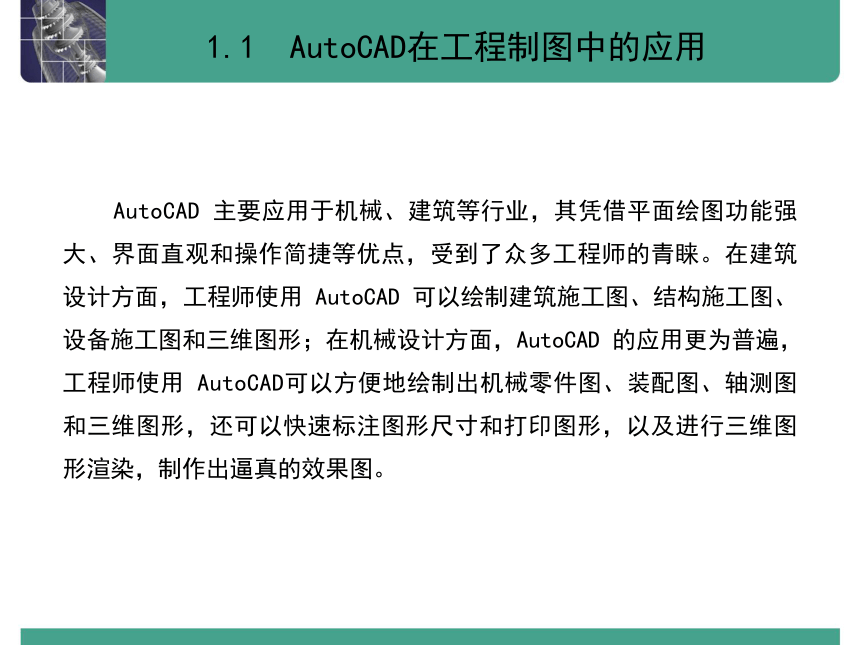

1.1 AutoCAD在工程制图中的应用
AutoCAD 主要应用于机械、建筑等行业，其凭借平面绘图功能强大、界面直观和操作简捷等优点，受到了众多工程师的青睐。在建筑设计方面，工程师使用 AutoCAD 可以绘制建筑施工图、结构施工图、设备施工图和三维图形；在机械设计方面，AutoCAD 的应用更为普遍，工程师使用 AutoCAD可以方便地绘制出机械零件图、装配图、轴测图和三维图形，还可以快速标注图形尺寸和打印图形，以及进行三维图形渲染，制作出逼真的效果图。

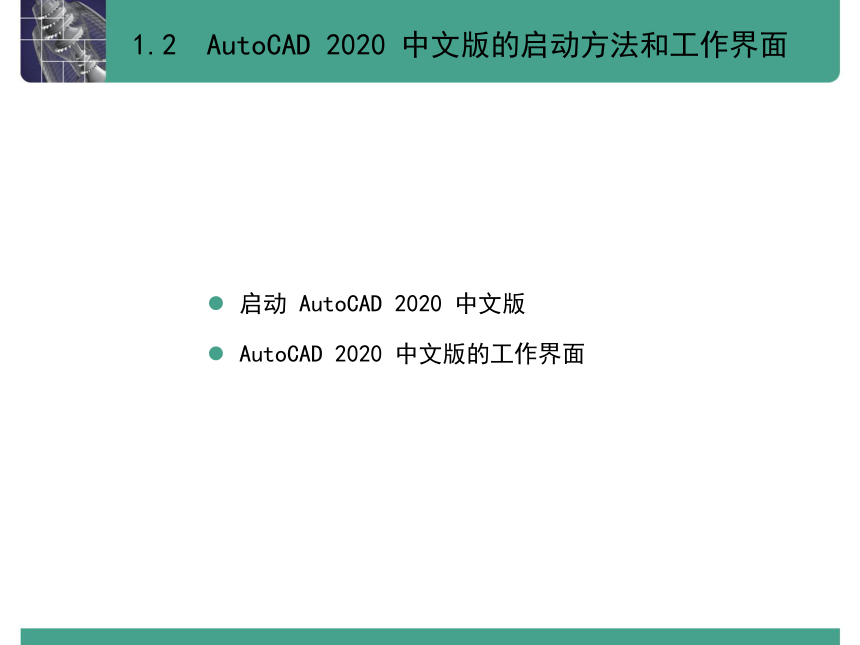

1.2 AutoCAD 2020 中文版的启动方法和工作界面
启动 AutoCAD 2020 中文版
AutoCAD 2020 中文版的工作界面

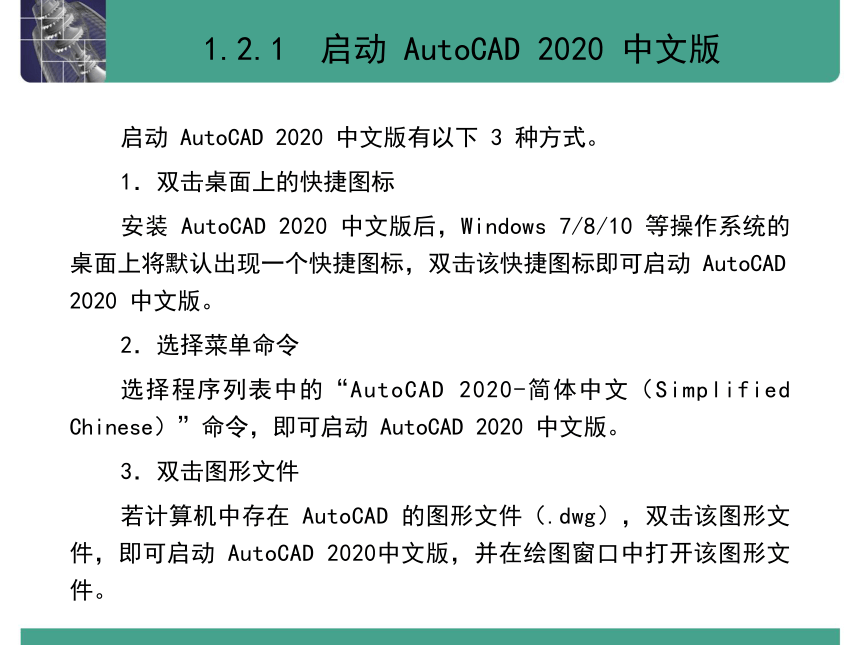

1.2.1 启动 AutoCAD 2020 中文版
启动 AutoCAD 2020 中文版有以下 3 种方式。
1．双击桌面上的快捷图标
安装 AutoCAD 2020 中文版后，Windows 7/8/10 等操作系统的桌面上将默认出现一个快捷图标，双击该快捷图标即可启动 AutoCAD 2020 中文版。
2．选择菜单命令
选择程序列表中的“AutoCAD 2020-简体中文（Simplified Chinese）”命令，即可启动 AutoCAD 2020 中文版。
3．双击图形文件
若计算机中存在 AutoCAD 的图形文件（.dwg），双击该图形文件，即可启动 AutoCAD 2020中文版，并在绘图窗口中打开该图形文件。

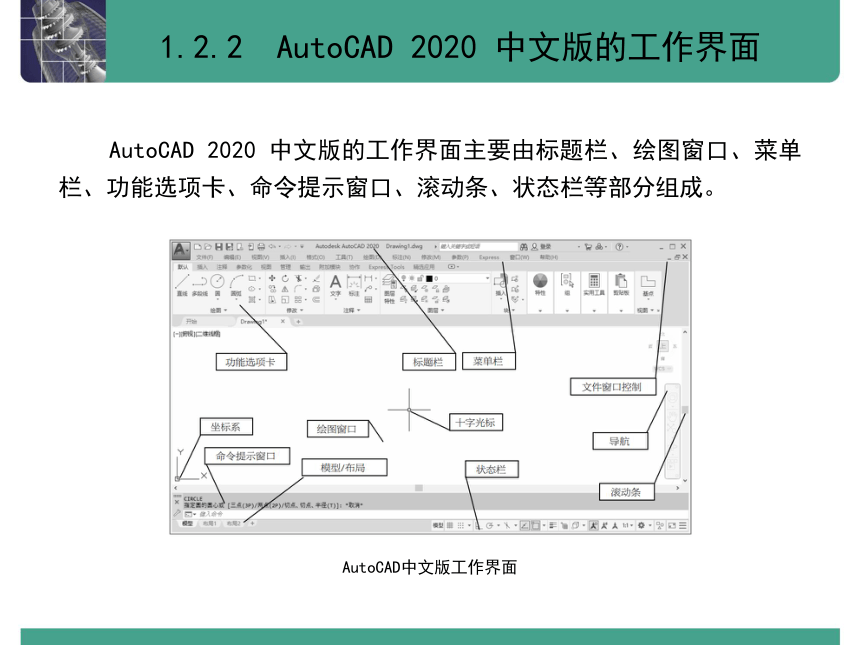

1.2.2 AutoCAD 2020 中文版的工作界面
AutoCAD 2020 中文版的工作界面主要由标题栏、绘图窗口、菜单栏、功能选项卡、命令提示窗口、滚动条、状态栏等部分组成。
AutoCAD中文版工作界面

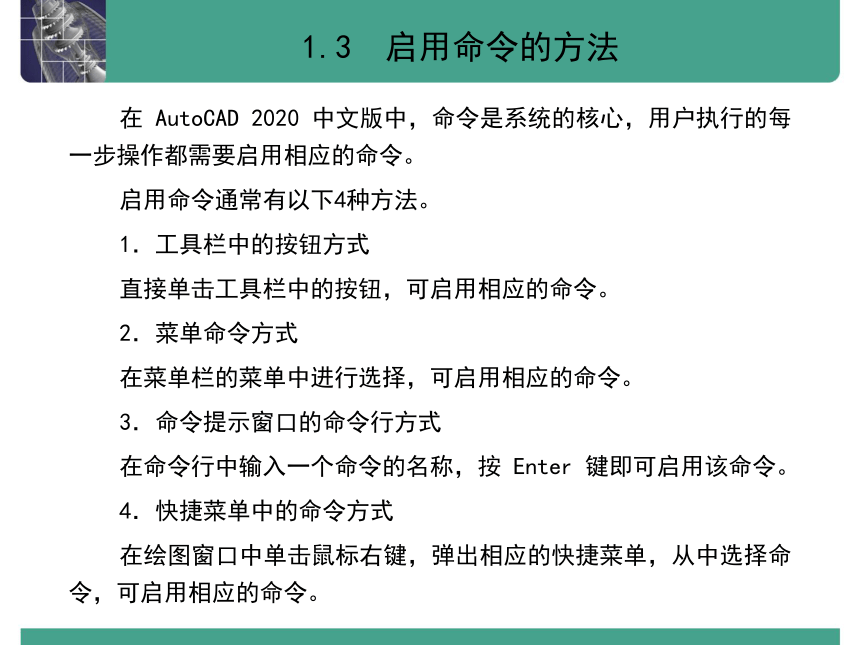

1.3 启用命令的方法
在 AutoCAD 2020 中文版中，命令是系统的核心，用户执行的每一步操作都需要启用相应的命令。
启用命令通常有以下4种方法。
1．工具栏中的按钮方式
直接单击工具栏中的按钮，可启用相应的命令。
2．菜单命令方式
在菜单栏的菜单中进行选择，可启用相应的命令。
3．命令提示窗口的命令行方式
在命令行中输入一个命令的名称，按 Enter 键即可启用该命令。
4．快捷菜单中的命令方式
在绘图窗口中单击鼠标右键，弹出相应的快捷菜单，从中选择命令，可启用相应的命令。
1.4 鼠标的使用方法
在 AutoCAD 2020 中文版中，鼠标的各个按键具有不同的功能。
1．鼠标左键
鼠标左键为拾取键，可以用于单击按钮、选择命令，也可以用于在绘图过程中选择点和图形对象等。
2．鼠标右键
鼠标右键的默认设置是用于显示快捷菜单，单击鼠标右键可以弹出快捷菜单。
3．鼠标中键
鼠标中键常用于快速浏览图形。在绘图窗口中按住鼠标中键，十字光标将变为 形状，拖曳鼠标可快速移动图形；双击鼠标中键，绘图窗口中将显示全部图形对象；当鼠标中键为滚轮时，在绘图窗口中直接向下滚动鼠标滚轮可缩小图形，直接向上滚动鼠标滚轮可放大图形。
1.5 文件的基础操作
新建图形文件
打开图形文件
保存图形文件
关闭图形文件
1.5.1 新建图形文件
在应用 AutoCAD 2020 中文版绘图时，首先需要新建一个图形文件。AutoCAD 2020 中文版提供了“新建”命令，用于新建图形文件。
启用命令的方法：
工具栏：“标准”工具栏中的“新建”按钮。
菜单命令：“新建 > 图形”。
快捷键：Ctrl+N。
1.5.2 打开图形文件
可以利用“打开”命令来浏览和编辑图形文件。
启用命令的方法：
工具栏：“标准”工具栏中的“打开”按钮 。
菜单命令：“打开 > 图形”。
快捷键：Ctrl+O。
1.5.3 保存图形文件
1．以当前文件名保存图形
启用命令的方法：
工具栏：“标准”工具栏中的“保存”按钮 。
菜单命令：“保存”。
快捷键：Ctrl+S。
2．指定新的文件名保存图形文件
使用“另存为”命令可以指定新的文件名保存图形文件。
启用命令的方法：
菜单命令：“另存为 > 图形”。
快捷键：Ctrl+Shift+S。
1.5.4 关闭图形文件
保存图形文件后，可以将该图形文件关闭。
1．关闭当前图形文件
单击按钮，在弹出的下拉列表框中选择“关闭 > 当前图形/所有图形”命令，或单击绘图窗口右上角的按钮，关闭当前图形文件。如果图形文件尚未保存，则会弹出提示对话框，询问用户是否保存图形文件
2．退出 AutoCAD 2020 中文版
单击标题栏右侧的按钮；在弹出的下拉列表框中单击“退出 Autodesk AutoCAD 2020”按钮，即可退出 AutoCAD 2020 中文版。
1.6 取消命令与重复命令
取消命令
重复命令
1.6.1 取消命令
在绘图过程中，可以随时按 Esc 键取消当前正在执行的命令；或者在绘图窗口中单击鼠标右键，从弹出的快捷菜单中选择“取消”命令，取消正在执行的命令。
1.6.2 重复命令
当需要重复启用某个命令时，可以按Enter键或空格键，或者在绘图窗口中单击右键，从弹出的快捷菜单中选择“重复××”命令（其中××为上一步使用过的命令）。
1.7 放弃命令与重做命令
放弃命令
重做命令
1.7.1 放弃命令
在绘图过程中，当出现了一些错误而需要放弃前面执行的一个或多个操作时，可以使用“放弃”命令。
启用命令的方法：
工具栏：“标准”工具栏中的“放弃”按钮。
菜单命令：“编辑 > 放弃”。
快捷键：Ctrl+Z。
命令行：UNDO。
1.7.2 重做命令
如果放弃一个或多个操作后，又想重做这些操作，将图形恢复到原来的效果，这时可以使用“重做”命令。
启用命令的方法：
工具栏：“标准”工具栏中的“重做”按钮。
菜单命令：“编辑 > 重做”。
快捷键：Ctrl+Y。
命令行：REDO。
1.8　快速浏览图形
缩放图形
移动图形
1.8.1 缩放图形
在 AutoCAD 2020 中文版中，“标准”工具栏中的“实时缩放”按钮可用于缩放图形。单击“实时缩放”按钮 ，绘图窗口中的十字光标会变为图标，此时按住鼠标左键并向上移动鼠标，可以放大图形；按住鼠标左键并向下移动鼠标，可以缩小图形。完成图形的缩放后，按 Esc 键可以退出缩放图形的状态。
当鼠标带有滚轮时，在绘图窗口中，向上滚动鼠标滚轮，可以放大图形；向下滚动鼠标滚轮，可以缩小图形。
1.8.2 移动图形
在 AutoCAD 2020 中文版中，“标准”工具栏中的“实时平移”按钮用于快速移动图形。单击“实时平移”按钮，绘图窗口中的十字光标会变为图标，此时按住鼠标左键并移动鼠标，可以快速移动图形。完成图形的移动后，按 Esc 键可退出移动图形的状态。
1.9 使用帮助和教程
AutoCAD 2020 中文版中的帮助信息包含了此软件的完整信息。学会有效地使用帮助信息，将会为解决疑难问题带来很大的帮助。
下面介绍“帮助”菜单中各个命令的功能。
“帮助”命令：提供了 AutoCAD 2020 中文版的完整信息。选择“帮助”命令，弹出帮助窗口。
“其他资源”命令：提供了访问 AutoCAD 网站获取相关帮助信息的功能。
“关于 AutoCAD 2020”命令：提供了 AutoCAD 2020 中文版的相关信息，如版权和产品信息等。
