第4章　三维模型的创建
本章简介：

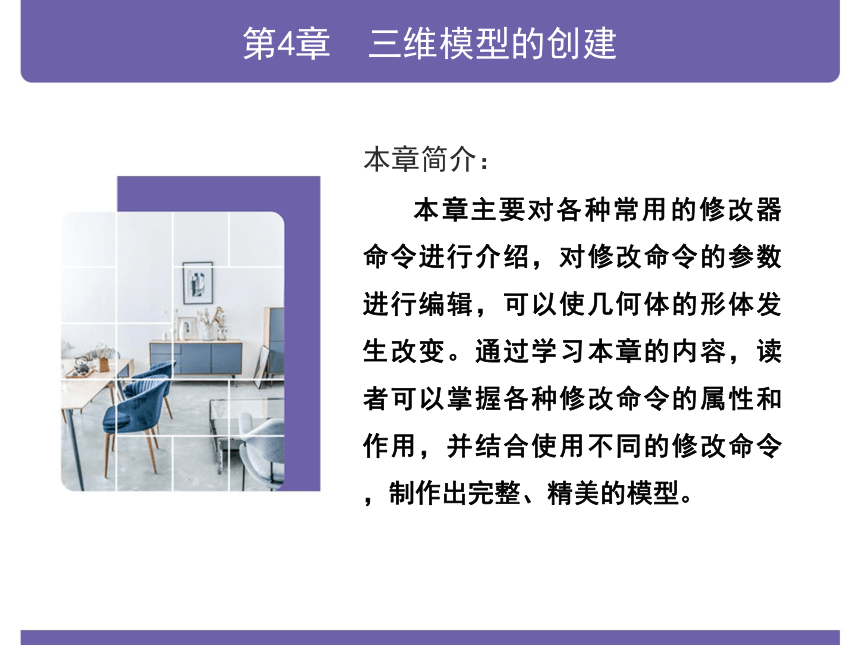

本章主要对各种常用的修改器命令进行介绍，对修改命令的参数进行编辑，可以使几何体的形体发生改变。通过学习本章的内容，读者可以掌握各种修改命令的属性和作用，并结合使用不同的修改命令，制作出完整、精美的模型。
熟练掌握将二维图形转化为三维模型的方法。
熟练掌握三维模型的修改命令。
熟练掌握“编辑样条线”命令的应用。

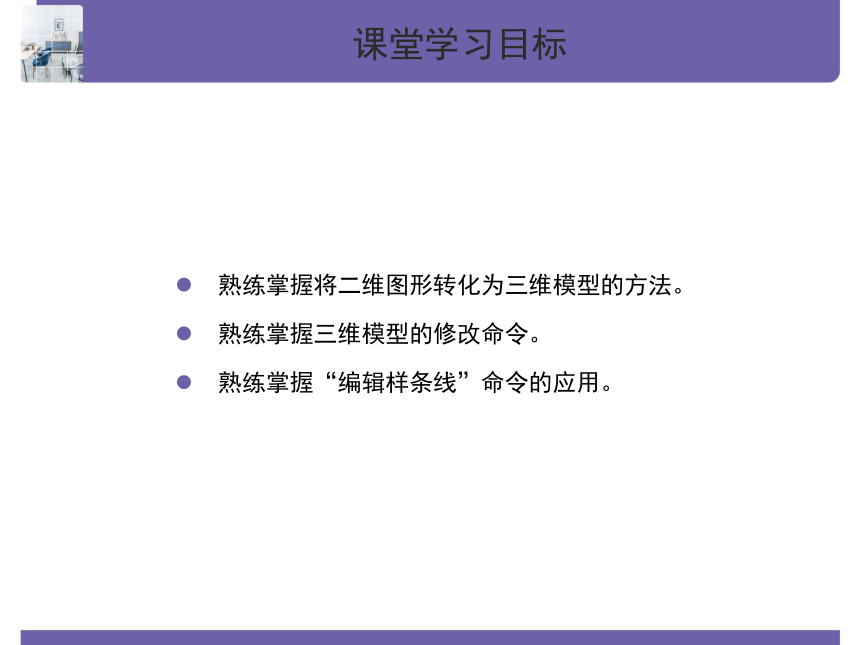

课堂学习目标
4.1　 修改命令面板功能简介
修改命令面板

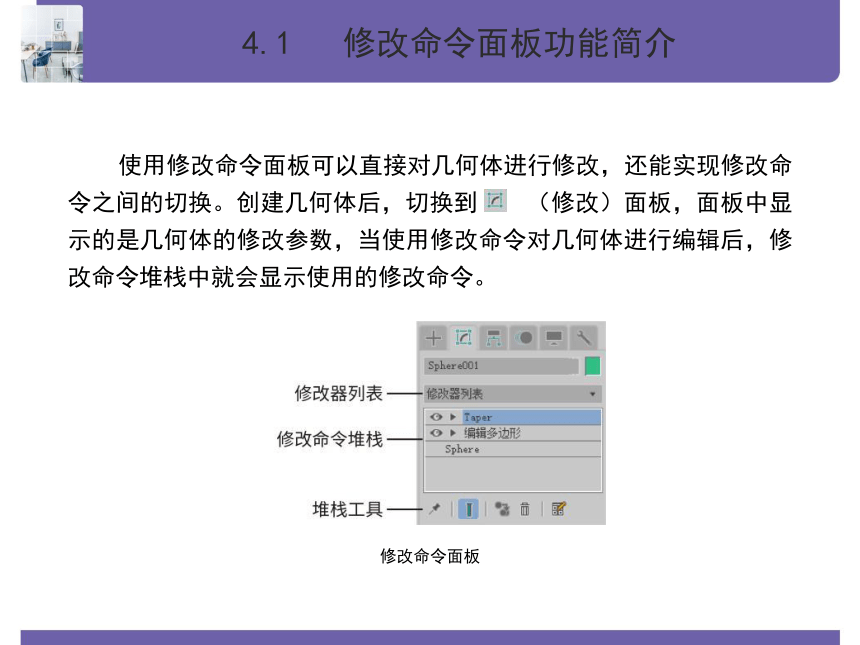

使用修改命令面板可以直接对几何体进行修改，还能实现修改命令之间的切换。创建几何体后，切换到 （修改）面板，面板中显示的是几何体的修改参数，当使用修改命令对几何体进行编辑后，修改命令堆栈中就会显示使用的修改命令。

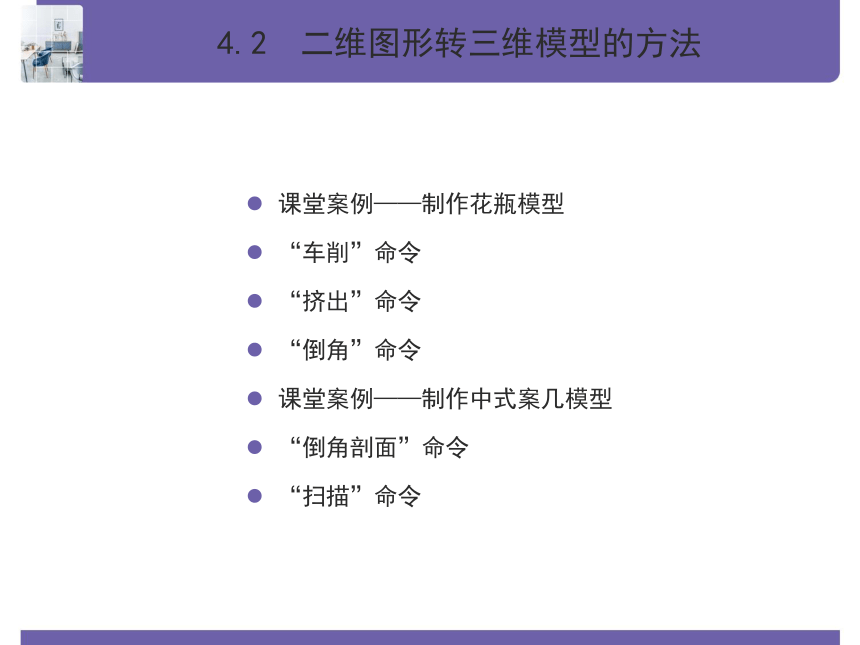

4.2　二维图形转三维模型的方法
课堂案例——制作花瓶模型
“车削”命令
“挤出”命令
“倒角”命令
课堂案例——制作中式案几模型
“倒角剖面”命令
“扫描”命令
4.2.1　课堂案例——制作花瓶模型

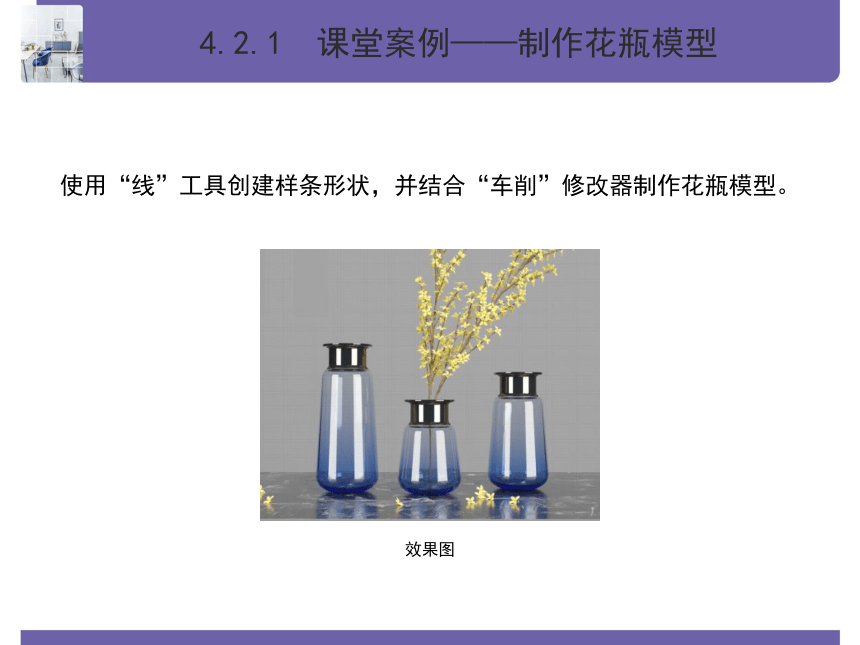

使用“线”工具创建样条形状，并结合“车削”修改器制作花瓶模型。
效果图
4.2.2　“车削”命令

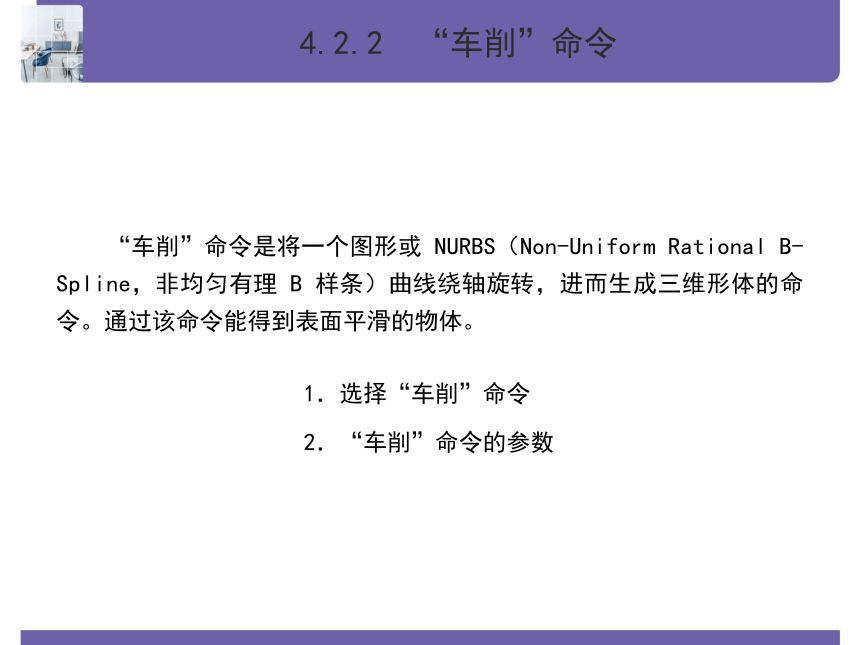

“车削”命令是将一个图形或 NURBS（Non-Uniform Rational B-Spline，非均匀有理 B 样条）曲线绕轴旋转，进而生成三维形体的命令。通过该命令能得到表面平滑的物体。
1．选择“车削”命令
2．“车削”命令的参数
4.2.3　“挤出”命令

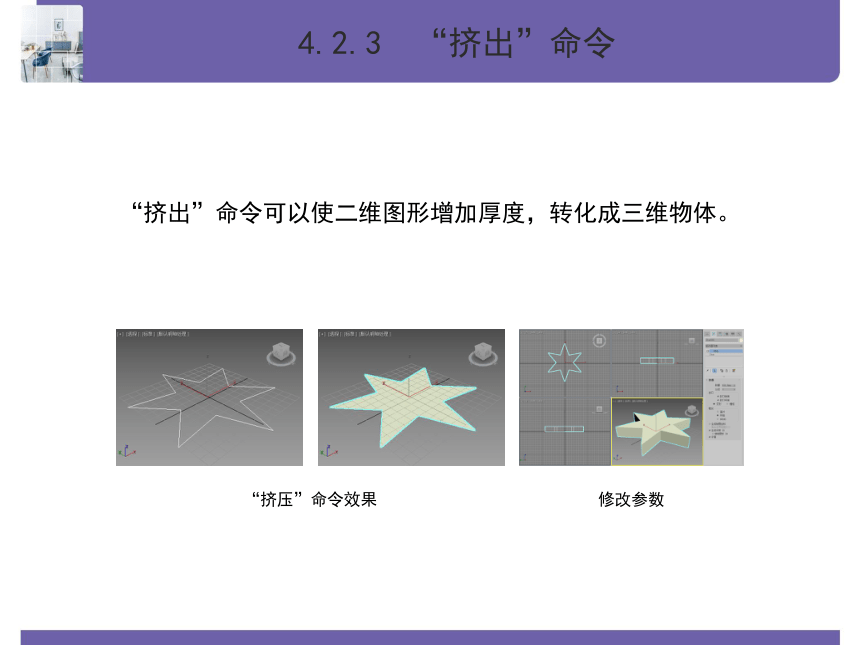

“挤出”命令可以使二维图形增加厚度，转化成三维物体。
“挤压”命令效果
修改参数

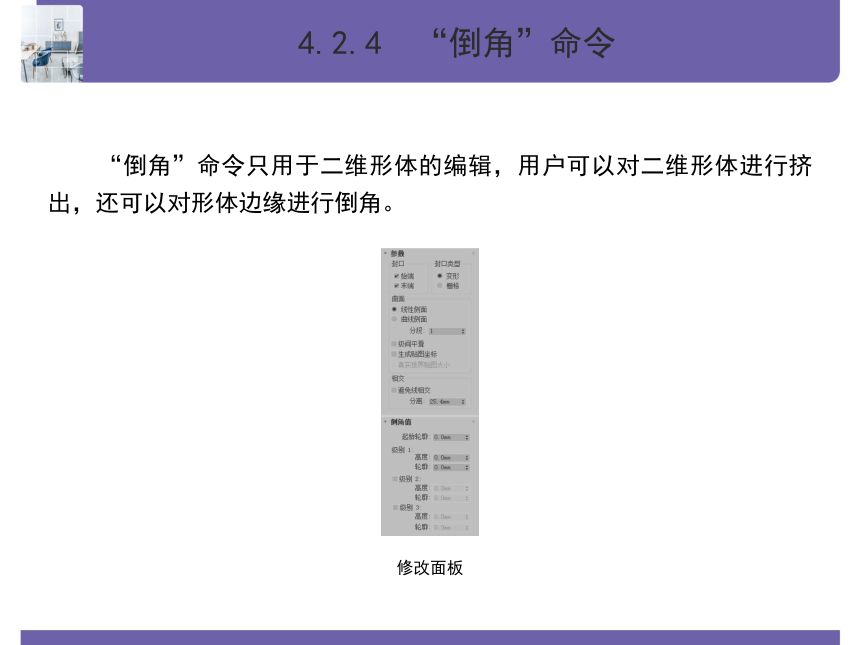

“倒角”命令只用于二维形体的编辑，用户可以对二维形体进行挤出，还可以对形体边缘进行倒角。
4.2.4　“倒角”命令
修改面板
4.2.5　课堂案例——制作中式案几模型

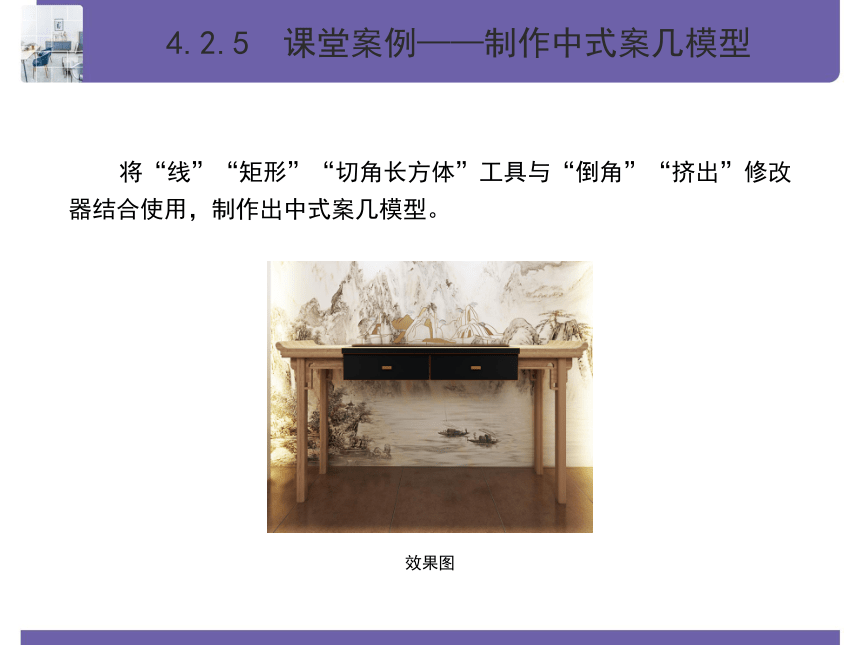

将“线”“矩形”“切角长方体”工具与“倒角”“挤出”修改器结合使用，制作出中式案几模型。
效果图
“倒角剖面”修改器使用一个图形作为路径或使用“倒角剖面”来挤出另一个图形。它是“倒角”修改器的一种变量。
4.2.6　“倒角剖面”命令
修改面板
“扫描”修改器用于沿着基本样条线或 NURBS 曲线路径挤出横截面。类似于“放样”复合对象，但它是一种更有效的方法。
4.2.7　“扫描”命令
相关参数
4.3　三维变形修改器
“锥化”命令
“扭曲”命令
课堂案例——制作铁艺床头柜模型
“弯曲”命令
课堂案例——制作创意沙发凳模型
“球形化”命令
FFD
“锥化”命令主要用于对物体进行锥化处理，通过缩放物体的两端可以产生锥形轮廓，同时可以加入光滑的曲线轮廓。通过调节锥化的倾斜度和曲线轮廓的曲度，还能产生局部锥化效果。
4.3.1　“锥化”命令
“锥化”命令的参数
1．“锥化”命令的参数
2．“锥化”命令参数的修改
“扭曲”命令主要用于对模型进行扭曲处理。通过调整扭曲的角度和偏移值，可以得到各种扭曲效果，同时可以通过设置参数使扭曲效果限定在固定的区域内。
4.3.2　“扭曲”命令
1．“扭曲”命令的参数
2．“扭曲”命令参数的修改
“扭曲”命令的参数
4.3.3　课堂案例——制作铁艺床头柜模型
将“圆柱体”“圆”工具与“晶格”“锥化”“挤出”修改器结合使用，制作出铁艺床头柜模型。
效果图
“弯曲”命令是一个比较简单的命令，可以使物体产生弯曲效果，可以调节弯曲的角度和方向以及弯曲所依据的坐标轴向，还可以将弯曲效果限制在一定区域内。
4.3.4　“弯曲”命令
1．“弯曲”命令的参数
2．“弯曲”命令参数的修改
“弯曲”命令的参数
4.3.5　课堂案例——制作创意沙发凳模型
将“球体”“切角圆柱体”“圆柱体”工具与“弯曲”“锥化”修改器结合使用，制作出创意沙发凳模型
效果图
“球形化”修改器可以将对象扭曲为球形。此修改器只有一个参数（百分比），可以将对象尽可能地变形为球形。
4.3.6　“球形化”命令
“球形化”命令的参数
4.3.7　FFD
FFD（Free-Form Deformation，自由形式变形）可应用于类似舞蹈、汽车或坦克的计算机动画中，也可用于构建类似椅子和雕塑的图形。
“FFD”修改器使用晶格框包围选中的几何体，通过调整晶格的控制点可以改变封闭几何体的形状。
1．“FFD”命令介绍2．FFD（圆柱体）
4.4　“编辑样条线”修改器
“编辑样条线”修改器为选定图形的不同层级提供显示的编辑工具：顶点、分段或者样条线。“编辑样条线”修改器可以匹配基础“可编辑样条线”对象的所有功能。
修改面板
4.5　课堂练习——制作果盘模型
将“圆柱体”工具与“编辑多边形”“涡轮平滑”“锥化”修改器结合使用，制作出果盘模型。
效果图
4.5　课后练习——制作杯子架
将“矩形”“切角圆柱体”“线”工具与“编辑样条线”“倒角”“锥化”修改器结合使用，制作出杯子架模型。
效果图
