第七章针织特色服装结构制图2

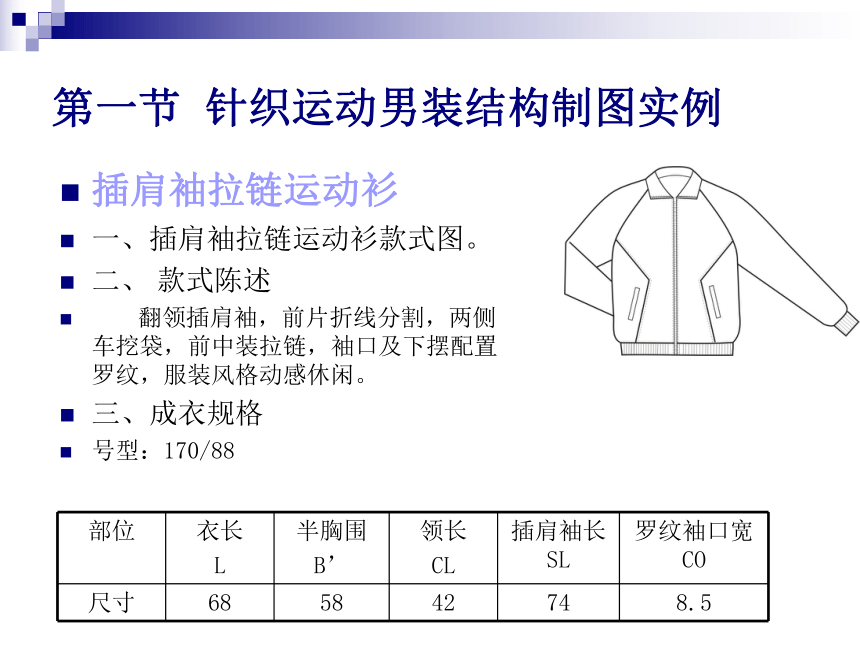

第一节 针织运动男装结构制图实例
插肩袖拉链运动衫
一、插肩袖拉链运动衫款式图。
二、 款式陈述
翻领插肩袖，前片折线分割，两侧车挖袋，前中装拉链，袖口及下摆配置罗纹，服装风格动感休闲。
三、成衣规格
号型：170/88
部位 衣长 L 半胸围 B’ 领长 CL 插肩袖长SL 罗纹袖口宽CO
尺寸 68 58 42 74 8.5

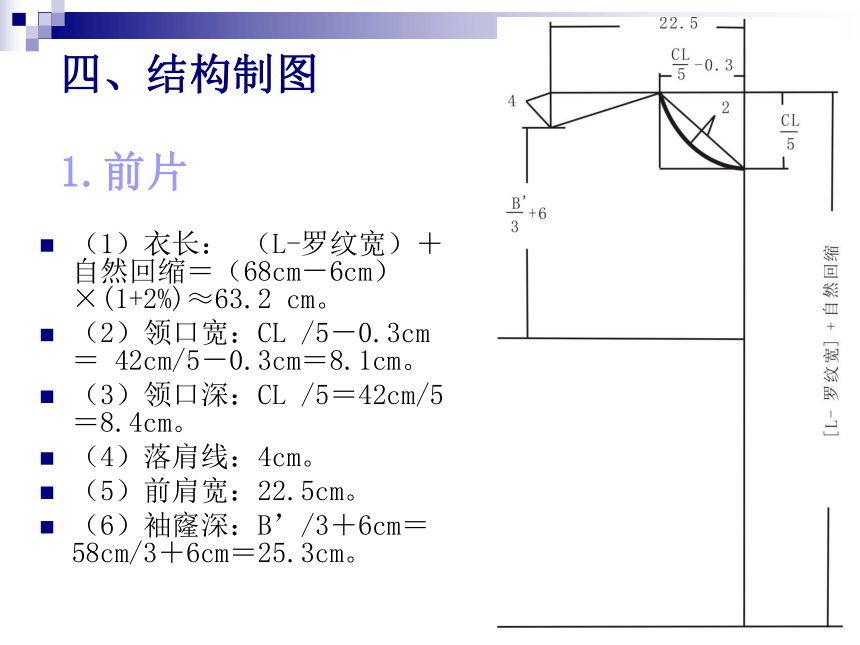

四、结构制图
1.前片
（1）衣长： （L-罗纹宽）＋自然回缩＝（68cm－6cm） ×(1+2%)≈63.2 cm。
（2）领口宽：CL /5－0.3cm＝ 42cm/5－0.3cm＝8.1cm。
（3）领口深：CL /5＝42cm/5＝8.4cm。
（4）落肩线：4cm。
（5）前肩宽：22.5cm。
（6）袖窿深：B’/3＋6cm＝ 58cm/3＋6cm＝25.3cm。

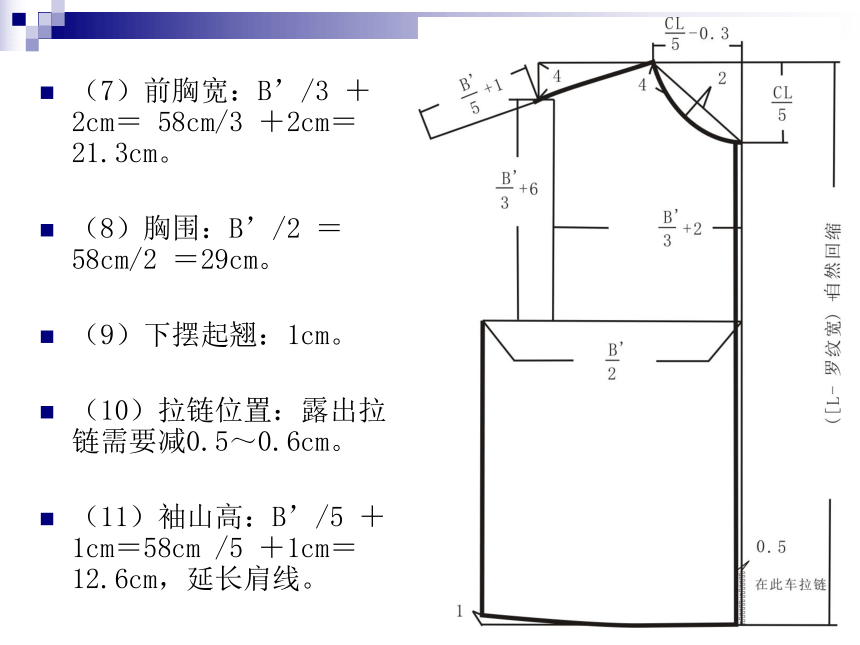

（7）前胸宽：B’/3 ＋2cm＝ 58cm/3 ＋2cm＝21.3cm。
（8）胸围：B’/2 ＝ 58cm/2 ＝29cm。
（9）下摆起翘：1cm。
（10）拉链位置：露出拉链需要减0.5～0.6cm。
（11）袖山高：B’/5 ＋1cm＝58cm /5 ＋1cm＝12.6cm，延长肩线。

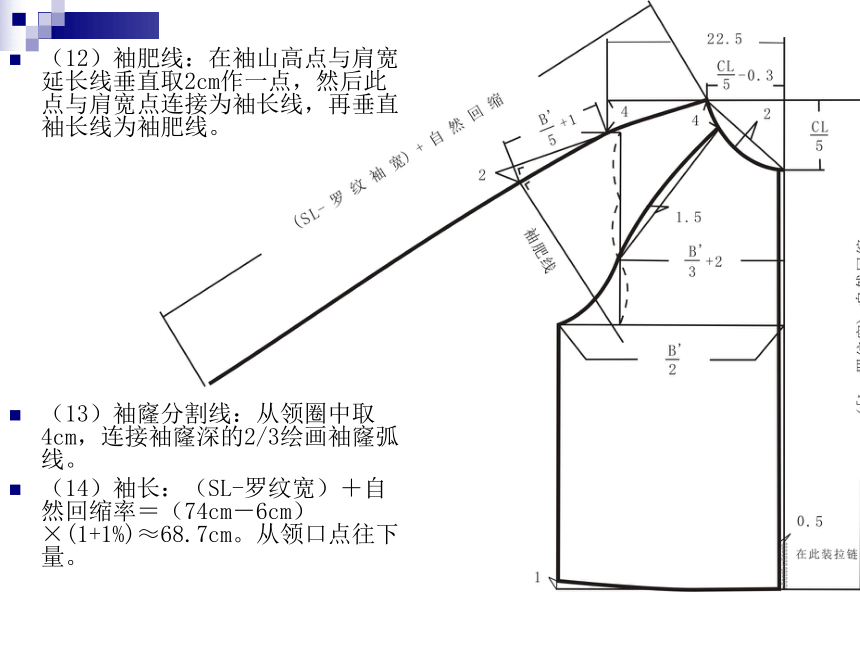

（12）袖肥线：在袖山高点与肩宽延长线垂直取2cm作一点，然后此点与肩宽点连接为袖长线，再垂直袖长线为袖肥线。
（13）袖窿分割线：从领圈中取4cm，连接袖窿深的2/3绘画袖窿弧线。
（14）袖长：（SL-罗纹宽）＋自然回缩率＝（74cm－6cm）×(1+1%)≈68.7cm。从领口点往下量。

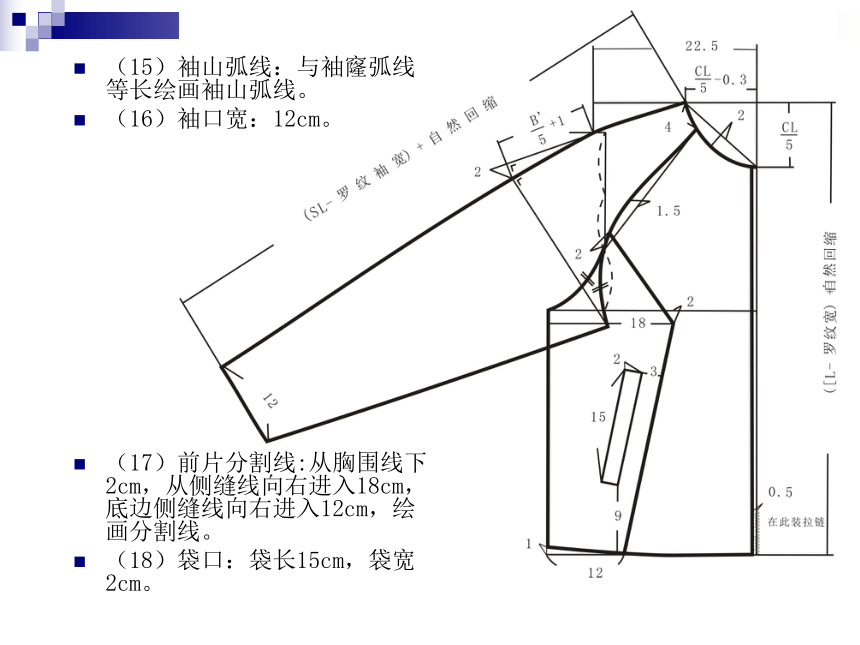

（15）袖山弧线：与袖窿弧线等长绘画袖山弧线。
（16）袖口宽：12cm。
（17）前片分割线:从胸围线下2cm，从侧缝线向右进入18cm，底边侧缝线向右进入12cm，绘画分割线。
（18）袋口：袋长15cm，袋宽2cm。

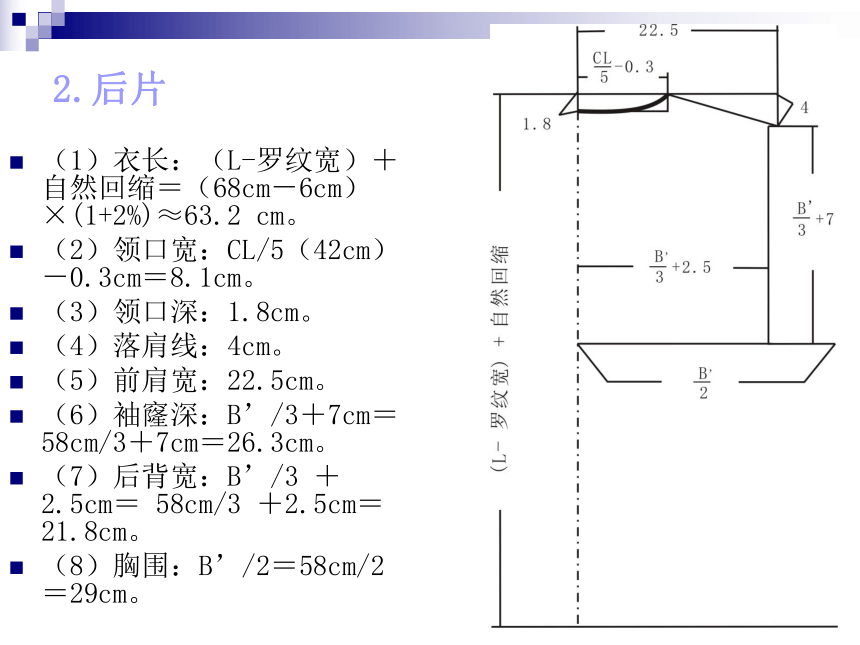

2.后片
（1）衣长：（L-罗纹宽）＋自然回缩＝（68cm－6cm） ×(1+2%)≈63.2 cm。
（2）领口宽：CL/5（42cm）－0.3cm＝8.1cm。
（3）领口深：1.8cm。
（4）落肩线：4cm。
（5）前肩宽：22.5cm。
（6）袖窿深：B’/3＋7cm＝ 58cm/3＋7cm＝26.3cm。
（7）后背宽：B’/3 ＋2.5cm＝ 58cm/3 ＋2.5cm＝21.8cm。
（8）胸围：B’/2＝58cm/2 ＝29cm。

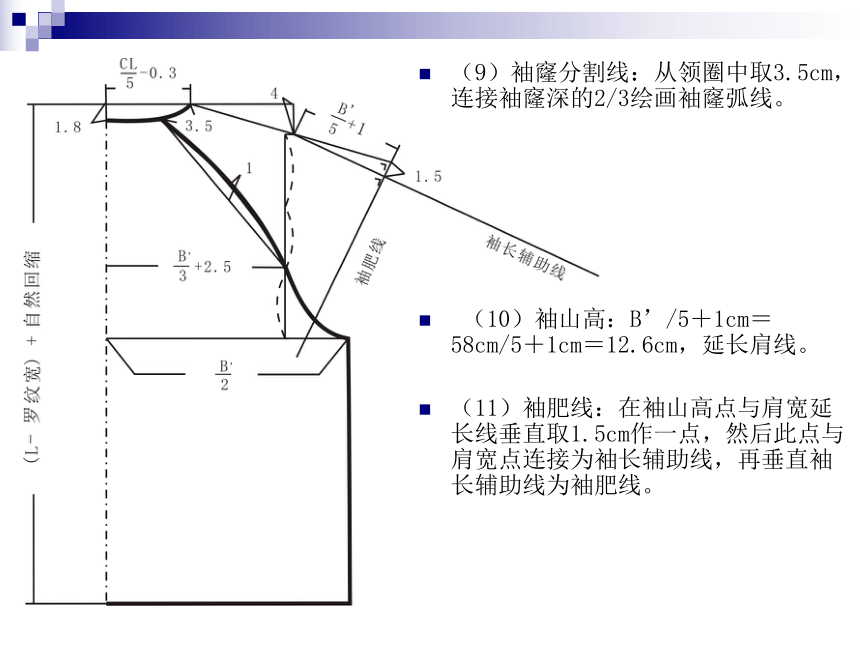

（9）袖窿分割线：从领圈中取3.5cm，连接袖窿深的2/3绘画袖窿弧线。
（10）袖山高：B’/5＋1cm＝ 58cm/5＋1cm＝12.6cm，延长肩线。
（11）袖肥线：在袖山高点与肩宽延长线垂直取1.5cm作一点，然后此点与肩宽点连接为袖长辅助线，再垂直袖长辅助线为袖肥线。

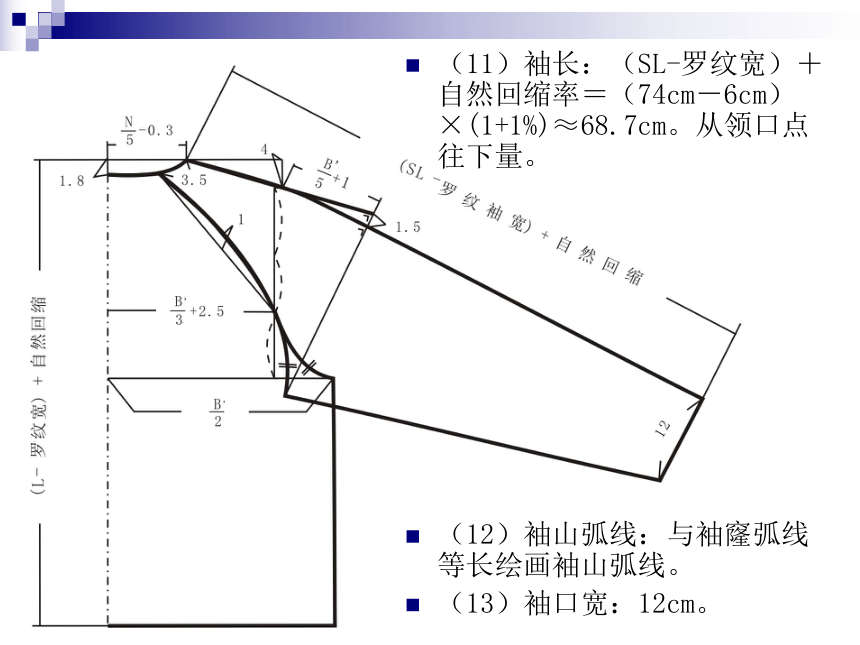

（11）袖长：（SL-罗纹宽）＋自然回缩率＝（74cm－6cm）×(1+1%)≈68.7cm。从领口点往下量。
（12）袖山弧线：与袖窿弧线等长绘画袖山弧线。
（13）袖口宽：12cm。

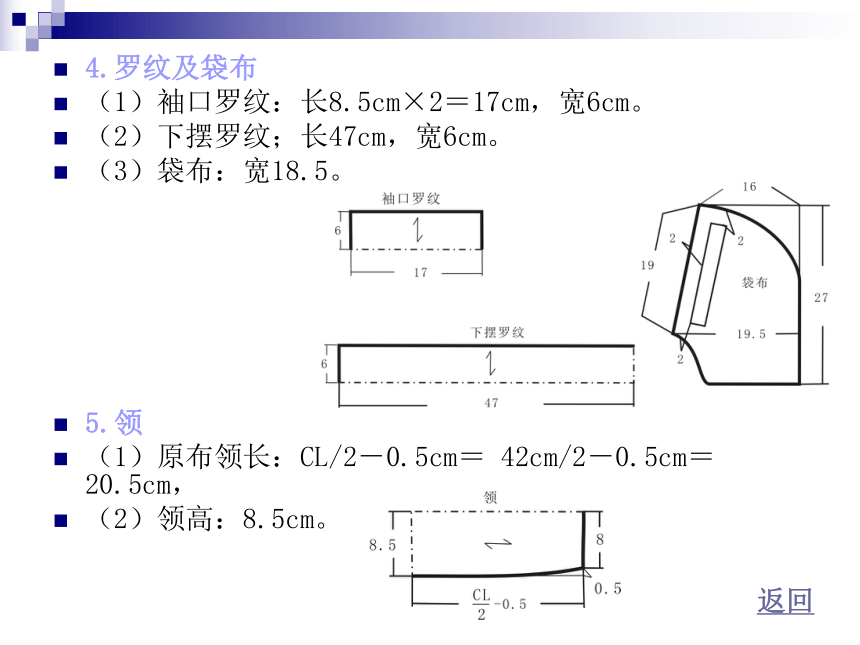

4.罗纹及袋布
（1）袖口罗纹：长8.5cm×2＝17cm，宽6cm。
（2）下摆罗纹；长47cm，宽6cm。
（3）袋布：宽18.5。
5.领
（1）原布领长：CL/2－0.5cm＝ 42cm/2－0.5cm＝20.5cm，
（2）领高：8.5cm。
返回

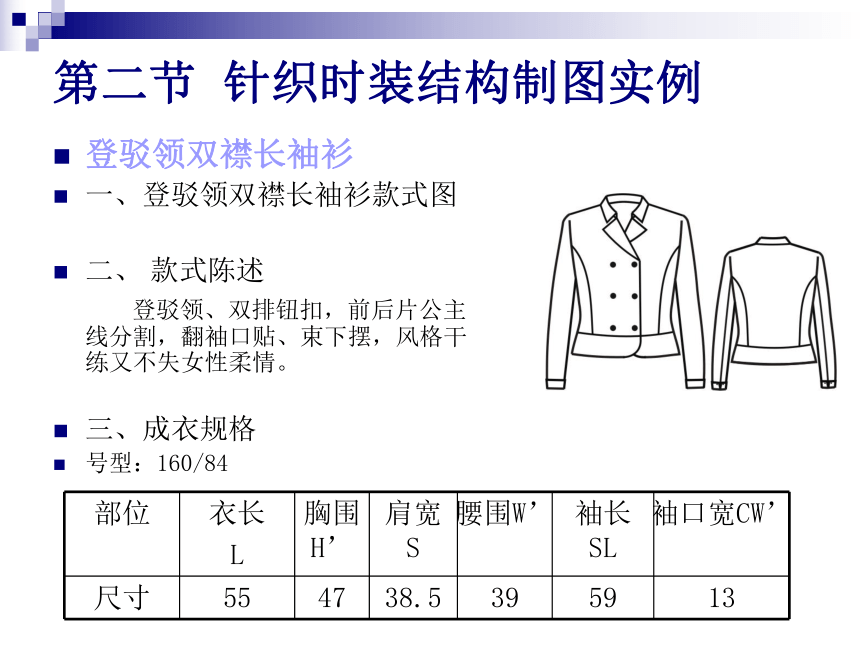

第二节 针织时装结构制图实例
登驳领双襟长袖衫
一、登驳领双襟长袖衫款式图
二、 款式陈述
登驳领、双排钮扣，前后片公主线分割，翻袖口贴、束下摆，风格干练又不失女性柔情。
三、成衣规格
号型：160/84
部位 衣长 L 胸围H’ 肩宽S 腰围W’ 袖长SL 袖口宽CW’
尺寸 55 47 38.5 39 59 13
四、结构制图

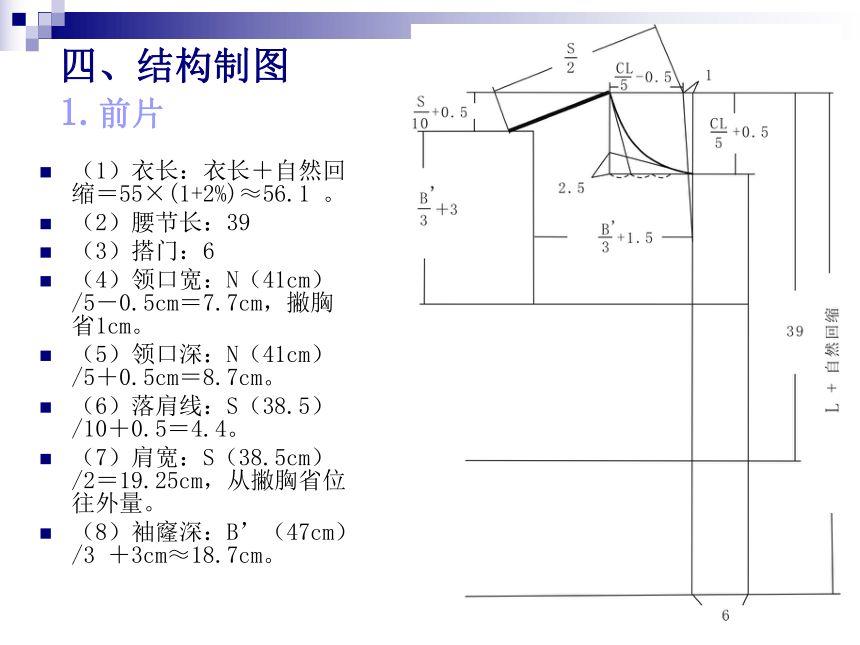

1.前片
（1）衣长：衣长＋自然回缩＝55×(1+2%)≈56.1 。
（2）腰节长：39
（3）搭门：6
（4）领口宽：N（41cm）/5－0.5cm＝7.7cm，撇胸省1cm。
（5）领口深：N（41cm）/5＋0.5cm＝8.7cm。
（6）落肩线：S（38.5）/10＋0.5＝4.4。
（7）肩宽：S（38.5cm）/2＝19.25cm，从撇胸省位往外量。
（8）袖窿深：B’（47cm）/3 ＋3cm≈18.7cm。
（9）胸省：1.5cm。
（10）前胸宽： B’/ 3＋1.5cm ＝47cm/ 3＋1.5cm≈17.2cm。
（11）胸围：B’/2 ＋1cm＝ 47cm/2＋1cm＝24.5cm。
（12）腰围：W’/ 2＋1cm ＋省＝ 39cm/ 2 ＋1cm＋2cm＝22.5cm。
（13）下摆宽：在胸围宽线往外量1cm。
（14）下摆起翘：0.8cm。
（15）分割线：从前中线向左量11.5cm，取腰省2cm。
（16）下摆分割线宽：8cm。
（17）钮扣位置：从胸围线往下3cm确定第一位钮位置，再在下摆分割线上升3cm确定第三粒钮位置，第三粒在两粒钮之间。
（18）驳头宽：7.5
（19）将胸省转移到袖窿分割线。
（20）下摆原型收省：分割面转移出去，将省转移到侧缝。
2.后片
（1）衣长：L＋自然回缩＝55cm×(1+2%)≈56.1cm。
（2）腰节长：39cm。
（3）领口宽：CL/5－0.3cm＝ 41cm/5－0.3cm＝7.9cm。
（4）领口深：2cm。
（5）落肩线：S/10＝ 38.5cm/10＝3.9cm。
（6）后肩宽：S/2＝38.5cm/2＝19.25cm。
（7）袖窿深：B’/3＋4.3cm＝ 47cm/3＋4.3cm＝20cm。
（8）后背宽：B’/3＋2cm ＝47cm/3＋2cm≈17.7cm。
（9）胸围：B’/2 －1cm＝ 47cm/2 －1cm＝22.5cm。
（10）腰围：W’/2 －1cm ＋省＝ 39cm/2 －1cm＋2cm＝20.5cm。
（11）下摆宽：在胸围宽线往外量0.5cm。
（12）公主分割线：距离中线12cm画一直线，取腰省2cm，袖窿的分割线是以大袖头的△－0.6cm来取点，绘画公主线。
（13）下摆分割线：8cm。
（14）下摆原型收省：将省转移到侧缝。
3.袖片
（1）袖长：SL＋自然回缩＝ 59cm×(1+2%)≈60.2cm。
（2）袖肥：2B’/5－1cm＝ 47cm/5－1cm＝17.8cm。
（3）袖山高：袖窿深－3cm＝18.7cm－3cm＝15.7cm。
（4）袖口：13cm。
（5）在袖口贴两侧增加0.2cm，使袖口贴翻折平伏。
4.领
（1）领座长：前领圈弧长◇＋后领弧长○，领高4.2cm。
（2）翻领长：领座上领边＝翻领领底边，领高5.2cm。
返回
第三节 针织套装结构制图实例
盆领套装
一、盆领长袖衫
（一）盆领长袖衫款式图
（二）款式陈述
上装小A造型，铜盆领，前片中缝分割开衩，下摆两侧车明贴袋。下装配置窄脚裤，风格随意休闲。
（三）成衣规格
号型：160/84
部位 衣长 L 半胸围 B’ 肩宽 S 领宽 NW 前领深FND 后领深 BND 袖长 SL 袖口 CO 下摆宽
OP
尺寸 64 47 39 20.5 9 5 56 13 52
（四）盆领长袖衫结构制图
1.前片
（1）衣长：64＋自然回缩＝ 64cm ×(1+3%)≈65.9 cm。
（2）领口宽： NW /2＝ 20.5cm/2＝10.25cm。
（3）前领深：9cm。
（4）落肩线：S /10+0.5cm＝ 39cm/10+0.5cm＝4.4cm。
（5）前肩宽：S /2＝ 39cm/2＝19.5cm。
（6）袖窿深：B’/3＋4cm＝ 47cm/3＋4cm＝19.6cm。
（7）前胸宽：从肩点向右收入1.3cm。
（8）胸围：B’/2＝ 47cm/2＝23.5cm。
（9）下摆宽：OP/2＝ 52cm/2＝26cm。
（10）袋口：长14cm 、宽15cm。
2.后片
(1)延长前片上平线、胸围线和下平线。
(2)领口宽： NW /2＝20.5cm/2＝10.25cm。
(3)后领口深：5cm。
(4)落肩线：S /10＝39cm/10＝3.9cm。
(5)后肩宽：S /2＝39cm/2＝19.5cm。
(6)袖窿深：B’/3＋4.5cm＝ 47cm/3＋4.5cm＝20.1cm。
(7)后背宽：从肩点他左收进1入0.8cm。
(8)胸围：B’/2＝ 47cm/2＝23.5cm。
(9)下摆宽：OP /2＝ 52cm/2＝26cm。
3.袖片
（1）袖长：SL＋自然回缩＝56cm ×(1+1.5%)≈56.8cm。
（2）袖山高：B’/5－1cm＝ 47cm/5－1cm＝9.4cm。
（3）前袖山弧：前AH－0.5cm。
（4）后袖山弧：后AH－0.3cm。
（5）袖口：12cm。
领
（1）领高：20cm。
（2）上领宽半围：40cm。
（3）下领宽半围：前领圈弧长○、 后领圈弧长△。
二、橡筋长裤
（一）橡筋长裤款式图
（二） 款式陈述
橡筋裤腰，窄脚、紧臀贴体。
（三）成衣规格
号型：160/84
部位 裤长 L 半臀围H’ 半腰围 W（橡筋） 裤口宽
SW
尺寸 98 47 30 13
（四）结构制图
1.前片
（1）裤长：L－8＋自然回缩＝【98cm －8cm】×【1+3%】＝92.7cm。
（2）立档深：（H’/2＋3.5cm）＋自然回缩＝【47cm/2＋3.5cm】×【1+3%】≈27.8cm。
（3）臀围：H’/2－1cm＝ 47cm/2－1cm＝22.5cm。
（4）腰围：H’/2－1cm＝ 47cm/2－1cm＝22.5cm。
（5）前小裆:H’/10－1cm＝ 47cm/10－1cm＝3.7cm。
（6）下裤口：SW －1cm ＝13cm－1cm＝12cm。
后片
（1）延长前片的上平线、臀围线、横档线、膝围线和下平线。
（2）臀围：H’/2＋1cm＝ 47cm/2＋1cm＝24.5cm。
（3）裤中线：前中档线△－1cm。
（4）腰围： H’/2 －3cm＝ 47cm/2 －3cm＝20.5cm。
（5）后裆宽： H’/5 －2cm＝ 47cm/5 －2cm＝7.4cm。
（6）下裤口：SW（13cm）＋1cm＝14cm。
（7）落裆差：取前、后片内侧缝长度的差数，就是落裆差。
（8）腰头高：3cm。
返回
第四节针织特色服装结构制图实操练习
一、实践目的：
1.掌握针织特色服装制图的方法与步骤。
2.能看懂针织特色服装的款式图，并能运用制图公式绘画结构制图。
3.拓展学生的思维，熟练掌握制图技巧。
二、实践要点：
1.制图所表达的造型要准确，注意结构线条的圆顺流畅。
2.了解针织服装结构制图变化的规律。
三、实践内容
1.吊带抽褶泳衣（P/226页）
2.插肩袖拉链运动衫（P/238页）
3.翻领抽褶衫 （P/252页）
4.登驳领双襟长袖衫（P/260页）
5.盆领套装（P/270页）
小结
本次课程主要讲解了针织特色服装结构制图 ，内容分别有针织男、女运动装、针织时装、针织套装。针织服装是随着服装时尚的演绎而不断更新的，只有我们了解不同时期的服装流行趋势，掌握针织服装结构的变化规律，才能打制不同种类、不同风格的针织服装结构制图。
学习的重点：
掌握针织男、女运动装、针织时装、针织套装的结构制图的方法。
学习的难点：
理解针织特色服装结构制图要点，掌握针织服装结构的变化规律。
思考题：
1.什么叫针织特色服装？
2.为什么运动服的围度的放松量要比日常服装要大？
3.什么是针织时装，其风格分类有那些？
4.针织时装类的服装结构制图有那些特点？
