第五章针织上装结构原理与制图2

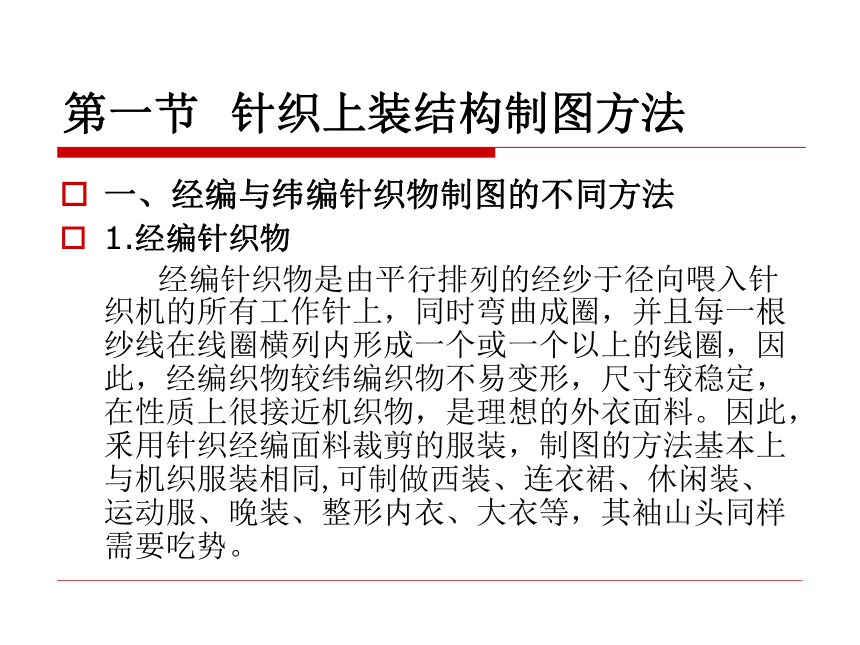

第一节 针织上装结构制图方法
一、经编与纬编针织物制图的不同方法
1.经编针织物
经编针织物是由平行排列的经纱于径向喂入针织机的所有工作针上，同时弯曲成圈，并且每一根纱线在线圈横列内形成一个或一个以上的线圈，因此，经编织物较纬编织物不易变形，尺寸较稳定，在性质上很接近机织物，是理想的外衣面料。因此，釆用针织经编面料裁剪的服装，制图的方法基本上与机织服装相同,可制做西装、连衣裙、休闲装、运动服、晚装、整形内衣、大衣等，其袖山头同样需要吃势。

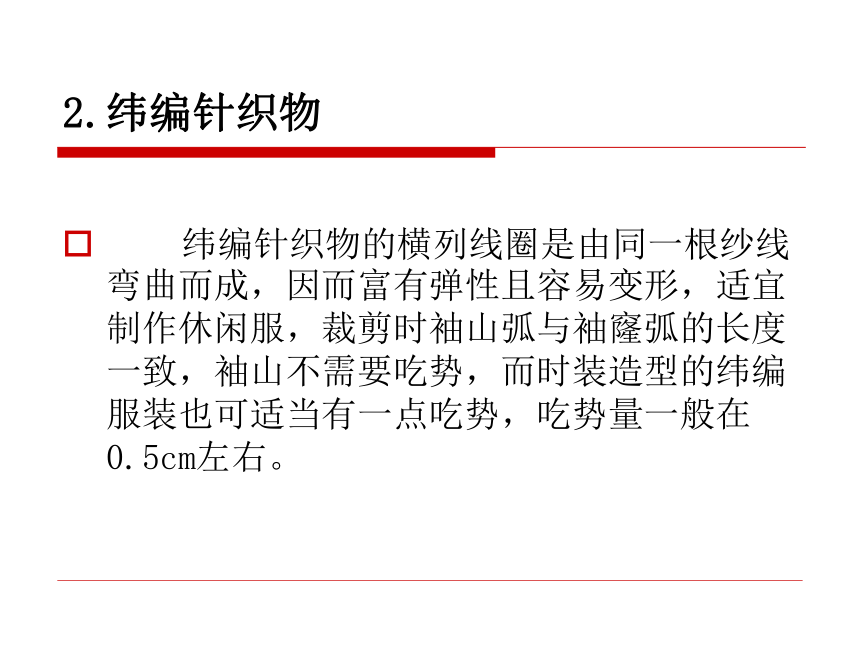

2.纬编针织物
纬编针织物的横列线圈是由同一根纱线弯曲而成，因而富有弹性且容易变形，适宜制作休闲服，裁剪时袖山弧与袖窿弧的长度一致，袖山不需要吃势，而时装造型的纬编服装也可适当有一点吃势，吃势量一般在0.5cm左右。

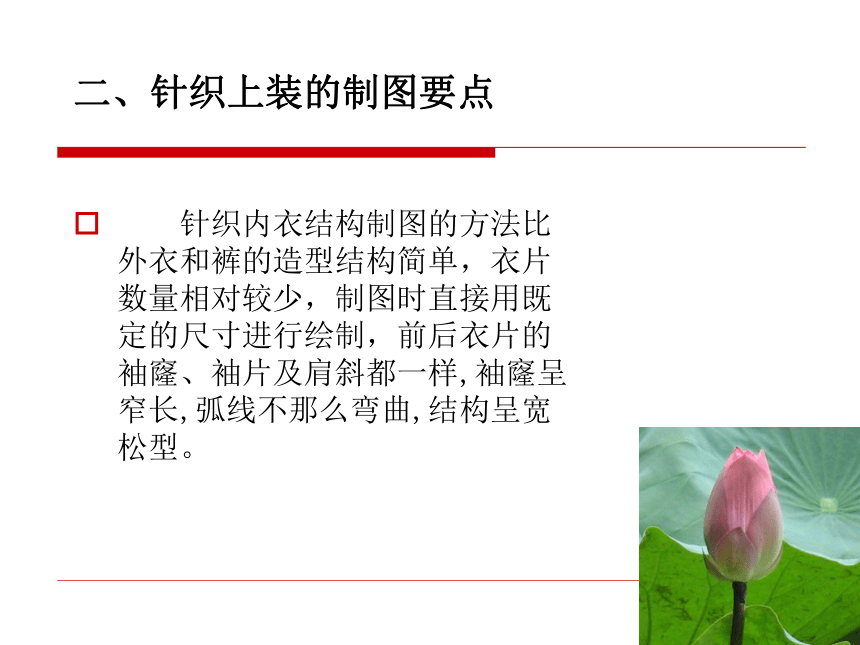

针织内衣结构制图的方法比外衣和裤的造型结构简单，衣片数量相对较少，制图时直接用既定的尺寸进行绘制，前后衣片的袖窿、袖片及肩斜都一样,袖窿呈窄长,弧线不那么弯曲,结构呈宽松型。
二、针织上装的制图要点

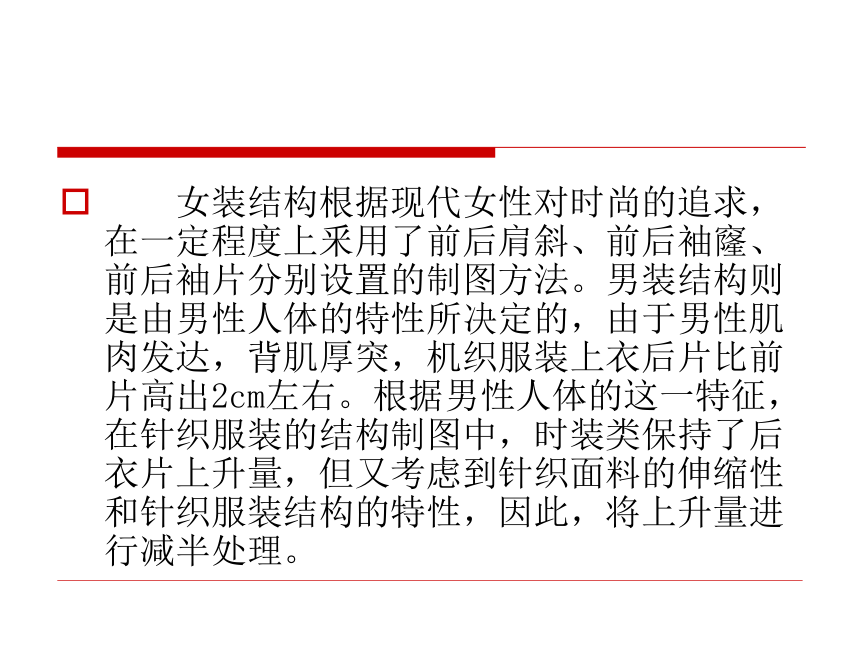

女装结构根据现代女性对时尚的追求，在一定程度上釆用了前后肩斜、前后袖窿、前后袖片分别设置的制图方法。男装结构则是由男性人体的特性所决定的，由于男性肌肉发达，背肌厚突，机织服装上衣后片比前片高出2cm左右。根据男性人体的这一特征，在针织服装的结构制图中，时装类保持了后衣片上升量，但又考虑到针织面料的伸缩性和针织服装结构的特性，因此，将上升量进行减半处理。

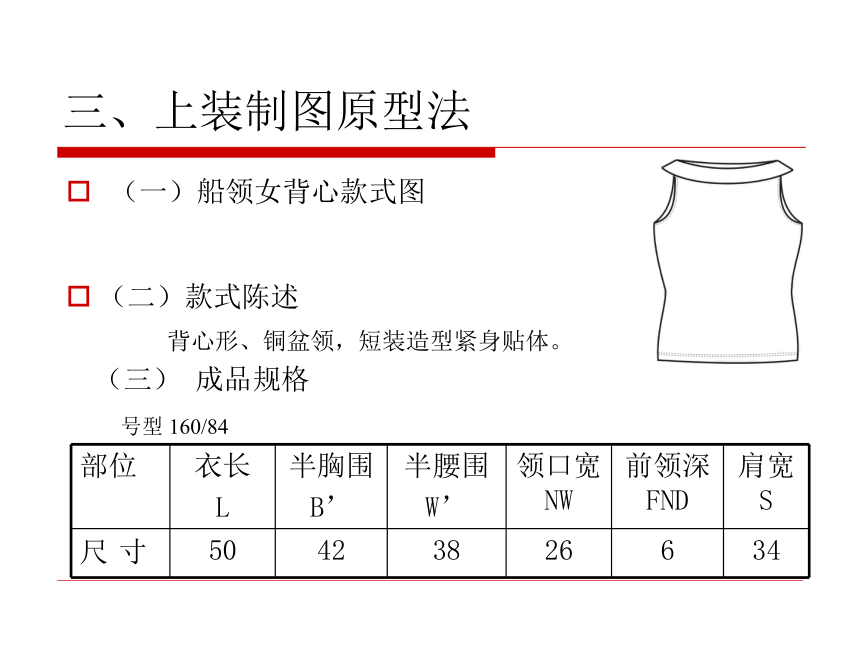

三、上装制图原型法
（一）船领女背心款式图
（二）款式陈述
背心形、铜盆领，短装造型紧身贴体。
（三） 成品规格
号型 160/84
部位 衣长 L 半胸围 B’ 半腰围 W’ 领口宽NW 前领深FND 肩宽S
尺 寸 50 42 38 26 6 34
（1）拓画或复制后片基本型。
（2）领口宽：成品规格是26cm，原型领是6.8cm，26cm/2－6.8cm＝6.2cm，因此，领口开宽6.2cm。
（3）肩宽：原型是19.6cm，成品规格是34cm，19.6 cm－34 cm /2＝2.6cm，因此，在肩点向左收入2.6cm。
（4）后领深：原领深线下降2cm
（5）衣长：衣长＋自然回缩＝50cm×（1＋2％）＝51cm。从后领线向下量51，垂直于后中线画一直线作为下摆线。

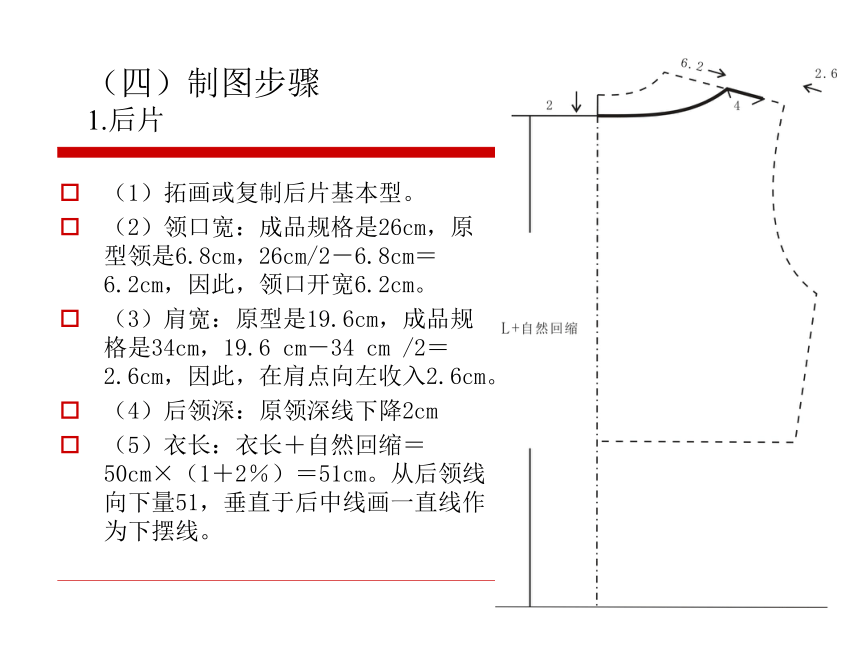

（四）制图步骤
1.后片

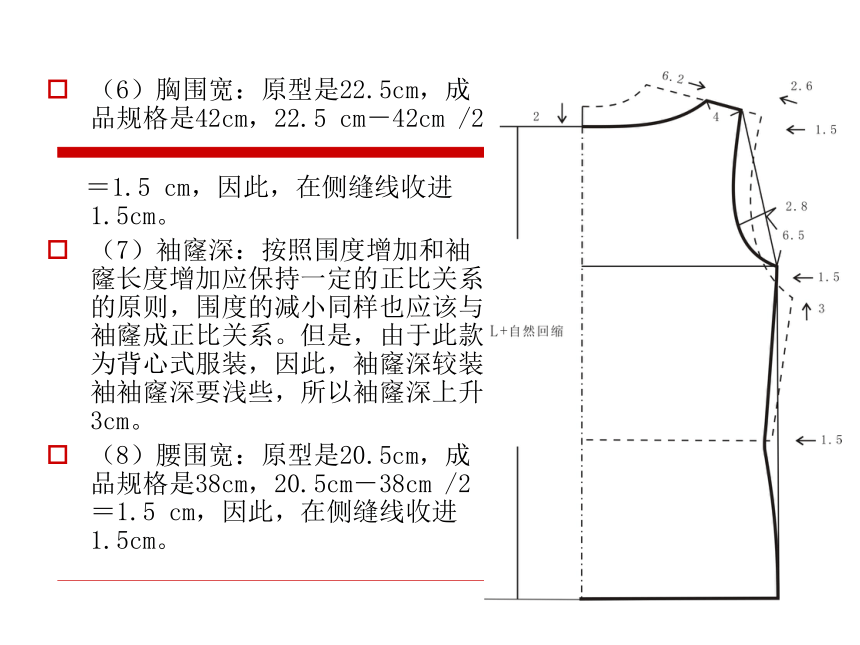

（6）胸围宽：原型是22.5cm，成品规格是42cm，22.5 cm－42cm /2
＝1.5 cm，因此，在侧缝线收进1.5cm。
（7）袖窿深：按照围度增加和袖窿长度增加应保持一定的正比关系的原则，围度的减小同样也应该与袖窿成正比关系。但是，由于此款为背心式服装，因此，袖窿深较装袖袖窿深要浅些，所以袖窿深上升3cm。
（8）腰围宽：原型是20.5cm，成品规格是38cm，20.5cm－38cm /2＝1.5 cm，因此，在侧缝线收进1.5cm。

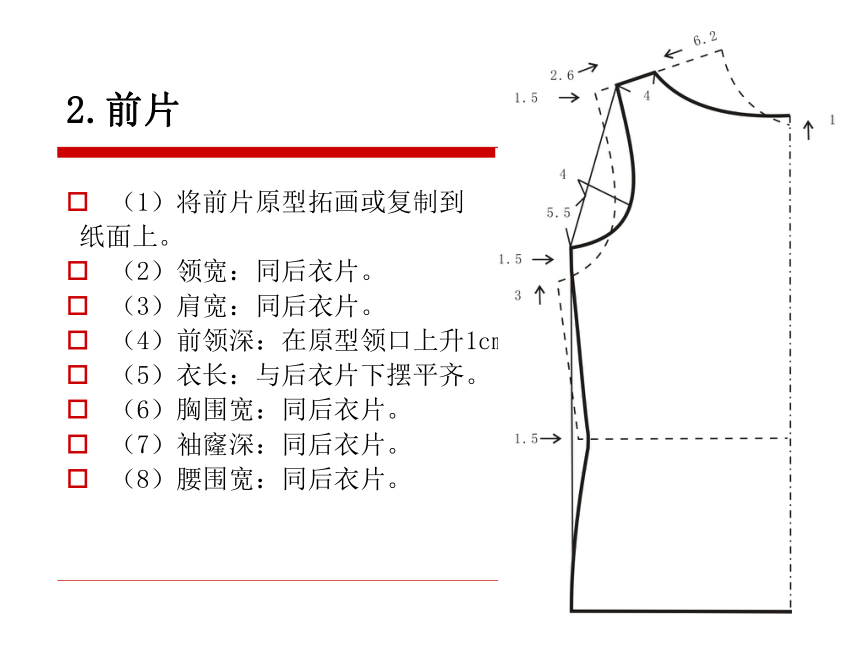

2.前片
（1）将前片原型拓画或复制到
纸面上。
（2）领宽：同后衣片。
（3）肩宽：同后衣片。
（4）前领深：在原型领口上升1cm。
（5）衣长：与后衣片下摆平齐。
（6）胸围宽：同后衣片。
（7）袖窿深：同后衣片。
（8）腰围宽：同后衣片。

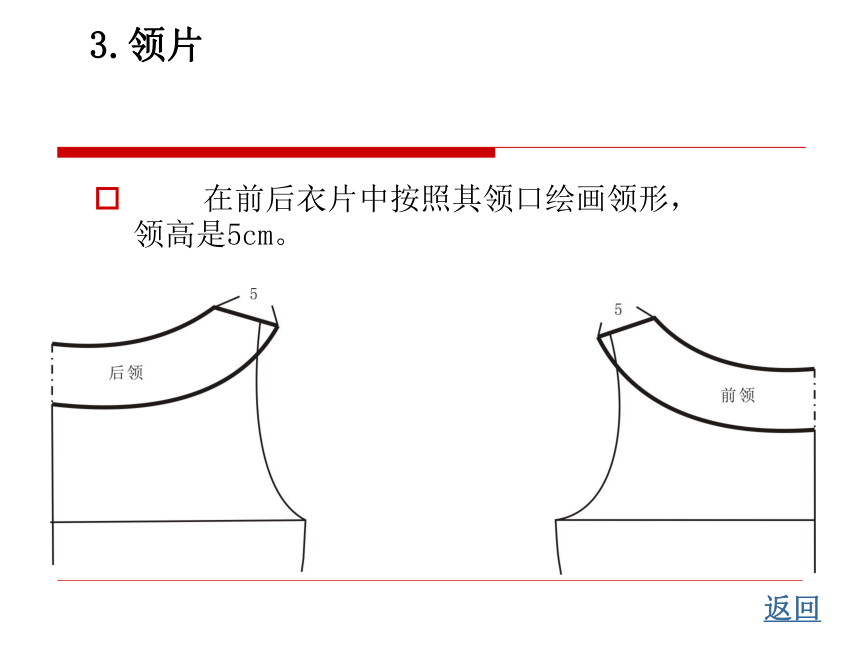

3.领片
在前后衣片中按照其领口绘画领形，领高是5cm。
返回

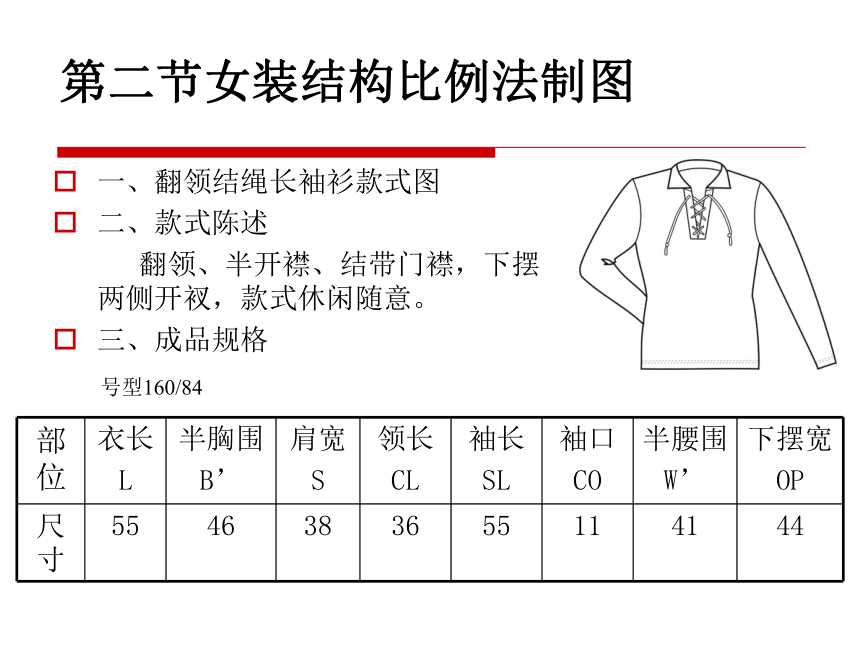

第二节女装结构比例法制图
一、翻领结绳长袖衫款式图
二、款式陈述
翻领、半开襟、结带门襟，下摆两侧开衩，款式休闲随意。
三、成品规格
部位 衣长 L 半胸围 B’ 肩宽 S 领长 CL 袖长 SL 袖口 CO 半腰围 W’ 下摆宽
OP
尺寸 55 46 38 36 55 11 41 44
号型160/84
四、结构制图
1.前片
（1）衣长：L＋自然回缩＝55cm×（1＋3％）≈56.6cm。
（2）领口宽：CL/5（36cm）＋0.5cm＝7.7cm。
（3）领口深线：CL/5（36cm）＝7.2cm。
（4）领圈弧线：领口深线和领宽线分别分三等份，在领口中线收进1.5cm再按图画辅助线，然后绘画领圈弧线。
（5）落肩线：S/10（38cm）＋0.5cm ＝4.3cm。
（6）前肩宽：S/2（38cm）＝19cm。
（7）袖窿深：B’/3胸围
（46cm)＋2.5cm ≈ 17.8cm
（8）前胸宽：在肩点向右进入1.8cm。
（9）胸围：B’/2（46cm) ＝23cm。
(10)腰围：W’/2（41cm) ＝20.5cm。
下摆宽：OP/2（44cm) ＝22cm。
（11）门襟长：长16cm，宽2cm。
（12）衩高：5cm。
（1）延长前片的上平线、胸围线、腰围线、下平线。
（2）领口宽：CL/5（36cm）＋0.5cm ＝7.7cm。
（3）后领口深：1.5cm。
（4）落肩线：S/10（38cm）－0.5cm＝3.3cm。
（5）前肩宽：S/2（38cm）＝19cm。
（6）袖窿深：B’/3（46cm）＋3.5cm＝18.8cm。
2.后片
（7）后背宽：在肩点向左进入1.5cm。
（8）胸围：B’/2胸围（46cm) ＝23cm。
(9)下摆宽：OP/2胸围（44cm) ＝22cm。
（10）衩高：5cm。
3.袖片
（1）袖长：SL＋自然回缩＝55cm ×（1＋1.5％）≈55.8cm。
（2）袖山高：B’ （46cm） /5 ＋1cm＝10.2cm。
（3）前袖山弧：前袖窿弧长－0.5cm。
（4）后袖山弧：后袖窿弧长－0.3cm。
（5）袖口宽：11cm。
4.领
（1）下领：取前领弧长△＋后领弧长○，领高2.5cm。
（2）上领：取下领的上领弧长，领高6cm。
返回
第三节男装结构比例法制图
一、罗纹立领开襟拉链休闲衫款式图
二、款式陈述
罗纹立领、车全开襟拉链，前片两侧车插袋，袖片及肩部分割拼幅。
三、成衣规格
号型170/88
部位 前衣长 L 后衣长 L 半胸围 B’ 肩宽 S 领宽 NW 前领深 FND 袖长 SL 罗纹袖口宽
尺寸 71 69 57 49 19 9.5 62 9
四、结构制图
1.前片
（1）衣长:L－罗纹宽＋自然回缩＝(71cm－6cm) ×（1＋4％）≈67.6cm。
（2）领口宽：1/2领（19cm）＝9.5cm。
（3）领口深：9.5cm。
（4）落肩线：1/10肩（49cm）＝4.9cm。
（5）前肩宽：1/2肩（49cm）＝24.5cm。
（6）胸围：1/2胸围（57cm）＝28.5cm，前中线进入0.6cm，是为装拉链留下位置，但胸围宽是包括拉链在内的。
（7）袖窿深：1/3胸围（57cm）＋6cm＝25cm。
（8）前胸宽：在肩点向右进入2cm。
（9）下摆起翘：1cm。
（10）袋口：15cm×2cm。
（11）肩部分割：2.5cm这是拼色条，是与袖分割片合拼。
2.后片
（1）前领口宽：1/2领（19cm）＝9.5cm。
（2）后领口深：2cm。
（3）衣长：（L－罗纹高）＋自然回缩 ＝ （69cm－6cm）×（1＋4％）≈ 65.5cm。从后领中处往下量。
（4）落肩线：1/10肩（49cm）＝4.9cm。
（5）后肩宽：1/2肩
（49cm）＝24.5cm。
（6）袖窿深：1/3胸围（57cm）＋7cm＝26cm。
（7）后背宽：在肩点向左进入1.5cm。
（8）胸围：1/2胸围（57cm）＝28.5cm。
（9）肩部分割：2.5cm，这是拼色条，是与袖分割片合拼。
3.袖片
（1）袖长：（L－罗纹宽＋自然回缩）＝（62cm－6cm） ×（1＋2％）≈ 57.1cm。
（2）袖山高：1/5胸围（57cm）＝11.4cm。
（3）前袖山弧：前袖窿 弧长－0.5cm。
（4）后袖山弧：后袖窿弧长－0.3cm。
（5）袖口宽：9cm＋3cm＝12cm。
（6）袖片分割：5cm，是与前后肩分割片合拼。
4.罗纹
（1）罗纹领：长44cm，高7cm（单层）×2＝14cm。
（2）罗纹袖口：宽9cm（单层）×2＝18cm，高6cm（单层）×2＝12cm。
（3） 1/2罗纹下摆：长49cm，高6cm单层）×2＝12cm。
返回
第四节针织上装结构制图实操练习
一、实践目的：
1.掌握上装制图的方法与步骤。
2.能看懂男女上装的款式图，并能运用制图公式绘画结构制图。
3.提高学生绘图能力，结构制图线条准确、流畅。
二、实践要点：
1.掌握正确的制图方法，制图线条符号、代号运用准确。
2.制图所表达的造型要准确，注意结构线条的圆顺流畅。
三、实践内容
1.针织女装原型制图，P/97页。
2.船领女背心，P/102页。
3.翻领结绳长袖衫，P/136页。
4.罗纹立领男装开襟拉链衫，P/155页
小结
本次课程主要讲解了两大内容：针织女装原型及结构原理和男、女装结构制图的方法。上装结构原理是制图的理论基础，为款式的变化提供了理论依据。只有掌握结构原理，理解基本型的变化，才能学好针织服装结构制图这门课程。希望同学们认真学习、加强练习，为下一门《针织服装制版》打好基础。
学习的重点：
掌握针织上装结构制图的方法，根据男、女上装的款式能运用制图公式绘画结构制图。
学习的难点：
理解上装的变化原理，懂得做不同款式的制图变化，提高动手能力。
思考题：
1.针织女装原型与机织服装原型有那些差别？
2针织女装原型应用有那些原理？
3.为什么针织服装结构制图的计算公式采用1/2围制？
4.用经编针织物与纬编针织物制作服装其结构图有什么不同方法？
5.针织服装紧身型为什么其围度可以小于身体的围度？
6.罗纹领、滚边领、折边领的制图方法有什么不同？
7.针织服装一般不设省道，用什么方法可以取得褶裥？
谢谢收看，再见！
