(共21张PPT)
计算机组装与维修
第九章 BIOS与UEFI

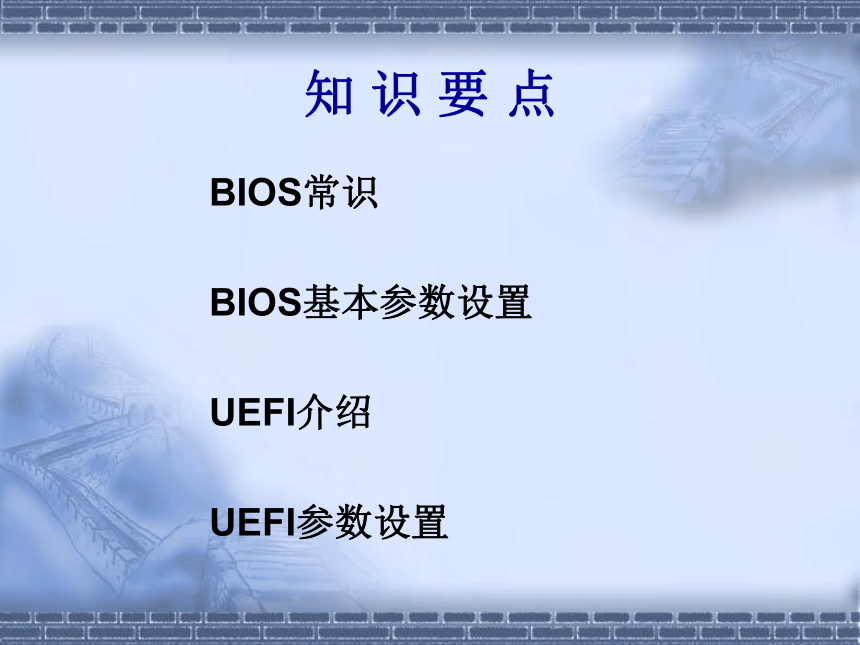

知 识 要 点
BIOS常识
BIOS基本参数设置
UEFI介绍
UEFI参数设置
9.1 BIOS与CMOS常识
BIOS与CMOS简介
BIOS的功能
9.2 BIOS基本参数设置
如何进入BIOS设置程序
认识BIOS设置程序主界面
BIOS基本设置
9.3 BIOS的替代者UEFI
BIOS发展的瓶颈
UEFI介绍

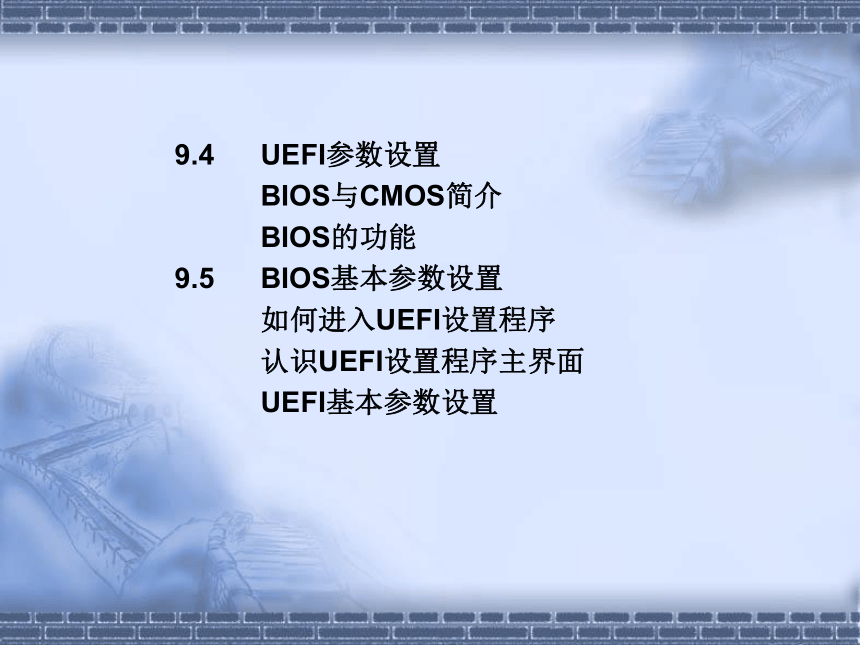

9.4 UEFI参数设置
BIOS与CMOS简介
BIOS的功能
9.5 BIOS基本参数设置
如何进入UEFI设置程序
认识UEFI设置程序主界面
UEFI基本参数设置
9.4 UEFI参数设置

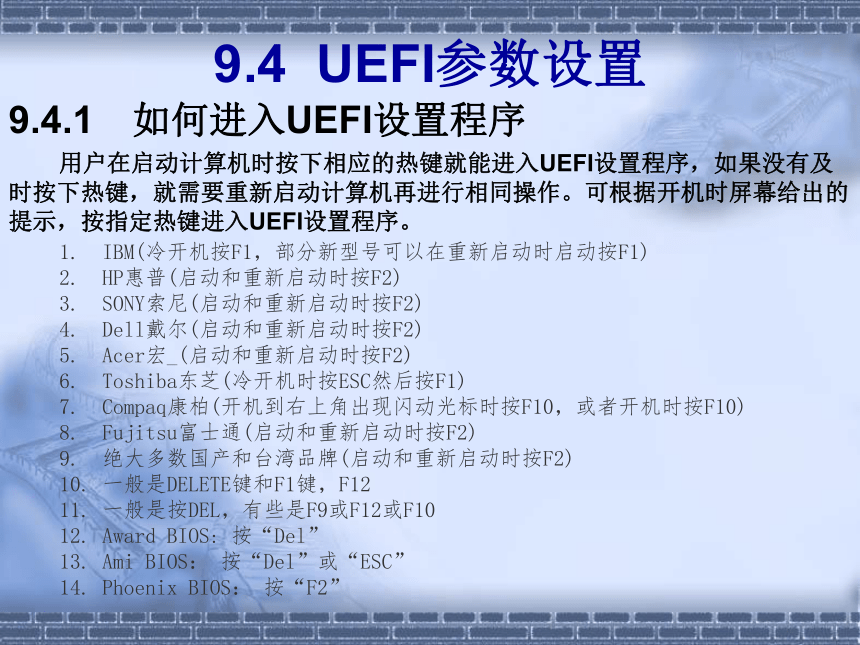

9.4.1　如何进入UEFI设置程序
　　用户在启动计算机时按下相应的热键就能进入UEFI设置程序，如果没有及时按下热键，就需要重新启动计算机再进行相同操作。可根据开机时屏幕给出的提示，按指定热键进入UEFI设置程序。
1.　IBM(冷开机按F1，部分新型号可以在重新启动时启动按F1)
2.　HP惠普(启动和重新启动时按F2)
3.　SONY索尼(启动和重新启动时按F2)
4.　Dell戴尔(启动和重新启动时按F2)
5.　Acer宏_(启动和重新启动时按F2)
6.　Toshiba东芝(冷开机时按ESC然后按F1)
7.　Compaq康柏(开机到右上角出现闪动光标时按F10，或者开机时按F10)
8.　Fujitsu富士通(启动和重新启动时按F2)
9.　绝大多数国产和台湾品牌(启动和重新启动时按F2)
10. 一般是DELETE键和F1键，F12
11. 一般是按DEL，有些是F9或F12或F10
12. Award BIOS: 按“Del”
13. Ami BIOS： 按“Del”或“ESC”
14. Phoenix BIOS： 按“F2”
9.4 UEFI参数设置

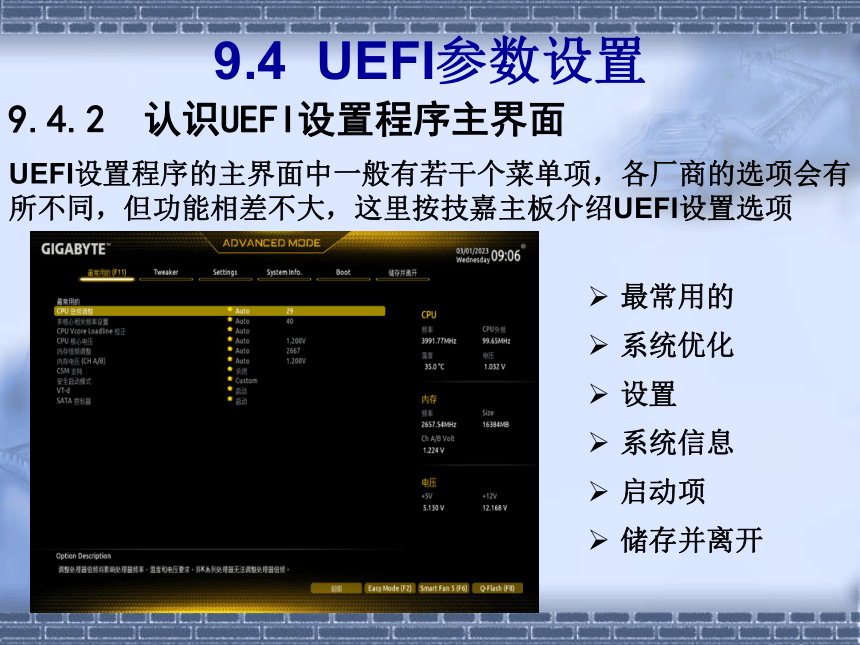

9.4.2 认识UEFI设置程序主界面
UEFI设置程序的主界面中一般有若干个菜单项，各厂商的选项会有所不同，但功能相差不大，这里按技嘉主板介绍UEFI设置选项
最常用的
系统优化
设置
系统信息
启动项
储存并离开
9.4 UEFI参数设置
9.4.3　UEFI基本参数设置

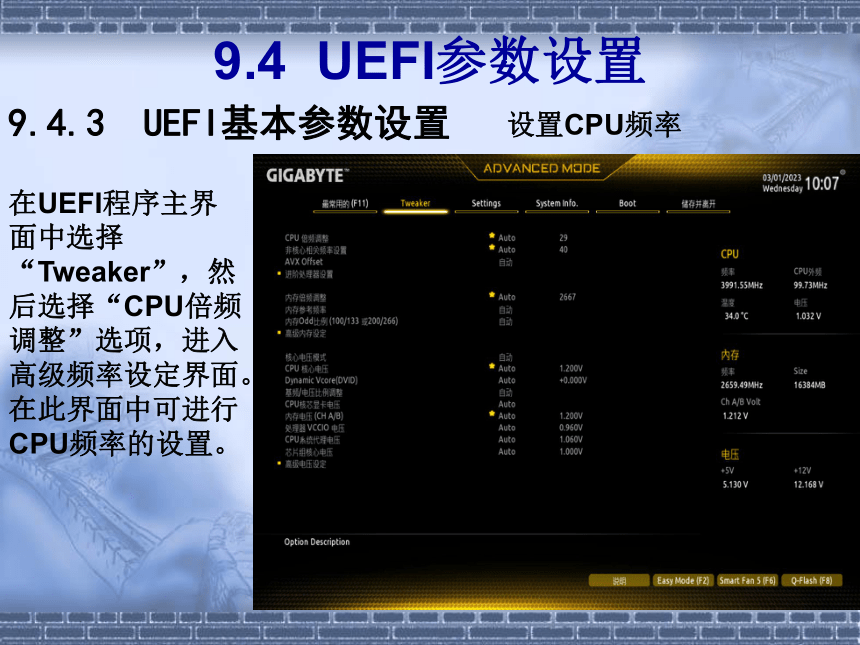

设置CPU频率
在UEFI程序主界面中选择“Tweaker”，然后选择“CPU倍频调整”选项，进入高级频率设定界面。在此界面中可进行CPU频率的设置。

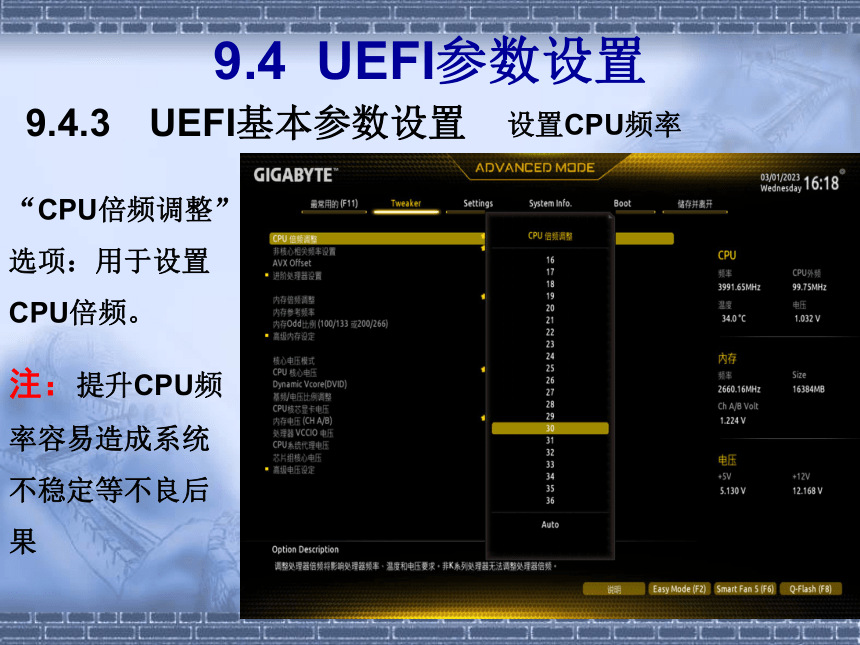

“CPU倍频调整”选项：用于设置CPU倍频。
注：提升CPU频率容易造成系统不稳定等不良后果
9.4 UEFI参数设置
9.4.3　UEFI基本参数设置
设置CPU频率
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置

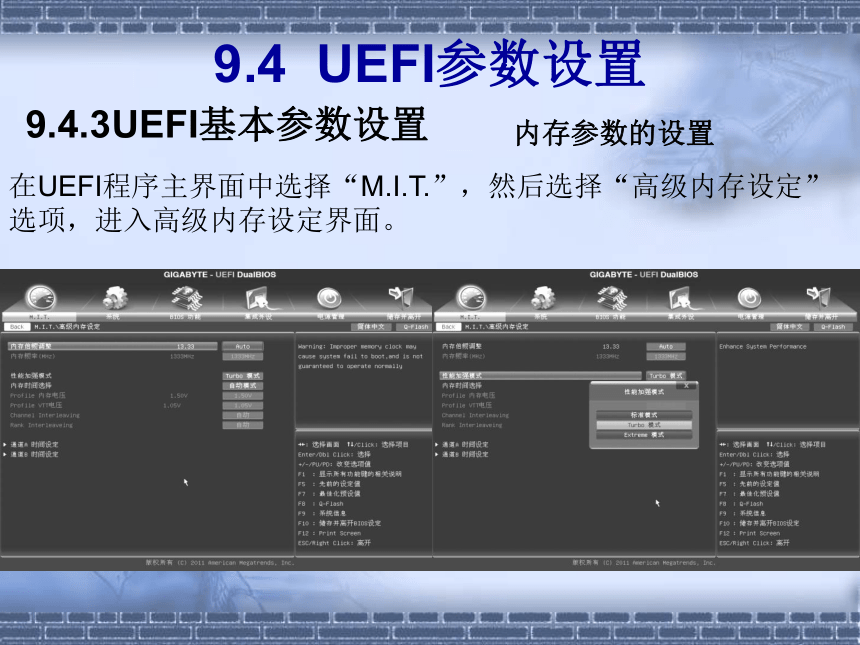

内存参数的设置
在UEFI程序主界面中选择“M.I.T.”，然后选择“高级内存设定”选项，进入高级内存设定界面。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置电脑健康状态设置
在UEFI程序主界面中选择“M.I.T.”，然后选择“电脑健康状态”选项，进入电脑健康状态界面。在此界面中可查看CPU参数，设置CPU报警温度，CPU风扇报警，系统风扇报警等。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 设置系统日期、时间
在UEFI程序主界面中选择“系统”，进入系统设置界面。在此界面中可设置系统日期、时间等
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 启动优先权设置
在UEFI程序主界面中选择“BIOS功能”，进入系统设置界面。在此界面中选择“启动优先权#1”可设置第一启动设备
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 管理员、用户密码设置
在UEFI程序主界面中选择“BIOS功能”，进入系统设置界面。选择“管理员密码”，可设置管理员密码；选择“用户密码”，可设置用户密码。
设置密码有三种情况：
（1）只设置管理员密码
（2）只设置用户密码
（3）同时设置管理员密码与用户密码。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 硬盘模式设置
主界面中选择“集成外设”，选择“SATA模式选择”
硬盘模式有两种：IDE模式和AHCI模式。
IDE（Integrated Drive Electronics，电子集成驱动器）模式传输速度慢，兼容性好。
AHCI（Advanced Host Controller Interface，高级主机控制器接口）模式支持SATA接口硬盘，传输速度快，支持NCQ、热插拔等功能。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 音频控制器设置
选择“集成外设”，继续点选“音频控制器”可设置音频设备侦测功能
Disable：关闭音频设备
Enable：开启音频设备
Auto：当系统中有音频设备时自动启动，反之自动关闭。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 USB控制器设置
选择“集成外设”，进入集成外设界面。
界面中的“USB控制器”可设置USB EHCI功能
Disable：
USB 2.0设备被关闭
Enable：
至少有一组USB 2.0设备永远被启动
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 xHCI模式设置
选择“集成外设”，点选“xHCI模式”可设置xHCI模式设置。
Smart Auto（智能自动）
Auto（自动）
Enabled（开启）
Disable（关闭）
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 电源键模式设置
主界面中选择“电源管理”，继续点选“电源键模式”，可设置按下电源键的系统动作。
立即关闭系统：按一下电源按钮即可立即关闭系统
延迟四秒：按住电源键四秒后才会关闭电源
若按电源键少于四秒，系统进入休眠模式。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 储存并离开设定
主界面中选择“储存并离开”，进入储存并离开界面。
退出UEFI程序的方式有：
储存并离开设定
不储存设定变更并离开
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 载入最佳化预设值
在UEFI程序主界面中选择“储存并离开”，选择“载入最佳化预设值”选项，选择“是”，可载入UEFI出厂预设值，该预设值可发挥主板的较好效能。
9.4 UEFI参数设置
9.4.3 UEFI基本参数设置 储存设定档和载入设定档设定
在UEFI程序主界面中选择“储存并离开”，选择储存Profiles或载入Profiles选项。
储存Profiles
载入Profiles
