(共22张PPT)
计算机组装与维修
第九章 BIOS与UEFI

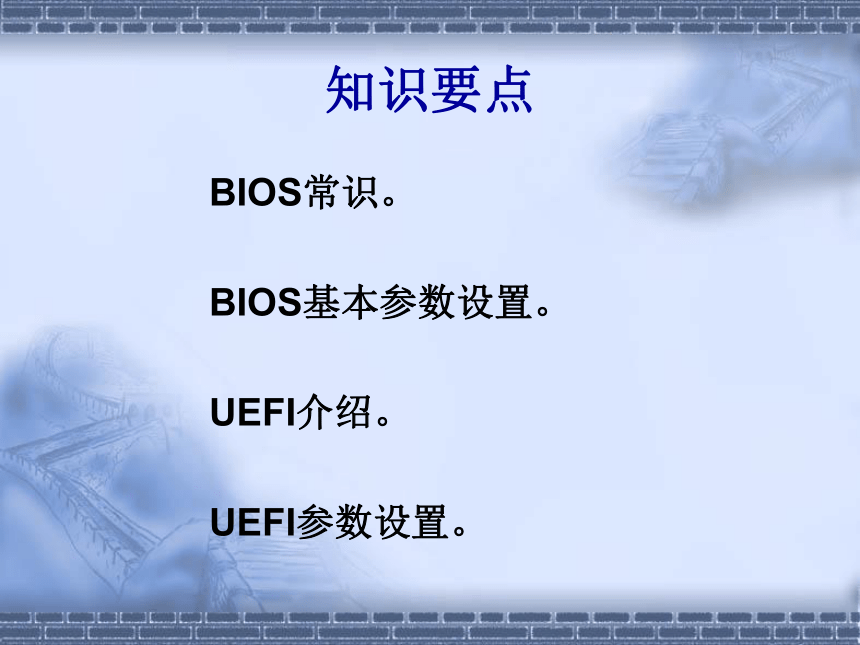

知识要点
BIOS常识。
BIOS基本参数设置。
UEFI介绍。
UEFI参数设置。

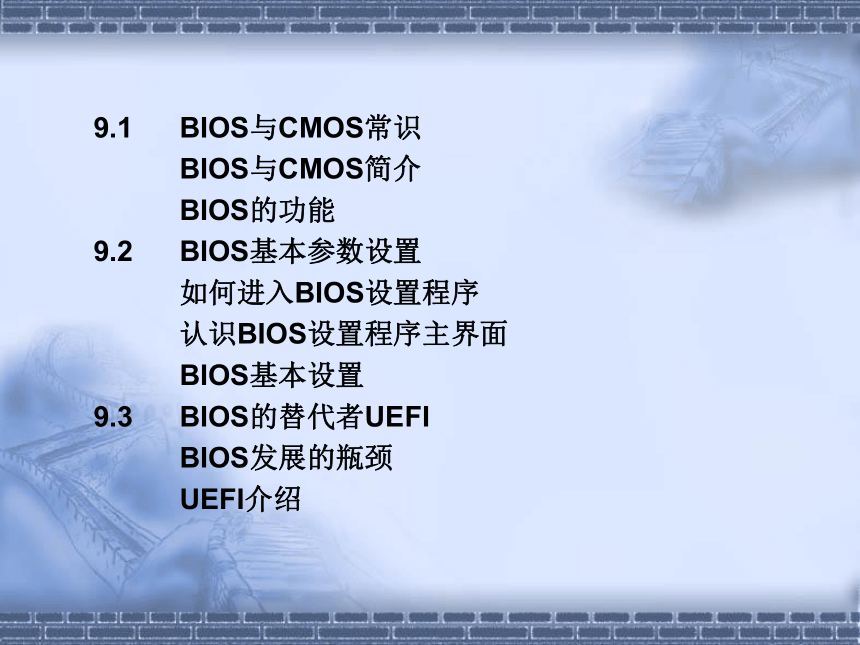

9.1 BIOS与CMOS常识
BIOS与CMOS简介
BIOS的功能
9.2 BIOS基本参数设置
如何进入BIOS设置程序
认识BIOS设置程序主界面
BIOS基本设置
9.3 BIOS的替代者UEFI
BIOS发展的瓶颈
UEFI介绍

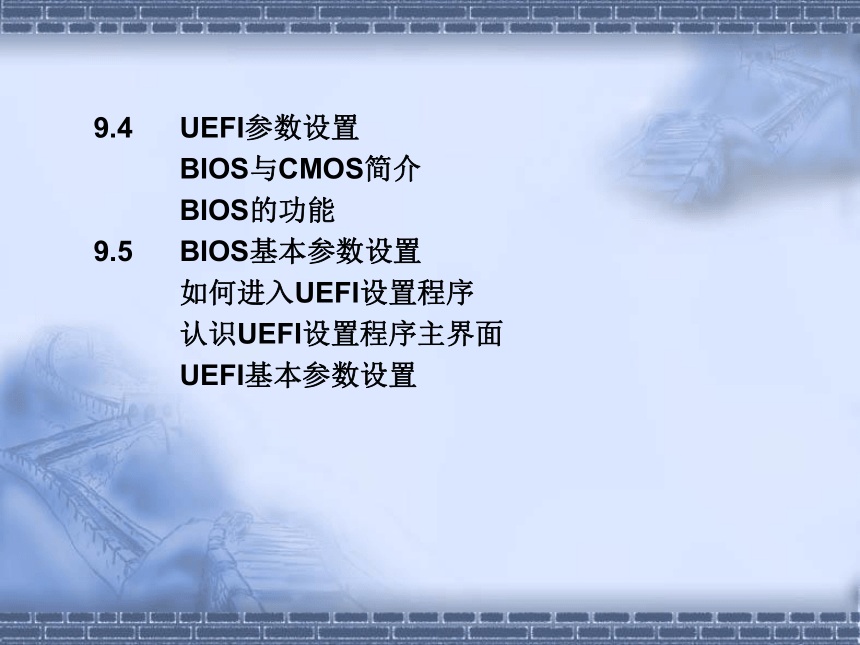

9.4 UEFI参数设置
BIOS与CMOS简介
BIOS的功能
9.5 BIOS基本参数设置
如何进入UEFI设置程序
认识UEFI设置程序主界面
UEFI基本参数设置
9.1 BIOS与CMOS常识
9.1.1 BIOS与CMOS简介

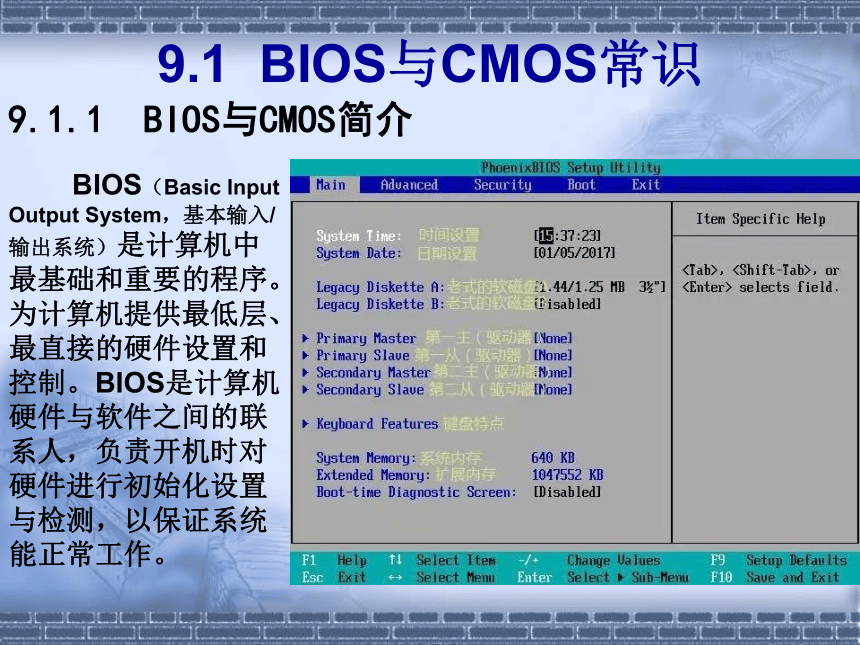

BIOS（Basic Input Output System，基本输入/输出系统）是计算机中最基础和重要的程序。为计算机提供最低层、最直接的硬件设置和控制。BIOS是计算机硬件与软件之间的联系人，负责开机时对硬件进行初始化设置与检测，以保证系统能正常工作。
9.1 BIOS与CMOS常识
9.1.1 BIOS与CMOS简介

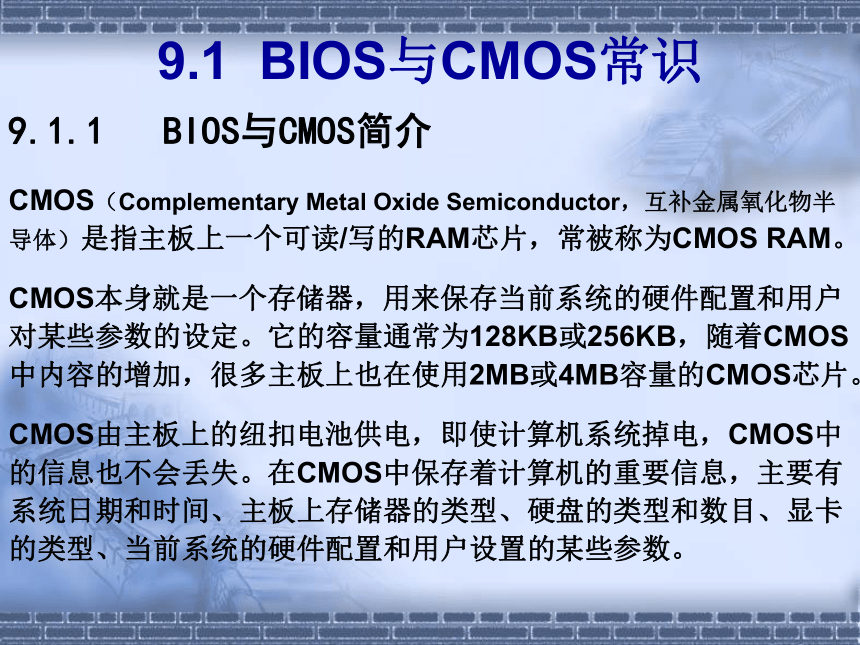

CMOS（Complementary Metal Oxide Semiconductor，互补金属氧化物半导体）是指主板上一个可读/写的RAM芯片，常被称为CMOS RAM。
CMOS本身就是一个存储器，用来保存当前系统的硬件配置和用户对某些参数的设定。它的容量通常为128KB或256KB，随着CMOS中内容的增加，很多主板上也在使用2MB或4MB容量的CMOS芯片。
CMOS由主板上的纽扣电池供电，即使计算机系统掉电，CMOS中的信息也不会丢失。在CMOS中保存着计算机的重要信息，主要有系统日期和时间、主板上存储器的类型、硬盘的类型和数目、显卡的类型、当前系统的硬件配置和用户设置的某些参数。
9.1 BIOS与CMOS常识
9.1.1 BIOS与CMOS简介

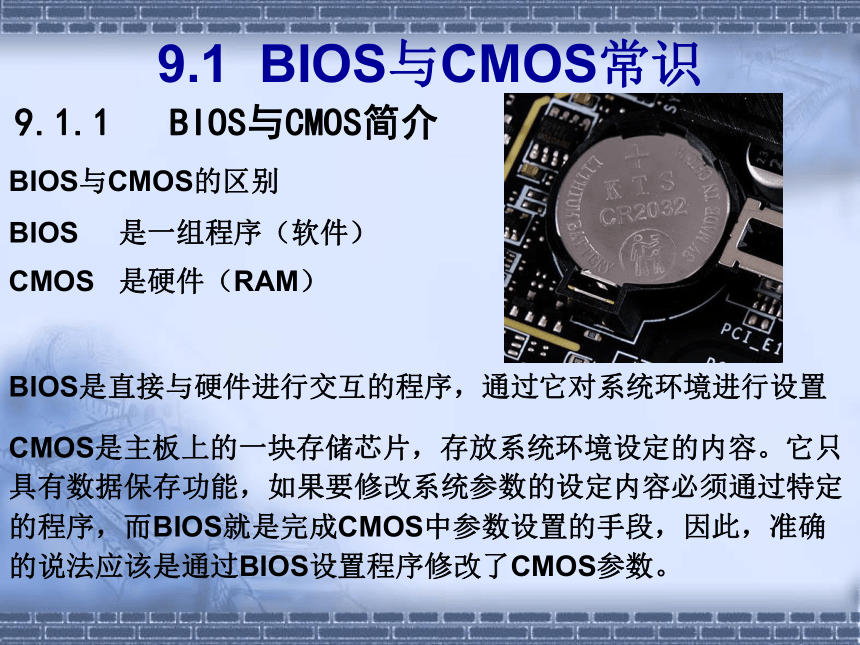

BIOS是直接与硬件进行交互的程序，通过它对系统环境进行设置
CMOS是主板上的一块存储芯片，存放系统环境设定的内容。它只具有数据保存功能，如果要修改系统参数的设定内容必须通过特定的程序，而BIOS就是完成CMOS中参数设置的手段，因此，准确的说法应该是通过BIOS设置程序修改了CMOS参数。
BIOS与CMOS的区别
BIOS 是一组程序（软件）
CMOS 是硬件（RAM）
9.1 BIOS与CMOS常识

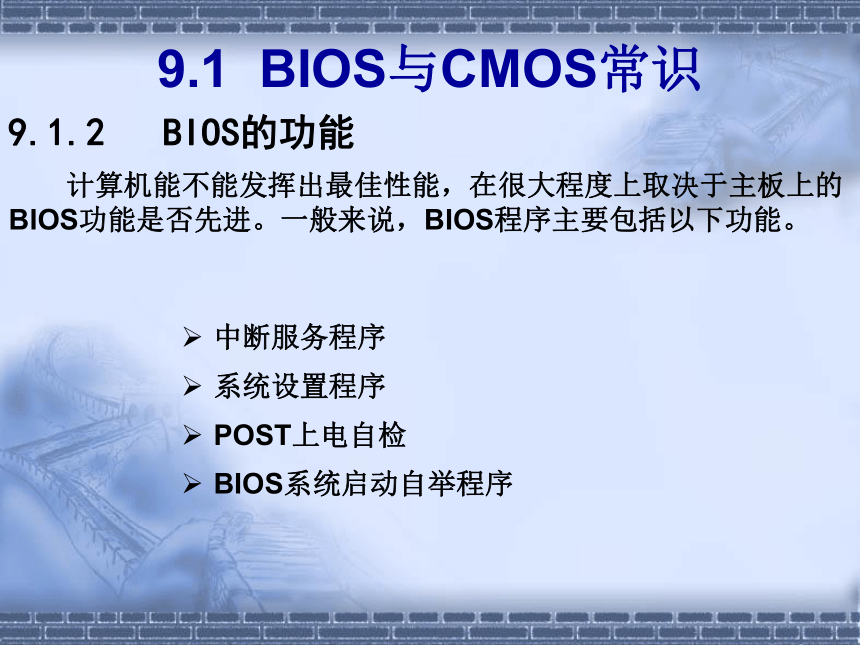

9.1.2 BIOS的功能
　　计算机能不能发挥出最佳性能，在很大程度上取决于主板上的BIOS功能是否先进。一般来说，BIOS程序主要包括以下功能。
中断服务程序
系统设置程序
POST上电自检
BIOS系统启动自举程序
9.2 BIOS基本参数设置
9.2.1 如何进入BIOS设置程序

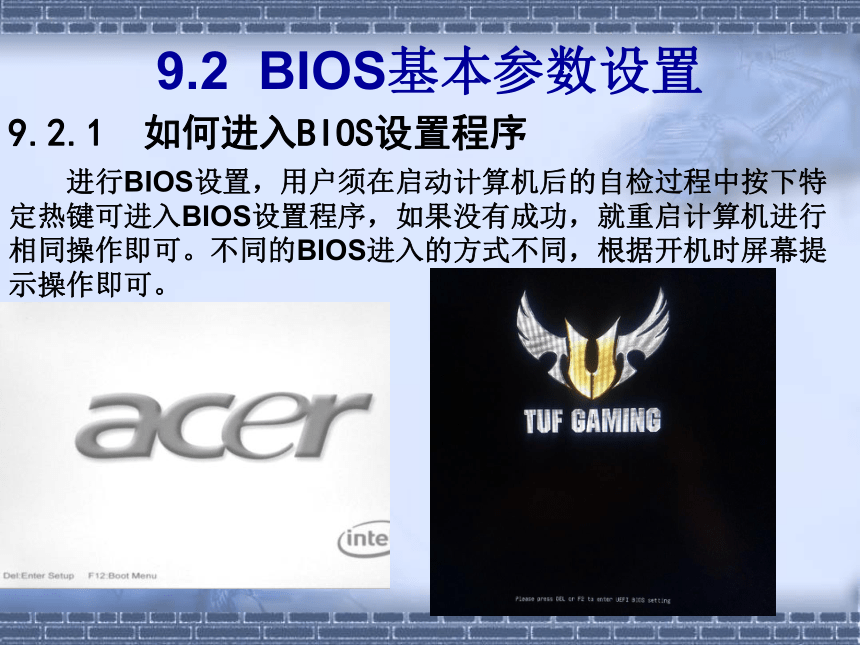

　　进行BIOS设置，用户须在启动计算机后的自检过程中按下特定热键可进入BIOS设置程序，如果没有成功，就重启计算机进行相同操作即可。不同的BIOS进入的方式不同，根据开机时屏幕提示操作即可。
9.2 BIOS基本参数设置
9.2.1 如何进入BIOS设置程序
主板BIOS的3个类型：Award AMI Phoenix
由于Phoenix已经兼并了Award，因此目前主流的BIOS主要有两种，即Phoenix-Award BIOS和AMI BIOS。
Phoenix-Award BIOS：其进入方法是，按【Delete】键或【Ctrl+Alt+Esc】组合键、【F2】键等，有屏幕提示。
AMI BIOS：其进入方法是，按【Delete】键或【Esc】键，有屏幕提示。
9.2 BIOS基本参数设置
9.2.2 认识BIOS设置程序主界面
进入BIOS设置程序后，首先显示的是BIOS设置程序的主界面。
BIOS设置程序的主界面中一般有十几个选项，由于BIOS的类型或版本差异，BIOS程序主界面的选项会有一些不同，但主要的选项都相差不大，这里以Phoenix-Award BIOS程序的主界面为例进行讲解。
（1）Standard CMOS Features（标准CMOS特性设定）
（2）Advanced BIOS Features（高级BIOS特性设定）
（3）Advanced Chipset Features（高级芯片组特性设定）
（4）Integrated Peripherals（集成外部设备设定）
（5）Power Management Setup（电源管理设定）
9.2 BIOS基本参数设置
9.2.2 认识BIOS设置程序主界面
（6）PnP/PCI Configurations（即插即用/PCI参数设定）
（7）PC Health Status（PC健康状态）
（8）Frequency/Voltage Control（频率/电压控制）
（9）Load Fail-Safe Defaults（载入最安全的默认值
（10）Load Optimized Defaults（载入BIOS优化设置）
（11）Set Supervisor Password（设置超级用户密码）
（12）Set User Password（设置普通用户密码）
（13）Save & Exit Setup（保存设置后退出BIOS程序）
（14）Exit Without Saving（不保存设置并退出BIOS程序）
9.2 BIOS基本参数设置
9.2.2 认识BIOS设置程序主界面
　　一般来说，在BIOS设置界面中无法使用鼠标来进行操作，可使用键盘上的操作键来对参数进行设定。在Award BIOS设置程序主界面中，常用操作键见表。
9.2 BIOS基本参数设置
9.2.2 BIOS基本设置
设置系统日期、时间
Date选项：
设置系统当前日期
格式：月-日-年
Time选项：
设置系统当前时间
格式：时-分-秒
9.2 BIOS基本参数设置
9.2.2 BIOS基本设置
硬盘信息检测设置
9.2 BIOS基本参数设置
9.2.2 BIOS基本设置
启动顺序设置
启动顺序设置是在“Advanced BIOS Features”选项窗口
　　在计算机自检后，系统会按照BIOS设置中的启动顺序来选择是从软盘、硬盘、光驱还是其他启动项启动。如果指定的启动设备出现了故障，计算机将有可能无法进入操作系统所以对于启动顺序必须进行正确设置，尤其在新装机或重新安装操作系统的情况下。
9.2 BIOS基本参数设置
9.2.2　BIOS基本设置
导入BIOS安全默认及优化设置
9.2 BIOS基本参数设置
9.2.2　BIOS基本设置
退出BIOS设置
退出BIOS的方式包括保存并退出和不保存退出两个选项
保存并退出
9.2 BIOS基本参数设置
9.2.2　BIOS基本设置
退出BIOS设置
不保存退出
如果不准备保存当前的设置，可以进行不保存退出的操作。
在BIOS程序主界面中，选择“Exit Without Saving”
9.3 BIOS的替代者UEFI
9.3.1 BIOS发展的瓶颈
计算机硬件发展过程中，BIOS程序的缺点也越来越明显：
操作界面上落后
功能上的单一
安全性差
更新方式复杂
标准混乱
9.3 BIOS的替代者UEFI
9.3.2　UEFI介绍
UEFI（Unified Extensible Firmware Interface），即“统一的可扩展固件接口”，是用来替代现行BIOS的一项技术。采用图形界面，让操作界面和Windows一样易于上手。
9.3 BIOS的替代者UEFI
9.3.2　UEFI介绍
2000年12月12日，英特尔推出全新的EFI标准，用来取代传统的BIOS。EFI是Extensible Firmware Interface（可扩展固件接口）的缩写，是在类PC系统中替代BIOS的升级方案。相比BIOS，EFI采用图形界面，支持鼠标操作，较BIOS而言更易于实现，容错和纠错特性更强。
