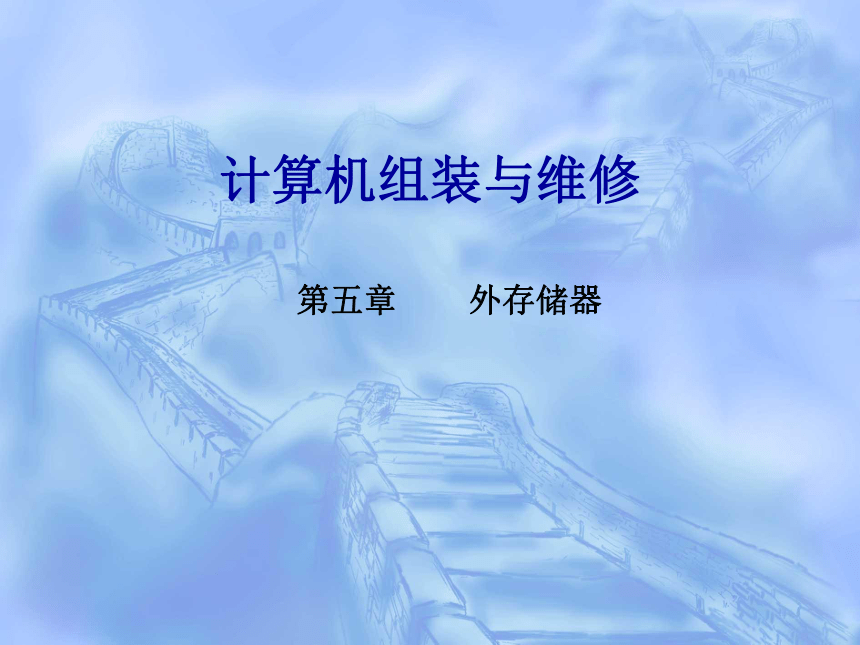

计算机组装与维修
第五章 外存储器

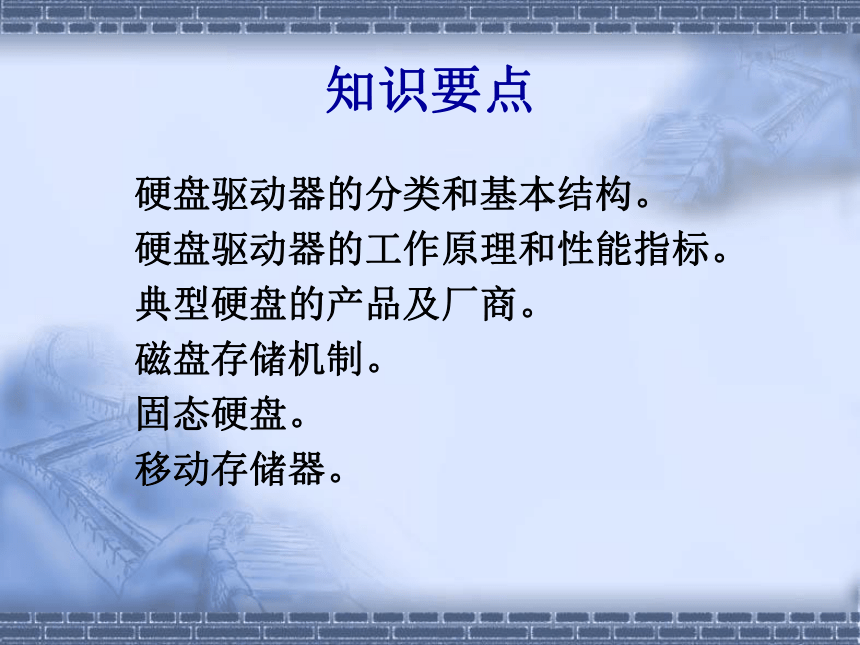

知识要点
硬盘驱动器的分类和基本结构。
硬盘驱动器的工作原理和性能指标。
典型硬盘的产品及厂商。
磁盘存储机制。
固态硬盘。
移动存储器。

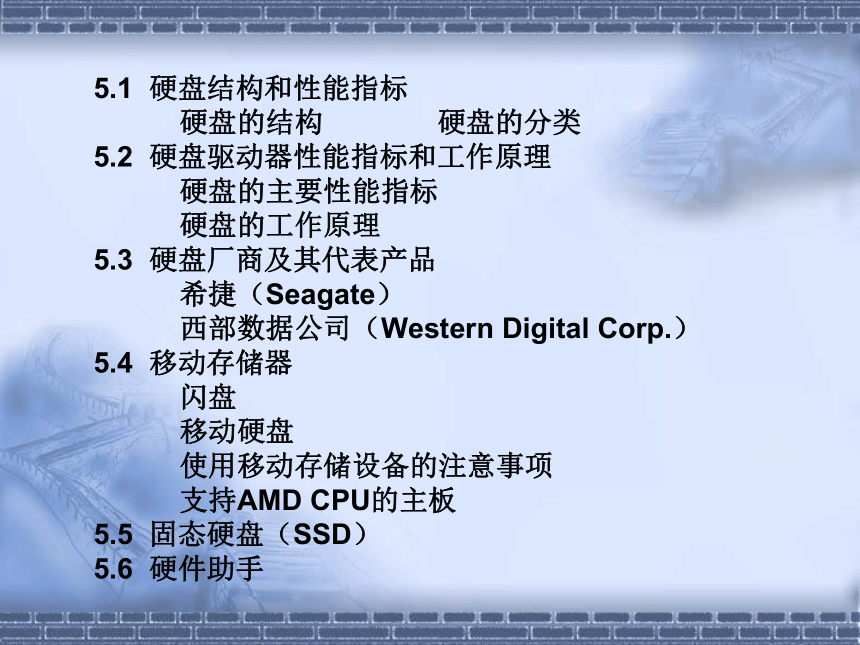

5.1 硬盘结构和性能指标
硬盘的结构 硬盘的分类
5.2 硬盘驱动器性能指标和工作原理
硬盘的主要性能指标
硬盘的工作原理
5.3 硬盘厂商及其代表产品
希捷（Seagate）
西部数据公司（Western Digital Corp.）
5.4 移动存储器
闪盘
移动硬盘
使用移动存储设备的注意事项
支持AMD CPU的主板
5.5 固态硬盘（SSD）
5.6 硬件助手
5.3 硬盘厂商及其代表产品

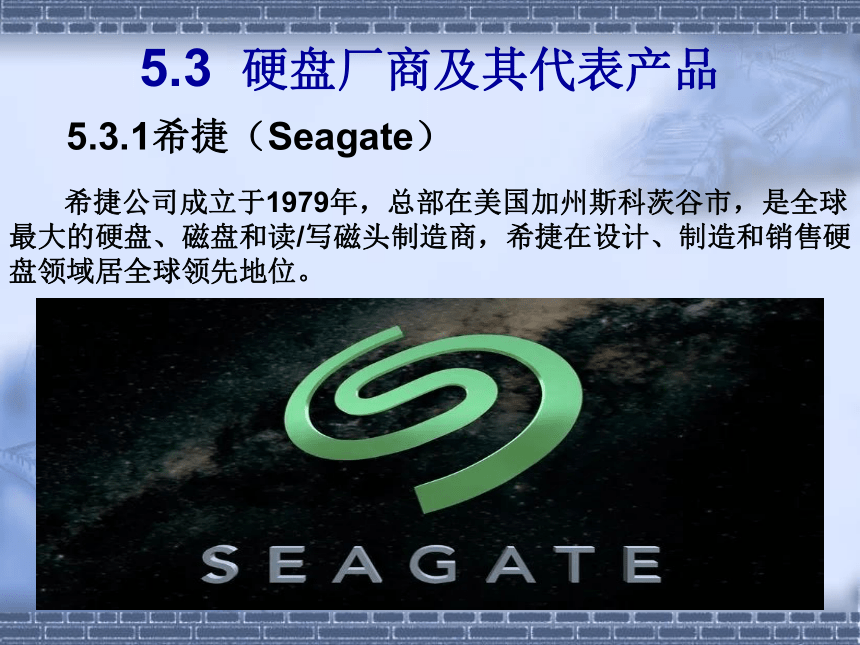

5.3.1 希捷（Seagate）
希捷公司成立于1979年，总部在美国加州斯科茨谷市，是全球最大的硬盘、磁盘和读/写磁头制造商，希捷在设计、制造和销售硬盘领域居全球领先地位。
5.3 硬盘厂商及其代表产品

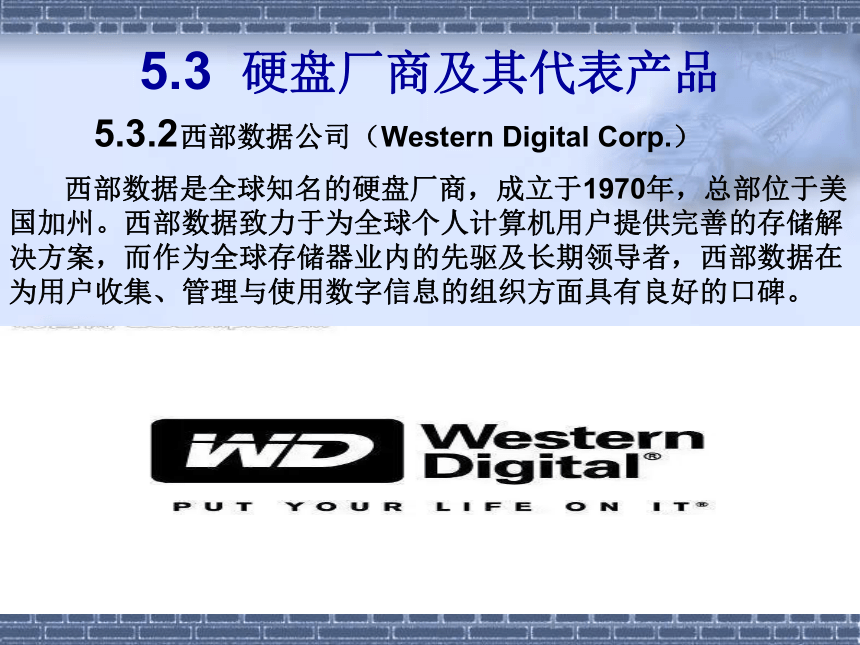

5.3.2 西部数据公司（Western Digital Corp.）
西部数据是全球知名的硬盘厂商，成立于1970年，总部位于美国加州。西部数据致力于为全球个人计算机用户提供完善的存储解决方案，而作为全球存储器业内的先驱及长期领导者，西部数据在为用户收集、管理与使用数字信息的组织方面具有良好的口碑。
5.4 移动存储器

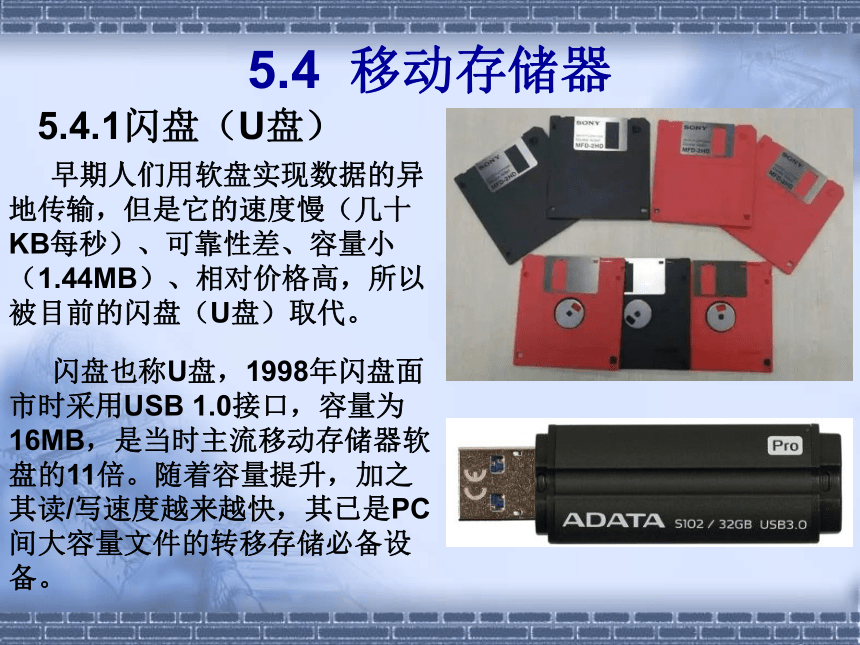

5.4.1 闪盘（U盘）
早期人们用软盘实现数据的异地传输，但是它的速度慢（几十KB每秒）、可靠性差、容量小（1.44MB）、相对价格高，所以被目前的闪盘（U盘）取代。
　　闪盘也称U盘，1998年闪盘面市时采用USB 1.0接口，容量为16MB，是当时主流移动存储器软盘的11倍。随着容量提升，加之其读/写速度越来越快，其已是PC间大容量文件的转移存储必备设备。
5.4 移动存储器

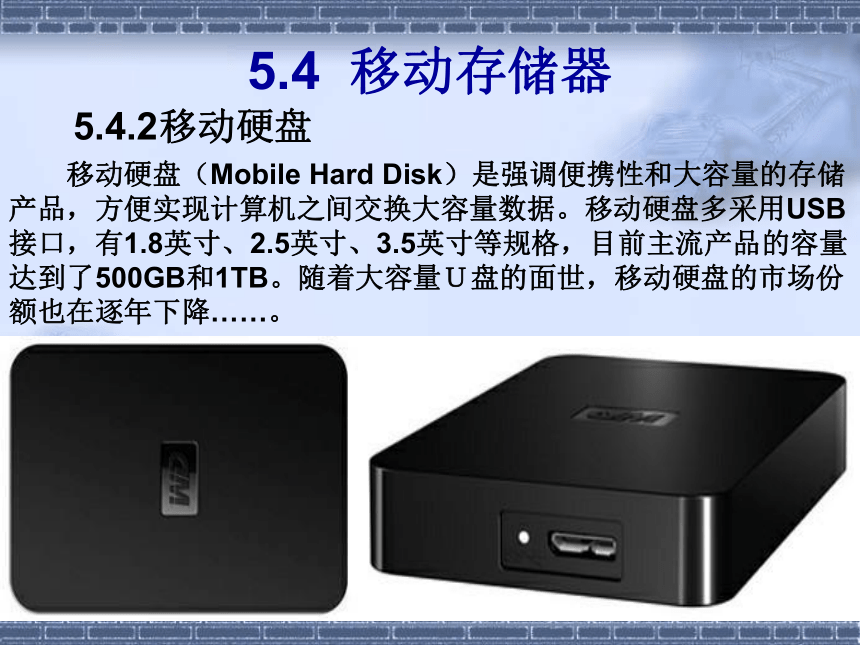

5.4.2 移动硬盘
　　移动硬盘（Mobile Hard Disk）是强调便携性和大容量的存储产品，方便实现计算机之间交换大容量数据。移动硬盘多采用USB接口，有1.8英寸、2.5英寸、3.5英寸等规格，目前主流产品的容量达到了500GB和1TB。随着大容量Ｕ盘的面世，移动硬盘的市场份额也在逐年下降……。
5.4 移动存储器
5.4.3 使用移动存储设备的注意事项
1．确保供电充足
2．移动硬盘分区不宜过多
3．不要混用供电线缆
4．避免USB接口松动
5．尽量缩短使用时间
6．使用完之后正常退出
7．严禁碰撞、摔跌和工作状态下挪动移动硬盘
8．不要进行频繁的磁盘整理和格式化操作
5.5 固态硬盘（SSD）
　　固态硬盘（Solid State Disk、IDE Flash DISK）是采用半导体存储技术，用固态电子存储芯片阵列制成的硬盘。它由控制单元、缓存（非必须）、存储单元（Flash芯片）三部分组成。
　　固态硬盘的形态多样，有SATA、mSATA、PCI-E、m.2等多种类型。按数据传输协议的不同大体可分为支持SATA协议的固态和支持Nvme协议的固态两个类型，其性能差异较大。
5.5 固态硬盘（SSD）
基于DRAM的固态硬盘
　　基于DRAM的固态硬盘采用DRAM作为存储介质，目前应用范围较窄。它仿效传统硬盘的设计，可被绝大部分操作系统的文件系统工具进行卷设置和管理。它是一种高性能的存储器，而且使用寿命很长，美中不足的是需要独立电源来保护数据安全。DRAM固态硬盘不属于消费领域的设备。
　　固态硬盘按其存储介质的不同可分为基于DRAM的固态硬盘和基于闪存的固态硬盘两种类型。
5.5 固态硬盘（SSD）
基于闪存的固态硬盘
　　基于闪存的固态硬盘（IDE Flash DISK、Serial ATA Flash Disk）采用Flash芯片作为存储介质，这是通常所说的SSD。这种固态硬盘读写速度快、不需要单独供电、能适应于各种环境，随着价格不断下滑，逐渐成为主流配置。
影驰HOF PRO 30
5.5 固态硬盘（SSD）
基于闪存的固态硬盘
SATA接口：是应用最多的硬盘接口，技术成熟和价格低廉是其优势。2.5英寸SSD以及HDD硬盘都使用这种接口，理论传输带宽6Gbps。相比100MB/s读写速度的机械硬盘，其500MB/s的速度也算得上是不小的改善了。
三星870 EVO SATA III（250GB）
5.5 固态硬盘（SSD）
基于闪存的固态硬盘
PCI-E：此类SSD更像是M.2转PCI-E的转接卡，可在没有M.2接口的主板上实现高速存储系统。（目前高端主板为提供超多、超大存储方案，会配套PCI-E接口的SSD扩展卡，最多支持4个固态硬盘）
西部数据BLACK AN1500的特点是在不支持PCI-E4.0规范的主板上实现8GB/s 的读取速度。PCIe 3.0 SSD要想达到8GB/s的接口带宽就必须采用PCIe 3.0 x8板型设计。可以看到，WD_BLACK AN1500是一款插卡式NVMe SSD，更像一块Low Profile板型的半高型小显卡，不同的是其PCIe接口要长不少，彰显出它是一款采用PCIe 3.0 x8板型设计的SSD。
5.5 固态硬盘（SSD）
基于闪存的固态硬盘
M.2接口：M.2是Intel推出的一种替代mSATA的接口规范，有两种类型：
Socket 2（B key——ngff） 支持SATA传输协议 500MB/S
Socket 3（M key——nvme） 支持Nvme传输协议 4GB/S PCI-E3.0
8GB/S PCI-E4.0
Socket2
Socket3
5.5 固态硬盘（SSD）
基于闪存的固态硬盘
mSATA：是为了更适应超极本这类超薄设备的使用环境，针对便携设备开发的。可以把它看作标准SATA接口的mini版，物理接口跟mini PCI-E接口一样。
可用于升级较早的笔记本，读取速度可达550MB/s。
5.6 硬件助手
HD Tune
　　是一款小巧易用的工具软件，主要功能有硬盘传输速率检测，健康状态检测，温度检测及磁盘表面扫描、存取时间、CPU占用率。
5.6 硬件助手
Crystal disk mark
简称CDM，是一款硬盘测试软件，针对传统机械硬盘测试软件测试持续传输速度为主的局限，为了表现出SSD的随机性能，对测试项目稍作改良。
　　软件测试前由用户设定产生一个测试文件。测试文件越大，成绩越能反映SSD的真实性能。不过这种操作会影响SSD的耐久度，也就是使用寿命、故不宜频繁测试。
