计算机组装与维修
第六章 显卡和显示器

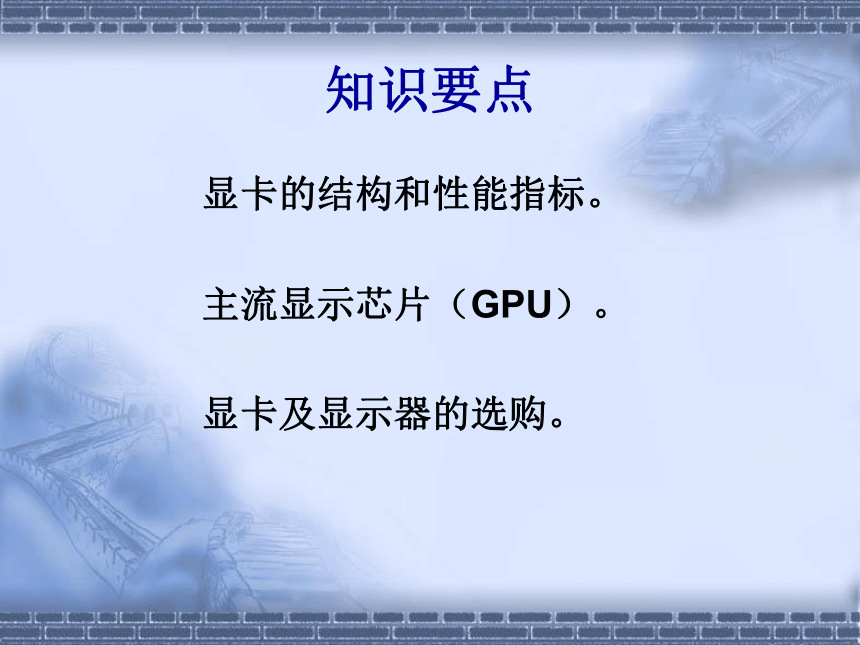

知识要点
显卡的结构和性能指标。
主流显示芯片（GPU）。
显卡及显示器的选购。

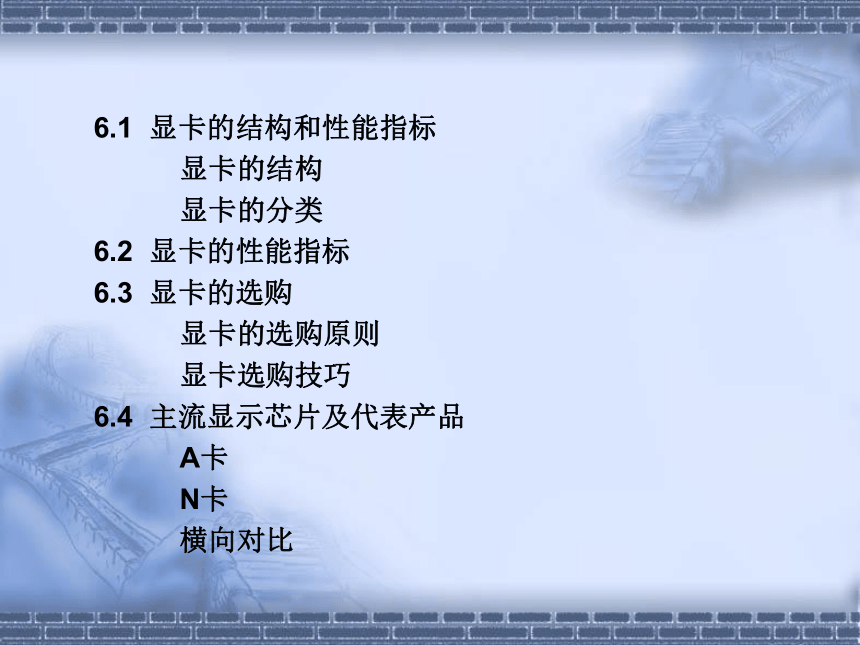

6.1 显卡的结构和性能指标
显卡的结构
显卡的分类
6.2 显卡的性能指标
6.3 显卡的选购
显卡的选购原则
显卡选购技巧
6.4 主流显示芯片及代表产品
A卡
N卡
横向对比

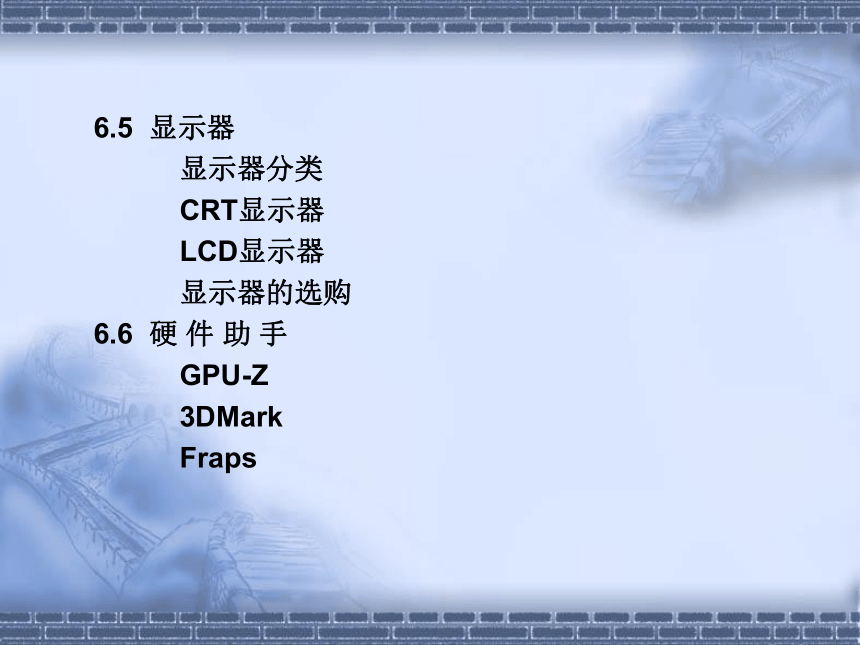

6.5 显示器
显示器分类
CRT显示器
LCD显示器
显示器的选购
6.6 硬 件 助 手
GPU-Z
3DMark
Fraps

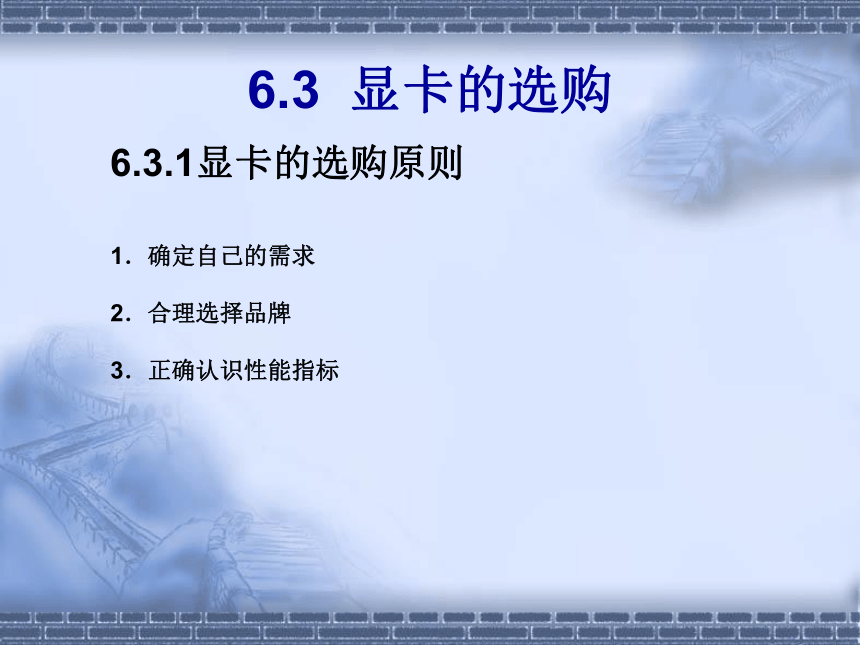

6.3 显卡的选购
6.3.1 显卡的选购原则
1．确定自己的需求
2．合理选择品牌
3．正确认识性能指标

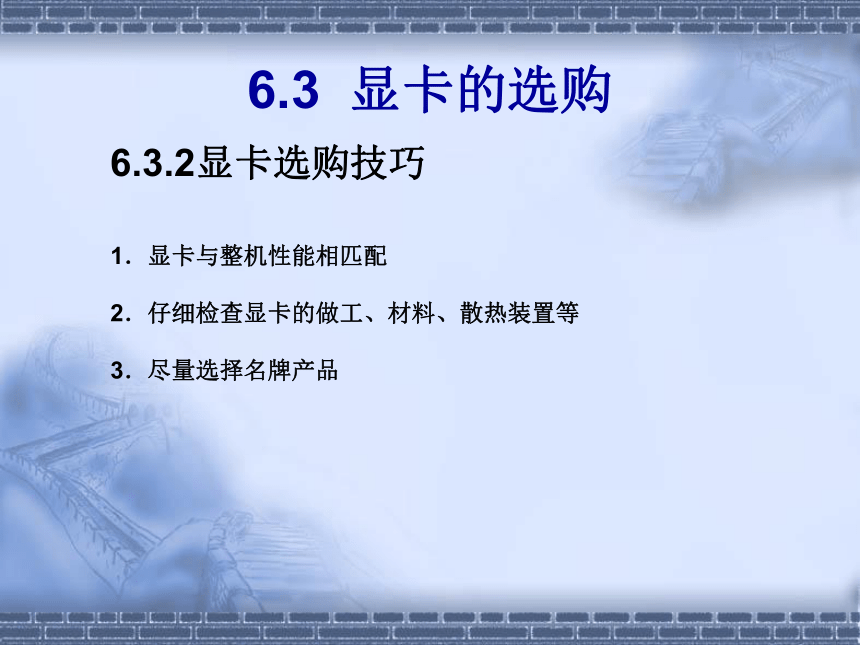

6.3 显卡的选购
6.3.2 显卡选购技巧
1．显卡与整机性能相匹配
2．仔细检查显卡的做工、材料、散热装置等
3．尽量选择名牌产品

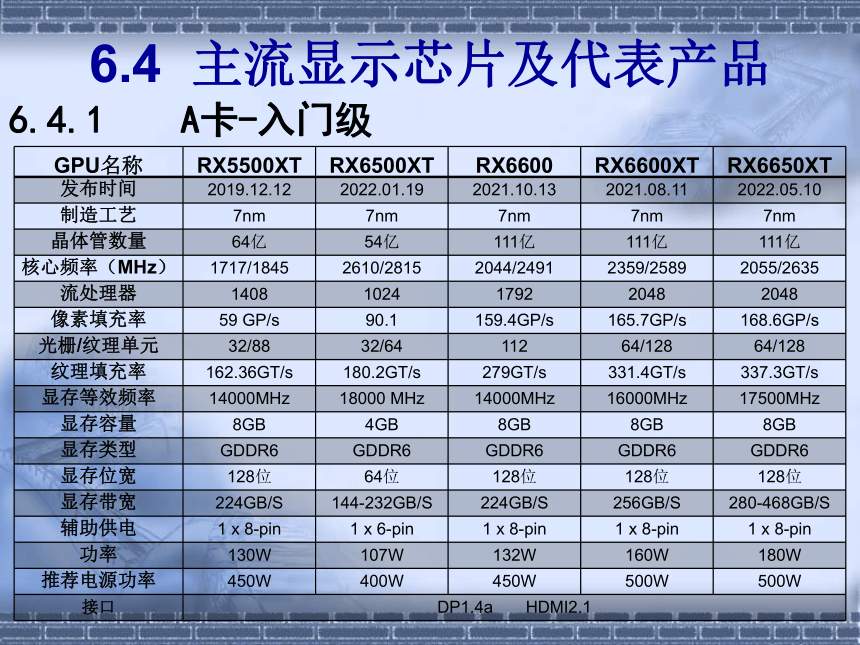

6.4 主流显示芯片及代表产品
6.4.1 A卡-入门级
GPU名称 RX5500XT RX6500XT RX6600 RX6600XT RX6650XT
发布时间 2019.12.12 2022.01.19 2021.10.13 2021.08.11 2022.05.10
制造工艺 7nm 7nm 7nm 7nm 7nm
晶体管数量 64亿 54亿 111亿 111亿 111亿
核心频率（MHz） 1717/1845 2610/2815 2044/2491 2359/2589 2055/2635
流处理器 1408 1024 1792 2048 2048
像素填充率 59 GP/s 90.1 159.4GP/s 165.7GP/s 168.6GP/s
光栅/纹理单元 32/88 32/64 112 64/128 64/128
纹理填充率 162.36GT/s 180.2GT/s 279GT/s 331.4GT/s 337.3GT/s
显存等效频率 14000MHz 18000 MHz 14000MHz 16000MHz 17500MHz
显存容量 8GB 4GB 8GB 8GB 8GB
显存类型 GDDR6 GDDR6 GDDR6 GDDR6 GDDR6
显存位宽 128位 64位 128位 128位 128位
显存带宽 224GB/S 144-232GB/S 224GB/S 256GB/S 280-468GB/S
辅助供电 1 x 8-pin 1 x 6-pin 1 x 8-pin 1 x 8-pin 1 x 8-pin
功率 130W 107W 132W 160W 180W
推荐电源功率 450W 400W 450W 500W 500W
接口 DP1.4a HDMI2.1 6.4 主流显示芯片及代表产品
6.4.1 A卡-入门级

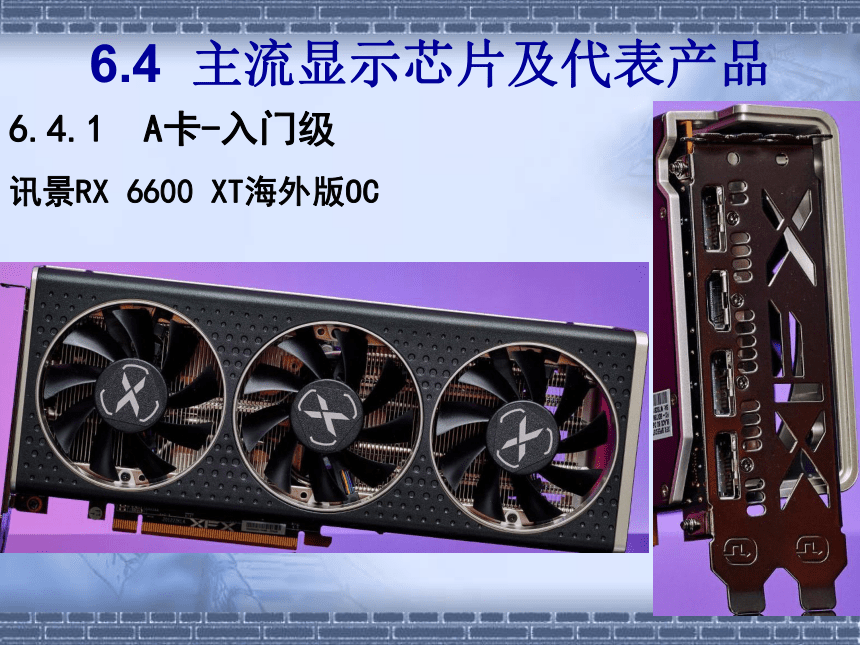

讯景RX 6600 XT海外版OC

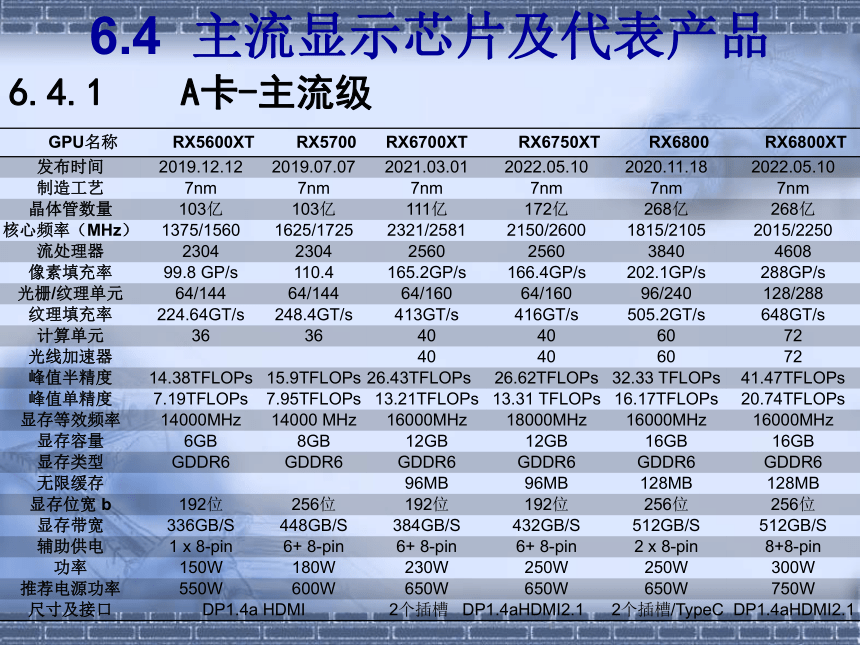

6.4 主流显示芯片及代表产品
6.4.1 A卡-主流级
GPU名称 RX5600XT RX5700 RX6700XT RX6750XT RX6800 RX6800XT
发布时间 2019.12.12 2019.07.07 2021.03.01 2022.05.10 2020.11.18 2022.05.10
制造工艺 7nm 7nm 7nm 7nm 7nm 7nm
晶体管数量 103亿 103亿 111亿 172亿 268亿 268亿
核心频率（MHz） 1375/1560 1625/1725 2321/2581 2150/2600 1815/2105 2015/2250
流处理器 2304 2304 2560 2560 3840 4608
像素填充率 99.8 GP/s 110.4 165.2GP/s 166.4GP/s 202.1GP/s 288GP/s
光栅/纹理单元 64/144 64/144 64/160 64/160 96/240 128/288
纹理填充率 224.64GT/s 248.4GT/s 413GT/s 416GT/s 505.2GT/s 648GT/s
计算单元 36 36 40 40 60 72
光线加速器 40 40 60 72
峰值半精度 14.38TFLOPs 15.9TFLOPs 26.43TFLOPs 26.62TFLOPs 32.33 TFLOPs 41.47TFLOPs
峰值单精度 7.19TFLOPs 7.95TFLOPs 13.21TFLOPs 13.31 TFLOPs 16.17TFLOPs 20.74TFLOPs
显存等效频率 14000MHz 14000 MHz 16000MHz 18000MHz 16000MHz 16000MHz
显存容量 6GB 8GB 12GB 12GB 16GB 16GB
显存类型 GDDR6 GDDR6 GDDR6 GDDR6 GDDR6 GDDR6
无限缓存 96MB 96MB 128MB 128MB
显存位宽 b 192位 256位 192位 192位 256位 256位
显存带宽 336GB/S 448GB/S 384GB/S 432GB/S 512GB/S 512GB/S
辅助供电 1 x 8-pin 6+ 8-pin 6+ 8-pin 6+ 8-pin 2 x 8-pin 8+8-pin
功率 150W 180W 230W 250W 250W 300W
推荐电源功率 550W 600W 650W 650W 650W 750W
尺寸及接口 DP1.4a HDMI 2个插槽 DP1.4aHDMI2.1 2个插槽/TypeC DP1.4aHDMI2.1 6.4 主流显示芯片及代表产品
6.4.1 A卡-主流级

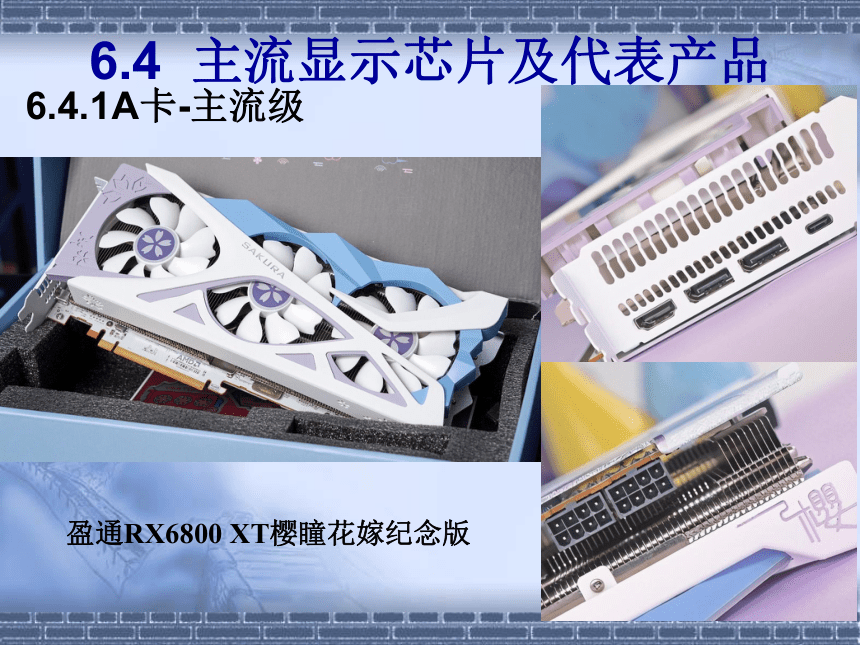

盈通RX6800 XT樱瞳花嫁纪念版

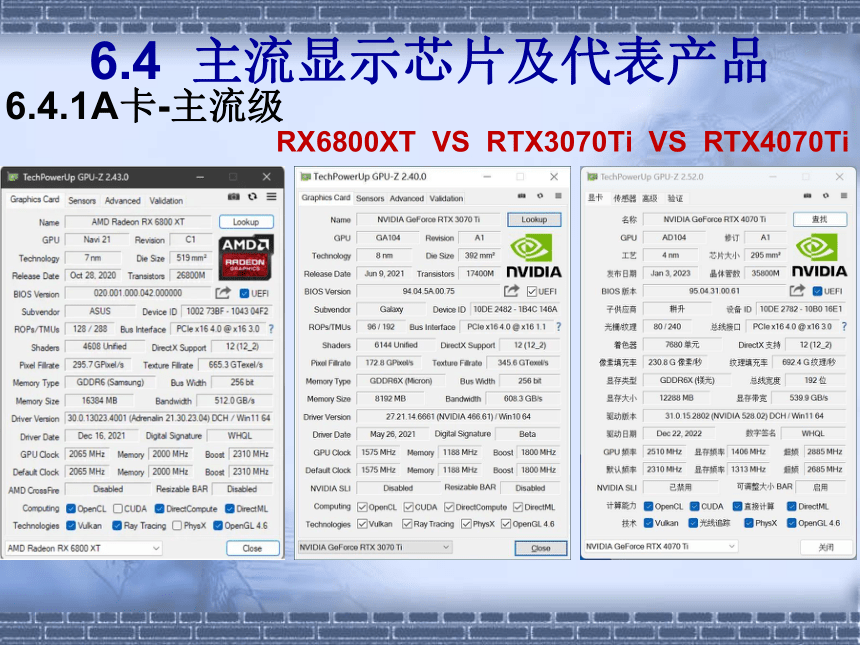

6.4 主流显示芯片及代表产品
6.4.1 A卡-主流级
RX6800XT VS RTX3070Ti VS RTX4070Ti

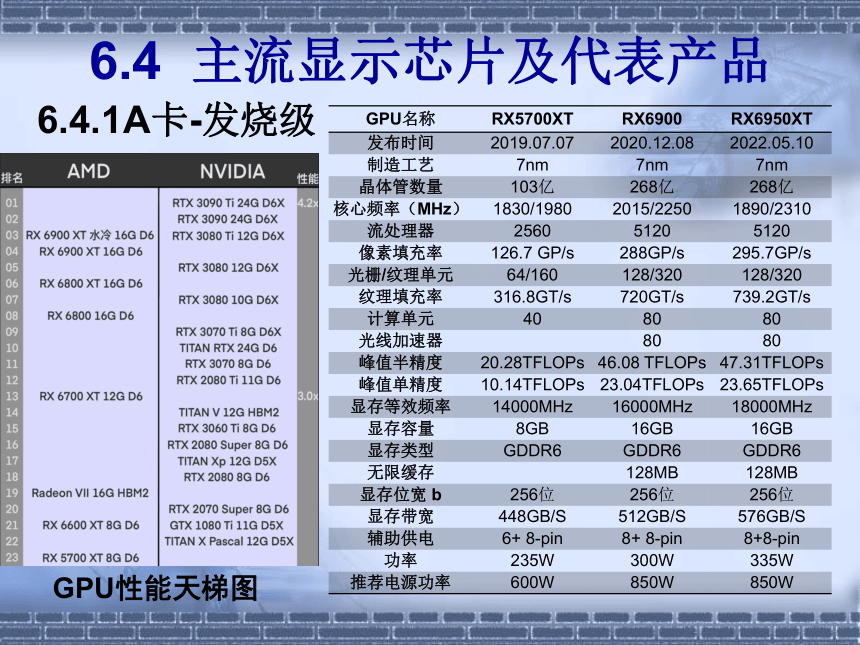

6.4 主流显示芯片及代表产品
6.4.1 A卡-发烧级
GPU名称 RX5700XT RX6900 RX6950XT
发布时间 2019.07.07 2020.12.08 2022.05.10
制造工艺 7nm 7nm 7nm
晶体管数量 103亿 268亿 268亿
核心频率（MHz） 1830/1980 2015/2250 1890/2310
流处理器 2560 5120 5120
像素填充率 126.7 GP/s 288GP/s 295.7GP/s
光栅/纹理单元 64/160 128/320 128/320
纹理填充率 316.8GT/s 720GT/s 739.2GT/s
计算单元 40 80 80
光线加速器 80 80
峰值半精度 20.28TFLOPs 46.08 TFLOPs 47.31TFLOPs
峰值单精度 10.14TFLOPs 23.04TFLOPs 23.65TFLOPs
显存等效频率 14000MHz 16000MHz 18000MHz
显存容量 8GB 16GB 16GB
显存类型 GDDR6 GDDR6 GDDR6
无限缓存 128MB 128MB
显存位宽 b 256位 256位 256位
显存带宽 448GB/S 512GB/S 576GB/S
辅助供电 6+ 8-pin 8+ 8-pin 8+8-pin
功率 235W 300W 335W
推荐电源功率 600W 850W 850W
GPU性能天梯图
6.4 主流显示芯片及代表产品
6.4.1 A卡-发烧级
蓝宝石RX 6900 XT 16GB D6毒药AIR COOLED
6.4 主流显示芯片及代表产品
6.4.2 N卡-入门级
GPU名称 GTX1650 GTX1660 RTX3050 RTX3060
发布时间 2019.04.23 2019.10.29 2022.01.15 2020.09
制造工艺 12nm 12nm 8nm 8nm
晶体管数量 47亿 66亿 132.5亿 132.5亿
核心频率（MHz） 1410/1590 1530/1785 1552/1777 1320/1777
流处理器 896 1408 2560 3584
像素填充率 53.3 GP/s 89.3 GP/s 64.4GP/s 85.3GP/s
光栅/纹理单元 32/74 48/88 32/80 48/112
纹理填充率 123.2GT/s 163.7GT/s 161GT/s 199GT/s
显存等效频率 8000MHz 8000 MHz 14000MHz 18000MHz
显存容量 4GB 6GB 8GB 12GB
显存类型 GDDR5 GDDR5 GDDR6 GDDR6
显存位宽 b 128位 192位 128位 192位
显存带宽 128GB/S 192GB/S 230.1GB/S 360GB/S
辅助供电 6-pin 8-pin 8-pin 8-pin
功率 75W 120W 130W 170W
推荐电源功率 300W 450W 500W 600W
尺寸及接口 2插槽 145mm DP1.4aHDMI2.1 2个槽 111mm DP1.4aHDMI2.1 2个槽 145mm DP1.4aHDMI2.1 2个插槽
DP1.4aHDMI2.1
6.4 主流显示芯片及代表产品
6.4.2 N卡-入门级
彩虹战斧RTX 3050 DUO-8G
6.4 主流显示芯片及代表产品
6.4.2 N卡-主流级
GPU名称 RTX2060 RTX2060Super RTX3070 RTX3070Ti
发布时间 2019.01.15 2019.07.09 2021.05.28 2021.06.01
制造工艺 12nm 12nm 8nm 8nm
晶体管数量 108亿 108亿 174亿 174亿
核心频率（MHz） 1365/1680 1470/1650 1500/1815 1575/1800
流处理器 1920 2176 5888 6144
像素填充率 80.6 GP/s 105.6 GP/s 174.2GP/s 172.8GP/s
光栅/纹理单元 48/120 64/136 96/184 96/192
纹理填充率 201.6GT/s 224.4GT/s 334GT/s 345.6GT/s
显存等效频率 14000MHz 14000 MHz 14000MHz 18000MHz
显存容量 6GB 8GB 8GB 8GB
显存类型 GDDR6 GDDR6 GDDR6 GDDR6X
显存位宽 b 192位 256位 256位 256位
显存带宽 336GB/S 448GB/S 448GB/S 608GB/S
辅助供电 8-pin 8-pin 12-pin 12-pin
功率 160W 175W 220W 290W
推荐电源功率 550W 550W 650W 750W
尺寸及接口 2插槽 228mm DP1.4aHDMI2.1 2个槽 228mm DP1.4aHDMI2.1 2个槽 242mm DP1.4aHDMI2.1 2个插槽267mm
DP1.4aHDMI2.1
6.4 主流显示芯片及代表产品
6.4.2 N卡-主流级
耕升RTX 4070 Ti 星极幻姬 OC
6.4 主流显示芯片及代表产品
6.4.2 N卡-发烧级
GPU名称 RTX2070 RTX2080 RTX3080 RTX3090
发布时间 2018.10.17 2018.09.20 2020.09.17 2020
制造工艺 12nm 12nm 8nm 8nm
晶体管数量 108亿 136亿 280亿 280亿
核心频率（MHz） 1410/1620 1515/1800 1440/1710 1395/1695
流处理器 2304 2944 8704 10496
像素填充率 99.7 GP/s 97 GP/s 164.2GP/s 189.8GP/s
光栅/纹理单元 64/144 64/184 96/272 112/328
纹理填充率 224.4GT/s 278.8GT/s 465.1GT/s 556GT/s
显存等效频率 14000MHz 14000 MHz 19000MHz 19500MHz
显存容量 8GB 8GB 10GB 24GB
显存类型 GDDR6 GDDR6 GDDR6X GDDR6X
显存位宽 b 256位 256位 320位 384位
显存带宽 452.4GB/S 448GB/S 760.3GB/S 936.2GB/S
辅助供电 8-pin 6+8-pin 12-pin 12-pin
功率 185W 225W 320W 350W
推荐电源功率 550W 650W 750W 750W
尺寸及接口 2插槽 228mm DP1.4aHDMI2.1 2个槽 267mm DP1.4aHDMI2.1 2个槽 285mm DP1.4aHDMI2.1 3个插槽313mm
DP1.4aHDMI2.1
6.4 主流显示芯片及代表产品
6.4.2 N卡-发烧级
RTX 4090 Founders Edition
6.4 主流显示芯片及代表产品
6.4.2 N卡-发烧级
RTX3090Ti VS RTX4090
6.5 显 示 器
6.5.1 显示器分类
按显示色彩的能力分类有单色显示器和彩色显示器
按显示器屏幕大小分类，可24英寸、27"、32"、34"，甚至更大
按照显示器的工作原理分，有CRT显示器和LCD显示器
按屏幕宽高比不同分，有方屏显示器和宽屏显示器两类
6.5 显 示 器
6.5.2 CRT显示器
　　CRT显示器是一种采用阴极射线管（Cathode Ray Tube）的显示器。
　　CRT显示器具有的可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等优点是LCD显示器不能比的。
　　因为先天存在高辐射、高能耗、体积大等缺点，目前已基本被淘汰。
6.5 显 示 器
6.5.3 LCD显示器
　　液晶是介于固态和液态间的有机化合物，将其加热会变成透明液态，冷却后会变成结晶的浑浊固态。
　　在电场作用下，液晶分子会发生排列上的变化，从而影响通过它的光线发生变化，这种光线的变化通过偏光片的作用可以表现为明暗的变化。
6.5 显 示 器
液晶面板-TN面板
　　TN面板属于软屏，用手轻轻划，会出现类似水纹的变形。优点是技术成熟、响应时间短，价格便宜。缺点是作为原生6bit面板，只能显示红/绿/蓝各64色，最大实际色彩仅有262144种。而通过抖动算法之后，可以让其达到16.7M色（8bit色彩）。
6.5 显 示 器
液晶面板-IPS面板
　　IPS面板的优势是可视角度大，响应速度快（相比VA面板），色彩还原准确。和其他类型的面板相比，IPS面板的屏幕较为“硬”，用手轻划不容易出现水纹样变形，因此又有硬屏之称。
　　IPS面板的缺点是漏光问题比较严重，黑色纯度不够，因此需要依靠光学膜的补偿来实现更好的黑色。由于透光率比TN屏低，所以需要更多的灯管或者更好的背光源，这样功耗也更高一点。
6.5 显 示 器
液晶面板-VA面板
　　VA面板是现在高端产品应用较多的面板类型，属于广视角面板。相比TN面板，可以实现8bit16.7M色、可视角度大。
　　VA面板也属于软屏，用手指轻触面板，显现梅花纹。
飞利浦328M6FJMB
6.5 显 示 器
背光方式
　　液晶本身不会发光，必须依靠背光源才能显示图像。液晶电视和显示器的背光源有两种：CCFL和LED。
　　CCFL（冷阴极荧光管），因其含有水银，因而被认为对环境有较大的损坏。同时，CCFL的耗电量和体积也比LED的大，所以市场份额逐年递减。
　　LED是发光二极管，体积小、能源利用率高。因此采用LED做背光源的优势就是产品轻薄时尚，空间占用小且能耗低。是目前多数液晶显示设备首先的光源。
6.5 显 示 器
液晶面板-可视面积
可视面积、在现实中以显示器的对角线长度的形式表达，单位是英寸
　　CRT显示器因生产工艺的原因，用户实际看到的尺寸要比厂家标示的尺寸小一些。液晶显示器的可视面积和厂家标示的尺寸相同。
1英寸=2.54cm
6.5 显 示 器
液晶面板-点距
　　点距是指相邻两个像素点之间的距离。一般的计算方法是可视宽度÷水平像素（或者可视高度÷垂直像素）
24英寸宽屏液晶（16:9）显示器的尺寸是531.5mm × 299mm，其最大分辨率为1920 ×1080像素、则点距就等于
　　531.5mm ÷1920=0.277mm（水平点距）
　　299mm ÷1080=0.277mm（垂直点距）
飞利浦328E1CA
飞利浦242M7
6.5 显 示 器
液晶面板-色彩度
　　色彩度是显示器还原色彩的能力，简单说就是显示画面色彩越接近自然界颜色，越好。计算机都是用一组二进制数记录、处理颜色数据的，二进制数的位数越多，可区分、记录的色彩数就越多，越接近自然界的颜色（理论上无穷多）。
TN面板
每个基本色（R、G、B）都是6位，即64种表现度，那么每个独立的像素就有64×64×64=262 144种色彩。
IPS面板、VA面板
每个基本色都是8位，即256种表现度，那么每个独立的像素就有256×256×256=16 777 216种色彩。
6.5 显 示 器
液晶面板-对比度
　　对比度是屏幕上同一个像素点在最亮时（白色）与最暗时（黑色）的亮度的比值。
　　品质优异的LCD显示器面板和优秀的背光源亮度，两者合理配合就能获得色彩饱满明亮清晰的画面。
　　对比度有动态对比度和静态对比度之分，一般关注静态对比度即可，数字越大越好。
6.5 显 示 器
液晶面板-亮度
　　亮度指画面的明亮程度，单位是堪德拉每平米(cd/m2)或称nits，也就是每平方公尺分之烛光。提高亮度的方法有两种，一是提高LCD面板的光通过率；二是增加背光源的亮度。
　　要知道的是，不是越亮就越好。过亮的显示画面会让人感觉不适、易引起视觉疲劳，也使纯黑与纯白的对比降低，影响色阶和灰阶的表现。品质较好的显示器，更注重画面亮度均匀，无明显的暗区。
6.5 显 示 器
液晶面板-信号响应时间
　　传统的响应时间的定义基本以“黑→白→黑”全程响应时间作为标准。由于液晶分子“黑→白”与“白→黑”的转换速度不一致，为了能够标示出有意义的液晶面板的响应速度，从2005年开始灰阶响应逐渐被众多厂商使用。
　　
6.5 显 示 器
液晶面板-可视角度
　　可视角度是用户从不同的方向清晰地观察屏幕上所有内容的角度。由LCD的光源经折射和反射后输出时已有一定的方向性，在超出这一范围观看就会产生色彩失真现象，CRT显示器不会有这个问题。
　　LCD显示器的可视角度都是左右对称的，但上下就不一定对称了，常常是上下角度小于左右角度。
6.5 显 示 器
液晶面板-曲面屏
　　人眼的晶状体是凸透镜样，其焦点所形成的焦平面是球状弧面，而并非真正的平面。因此，适当弧度的曲面屏幕比平面屏幕的显示效果更接近人眼看到的真实场景，给用户更强的影院级的临场感，类似用户在电影院看到的IMAX屏幕（两者有相似的原理）。
　　曲率，是确定曲面液晶视觉效果和画面覆盖范围的核心指标。市场上主流曲面液晶的曲率普遍在1500R上下，从实际产品市场价格看，曲率越小，价格越贵。
6.5 显 示 器
6.5.4 显示器的选购
主流的显示器产品
面板类型：TN屏、IPS屏、VA屏
6.5 显 示 器
6.5.4 显示器的选购
接口：
VGA接口 模拟信号输出 中低端设备有保留
DVI接口 数字视频输出 淘汰
HDMI 数字音视频输出 中低端为主
DP （ DisplayPort ）接口 数字音视频输出 中高端为主
6.6 硬 件 助 手
6.6.1 GPU-Z
GPU-Z是显卡识别工具，运行后即可显示GPU、工艺、芯片面积、晶体管数、着色器数量、光栅/纹理单元数量、像素填充率、纹理填充率等信息
6.6 硬 件 助 手
6.6.2 3DMark
　　3Dmark是futuremark公司的一款专为测试显卡性能的软件，有3Dmark99、3Dmark2001、3Dmark2003、3Dmark2005、3Dmark2006、3Dmark vantage、3Dmark 11和The new 3DMark等多个版本。
　　新老版本的主要区别就是其支持的DX版本不同，或者说是测试的对象不同。以3DMark06为例，发布于2006年1月17日、主要用于衡量DirectX 9级别的3D硬件。而3D Mark11是测试支持DX11的显卡性能的。
6.6 硬 件 助 手
6.6.3 Fraps
　　Fraps是一款显卡辅助软件，可以检测和记录电脑运行游戏时的帧数，从而了解显卡的性能。它还能在游戏中截图和录制视频。
6.6 硬 件 助 手
6.6.3 - Fraps
　　在游戏过程中按F11键时，软件会开始记录时间和时间运行的帧数，直至用户再一次按F11键结束记录过程。退出游戏在软件安装文件夹中可以看到生成了一个名为FRAPSLOG.TXT的文本文档。
6.6 硬 件 助 手
6.6.4 游戏加加
　　游戏加加是一款电竞系统工具，有硬件监控、游戏优化、游戏滤镜、网络加速等功能。
