计算机组装与维修
第七章 其他外部设备

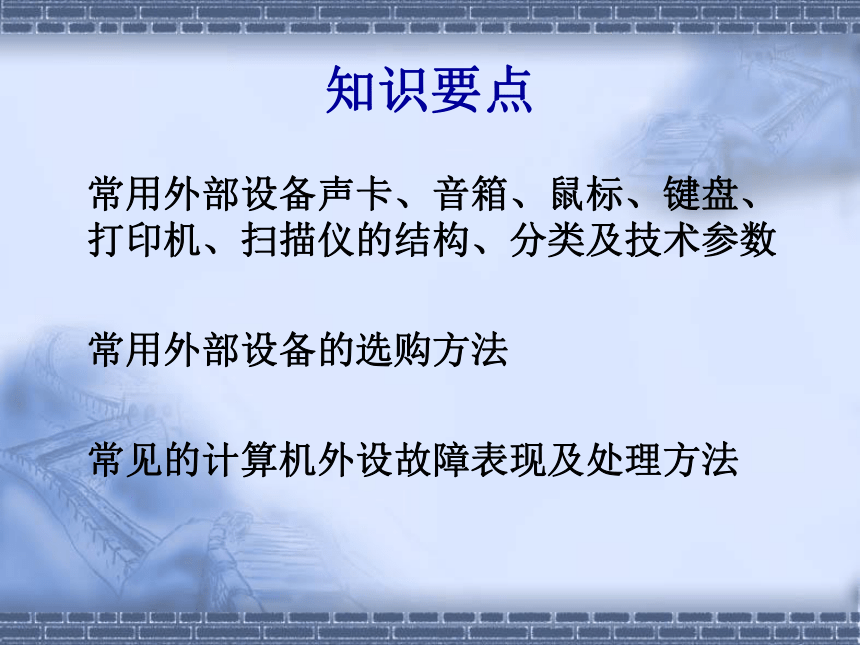

知识要点
常用外部设备声卡、音箱、鼠标、键盘、打印机、扫描仪的结构、分类及技术参数
常用外部设备的选购方法
常见的计算机外设故障表现及处理方法

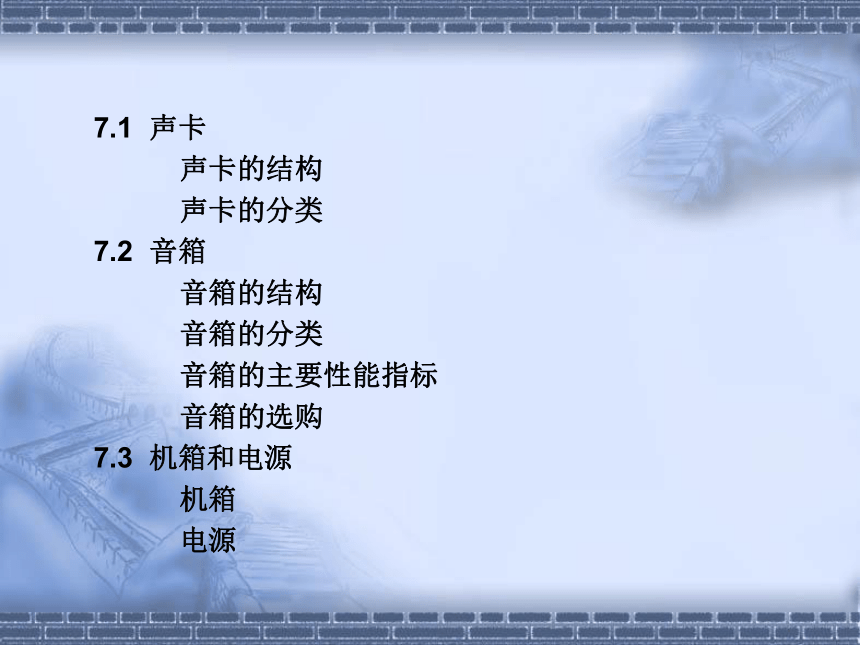

7.1 声卡
声卡的结构
声卡的分类
7.2 音箱
音箱的结构
音箱的分类
音箱的主要性能指标
音箱的选购
7.3 机箱和电源
机箱
电源
7.4 打印机和扫描仪
打印机的分类
打印机的性能指标
各类打印机的性能对比
扫描仪
7.5 摄像头与数码相机
摄像头
数码相机
7.1 声卡
7.1.1 声卡的结构

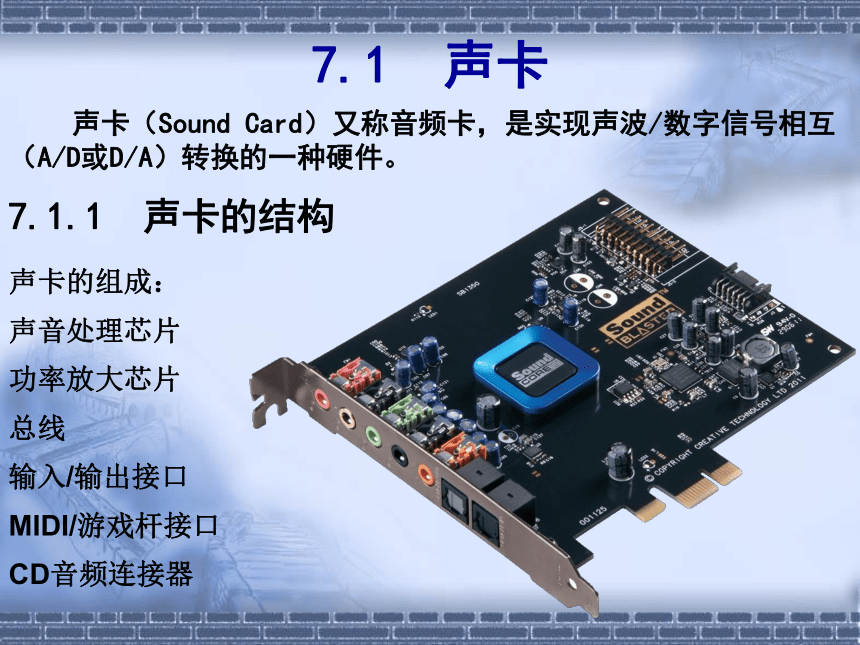

声卡（Sound Card）又称音频卡，是实现声波/数字信号相互（A/D或D/A）转换的一种硬件。
声卡的组成：
声音处理芯片
功率放大芯片
总线
输入/输出接口
MIDI/游戏杆接口
CD音频连接器
7.1 声卡

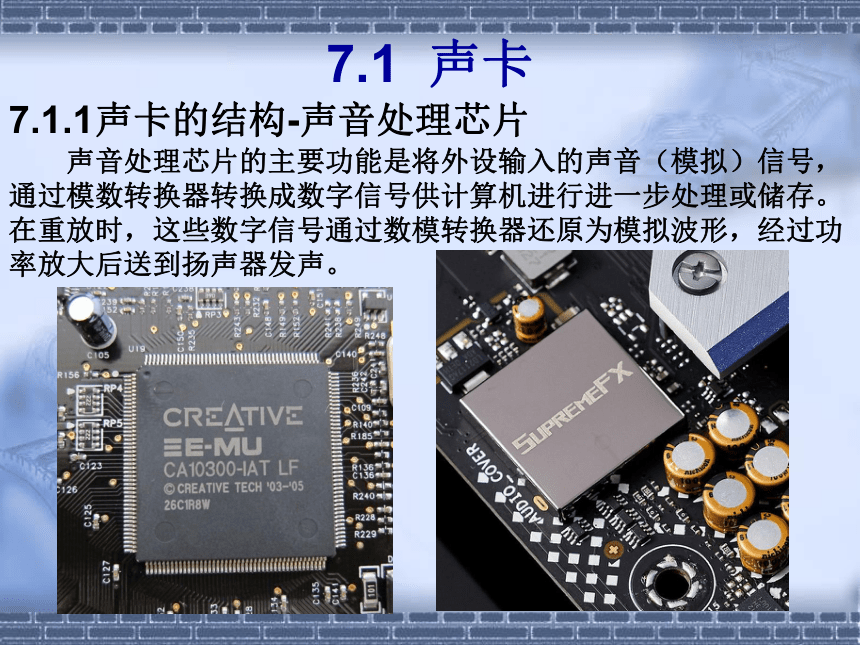

7.1.1 声卡的结构-声音处理芯片
　　声音处理芯片的主要功能是将外设输入的声音（模拟）信号，通过模数转换器转换成数字信号供计算机进行进一步处理或储存。在重放时，这些数字信号通过数模转换器还原为模拟波形，经过功率放大后送到扬声器发声。
7.1 声卡

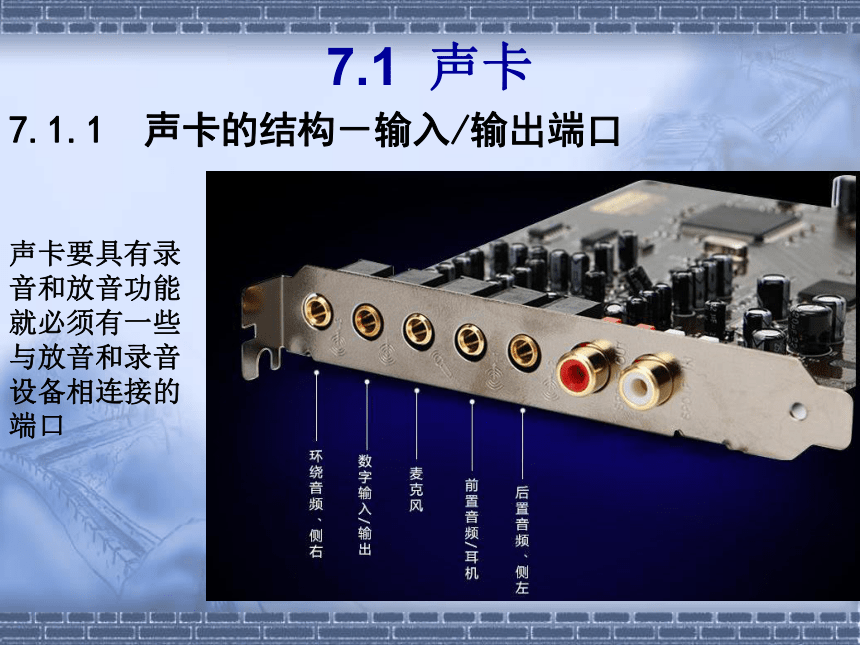

7.1.1 声卡的结构－输入/输出端口
声卡要具有录音和放音功能就必须有一些与放音和录音设备相连接的端口

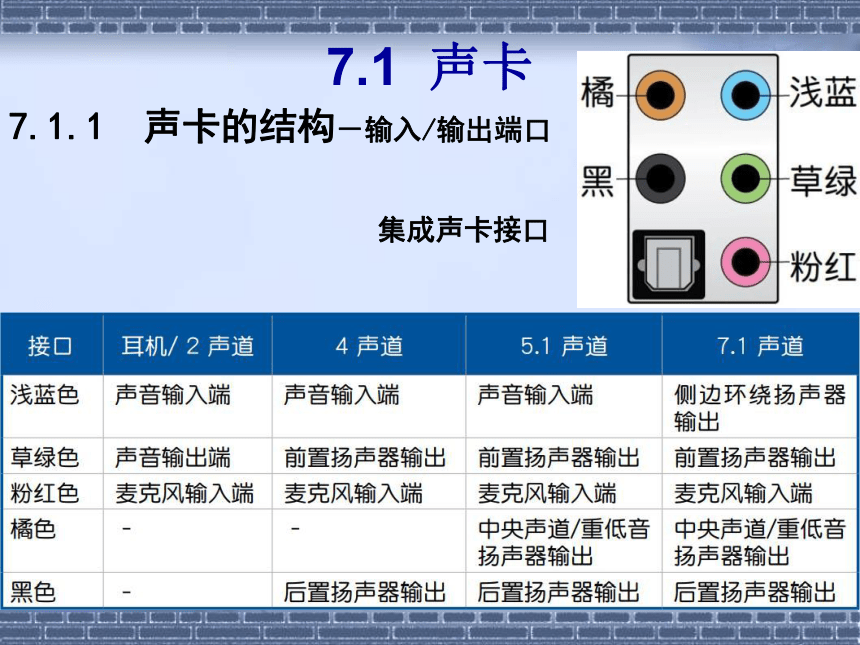

7.1 声卡
7.1.1 声卡的结构－输入/输出端口
集成声卡接口
7.1 声卡

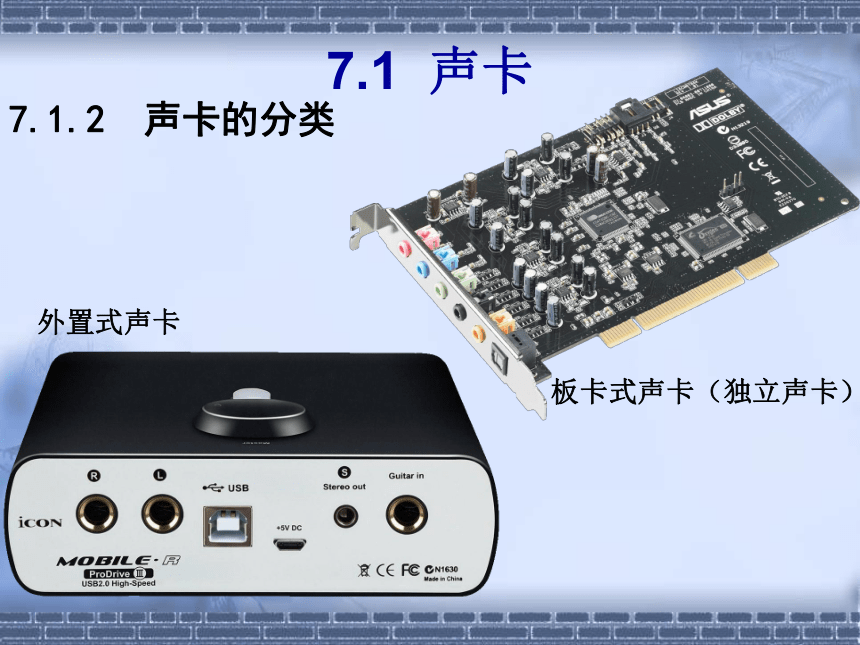

7.1.2 声卡的分类
板卡式声卡（独立声卡）
外置式声卡
7.2 音箱
7.2.1 音箱的结构

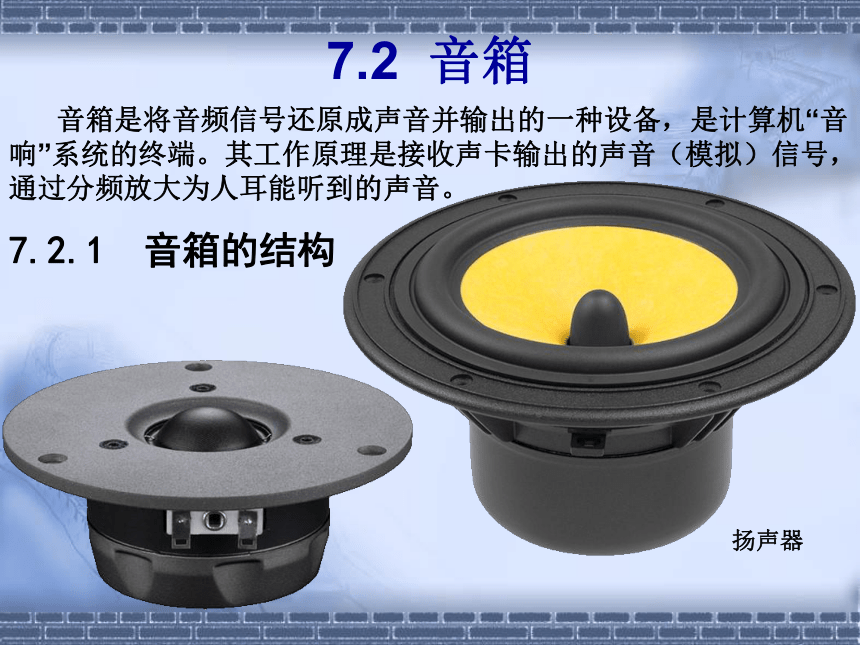

　　音箱是将音频信号还原成声音并输出的一种设备，是计算机“音响”系统的终端。其工作原理是接收声卡输出的声音（模拟）信号，通过分频放大为人耳能听到的声音。
扬声器
7.2 音箱
7.2.1 音箱的结构

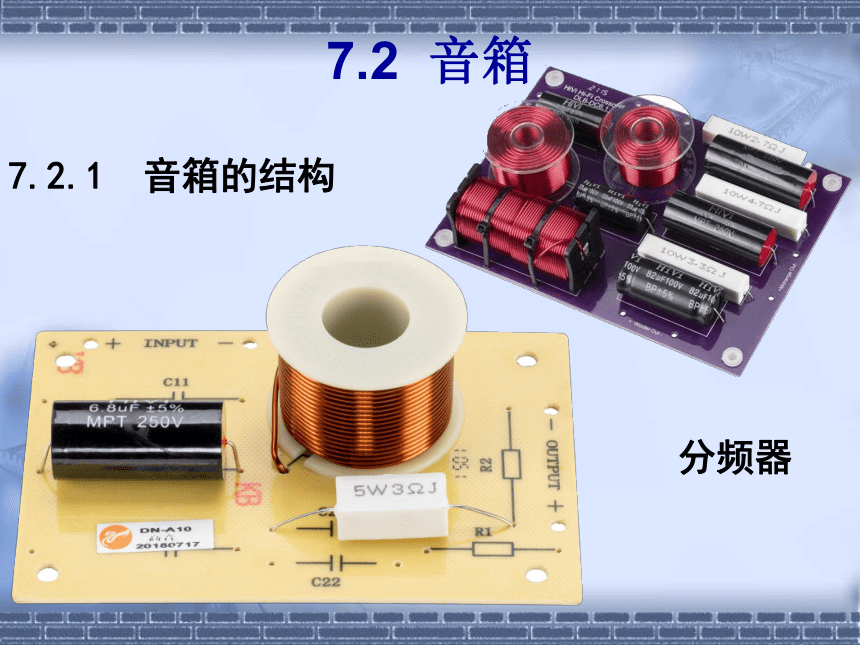

分频器
7.2 音箱

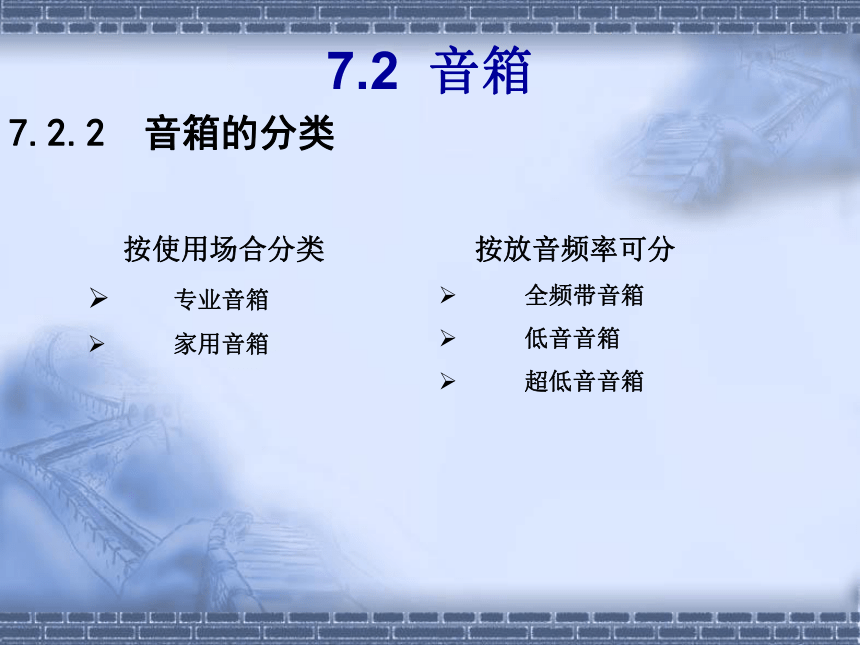

7.2.2 音箱的分类
按使用场合分类
专业音箱
家用音箱
按放音频率可分
全频带音箱
低音音箱
超低音音箱
7.2 音箱
7.2.3 音箱的主要性能指标
额定功率：指音箱能够长时间承受这一数值的功率而不致受损，是音箱的安全指标。
频响范围：指音箱系统的最低有效回放频率与最高有效回放频率之间的范围，范围越大越好。
7.2 音箱
7.2.4 音箱的选购
使用目的明确：确定主要使用的场所及自身的需求，普通家庭用户只要有较小的失真度就可以，像大型3D游戏或家庭影院的音箱则需要频响范围宽、功率大、有源等特性。
品牌：常见的主流品牌有惠威Hivi、漫步者Edifier、三诺3NOD等。
7.3 机箱和电源
7.3.1 机箱
机箱的结构：机箱包括箱体、支架、面板上的各种开关、指示灯等，ATX机箱是目前最常见的机箱，支持现在绝大部分类型的主板。
7.3 机箱和电源
机箱正面、反面及侧面
7.3 机箱和电源
机箱拆解图
7.3 机箱和电源
背　板2.5寸SSD
支　架
顶部防尘罩
底　部
防尘罩
　及
电源仓
3.5寸硬盘支架
7.3 机箱和电源
7.3.1 机箱-选购
机箱是承载主板、显卡、硬盘、光驱和电源的载体，所以机箱钢板的强度是重中之重。
不能过多考虑占地面积和美观问题，机箱内部空间越大就越有利于空气流通和散热，同时也方便板卡的拆装。
看机箱的内部结构和生产工艺。
7.3 机箱和电源
7.3.2　　电源
　　电源的作用是将交流电通过一个开关电源变压器转换为5V、-5V、+12V、-12V、+3.3V等稳定的直流电，为主机箱内主板、独立显卡、硬盘、光驱及各种适配器扩展卡等系统部件供电。
7.3 机箱和电源
7.3.2　　电源-分类
　　计算机的电源根据计算机主板的不同结构分为AT电源、ATX电源、BTX电源等。
AT电源是奔腾时代以前的电源，是为AT主板定制的电源，功率一般为150 W～250W，如今已被淘汰。
ATX电源规范是1995年Intel公司制定的新的主机板结构标准，是英文AT Extend的缩写，可以翻译为AT扩展标准。ATX类电源总共有6路输出，分别是+5V、-5V、+12V、-12V、+3.3V及+5V，可以实现电源睡眠、休眠、键盘开机、网络开机等丰富的管理功能。
BTX电源范属于ATX电源，可支持下一代计算机系统设计的新外形，使行业能够在散热管理、系统尺寸和形状、噪音方面实现最佳平衡。
7.3 机箱和电源
7.3.2　　电源-主要参数指标
电源的技术指标：
输出电压的稳定性
纹波
输入电源相数
额定电压
频率
输入电流
电源功率：
最大功率值不做参考
重点是额定功率
7.3 机箱和电源
7.3.2　　电源-主要参数指标
电源的安全认证
7.3 机箱和电源
7.3.2　　电源-主要参数指标
我国的安全认证机构是3C
CCC（中国强制认证）
只有经过3C认证后方可销售
80PLUS认证
7.3 机箱和电源
7.3.2 电源-主要参数指标
衡量能源转换率的认证
台式机电源在电脑满载、50%负载、20%负载时效率均在80%以上既符合80PLUS认证。
80PLUS认证的不同版本
7.3 机箱和电源
7.3.2 电源-主要参数指标
80PLUS认证 白牌电源 铜牌电源 银牌电源 金牌电源 白金电源 钛金电源
轻载 20% 80% 82% 85% 87% 90% 92%
典型负载 50% 80% 85% 88% 90% 92% 94%
满载 100% 80% 82% 85% 87% 89% 90%
7.4 打印机和扫描仪
7.4.1 打印机的分类
喷墨打印机-基本工作原理
喷墨打印机的基本原理是，带电的喷墨雾点经过电极偏转后，直接在纸上形成所需字形。其优点是组成字符和图像的印点比针式点阵打印机小得多，因而字符点的分辨率高，印字质量高且清晰。
佳能G3871-加墨式高容量一体机-无线型
7.4 打印机和扫描仪
7.4.1 打印机的分类
激光打印机工作原理
激光源发出的激光束经由字符点阵信息控制的声光偏转器调制后，进入光学系统，通过多面棱镜对旋转的感光鼓进行横向扫描，于是在感光鼓上的光导薄膜层上形成字符或图像的静电潜像，再经过显影、转印和定影，便在纸上得到所需的字符或图像。其优点是打印速度快、印字质量高、噪声小。
7.4 打印机和扫描仪
7.4.1 打印机的分类
针式打印机的工作原理
针式打印机是通过针的运动撞击色带，在纸上印出一列点，打印头可沿横向移动打印出点阵，这些点的不同组合就构成了各种字符或图形。其优点是结构简单、成本低、组字灵活，缺点是噪声大、打印速度慢。
爱普生(Epson) LQ-790K 106列平推证卡针式打印机
7.4 打印机和扫描仪
7.4.2 打印机的性能指标
打印质量
分辨率（Dot Per Inch，DPI）是衡量打印质量的一个重要指标，是指打印输出时每英寸能打印的点数。
打印速度
打印速度指的是打印机每分钟可打印的页数，单位是PPM（Page Per Minute），一般情况下激光打印机比其他两种要打得快一些。
打印成本
从耗材的角度来说，喷墨打印机的打印成本最高，针式打印机和激光打印机的打印成本则相对便宜很多，选购时需注意。
目前市场上打印机的品牌较多，其中较知名的品牌有Epson、HP、Canon、Lenovo、SAMSUNG等。
7.4 打印机和扫描仪
7.4.3 各类打印机的性能对比
