计算机组装与维修
第三章 主板

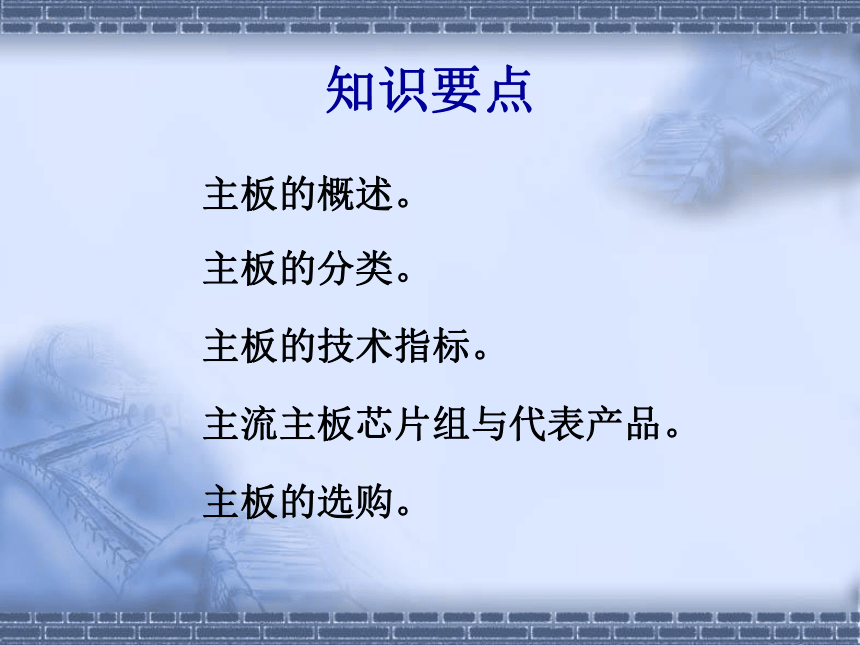

知识要点
主板的概述。
主板的分类。
主板的技术指标。
主流主板芯片组与代表产品。
主板的选购。

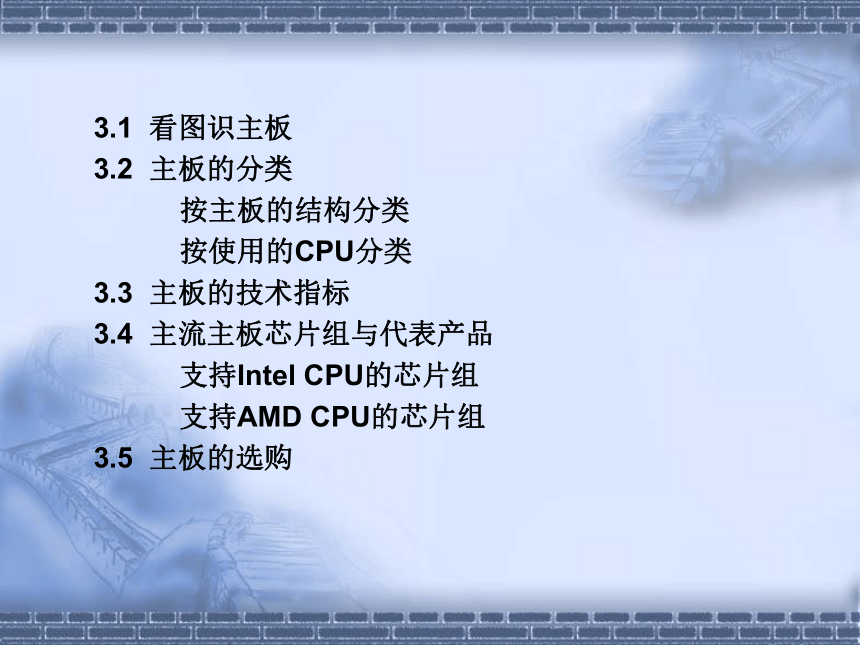

3.1 看图识主板
3.2 主板的分类
按主板的结构分类
按使用的CPU分类
3.3 主板的技术指标
3.4 主流主板芯片组与代表产品
支持Intel CPU的芯片组
支持AMD CPU的芯片组
3.5 主板的选购
3.4 主流主板芯片组与代表产品

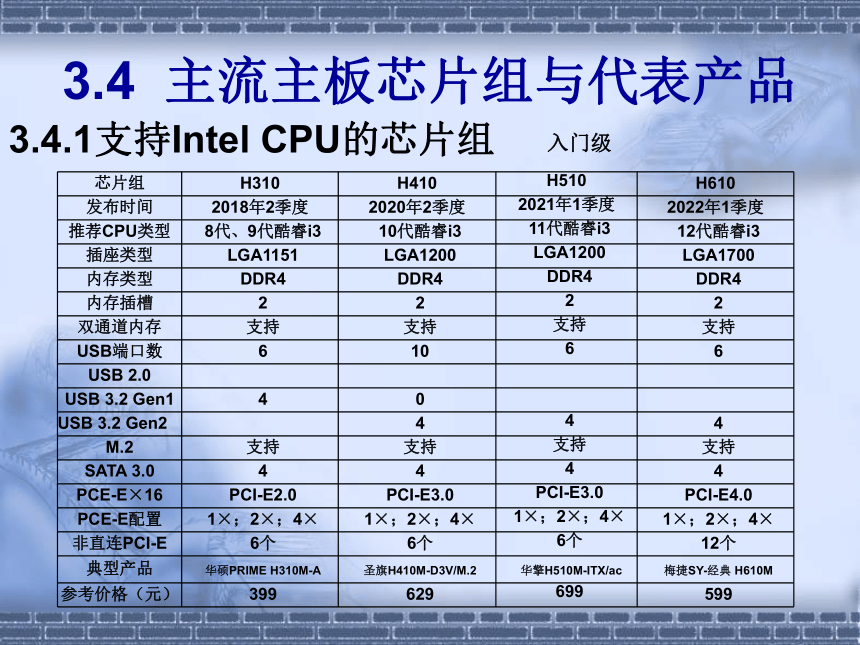

3.4.1 支持Intel CPU的芯片组
入门级
芯片组 H310 H410 H510 H610
发布时间 2018年2季度 2020年2季度 2021年1季度 2022年1季度
推荐CPU类型 8代、9代酷睿i3 10代酷睿i3 11代酷睿i3 12代酷睿i3
插座类型 LGA1151 LGA1200 LGA1200 LGA1700
内存类型 DDR4 DDR4 DDR4 DDR4
内存插槽 2 2 2 2
双通道内存 支持 支持 支持 支持
USB端口数 6 10 6 6
USB 2.0
USB 3.2 Gen1 4 0
USB 3.2 Gen2 4 4 4
M.2 支持 支持 支持 支持
SATA 3.0 4 4 4 4
PCE-E×16 PCI-E2.0 PCI-E3.0 PCI-E3.0 PCI-E4.0
PCE-E配置 1×；2×；4× 1×；2×；4× 1×；2×；4× 1×；2×；4×
非直连PCI-E 6个 6个 6个 12个
典型产品 华硕PRIME H310M-A 圣旗H410M-D3V/M.2 华擎H510M-ITX/ac 梅捷SY-经典 H610M
参考价格（元） 399 629 699 599
3.4 主流主板芯片组与代表产品
3.4.1 支持Intel CPU的芯片组

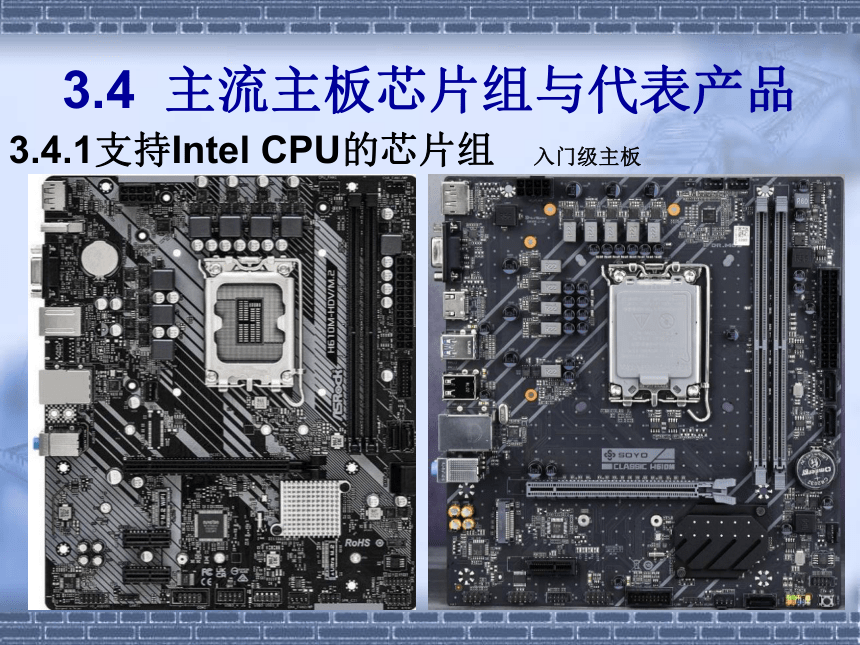

入门级主板
3.4 主流主板芯片组与代表产品
3.4.1 支持Intel CPU的芯片组

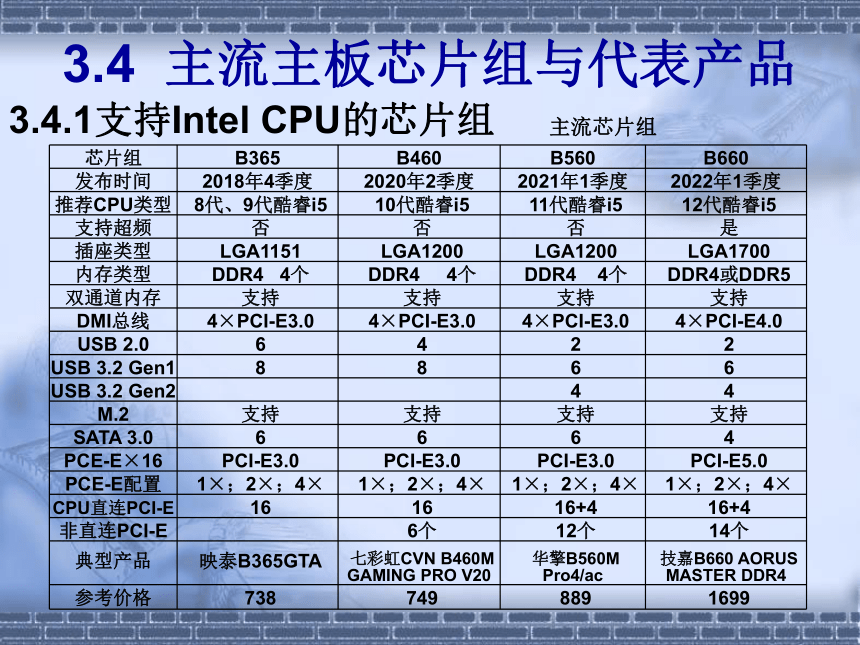

主流芯片组
芯片组 B365 B460 B560 B660
发布时间 2018年4季度 2020年2季度 2021年1季度 2022年1季度
推荐CPU类型 8代、9代酷睿i5 10代酷睿i5 11代酷睿i5 12代酷睿i5
支持超频 否 否 否 是
插座类型 LGA1151 LGA1200 LGA1200 LGA1700
内存类型 DDR4 4个 DDR4 4个 DDR4 4个 DDR4或DDR5
双通道内存 支持 支持 支持 支持
DMI总线 4×PCI-E3.0 4×PCI-E3.0 4×PCI-E3.0 4×PCI-E4.0
USB 2.0 6 4 2 2
USB 3.2 Gen1 8 8 6 6
USB 3.2 Gen2 4 4
M.2 支持 支持 支持 支持
SATA 3.0 6 6 6 4
PCE-E×16 PCI-E3.0 PCI-E3.0 PCI-E3.0 PCI-E5.0
PCE-E配置 1×；2×；4× 1×；2×；4× 1×；2×；4× 1×；2×；4×
CPU直连PCI-E 16 16 16+4 16+4
非直连PCI-E 6个 12个 14个
典型产品 映泰B365GTA 七彩虹CVN B460M GAMING PRO V20 华擎B560M Pro4/ac 技嘉B660 AORUS MASTER DDR4
参考价格 738 749 889 1699
3.4 主流主板芯片组与代表产品
3.4.1 支持Intel CPU的芯片组

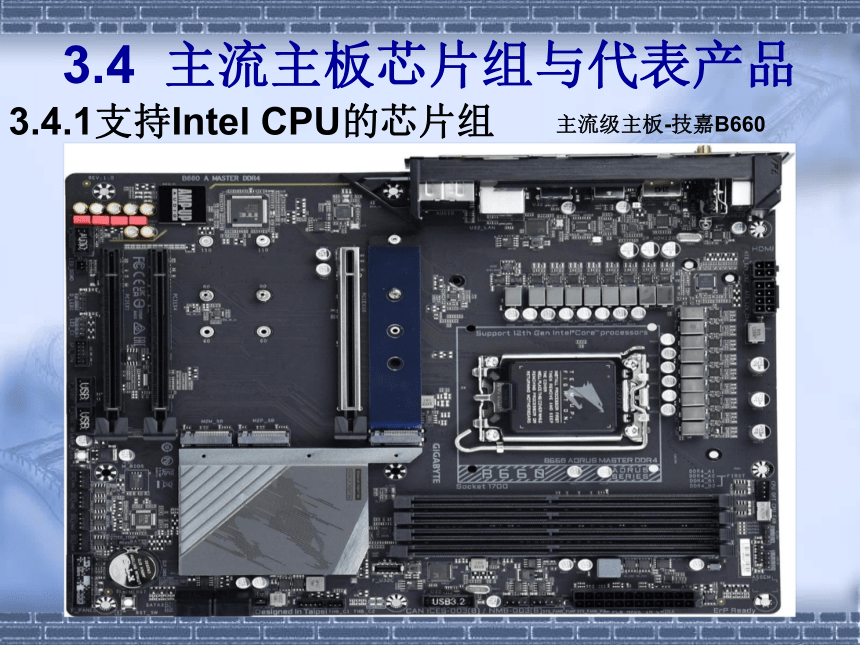

主流级主板-技嘉B660
3.4 主流主板芯片组与代表产品
3.4.1 支持Intel CPU的芯片组

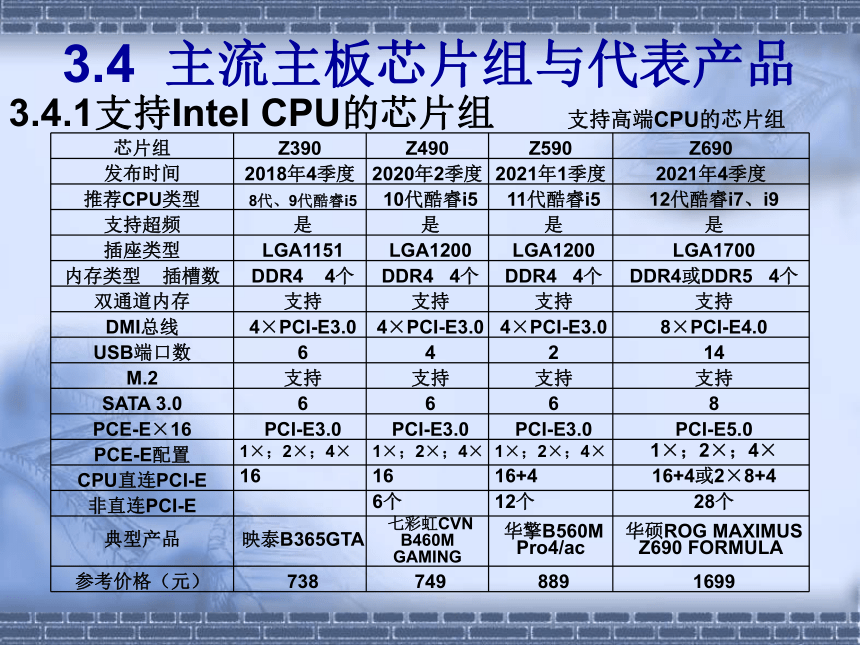

支持高端CPU的芯片组
芯片组 Z390 Z490 Z590 Z690
发布时间 2018年4季度 2020年2季度 2021年1季度 2021年4季度
推荐CPU类型 8代、9代酷睿i5 10代酷睿i5 11代酷睿i5 12代酷睿i7、i9
支持超频 是 是 是 是
插座类型 LGA1151 LGA1200 LGA1200 LGA1700
内存类型 插槽数 DDR4 4个 DDR4 4个 DDR4 4个 DDR4或DDR5 4个
双通道内存 支持 支持 支持 支持
DMI总线 4×PCI-E3.0 4×PCI-E3.0 4×PCI-E3.0 8×PCI-E4.0
USB端口数 6 4 2 14
M.2 支持 支持 支持 支持
SATA 3.0 6 6 6 8
PCE-E×16 PCI-E3.0 PCI-E3.0 PCI-E3.0 PCI-E5.0
PCE-E配置 1×；2×；4× 1×；2×；4× 1×；2×；4× 1×；2×；4×
CPU直连PCI-E 16 16 16+4 16+4或2×8+4
非直连PCI-E 6个 12个 28个
典型产品 映泰B365GTA 七彩虹CVN B460M GAMING 华擎B560M Pro4/ac 华硕ROG MAXIMUS Z690 FORMULA
参考价格（元） 738 749 889 1699
3.4 主流主板芯片组与代表产品
3.4.1 支持Intel CPU的芯片组

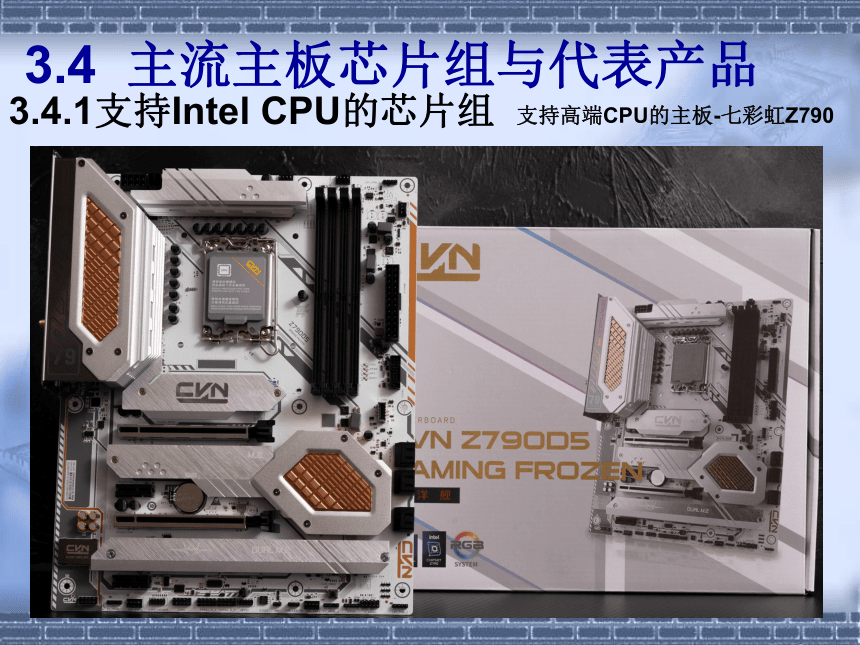

支持高端CPU的主板-七彩虹Z790
3.4 主流主板芯片组与代表产品
3.4.1 支持Intel CPU的芯片组主板
技嘉X299 AORUS Gaming 9
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的芯片组
支持中低端CPU的芯片组
芯片组 A320 B350 B450 A520 B550
发布时间 2017年1季度 2017年1季度 2018年3季度 2020年2季度 2020年2季度
推荐CPU类型 第1/2代Ryzen3 第1/2代Ryzen5 第二代Ryzen5 第3/5代Ryzen3 第3/5代Ryzen5
插座类型 AM4 AM4 AM4 AM4 AM4
内存类型 DDR4 DDR4 DDR4 DDR4 DDR4
内存插槽 2 4 4 2 4
双通道内存 支持 支持 支持 支持 支持
USB端口数 9 10 12 12 12
USB 2.0 6 6 2 6 6
USB 3.2 Gen1 2 2 8 5 6
USB 3.2 Gen2 1 2 2 1 6
M.2 支持 支持 支持 支持
SATA 3.0 2 2 6 4 6
PCE-E×16 PCI-E3.0 PCI-E3.0 PCI-E3.0 PCI-E3.0 PCI-E4.0
非直连PCI-E 4个 6个 6 6个 14个
典型产品 华硕ProArt B550-CREATOR
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的芯片组
支持中低端CPU的主板
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的芯片组
支持高端CPU的芯片组
芯片组 X370 X470 X570
发布时间 2017年1季度 2017年1季度 2019年3季度
CPU超频 支持 支持 支持
推荐CPU类型 不支持Ryzen5000 Ryzen全系列 Ryzen3000或5000
插座类型 AM4 AM4 AM4
内存类型 DDR4 DDR4 DDR4
内存插槽 4 4 4
双通道内存 支持 支持 支持
USB端口数 14 12 14
USB 2.0 6 6 4
USB 3.2 Gen1 6 6 10
USB 3.2 Gen2 2 4 8
M.2 支持 支持 4×PCI-E4.0
SATA 3.0 4 4 12
PCE-E×16 1×16/2×8 PCI-E3.0 1×16/2×8 PCI-E3.0 1×16/2×8 PCI-E4.0
非直连PCI-E 8个PCI-E2.0 8个PCI-E2.0 16个PCI-E4.0
典型产品 映泰X470GTQ 映泰X470GTQ 微星MEG X570S ACE MAX
参考价格（元） 3499
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的芯片组
支持高端CPU的主板
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的芯片组
支持发烧级CPU的芯片组
芯片组 X399 TRX40 WRX80
发布时间 2017年4季度 2017年1季度 2019年3季度
CPU超频 支持 支持 支持
推荐CPU类型 1、2代线程撕裂者 3代线程撕裂者 5代线程撕裂者
插座类型 TR4（Socket4094） sTRX4（Socket4094） Swrx8
内存类型 插槽数 DDR4 8个 DDR4 8个 DDR4 8个
4通道内存 支持 支持 支持8通道内存技术
USB端口数 最多14 最多14 14
USB 2.0 6（来自X399）+0（CPU） 4 4
USB 3.2 Gen1 6（来自X399）+8（CPU）
USB 3.2 Gen2 2 8（来自TRX40）+4（CPU） 8（来自TRX40）+4（CPU）
M.2（Nvme） 支持PCI-E3.0 2个直连4×PCI-E4.0 2个直连4×PCI-E4.0
SATA 3.0 12 12 20
DMI总线 4×PCI-E3.0 8×PCI-E4.0 8×PCI-E4.0
直连PCI-E数 66个PCI-E3.0 56个PCI-E4.0 128个PCI-E4.0
非直连PCI-E 2个PCI-E3.0+8个PCI-E2.0 16个PCI-E4.0 8个PCI-E4.0
典型产品 X399 Fatal1ty Gaming 9 微星Creator TRX40 ASUS Pro WS WRX80E-SAGE SE WIFI
参考价格（元） 9999 16999
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的主板
支持发烧级CPU的主板
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的主板
支持高端CPU的主板
AMD X670(Ryzen AM5)ATX 主板
支持 PCIe 5.0 3 M.2
12+2 DrMOS 供电模组
DDR5 HDMI/DP
2.5G有线网卡
USB 3.2 Gen 2x2
Type-C
前置USB3.2Gen1 Type-C 接口
BIOS FlashBack 一键升级
SATA 6 Gbps
支持USB4
AURA SYNC 神光同步灯效
3.4 主流主板芯片组与代表产品
3.4.2 支持AMD CPU的主板
TUF GAMING B650M-PLUS重炮手
ASUS TUF GAMING B650M-PLUS
主 要 特 性
AMD B650 (Ryzen AM5) micro-ATX 主板
支持 DDR5 支持PCIe 5.0 M.2
Realtek 2.5G有线网卡 DisplayPort/HDMI
SATA 6 Gbps USB 3.2 Gen 2x2
支持前置USB 3.2 Gen 1 Type-C 接口
BIOS FlashBack 一键升级
AURA SYNC神光同步灯效 支持USB4
3.5 主板的选购
1．注意技术参数的匹配
计算机的硬件系统有很强的兼容性，但是相互兼容的配件组合在一起不一定是最佳搭配
2．主板扩展性的考虑
主板往往集成有千兆位网卡、声卡，对一般用户而言再扩展的可能性已经很小，在够用的前提下可以选择性价比高的Micro ATX板型
3．品牌
一线品牌有技嘉和华硕，二线品牌有华擎、微星、七彩虹、映泰、梅捷、索泰、精英等。
4．价格
5．服务方式及保障
