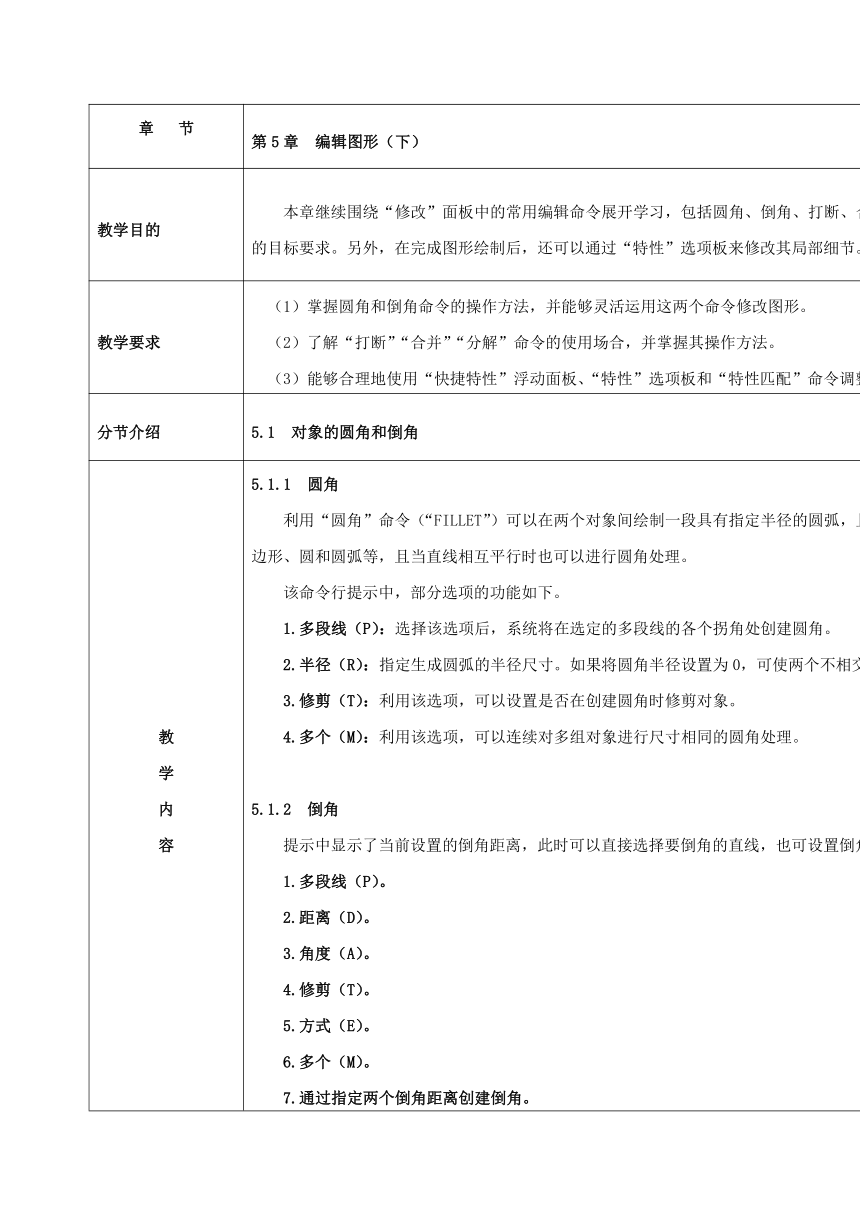

章 节 第5章 编辑图形（下）
教学目的 本章继续围绕“修改”面板中的常用编辑命令展开学习，包括圆角、倒角、打断、合并和分解等，使用这些命令可以对图形有效地编辑和修改，从而实现复杂制图的目标要求。另外，在完成图形绘制后，还可以通过“特性”选项板来修改其局部细节。
教学要求 （1）掌握圆角和倒角命令的操作方法，并能够灵活运用这两个命令修改图形。 （2）了解“打断”“合并”“分解”命令的使用场合，并掌握其操作方法。 （3）能够合理地使用“快捷特性”浮动面板、“特性”选项板和“特性匹配”命令调整对象的属性。
分节介绍 5.1 对象的圆角和倒角
教 学 内 容 5.1.1 圆角 利用“圆角”命令（“FILLET”）可以在两个对象间绘制一段具有指定半径的圆弧，且该圆弧与两个对象保持相切。可以进行圆角处理的对象有直线、样条曲线、多边形、圆和圆弧等，且当直线相互平行时也可以进行圆角处理。 该命令行提示中，部分选项的功能如下。 1.多段线（P）：选择该选项后，系统将在选定的多段线的各个拐角处创建圆角。 2.半径（R）：指定生成圆弧的半径尺寸。如果将圆角半径设置为0，可使两个不相交的对象延伸至相交，但不创建圆角。 3.修剪（T）：利用该选项，可以设置是否在创建圆角时修剪对象。 4.多个（M）：利用该选项，可以连续对多组对象进行尺寸相同的圆角处理。 5.1.2 倒角 提示中显示了当前设置的倒角距离，此时可以直接选择要倒角的直线，也可设置倒角选项，部分选项的功能如下： 1.多段线（P）。 2.距离（D）。 3.角度（A）。 4.修剪（T）。 5.方式（E）。 6.多个（M）。 7.通过指定两个倒角距离创建倒角。 8.通过指定第一条边的倒角距离和角度创建倒角。

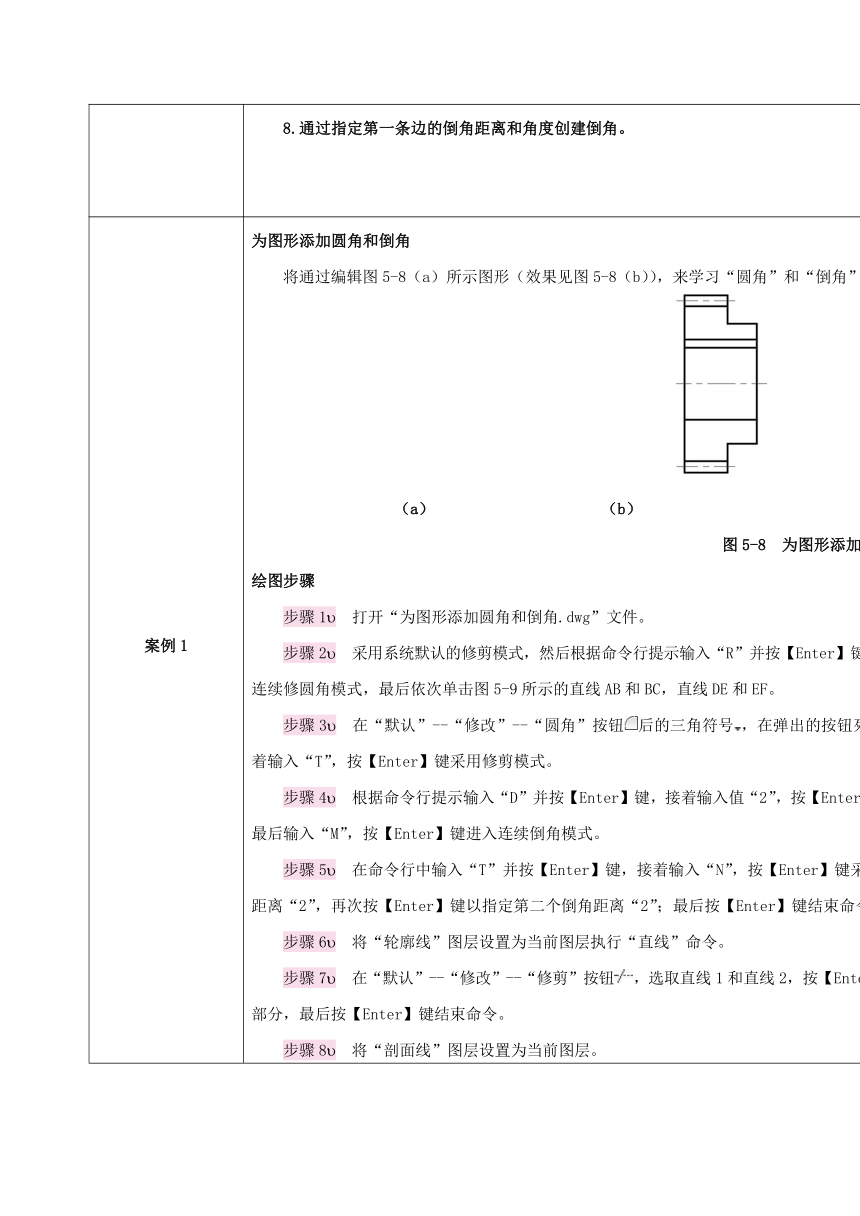

案例1 为图形添加圆角和倒角 将通过编辑图5-8（a）所示图形（效果见图5-8（b）），来学习“圆角”和“倒角”命令的具体操作方法。 （a） （b） 图5-8 为图形添加圆角和倒角 绘图步骤 步骤1 打开“为图形添加圆角和倒角.dwg”文件。 步骤2 采用系统默认的修剪模式，然后根据命令行提示输入“R”并按【Enter】键，接着输入圆角半径值“3”并按【Enter】键，输入“M”，按【Enter】键进入连续修圆角模式，最后依次单击图5-9所示的直线AB和BC，直线DE和EF。 步骤3 在“默认”--“修改”--“圆角”按钮后的三角符号，在弹出的按钮列表中选择“倒角”命令，然后根据命令行提示输入“T”并按【Enter】键，接着输入“T”，按【Enter】键采用修剪模式。 步骤4 根据命令行提示输入“D”并按【Enter】键，接着输入值“2”，按【Enter】键以指定第一个倒角距离，再次按【Enter】键以指定第二个倒角距离值“2”，最后输入“M”，按【Enter】键进入连续倒角模式。 步骤5 在命令行中输入“T”并按【Enter】键，接着输入“N”，按【Enter】键采用不修剪模式；输入“D”并按【Enter】键，按【Enter】键以指定第一个倒角距离“2”，再次按【Enter】键以指定第二个倒角距离“2”；最后按【Enter】键结束命令。 步骤6 将“轮廓线”图层设置为当前图层执行“直线”命令。 步骤7 在“默认”--“修改”--“修剪”按钮，选取直线1和直线2，按【Enter】键以指定修剪边界，然后在要修剪掉的竖直直线的两端单击，以修剪掉多余部分，最后按【Enter】键结束命令。 步骤8 将“剖面线”图层设置为当前图层。
分节介绍 5.2 打断、合并和分解对象
教 学 内 容 5.2.1 打断对象 利用“打断于点”和“打断”命令，可以在一点或两点之间断开选定的对象，使其变成两个对象。 1．打断于点 2．打断：要打断图形，可在“默认”选项卡的“修改”面板中单击“打断”按钮，或直接在命令行中输入“BR”并按【Enter】键，执行“BREAK”命令。 使用“BREAK”命令时应注意以下两点： 1.如果要删除对象的一端，可在选择被打断的对象后，将第二个打断点指定在要删除端的端点。 2.在“指定第二个打断点”命令提示下，若输入@，表示第二个打断点与第一个打断点重合，此时“打断”命令与“打断于点”命令作用相同。 5.2.2 合并对象 使用“合并”命令可以将多个同类对象（包括打断后的对象）合并成一个对象。要合并对象，可展开“默认”选项卡的“修改”面板，然后单击“合并”按钮，或直接在命令行中输入“J”并按【Enter】键，执行“JOIN”命令。 1．合并直线 使用“JOIN”命令合并的直线可以是相互交叠的、带缺口的或端点相连的，但必须在同一方向线上。 2．合并圆弧 使用“JOIN”命令可以合并具有相同圆心和半径的多条连续或不连续的弧线段。合并两条或多条圆弧时，将从源对象开始按逆时针方向合并圆弧。 3．合并其他对象 合并样条曲线时，各样条曲线必须在同一平面且首尾相邻，使用“合并”命令可以将多段线与其他对象合并（合并前多段线与其他对象必须是相连的），合并后整个对象将变成一条单一的多段线。 5.2.3 分解对象 使用“分解”命令“EXPLODE”命令时，应注意以下几点： 1.使用“EXPLODE”命令可以分解多段线、矩形、多边形、剖面线、平行线、尺寸标注线、图块、三维曲面和三维实体。 2.具有宽度值的多段线分解后，其宽度值变为0。 3.带有属性的图块分解后，其属性值将被还原为属性定义的标记。
分节介绍 5.3 修改对象属性
教 学 内 容 5.3.1 利用“快捷特性”浮动面板 打开状态栏中的“快捷特性”开关，然后选择已绘制的图形对象，此时绘图区将出现一个浮动面板，该面板显示了所选对象的常规属性和其他参数。要修改该对象的某个属性，只需在其后的列表框中双击，然后在弹出的下拉列表中选择所需选项即可。 5.3.2 利用“特性”选项板 利用“特性”选项板可以修改图形对象的图层，以及颜色、线型、线宽、线型比例等属性。 5.3.3 利用“特性匹配”命令 “特性匹配”命令用于将源对象的颜色、图层、线型、线型比例、线宽、透明度等属性一次性复制给目标对象。要执行该命令，可在“默认”选项卡的“特性”面板中单击“特性匹配”按钮，然后依次选取匹配的源对象和要修改属性的图形对象。
案 例 2 调整基座平面图 通过修改图形对象的属性将图5-27所示的基座平面图形改成图5-28所示的半剖视图。 图5-27 平面图形 图5-28 基座剖视图效果 绘图思路 要将图5-27所示的平面图形修改为图5-28所示的半剖视图，首先需要修剪图中多余的图线，接着更改部分图线的线型及线型比例，最后为图形添加相应的剖面线。 绘图步骤 步骤1 打开 “调整基座平面图.dwg”文件。 步骤2 在“默认”选项卡的“修改”面板中单击“修剪”按钮，选取竖直中心线为修剪边界，然后在要修剪掉的两条水平直线上单击，按【Enter】键结束命令。 步骤3 在“默认”选项卡的“特性”面板中单击“特性匹配”按钮，然后在绘图区的任意一条轮廓线（粗实线）上单击，以选择匹配源对象。 步骤4 将“剖面线”图层设置为当前图层。 步骤5 选取中心线AB和CD，然后在绘图区右击，在弹出的快捷菜单中选择“特性”菜单项，接着在打开的“特性”选项板的“线型比例”编辑框中输入值“0.6”并按【Enter】键，最后按【Esc】键。 步骤6 将该文件以名称“调整基座平面图ok”保存。
本 章 总 结 通过学习本章，读者应重点掌握以下几方面的内容： 1.熟练掌握“圆角”和“倒角”命令的使用方法和使用场合。在绘图时，应该结合实际生产要求绘制图形。 2.了解“打断于点”命令和“打断”命令的区别与联系，并熟练掌握其操作方法。 3.利用“合并”命令可以将打断后的图形对象或多个同类对象合并成一个对象，用户应掌握该命令的操作方法和使用条件。 4.利用“分解”命令可以将一个具有闭合特性的图形或复合对象打散，使其成为多个独立的对象，用户应熟练掌握该命令的操作方法。 5.掌握使用“特性”选项板编辑图形对象的颜色、线型、线型比例、高度等属性的方法；掌握利用“特性匹配”命令复制对象属性的方法。
本 章 实 训 1．绘制千斤顶螺钉 利用“直线”“修剪”“阵列”和“图案填充”等命令绘制图5-33所示的千斤顶螺钉图形（不要求标注尺寸）。 2．绘制底座 利用前面所学知识，绘制图5-34所示的底座图形（不要求标注尺寸）。 图5-33 千斤顶螺钉图形 图5-34 底座图形
