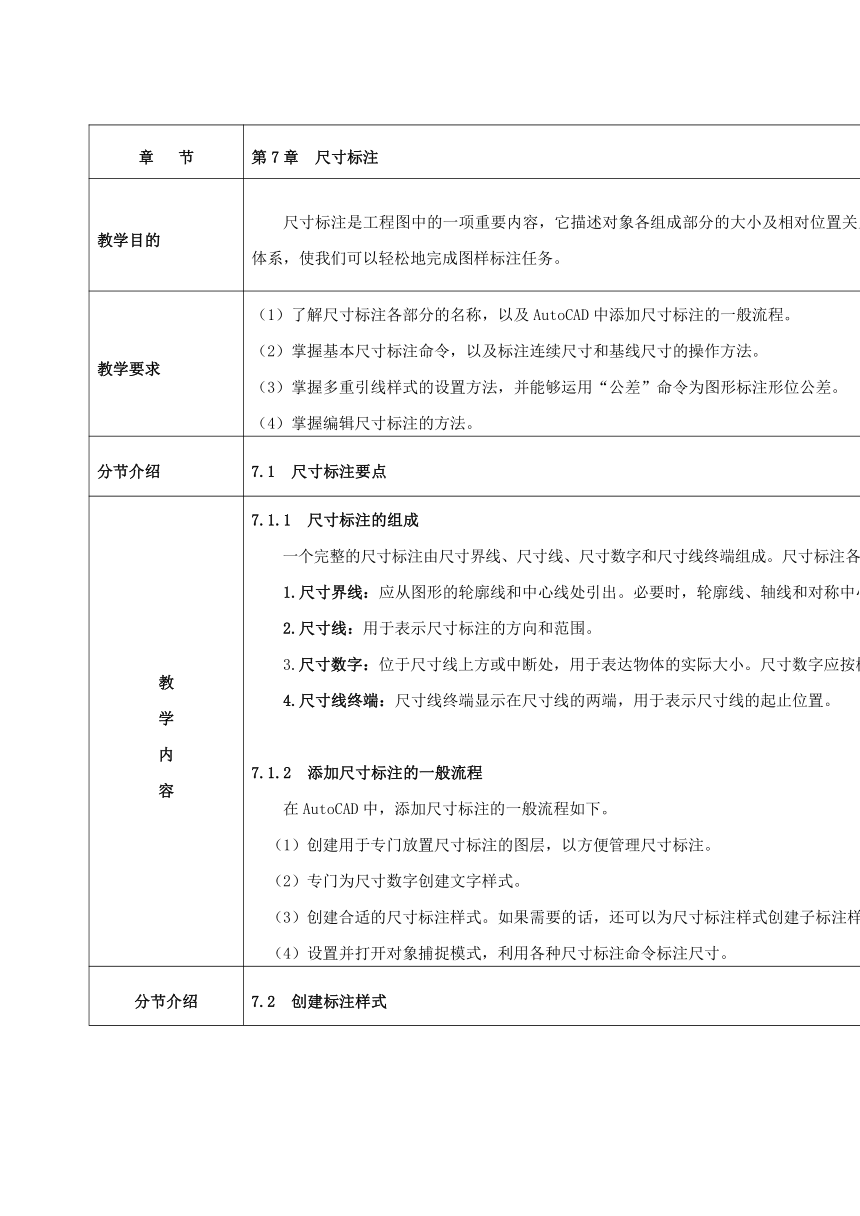

章 节 第7章 尺寸标注
教学目的 尺寸标注是工程图中的一项重要内容，它描述对象各组成部分的大小及相对位置关系，是加工工件和工程施工的重要依据。AutoCAD为用户提供了非常完整的标注体系，使我们可以轻松地完成图样标注任务。
教学要求 （1）了解尺寸标注各部分的名称，以及AutoCAD中添加尺寸标注的一般流程。 （2）掌握基本尺寸标注命令，以及标注连续尺寸和基线尺寸的操作方法。 （3）掌握多重引线样式的设置方法，并能够运用“公差”命令为图形标注形位公差。 （4）掌握编辑尺寸标注的方法。
分节介绍 7.1 尺寸标注要点
教 学 内 容 7.1.1 尺寸标注的组成 一个完整的尺寸标注由尺寸界线、尺寸线、尺寸数字和尺寸线终端组成。尺寸标注各组成部分的主要作用如下： 1.尺寸界线：应从图形的轮廓线和中心线处引出。必要时，轮廓线、轴线和对称中心线也可作为尺寸界线。 2.尺寸线：用于表示尺寸标注的方向和范围。 3.尺寸数字：位于尺寸线上方或中断处，用于表达物体的实际大小。尺寸数字应按标准字体书写，且同一张图纸上的文字高度应一致。 4.尺寸线终端：尺寸线终端显示在尺寸线的两端，用于表示尺寸线的起止位置。 7.1.2 添加尺寸标注的一般流程 在AutoCAD中，添加尺寸标注的一般流程如下。 （1）创建用于专门放置尺寸标注的图层，以方便管理尺寸标注。 （2）专门为尺寸数字创建文字样式。 （3）创建合适的尺寸标注样式。如果需要的话，还可以为尺寸标注样式创建子标注样式或替代标注样式，以标注一些特殊尺寸。 （4）设置并打开对象捕捉模式，利用各种尺寸标注命令标注尺寸。
分节介绍 7.2 创建标注样式

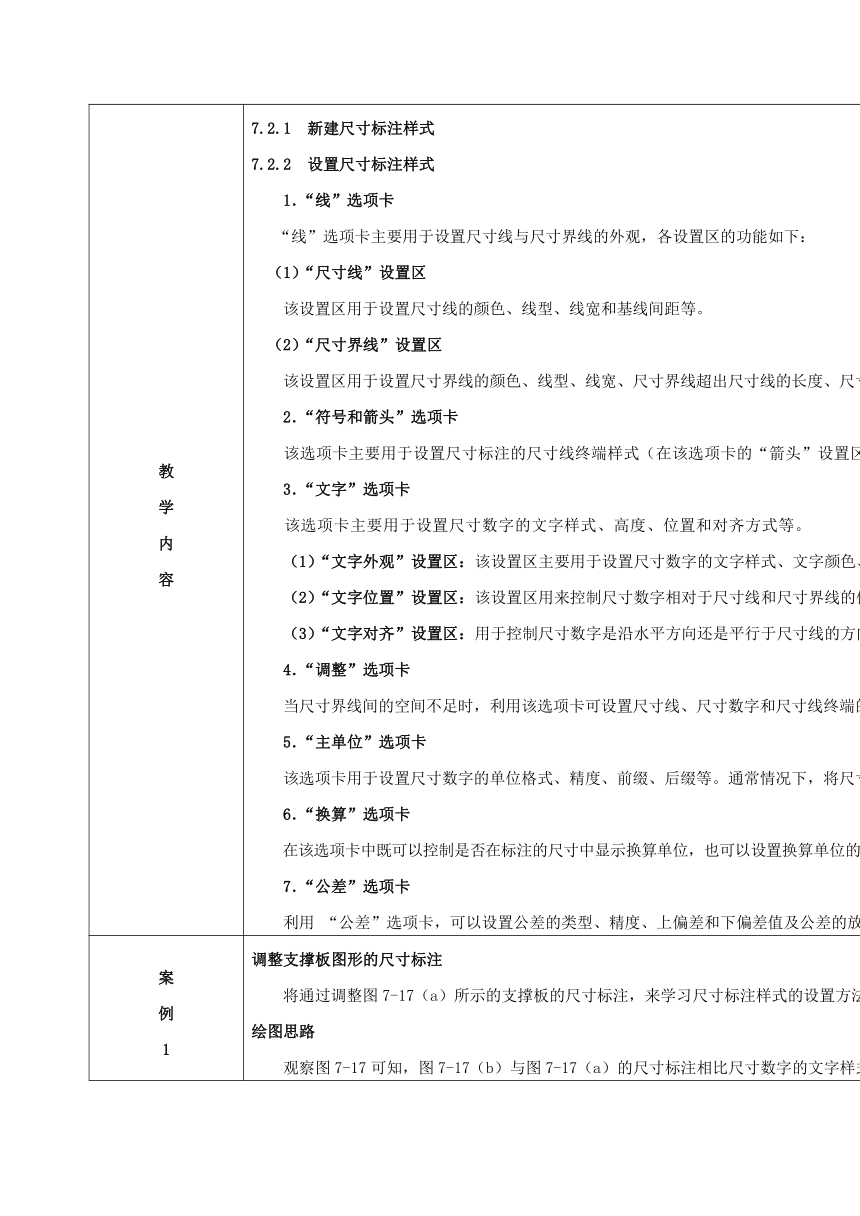

教 学 内 容 7.2.1 新建尺寸标注样式 7.2.2 设置尺寸标注样式 1．“线”选项卡 “线”选项卡主要用于设置尺寸线与尺寸界线的外观，各设置区的功能如下： （1）“尺寸线”设置区 该设置区用于设置尺寸线的颜色、线型、线宽和基线间距等。 （2）“尺寸界线”设置区 该设置区用于设置尺寸界线的颜色、线型、线宽、尺寸界线超出尺寸线的长度、尺寸界线的起点偏移量，以及是否隐藏尺寸界线等 2．“符号和箭头”选项卡 该选项卡主要用于设置尺寸标注的尺寸线终端样式（在该选项卡的“箭头”设置区中进行设置）、圆心标记和弧长符号等。 3．“文字”选项卡 该选项卡主要用于设置尺寸数字的文字样式、高度、位置和对齐方式等。 （1）“文字外观”设置区：该设置区主要用于设置尺寸数字的文字样式、文字颜色、填充颜色、文字高度及分数高度比例等。 （2）“文字位置”设置区：该设置区用来控制尺寸数字相对于尺寸线和尺寸界线的位置。 （3）“文字对齐”设置区：用于控制尺寸数字是沿水平方向还是平行于尺寸线的方向放置。 4．“调整”选项卡 当尺寸界线间的空间不足时，利用该选项卡可设置尺寸线、尺寸数字和尺寸线终端的优先顺序及相对位置。 5．“主单位”选项卡 该选项卡用于设置尺寸数字的单位格式、精度、前缀、后缀等。通常情况下，将尺寸数字的单位格式设置为“小数”。 6．“换算”选项卡 在该选项卡中既可以控制是否在标注的尺寸中显示换算单位，也可以设置换算单位的格式、精度、倍数、舍入精度、前缀、后缀和消零方法等。 7．“公差”选项卡 利用 “公差”选项卡，可以设置公差的类型、精度、上偏差和下偏差值及公差的放置位置等。

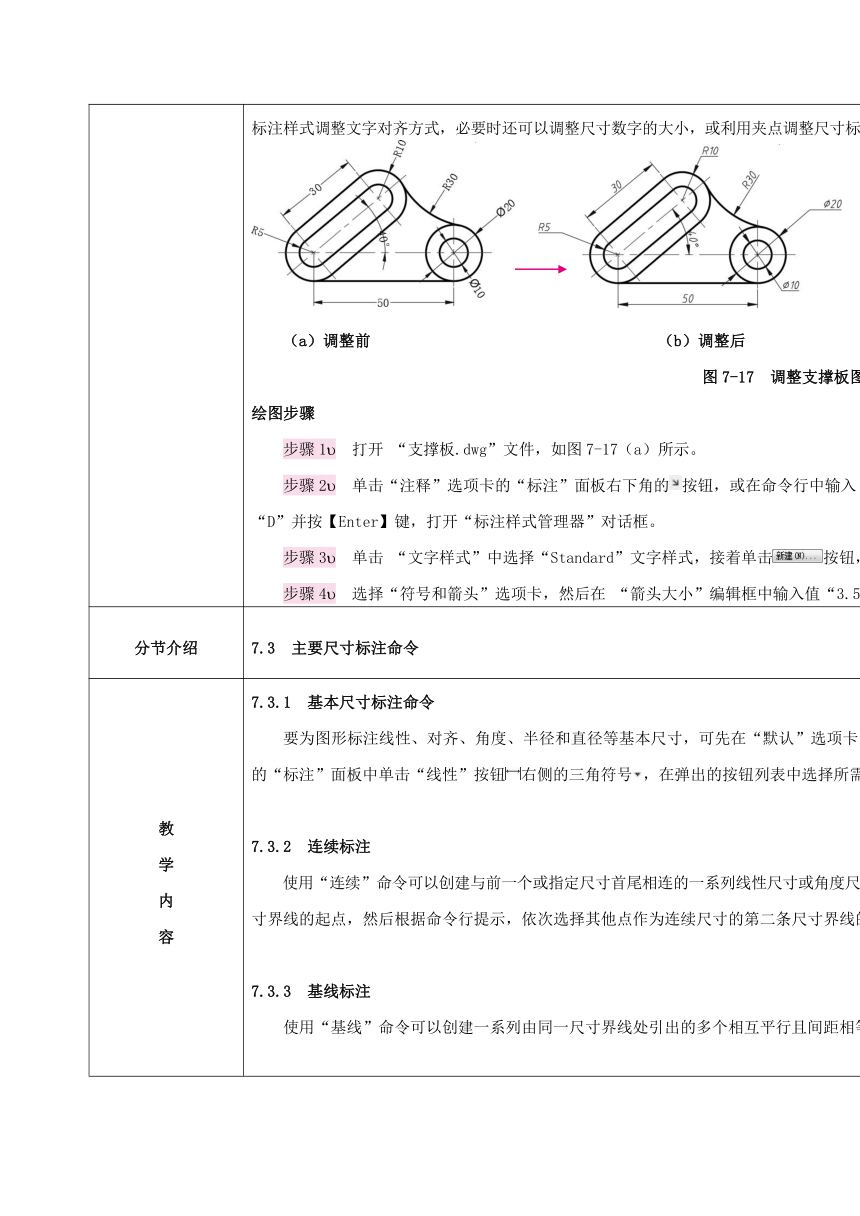

案 例 1 调整支撑板图形的尺寸标注 将通过调整图7-17（a）所示的支撑板的尺寸标注，来学习尺寸标注样式的设置方法。 绘图思路 观察图7-17可知，图7-17（b）与图7-17（a）的尺寸标注相比尺寸数字的文字样式不同，文字对齐方式也不同。因此，可先修改文字样式，然后再通过修改尺寸标注样式调整文字对齐方式，必要时还可以调整尺寸数字的大小，或利用夹点调整尺寸标注的位置。 （a）调整前 （b）调整后 图7-17 调整支撑板图形的尺寸标注 绘图步骤 步骤1 打开 “支撑板.dwg”文件，如图7-17（a）所示。 步骤2 单击“注释”选项卡的“标注”面板右下角的按钮，或在命令行中输入
“D”并按【Enter】键，打开“标注样式管理器”对话框。 步骤3 单击 “文字样式”中选择“Standard”文字样式，接着单击按钮，基于“Standard”文字样式创建“尺寸标注”文字样式。 步骤4 选择“符号和箭头”选项卡，然后在 “箭头大小”编辑框中输入值“3.5”，最后依次单击和按钮，完成标注样式的修改。
分节介绍 7.3 主要尺寸标注命令
教 学 内 容 7.3.1 基本尺寸标注命令 要为图形标注线性、对齐、角度、半径和直径等基本尺寸，可先在“默认”选项卡的“注释”面板中单击“线性”按钮右侧的三角符号，或在“注释”选项卡的“标注”面板中单击“线性”按钮右侧的三角符号，在弹出的按钮列表中选择所需命令，然后依次单击确定尺寸界线的起点、终点，以及尺寸数字的放置位置。 7.3.2 连续标注 使用“连续”命令可以创建与前一个或指定尺寸首尾相连的一系列线性尺寸或角度尺寸。要使用该命令标注尺寸，必须先指定一个尺寸界线作为连续尺寸的第一条尺寸界线的起点，然后根据命令行提示，依次选择其他点作为连续尺寸的第二条尺寸界线的原点。 7.3.3 基线标注 使用“基线”命令可以创建一系列由同一尺寸界线处引出的多个相互平行且间距相等的线性标注或角度标注。 7.3.4 快速标注 使用“快速”命令（“QDIM”），可以快速创建一系列基线、连续、阶梯和坐标标注，快速标注命令可以标注多个圆、圆弧，以及编辑现有标注的布局。

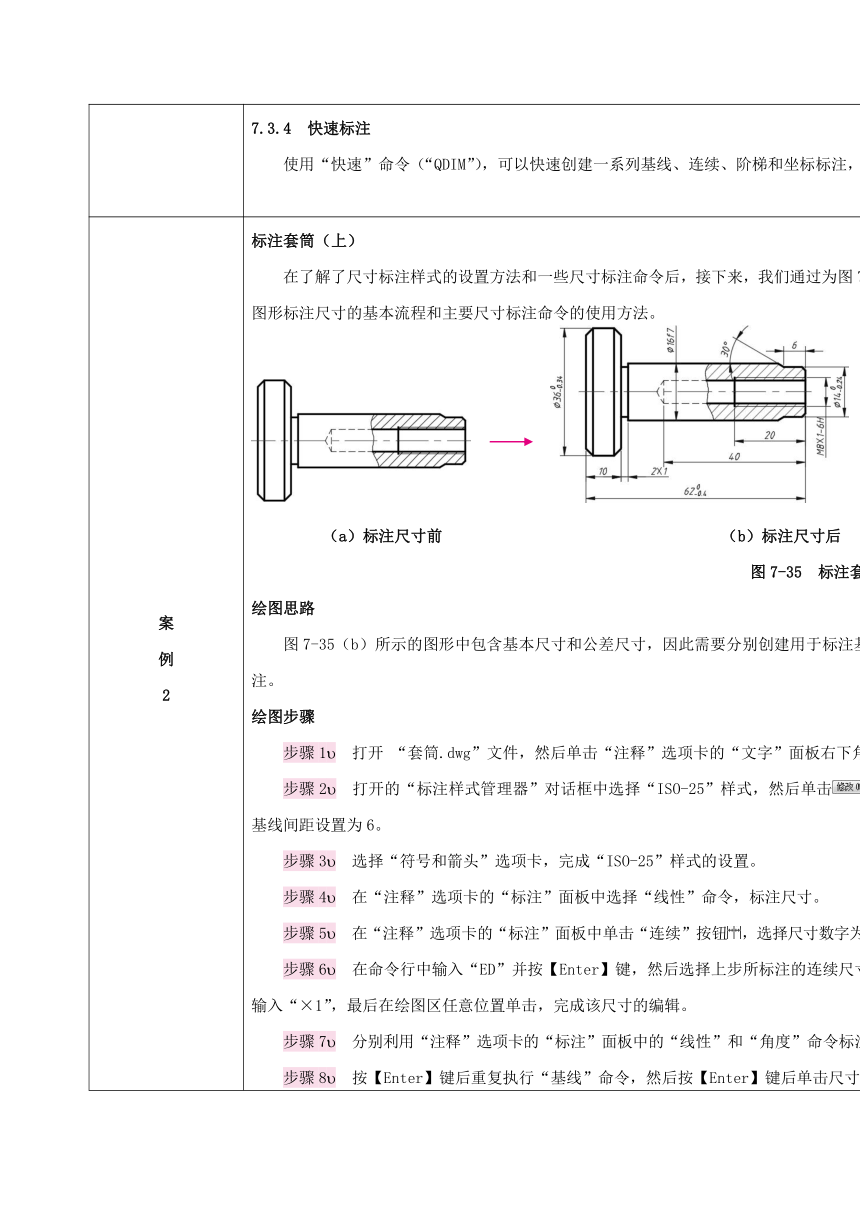

案 例 2 标注套筒（上） 在了解了尺寸标注样式的设置方法和一些尺寸标注命令后，接下来，我们通过为图7-35（a）所示的套筒图形添加如图7-35（b）所示的尺寸标注，来进一步熟悉为图形标注尺寸的基本流程和主要尺寸标注命令的使用方法。 （a）标注尺寸前 （b）标注尺寸后 图7-35 标注套筒图形 绘图思路 图7-35（b）所示的图形中包含基本尺寸和公差尺寸，因此需要分别创建用于标注基本尺寸和公差尺寸的尺寸标注样式。然后选用所需的尺寸标注样式进行尺寸标注。 绘图步骤 步骤1 打开 “套筒.dwg”文件，然后单击“注释”选项卡的“文字”面板右下角的按钮，在打开的“文字样式”对话框中修改“Standard”文字样式的字体。 步骤2 打开的“标注样式管理器”对话框中选择“ISO-25”样式，然后单击按钮，在打开的“修改标注样式：ISO-25”对话框中选择“线”选项卡，将基线间距设置为6。 步骤3 选择“符号和箭头”选项卡，完成“ISO-25”样式的设置。 步骤4 在“注释”选项卡的“标注”面板中选择“线性”命令，标注尺寸。 步骤5 在“注释”选项卡的“标注”面板中单击“连续”按钮，选择尺寸数字为“10”的尺寸标注的右侧尺寸界线，接着单击端点A，最后按【Esc】键结束命令。 步骤6 在命令行中输入“ED”并按【Enter】键，然后选择上步所标注的连续尺寸标注“2”，接着按“→”方向键将光标移至该尺寸数字的右侧，并在编辑框中输入“×1”，最后在绘图区任意位置单击，完成该尺寸的编辑。 步骤7 分别利用“注释”选项卡的“标注”面板中的“线性”和“角度”命令标注图7-45所示的线性尺寸和角度尺寸。 步骤8 按【Enter】键后重复执行“基线”命令，然后按【Enter】键后单击尺寸“10”的左侧尺寸界线，采用同样的方法标注图7-47所示的尺寸“62”。 步骤9 在命令行中输入“ED”并按【Enter】键，然后选取所标注的尺寸“8”，在“8”的左侧输入“M”后将光标移至“8”的右侧，接着输入“×1-6H”，最后在绘图区其他位置单击，完成该尺寸的编辑。
分节介绍 7.4 添加多重引线和形位公差标注
教 学 内 容 7.4.1 使用多重引线注释图形 在AutoCAD中，系统默认提供了一个“Standard”多重引线样式，该样式由闭合的实心箭头、直线引线和多行文字组成。如果需要新建或修改引线样式，可单击“注释”选项卡的“引线”面板右下角的按钮，然后在打开的“多重引线样式管理器”对话框中进行操作。 7.4.2 编辑多重引线 标注多重引线后，我们既可以修改多重引线中所注释的文字内容，也可以为现有的多重引线添加或删除引线，还可以对齐或合并多重引线的内容。 1．修改注释文字及引线格式 标注多重引线后，若要修改多重引线中的文字内容，可在命令行中输入“ED”并按【Enter】键，然后选择要修改的多重引线，在弹出的文本编辑框中进行修改；若要修改多重引线中箭头的大小、基线距离或文字的高度等特性，可通过修改多重引线的样式进行修改，或利用“特性”选项板进行修改。 2．添加与删除多重引线 标注时，可先利用“多重引线”命令标注一个多重引线，然后在“注释”选项卡的“引线”面板中单击“添加引线”按钮，选择已标注的多重引线，接着依次移动光标，并在合适位置单击以指定引线箭头的位置。 3．对齐与合并多重引线 使用“对齐”命令可将选定的多个多重引线对象按一定角度进行对齐。 7.4.3 标注形位公差 一般情况下，形位公差需要与多重引线结合使用，因此，在创建形位公差前，通常需要先创建类型为“无”的多重引线。
案 例 3 标注套筒（下） 在了解了多重引线的使用场合、标注方法，以及形位公差的相关操作后，接下来，通过继续标注图7-66（a）所示的套筒图形，来进一步学习这些命令的具体操作方法和技巧。 （a）标注前 （b）标注后 图7-66 标注套筒图形 绘图思路 对比图7-66所示的两个图形可知，本任务中，只需标注套筒的倒角尺寸、公差基准和形位公差。其中，倒角尺寸有两条引线，因此可使用“多重引线”和“添加引线”命令进行标注。 绘图步骤 步骤1 打开 “标注套筒（上）ok.dwg”文件，单击“注释”选项卡中“引线”面板右下角的按钮，然后在打开的“多重引线样式管理器”对话框中单击按钮，打开“修改多重引线样式：Standard”对话框。 步骤2 在该对话框中设置多重引线样式，完成引线样式的设置。 步骤3 在“注释”选项卡的“引线”面板中单击“多重引线”按钮，完成多重引线的标注。 步骤4 在该对话框中选择“引线格式”选项卡，完成引线样式的创建。 步骤5 在“注释”选项卡的“引线”面板中单击“多重引线”按钮，然后端点B并移动光标，待出现竖直极轴追踪线时在合适位置单击，接着在弹出的“编辑属性”对话框的“输入标记编号”编辑框中输入“A”并单击按钮，完成基准符号的标注。 步骤6 利用“直线”命令绘制竖直直线MN。 步骤7 单击“注释”选项卡中“引线”面板右下角的按钮，在打开的“多重引线样式管理器”对话框中选择“Standard”样式，接着利用按钮创建“公差引线”样式。 步骤8 展开“注释”选项卡的“标注”面板，然后单击“公差”按钮，在打开的“形位公差”对话框中设置公差符号、公差值和基准符号。 步骤9 选中上步所绘制的多重引线，然后利用基线右端的夹点调整该基线的长度，最后参照前面的方法，标注其余形位公差和多重引线。
分节介绍 7.5 编辑尺寸标注
教 学 内 容 7.5.1 编辑尺寸数字和尺寸界线 利用编辑尺寸标注命令“DIMEDIT”，可以倾斜尺寸界线，旋转尺寸数字，或者修改尺寸数字内容等。该命令的一大特点是可以同时对多个尺寸标注对象进行编辑。 7.5.2 对齐尺寸数字 使用“DIMTEDIT”命令可对齐和旋转尺寸数字。要执行“DIMTEDIT”命令，可在命令行中输入“DIMTEDIT”并按【Enter】键，或选择“标注”>“对齐文字”菜单中的相应子菜单项。 7.5.3 使用夹点调整尺寸标注 尺寸标注中各夹点的作用如下： 1.移动尺寸数字夹点可以改变尺寸数字的位置。 2.移动尺寸线夹点可改变尺寸线的位置。 3.移动尺寸界线夹点可调整尺寸界线原点的位置。 7.5.4 更新尺寸标注 尺寸标注和样式是相关联的，因此，当标注样式修改后，标注被自动更新。 如果希望使用当前标注样式更新某些尺寸标注，可单击“注释”选项卡“标注”面板中的“更新”按钮，然后选择希望更新的尺寸标注，最后单击鼠标右键，结束对象选择，则所选尺寸标注均被更新。
本 章 总 结 读者在学完本章内容后，还应注意以下几点。 1.AutoCAD中的尺寸标注与尺寸标注样式相关联，通过调整尺寸标注样式，可以控制位于该样式下的所有尺寸标注的外观效果。 2.标注图形时，一定要先理清思路，然后再进行标注。 3.要使用“多重引线”命令标注图形，首先应创建合适的引线样式，然后再进行标注。 4.标注形位公差前，一般都需要先创建一个带箭头的引线，以表示该公差的位置，然后再进行公差设置。
本 章 实 训 1．标注明细表尺寸 参照图7-81所示明细表中的尺寸标注，创建合适的尺寸标注样式，然后使用相关命令标注尺寸（要求：所有尺寸数字的高度均为14；文字样式采用“数字及字母”；箭头大小为7）。 图7-81 标注明细表尺寸 提示：在图7-81所示的尺寸标注中尺寸线终端采用“建筑标记”。 2．标注千斤顶螺钉 利用本章所学知识，标注图7-82所示千斤顶螺钉图形的尺寸（要求：所有尺寸数字及箭头的大小均为7）。 提示： 该千斤顶螺钉图形中的倒角尺寸，可使用“多重引线”命令标注。此外，对于图形中的尺寸“,36”“,50”和“,75”，既可以在标注这几个尺寸前，为其创建隐藏某一侧尺寸线和尺寸界线的尺寸标注样式，也可以在标注尺寸后，利用“特性”选项板隐藏某一侧尺寸线和尺寸界线。 3．标注滑块 利用本章所学知识，标注图7-83所示滑块图形的尺寸（要求：所有尺寸数字及箭头的大小均为3.5）。 提示： 要标注该滑块图形中的极限偏差尺寸，可先为其创建尺寸标注样式，即在“公差”选项卡中将“公差”方式设置为“极限偏差”，并将偏差尺寸相对于基本尺寸的高度比例设置为“0.7”，垂直位置设置为“中”。设置好极限偏差尺寸后，可利用“特性”选项板修改其上、下偏差值。 图7-82 标注千斤顶螺钉图形 图7-83 标注滑块图形
