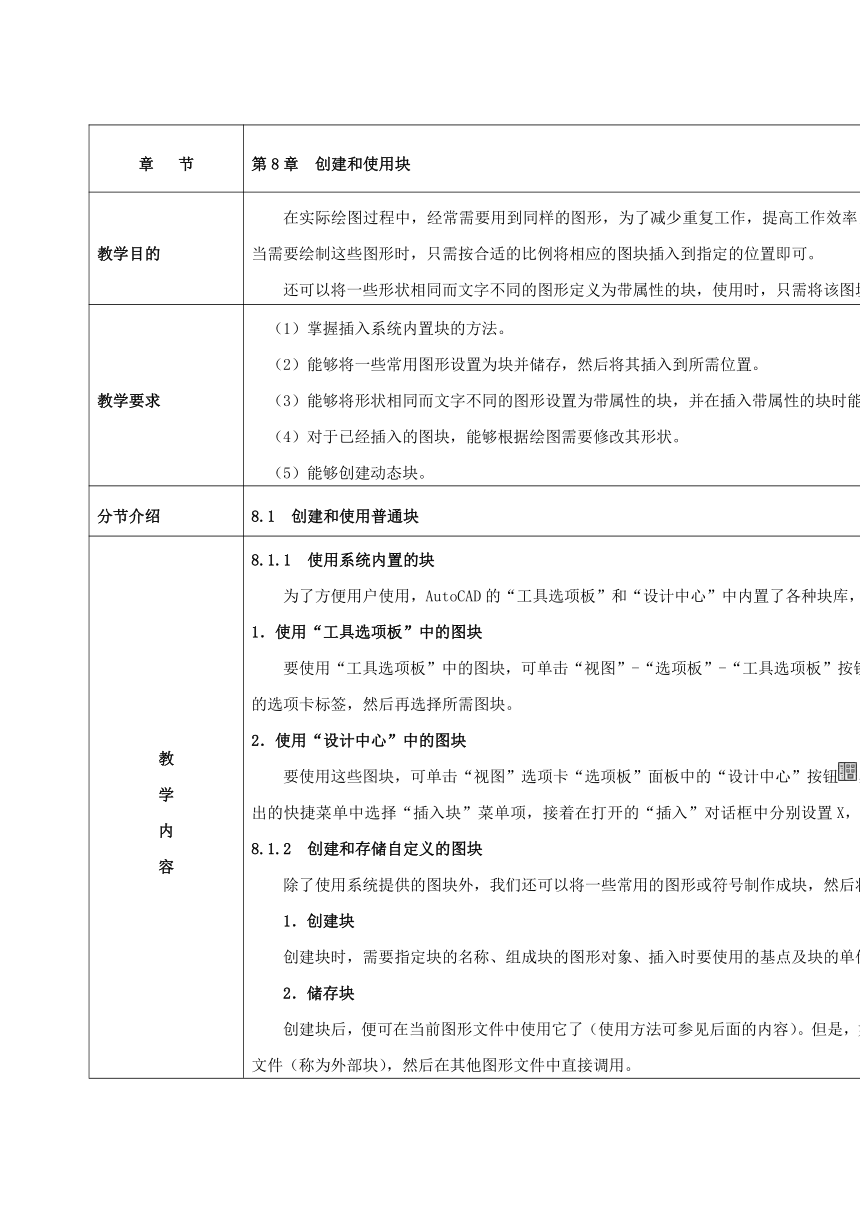

章 节 第8章 创建和使用块
教学目的 在实际绘图过程中，经常需要用到同样的图形，为了减少重复工作，提高工作效率，AutoCAD提供了图块功能，使用户可以将一些经常使用的图形对象定义为块，当需要绘制这些图形时，只需按合适的比例将相应的图块插入到指定的位置即可。 还可以将一些形状相同而文字不同的图形定义为带属性的块，使用时，只需将该图块直接插入所需位置并修改文字即可。
教学要求 （1）掌握插入系统内置块的方法。 （2）能够将一些常用图形设置为块并储存，然后将其插入到所需位置。 （3）能够将形状相同而文字不同的图形设置为带属性的块，并在插入带属性的块时能赋予其所需文字。 （4）对于已经插入的图块，能够根据绘图需要修改其形状。 （5）能够创建动态块。
分节介绍 8.1 创建和使用普通块
教 学 内 容 8.1.1 使用系统内置的块 为了方便用户使用，AutoCAD的“工具选项板”和“设计中心”中内置了各种块库，用户可根据绘图需要在相应的块库中找到所需的图块并将其插入到所需的位置。 1．使用“工具选项板”中的图块 要使用“工具选项板”中的图块，可单击“视图”-“选项板”-“工具选项板”按钮，或按【Ctrl＋3】快捷键，在打开的“工具选项板”中选择与所需图块对应的选项卡标签，然后再选择所需图块。 2．使用“设计中心”中的图块 要使用这些图块，可单击“视图”选项卡“选项板”面板中的“设计中心”按钮，或按【Ctrl＋2】快捷键，在打开的对话框中选择所需图块并右击，然后在弹出的快捷菜单中选择“插入块”菜单项，接着在打开的“插入”对话框中分别设置X，Y，Z轴方向的比例，最后在绘图区单击以指定插入位置即可。 8.1.2 创建和存储自定义的图块 除了使用系统提供的图块外，我们还可以将一些常用的图形或符号制作成块，然后将其储存在合适的文件夹中，以便绘图过程中随时使用。 1．创建块 创建块时，需要指定块的名称、组成块的图形对象、插入时要使用的基点及块的单位等。 2．储存块 创建块后，便可在当前图形文件中使用它了（使用方法可参见后面的内容）。但是，如果希望在其他图形文件中也能使用该图块，则需要先将该块储存为独立的图形文件（称为外部块），然后在其他图形文件中直接调用。 8.1.3 插入块 要使用当前图形文件或其他图形文件中所创建的块，可在“默认”或“插入”选项卡的“块”面板中单击“插入”按钮，或在命令行中输入“I”并按【Enter】键，执行“INSERT”命令。 8.1.4 编辑块 一般情况下，组成块的图形对象是不能被编辑修改的。若要修改块图形的形状，有两种方法： 方法一：使用“分解”命令将其分解为多个单独的图形对象，然后再进行编辑修改。使用这种方法只能编辑某个指定的块对象，也就是说，如果一幅图形中插入了多个同一图块，一次只能修改其中一个，这显然太麻烦了。 方法二：借助块编辑器进行编辑修改。使用这种方法的优点是，只要修改绘图区中的任何一个块对象，则绘图区中所有该块的引用都会自动更新。

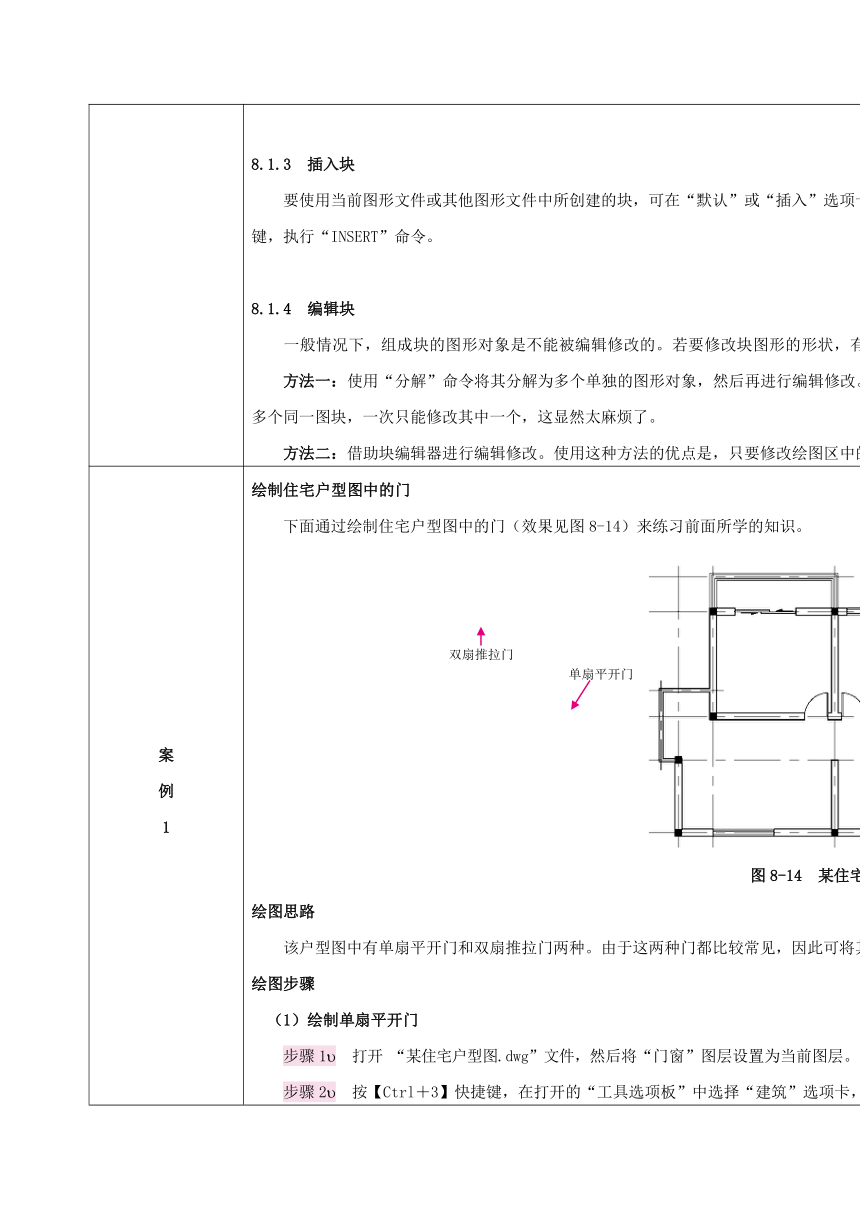

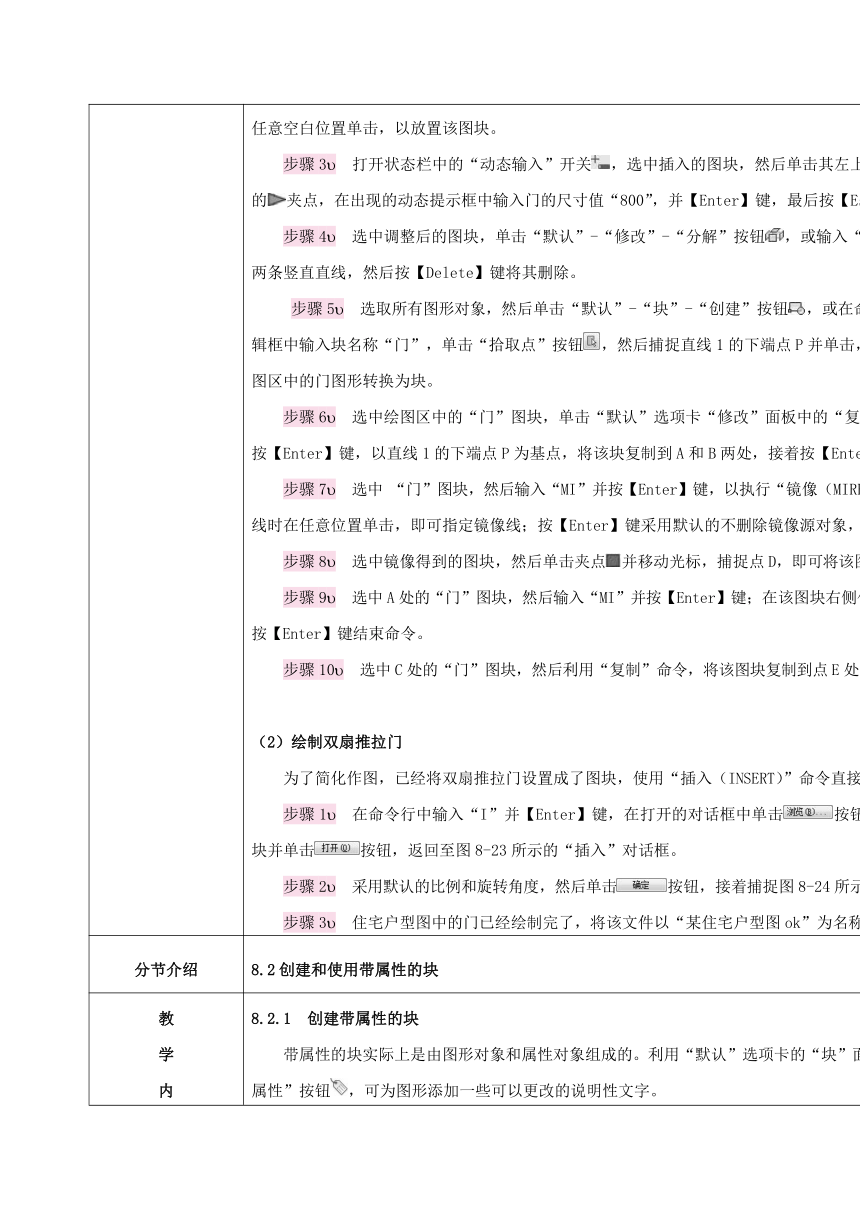

案 例 1 绘制住宅户型图中的门 下面通过绘制住宅户型图中的门（效果见图8-14）来练习前面所学的知识。 图8-14 某住宅户型图 绘图思路 该户型图中有单扇平开门和双扇推拉门两种。由于这两种门都比较常见，因此可将其创建为块并进行存储，以便日后使用。 绘图步骤 （1）绘制单扇平开门 步骤1 打开 “某住宅户型图.dwg”文件，然后将“门窗”图层设置为当前图层。 步骤2 按【Ctrl＋3】快捷键，在打开的“工具选项板”中选择“建筑”选项卡，然后单击“公制样例”列表中的“门-公制”按钮，最后移动光标，并在绘图区任意空白位置单击，以放置该图块。 步骤3 打开状态栏中的“动态输入”开关，选中插入的图块，然后单击其左上方的夹点，在弹出的快捷菜单中选择“打开90°角”选项；单击该图块右侧的夹点，在出现的动态提示框中输入门的尺寸值“800”，并【Enter】键，最后按【Esc】键。 步骤4 选中调整后的图块，单击“默认”-“修改”-“分解”按钮，或输入“EXPL”并按【Enter】键，即可将该图块分解为单个图形对象。选中图形最下端两条竖直直线，然后按【Delete】键将其删除。 步骤5 选取所有图形对象，然后单击“默认”-“块”-“创建”按钮，或在命令行中输入“B”并按【Enter】键，在打开的“块定义”对话框的“名称”编辑框中输入块名称“门”，单击“拾取点”按钮，然后捕捉直线1的下端点P并单击，最后选中“转换为块”单选钮并单击按钮，即可创建“门”图块并将绘图区中的门图形转换为块。 步骤6 选中绘图区中的“门”图块，单击“默认”选项卡“修改”面板中的“复制”按钮或在命令行中输入“CO”并按【Enter】键，在命令行中输入“M”并按【Enter】键，以直线1的下端点P为基点，将该块复制到A和B两处，接着按【Enter】键结束命令，最后选中不需要的“门”图块，并按【Delete】键将其删除。 步骤7 选中 “门”图块，然后输入“MI”并按【Enter】键，以执行“镜像（MIRROR）”命令；在该图块下方任意位置单击后向右移动光标，待出现水平极轴追踪线时在任意位置单击，即可指定镜像线；按【Enter】键采用默认的不删除镜像源对象，即可将该图块进行镜像。 步骤8 选中镜像得到的图块，然后单击夹点并移动光标，捕捉点D，即可将该图块移动到此处。按【Esc】键取消图块的选中状态。 步骤9 选中A处的“门”图块，然后输入“MI”并按【Enter】键；在该图块右侧任意位置单击后向上移动光标，待出现竖直极轴追踪线时在任意位置单击，接着按【Enter】键结束命令。 步骤10 选中C处的“门”图块，然后利用“复制”命令，将该图块复制到点E处。 （2）绘制双扇推拉门 为了简化作图，已经将双扇推拉门设置成了图块，使用“插入（INSERT）”命令直接插入即可。 步骤1 在命令行中输入“I”并【Enter】键，在打开的对话框中单击按钮，然后选择本书配套素材中的“素材与实例”>“ch08”>“双扇推拉门.dwg”图块并单击按钮，返回至图8-23所示的“插入”对话框。 步骤2 采用默认的比例和旋转角度，然后单击按钮，接着捕捉图8-24所示的中点并单击，即可将该图块插入到所需位置，效果如图8-14所示。 步骤3 住宅户型图中的门已经绘制完了，将该文件以“某住宅户型图ok”为名称保存。
分节介绍 8.2创建和使用带属性的块
教 学 内 容 8.2.1 创建带属性的块 带属性的块实际上是由图形对象和属性对象组成的。利用“默认”选项卡的“块”面板中的“定义属性”按钮，或“插入”选项卡的“块定义”面板中的“定义属性”按钮，可为图形添加一些可以更改的说明性文字。 8.2.2 使用带属性的块 插入带属性的块的方法与插入普通块的方法相同，只是在插入结束时需要重新输入属性值。 8.2.3 编辑块属性 在图形中插入带属性的块后，可根据需要对块属性进行编辑。
案 例 2 利用“带属性的块”为住宅楼立面图标注标高符号 1．创建标高符号 下面，通过将建筑图中用于表示房屋各部位地势高度的标高符号定义为带属性的块，来继续学习创建带属性块的基本操作。其中，属性文字的高度为3.5，字体为gbeitc.shx，其标高符号及尺寸如图8-38所示。 图8-38 将标高符号制作成块 绘图思路 国家标准对标高符号的尺寸有明确规定，因此可先按照图8-38（a）所示的尺寸绘制标高图形，然后为其添加属性文字，最后将该图形及属性定义为带属性的块并储存。 绘图步骤 步骤1 新建一个图形文件，关闭图形栅格，并确认“极轴追踪”、“对象捕捉”、“对象捕捉追踪”、“动态输入”开关处于打开状态，然后右击“极轴追踪”按钮，在弹出的快捷菜单中选择“45，90，135，180…”菜单项。 步骤2 执行“直线”命令，绘制一条长度为18的水平直线，然后单击“默认”选项卡“修改”面板中的“偏移”按钮，将该直线向其上方偏移3。 步骤3 单击“注释”选项卡“文字”面板右下角的按钮，在打开的“文字样式”对话框中将“Standard”文字样式的字体设置为“gbeitc.shx”，将“宽度因子”设置为 1，然后依次单击和按钮，完成文字样式的设置。 步骤4 在“插入”选项卡的“块定义”面板中单击“定义属性”按钮，打开“属性定义”对话框，设置属性的标记、提示内容，以及文字的对齐方式、文字样式和文字高度等。 步骤5 设置完成后单击“属性定义”对话框中的按钮，然后在标高符号的合适位置处单击，以指定属性的插入点。 步骤6 在“插入”--“块定义”--“创建块”按钮，然后在打开的“块定义”对话框的“名称”编辑框中输入“标高符号”，然后单击“拾取点”按钮，捕捉并单击端点为块的基点。 步骤7 单击“选择对象”按钮，在绘图区选取标高符号及属性，按【Enter】键结束对象选取，然后选中该对话框中的“保留”单选钮，其他采用默认设置，如图8-46所示。单击按钮，完成“标高符号”属性块的创建。 步骤8 在“插入”选项卡的“块定义”面板中单击“创建块”按钮下方的三角符号，在弹出的按钮列表中选择“写块”命令，或在命令行中输入“WBLOCK”并按【Enter】键，然后在打开的“写块”对话框中选中“块”单选钮，接着单击其后的下拉列表框，在弹出的下拉列表中选择“标高符号”，最后单击“文件名和路径”编辑框后的“浏览”按钮，设置该图块的保存位置。设置完成后单击按钮，将其保存。 2．为住宅楼立面图标注标高符号 下面，将通过为图8-47所示的住宅楼立面图标注标高符号，来进一步学习带属性块的使用方法。为了提高绘图效率，可直接插入前面创建的块。 图8-47 为住宅楼立面图标注标高符号 绘图步骤 步骤1 打开 “住宅楼立面图.dwg”文件。在“插入”选项卡的“块”面板中单击“插入”按钮，打开“插入”对话框，然后单击按钮，在打开的“选择图形文件”对话框中选择前面创建的“标高符号”块并单击按钮。 步骤2 选中“插入”对话框中的“统一比例”复选框，然后在“X”编辑框中输入比例值“150”，其他采用默认设置。 步骤3 单击按钮，然后捕捉图所示标注线的中点，待出现图中所示“中点”提示时单击，接着在弹出的“编辑属性”对话框的“输入标高值”编辑框中输入标高值“±0.000”并单击按钮。 步骤4 按【Enter】键重复执行“插入”命令，采用上步所选取的“标高符号”块，然后在“X”编辑框中输入比例值“150”，在“角度”编辑框中输入“180”，其他采用默认设置。 步骤5 单击“插入”对话框中的按钮，捕捉端点并竖直向下移动光标，待出现图中所示的“交点”提示时单击，接着输入标高值“－0.450”并单击按钮。 步骤6 双击上步所标注的标高值为“－0.450”的标高符号，然后在打开的“增强属性编辑器”对话框中选择“文字选项”选项卡，选中其中的“反向”和“倒置”复选框，最后单击按钮。 步骤7 利用“默认”选项卡的“修改”面板中的“复制”按钮，将绘图区中的任一标高符号复制到所需位置，然后双击该块，修改标高值、旋转角度及文字方向。
分节介绍 8.3 创建和使用动态块
教 学 内 容 8.3.1 创建动态块 要使普通块成为动态块，必须首先为块添加参数，然后添加与参数相关联的动作。 8.3.2 动态块创建要点 要创建动态块，其操作过程大致如下： （1）按照前面介绍的方法创建普通块。 （2）单击“默认”选项卡中“块”面板中的“编辑”按钮，在打开的“编辑块定义”对话框中单击“确定”按钮，打开块编辑器界面。 （3）设置动态参数。 （4）对于大部分动态参数来说，设置好动态参数后，还应设置用来控制该动态参数和选定图形元素的动作。 （5）保存块定义并退出块编辑器。
本 章 总 结 在学习完本章内容后，读者应重点注意以下几点： 1.在AutoCAD中，可直接调用“工具选项板”和“设计中心”中的图块。若调用的图块的部分结构不能满足绘图需要，还可以双击该块，在打开的块编辑器界面中对其进行修改。 2.对于“工具选项板”和“设计中心”中没有的图块，可以先绘制图形，然后将其创建为块。创建块时，必须指定块的名称、组成块的对象和插入时要使用的基点。 3.对于绘图区已经存在的块（除带属性的块外），还可以通过双击该块，然后在打开的界面中对其形状进行编辑修改。修改完成后，该文件中所有该块的引用都将被自动更新。 4.要创建带属性的块，首先必须为要创建的对象添加属性，然后再将图形及添加的属性定义为块。在插入带属性的块时，系统会提示输入属性值。此时，若直接按【Enter】键，可不填写内容。 5.若要修改带属性的块中的某个属性值，可双击该块，在打开的对话框中修改该值；若要修改该属性块的形状，可先选择该块，然后在“插入”选项卡的“块定义”面板中单击“块编辑器”按钮，并在打开的界面中进行修改。
本 章 实 训 将标题栏设置为带属性的图块 打开本书配套素材中的“素材与实例”>“ch08”>“标题栏.dwg”文件，然后在图8-62（a）中的空白编辑框内设置属性文字（字高为3.5），并将该标题栏设置为带属性的块，其基点为标题栏的右下角点，属性文字的标记内容如图8-62（b）所示。 （a）素材 （b）带属性的块 图8-62 将标题栏设置为带属性的图块 提示： 标题栏中需要经常填写的内容主要有汉字和数字两种，因此，在添加属性文字时，应将“（图名）”“（制图人）”“（审核人）”“（班级）”和“（校名）”的文字样式设置为“汉字”，其字体为“仿宋_GB2312”，宽度因子为“0.7”；将其余属性文字的文字样式设置为“数字与字母”，其字体为“gbeitc”和“gbcbig”，宽度因子为“1”。
