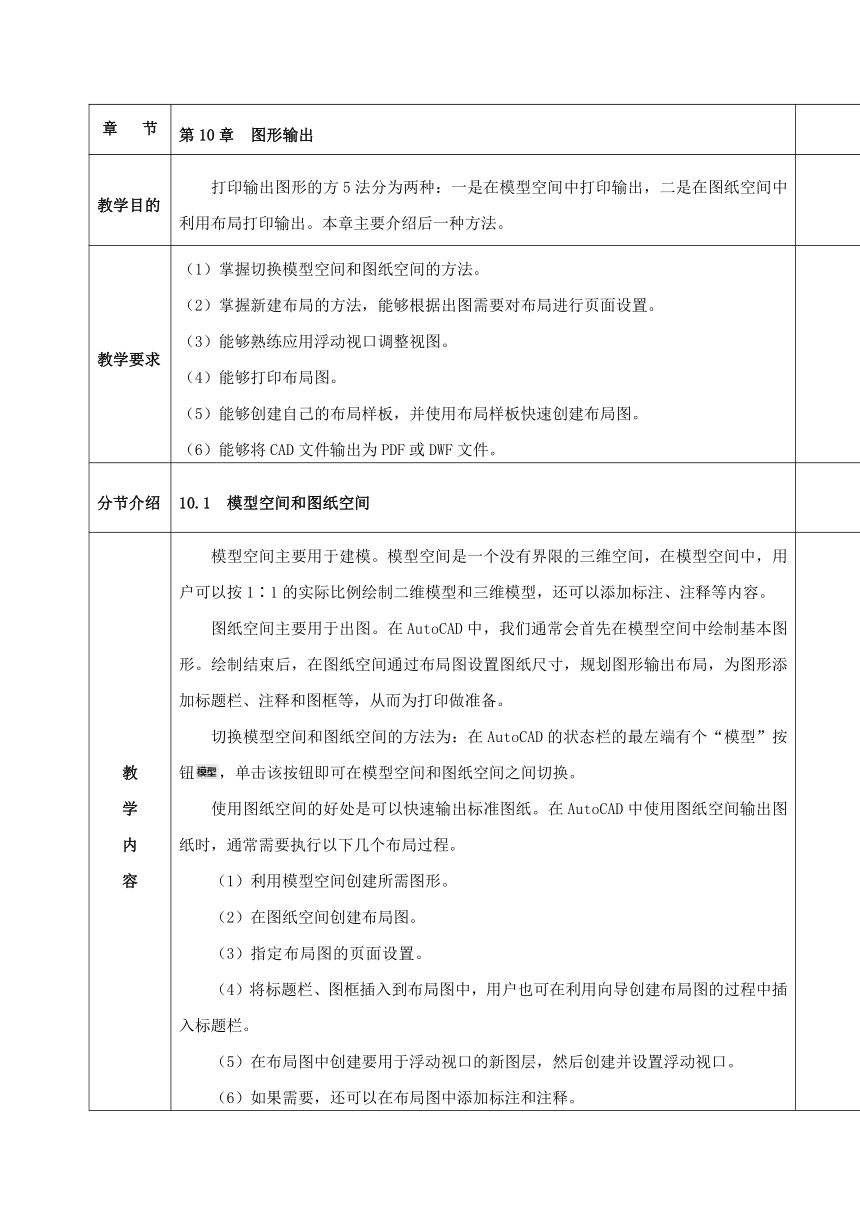

章 节 第10章 图形输出
教学目的 打印输出图形的方5法分为两种：一是在模型空间中打印输出，二是在图纸空间中利用布局打印输出。本章主要介绍后一种方法。
教学要求 （1）掌握切换模型空间和图纸空间的方法。 （2）掌握新建布局的方法，能够根据出图需要对布局进行页面设置。 （3）能够熟练应用浮动视口调整视图。 （4）能够打印布局图。 （5）能够创建自己的布局样板，并使用布局样板快速创建布局图。 （6）能够将CAD文件输出为PDF或DWF文件。
分节介绍 10.1 模型空间和图纸空间
教 学 内 容 模型空间主要用于建模。模型空间是一个没有界限的三维空间，在模型空间中，用户可以按1∶1的实际比例绘制二维模型和三维模型，还可以添加标注、注释等内容。 图纸空间主要用于出图。在AutoCAD中，我们通常会首先在模型空间中绘制基本图形。绘制结束后，在图纸空间通过布局图设置图纸尺寸，规划图形输出布局，为图形添加标题栏、注释和图框等，从而为打印做准备。 切换模型空间和图纸空间的方法为：在AutoCAD的状态栏的最左端有个“模型”按钮，单击该按钮即可在模型空间和图纸空间之间切换。 使用图纸空间的好处是可以快速输出标准图纸。在AutoCAD中使用图纸空间输出图纸时，通常需要执行以下几个布局过程。 （1）利用模型空间创建所需图形。 （2）在图纸空间创建布局图。 （3）指定布局图的页面设置。 （4）将标题栏、图框插入到布局图中，用户也可在利用向导创建布局图的过程中插入标题栏。 （5）在布局图中创建要用于浮动视口的新图层，然后创建并设置浮动视口。 （6）如果需要，还可以在布局图中添加标注和注释。 （7）关闭包含浮动视口的图层。 （8）打印布局图。

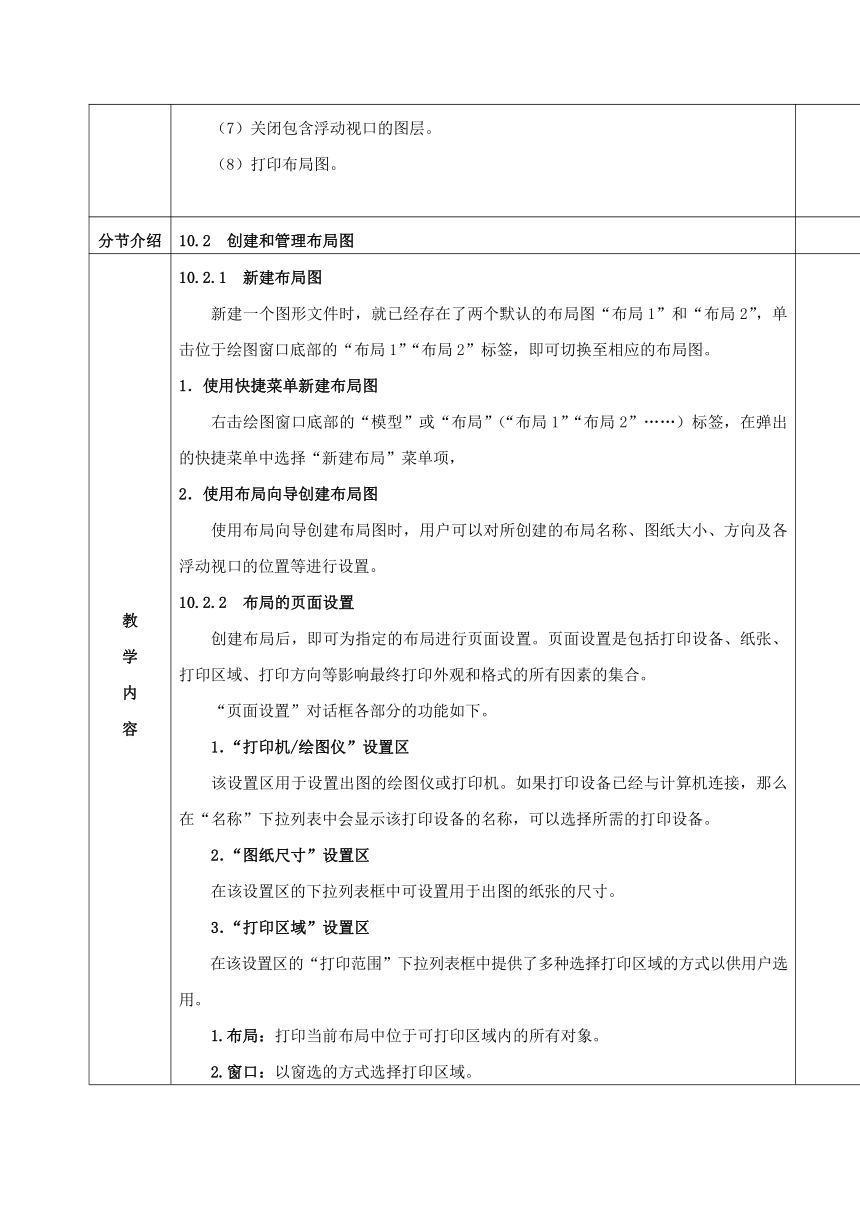

分节介绍 10.2 创建和管理布局图

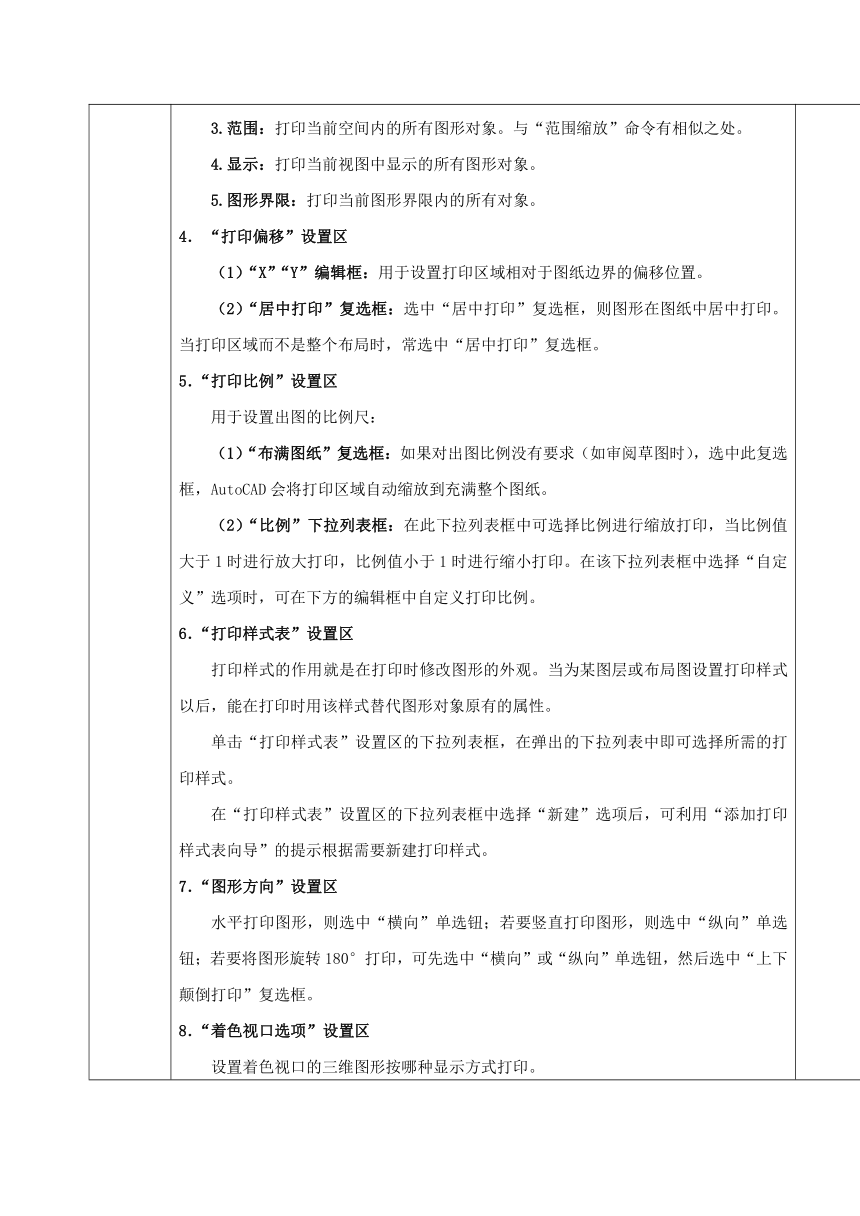

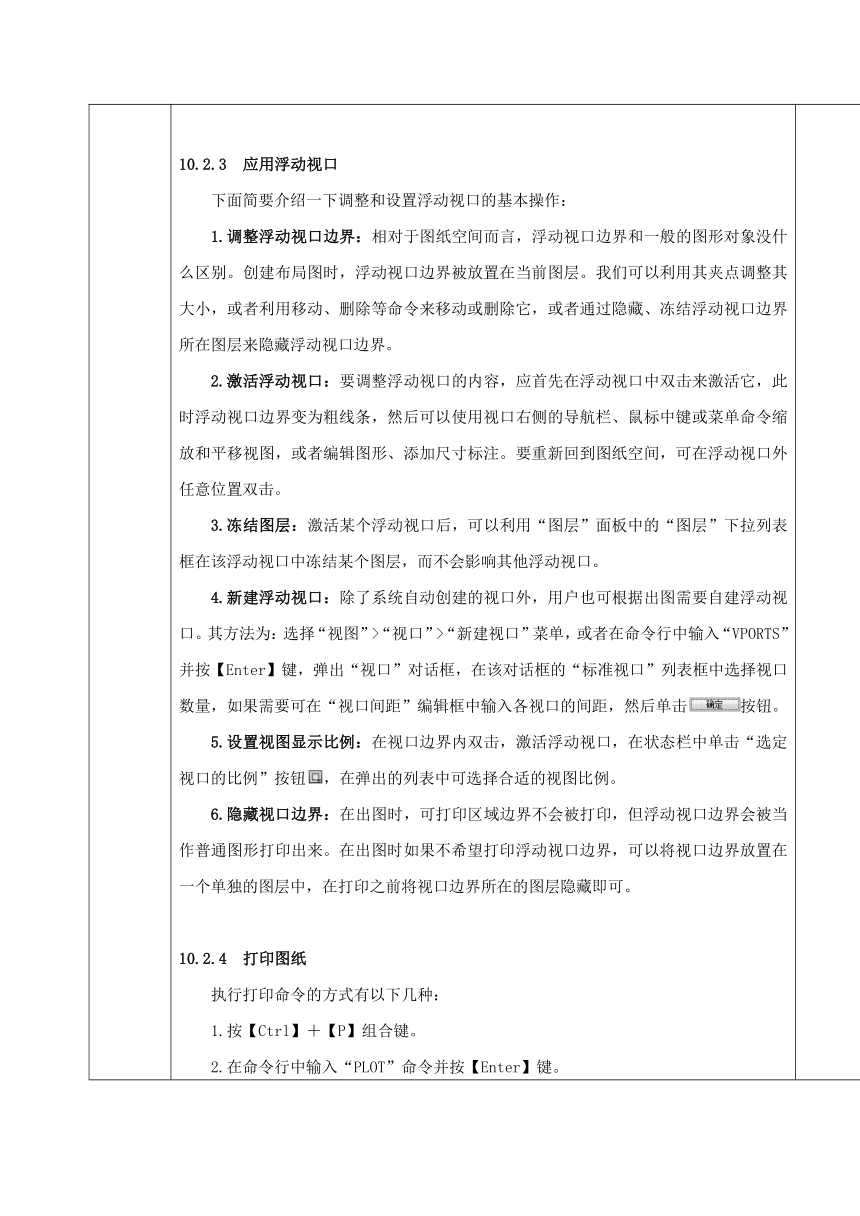

教 学 内 容 10.2.1 新建布局图 新建一个图形文件时，就已经存在了两个默认的布局图“布局1”和“布局2”，单击位于绘图窗口底部的“布局1”“布局2”标签，即可切换至相应的布局图。 1．使用快捷菜单新建布局图 右击绘图窗口底部的“模型”或“布局”（“布局1”“布局2”……）标签，在弹出的快捷菜单中选择“新建布局”菜单项， 2．使用布局向导创建布局图 使用布局向导创建布局图时，用户可以对所创建的布局名称、图纸大小、方向及各浮动视口的位置等进行设置。 10.2.2 布局的页面设置 创建布局后，即可为指定的布局进行页面设置。页面设置是包括打印设备、纸张、打印区域、打印方向等影响最终打印外观和格式的所有因素的集合。 “页面设置”对话框各部分的功能如下。 1．“打印机/绘图仪”设置区 该设置区用于设置出图的绘图仪或打印机。如果打印设备已经与计算机连接，那么在“名称”下拉列表中会显示该打印设备的名称，可以选择所需的打印设备。 2．“图纸尺寸”设置区 在该设置区的下拉列表框中可设置用于出图的纸张的尺寸。 3．“打印区域”设置区 在该设置区的“打印范围”下拉列表框中提供了多种选择打印区域的方式以供用户选用。 1.布局：打印当前布局中位于可打印区域内的所有对象。 2.窗口：以窗选的方式选择打印区域。 3.范围：打印当前空间内的所有图形对象。与“范围缩放”命令有相似之处。 4.显示：打印当前视图中显示的所有图形对象。 5.图形界限：打印当前图形界限内的所有对象。 “打印偏移”设置区 （1）“X”“Y”编辑框：用于设置打印区域相对于图纸边界的偏移位置。 （2）“居中打印”复选框：选中“居中打印”复选框，则图形在图纸中居中打印。当打印区域而不是整个布局时，常选中“居中打印”复选框。 5．“打印比例”设置区 用于设置出图的比例尺： （1）“布满图纸”复选框：如果对出图比例没有要求（如审阅草图时），选中此复选框，AutoCAD会将打印区域自动缩放到充满整个图纸。 （2）“比例”下拉列表框：在此下拉列表框中可选择比例进行缩放打印，当比例值大于1时进行放大打印，比例值小于1时进行缩小打印。在该下拉列表框中选择“自定义”选项时，可在下方的编辑框中自定义打印比例。 6．“打印样式表”设置区 打印样式的作用就是在打印时修改图形的外观。当为某图层或布局图设置打印样式以后，能在打印时用该样式替代图形对象原有的属性。 单击“打印样式表”设置区的下拉列表框，在弹出的下拉列表中即可选择所需的打印样式。 在“打印样式表”设置区的下拉列表框中选择“新建”选项后，可利用“添加打印样式表向导”的提示根据需要新建打印样式。 7．“图形方向”设置区 水平打印图形，则选中“横向”单选钮；若要竖直打印图形，则选中“纵向”单选钮；若要将图形旋转180°打印，可先选中“横向”或“纵向”单选钮，然后选中“上下颠倒打印”复选框。 8．“着色视口选项”设置区 设置着色视口的三维图形按哪种显示方式打印。 10.2.3 应用浮动视口 下面简要介绍一下调整和设置浮动视口的基本操作： 1.调整浮动视口边界：相对于图纸空间而言，浮动视口边界和一般的图形对象没什么区别。创建布局图时，浮动视口边界被放置在当前图层。我们可以利用其夹点调整其大小，或者利用移动、删除等命令来移动或删除它，或者通过隐藏、冻结浮动视口边界所在图层来隐藏浮动视口边界。 2.激活浮动视口：要调整浮动视口的内容，应首先在浮动视口中双击来激活它，此时浮动视口边界变为粗线条，然后可以使用视口右侧的导航栏、鼠标中键或菜单命令缩放和平移视图，或者编辑图形、添加尺寸标注。要重新回到图纸空间，可在浮动视口外任意位置双击。 3.冻结图层：激活某个浮动视口后，可以利用“图层”面板中的“图层”下拉列表框在该浮动视口中冻结某个图层，而不会影响其他浮动视口。 4.新建浮动视口：除了系统自动创建的视口外，用户也可根据出图需要自建浮动视口。其方法为：选择“视图”>“视口”>“新建视口”菜单，或者在命令行中输入“VPORTS”并按【Enter】键，弹出“视口”对话框，在该对话框的“标准视口”列表框中选择视口数量，如果需要可在“视口间距”编辑框中输入各视口的间距，然后单击按钮。 5.设置视图显示比例：在视口边界内双击，激活浮动视口，在状态栏中单击“选定视口的比例”按钮，在弹出的列表中可选择合适的视图比例。 6.隐藏视口边界：在出图时，可打印区域边界不会被打印，但浮动视口边界会被当作普通图形打印出来。在出图时如果不希望打印浮动视口边界，可以将视口边界放置在一个单独的图层中，在打印之前将视口边界所在的图层隐藏即可。 10.2.4 打印图纸 执行打印命令的方式有以下几种： 1.按【Ctrl】＋【P】组合键。 2.在命令行中输入“PLOT”命令并按【Enter】键。 3.单击快速访问工具栏中的“打印”按钮。 4.单击“输出”选项卡“打印”面板中的“打印”按钮。 5.单击“应用程序”按钮，在弹出的下拉菜单中选择“打印”>“打印”菜单项。
案 例 打印滑阀平面图 下面通过打印滑阀平面图，来巩固关于图形打印的知识，其布局图如图10-18所示。 图10-18 布局图 出图思路 打印出图的流程如下：① 在图纸空间对要打印的图形进行布局设置，包括图纸的尺寸、可打印区域、打印方向等；② 在布局图中插入图框和标题栏；③ 创建视口，确定视图显示比例；④ 根据视图显示比例调整尺寸标注等各种注释文本的字高；⑤ 填写标题栏；⑥ 打印布局图。 出图步骤 步骤1 打开 “滑阀平面图.dwg”文件。单击绘图窗口底部的“布局1”标签，进入图纸空间。 步骤2 单击选中浮动视口边界，按【Delete】键将其删除，然后右击“布局1”标签，在弹出的快捷菜单中选择“页面设置管理器”菜单项。 步骤3 在打开的“页面设置管理器”对话框中单击“修改”按钮，弹出“页面设置-布局1”对话框，进行页面设置。 步骤4 页面设置完成后单击按钮，然后关闭“页面设置管理器”对话框。 步骤5 通过插入块操作，选择本书提供的块文件“素材与实例”>“ch10”>“A4横幅图框.dwg”，将图框和标题栏插入到布局图中。 步骤6 将“浮动视口边界”图层设置为当前图层，然后单击“布局”选项卡“布局视口”面板中“矩形”按钮下方的三角符号，在弹出的下拉列表中选择“多边形”命令，然后以点A～F为角点绘制一个多边形浮动视口。 步骤7 单击“注释”--“标注”面板右下角的按钮，在打开“标注样式管理器”对话框的“样式”列表框中选择“尺寸标注1”样式，单击按钮。 步骤8 在打开的“修改标注样式：尺寸标注1”对话框的“调整”选项卡中选中“将标注缩放到布局”单选钮，然后单击按钮返回“标注样式管理器”对话框。 步骤9 单击“注释”选项卡“文字”面板右下角的按钮，在打开的“文字样式”--“样式”--“标注文字”样式，然后在“高度”编辑框中将文字高度缩小0.5倍，即设置为“1.75”，单击按钮确认。在“文字样式”对话框中将“技术要求标题文字”、“技术要求内容文字”文字样式中的字高分别设置为3.5和2.5。 步骤10 使用“默认”--“修改”--“缩放”按钮，将该类标注的高度缩小0.5倍，然后调整各项标注至合适的位置。 步骤11 将“标题栏内容”图层设置为当前图层，使用“单行文字”命令及“标题栏1”和“标题栏2”文字样式填写标题栏。 步骤12 右击“布局1”选项卡，在弹出的快捷菜单中选择“重命名”菜单项，然后将该布局图重命名为“滑阀布局图”，右击“布局2”选项卡，在弹出的快捷菜单中选择“删除”菜单项，删除该布局图。 步骤13 关闭浮动视口边界所在的“浮动视口边界”图层，从而隐藏浮动视口边界。 步骤14 将文件以“滑阀布局图”为文件名另存一份。 步骤15 单击快速访问工具栏中的“打印”按钮，在弹出的“打印”对话框中单击按钮预览打印效果，预览无误后，单击按钮打印。
分节介绍 10.3 使用布局样板快速创建布局图
教 学 内 容 布局样板是一类包含了特定图纸尺寸、标题栏或浮动视口的文件，利用布局样板可快速创建标准布局图，布局样板文件的扩展名为“.dwt”。 1．创建布局样板 2．从样板创建布局图
分节介绍 10.4 输出DWF与PDF文件
教 学 内 容 在AutoCAD中，除了可以通过打印输出图形外，还可以将绘制好的图形文件以不同的格式输出，以实现资源共享。 1．输出DWF文件 DWF文件是Autodesk开发的一种可以在网络上传输的安全文件格式，它可以在任何装有DWF浏览器或专用插件的计算机中打开。使用“Autodesk DWF Viewer”程序可以浏览、发送和打印DWF文件。 2．输出PDF文件 与打印类似，在使用AutoCAD 2016输出PDF格式文件前，需要先对其进行布局和页面设置，然后可在“输出”选项卡“输出为DWF/PDF”面板中单击“输出”按钮下方的三角符号，在弹出的下拉列表中选择“PDF”选项，具体操作方法与输出DWF文件相同。
本 章 总 结 通过本章的学习，读者应重点掌握利用图纸空间输出图形的方法，并能够根据需要创建符合自己要求的布局样板，以便提高绘图效率。 此外，读者还应主要掌握以下几个方面的内容： 1.了解图纸空间和模型空间的作用、区别和联系。熟悉在图纸空间中利用布局输出图形的流程。 2.掌握对布局进行页面设置的方法。了解浮动视口的作用，掌握激活浮动视口的方法，能够在浮动视口中根据需要调整视图，能够根据指定的视图显示比例换算各种标注的字高。
本 章 实 训 打印闷盖平面图 打开本书配套素材中的“素材与实例”>“ch10”>“闷盖平面图.dwg”文件，创建如图10-34所示的布局图将其打印输出。 图10-34 闷盖布局图 提示： 布局图中的图框可通过“插入块”功能插入本书提供的素材文件“素材与实例”>“ch10”>“A4横幅图框.dwg”实现，布局图的创建过程可参见案例1，最终结果可参见结果文件“素材与实例”>“ch10”>“闷盖布局图.dwg”。
