项目三
应用PLC实现各种简易的灯光控制
任务三
PART THREE
简易交通灯的PLC控制

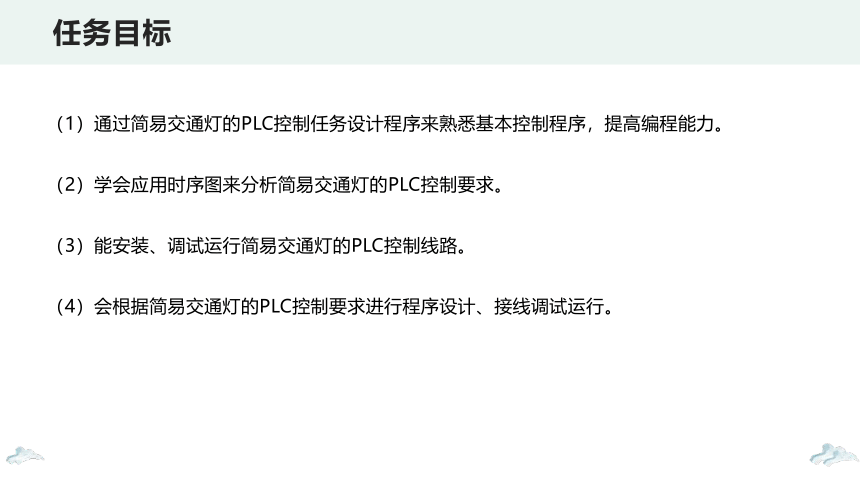

（1）通过简易交通灯的PLC控制任务设计程序来熟悉基本控制程序，提高编程能力。
（2）学会应用时序图来分析简易交通灯的PLC控制要求。
（3）能安装、调试运行简易交通灯的PLC控制线路。
（4）会根据简易交通灯的PLC控制要求进行程序设计、接线调试运行。
任务目标

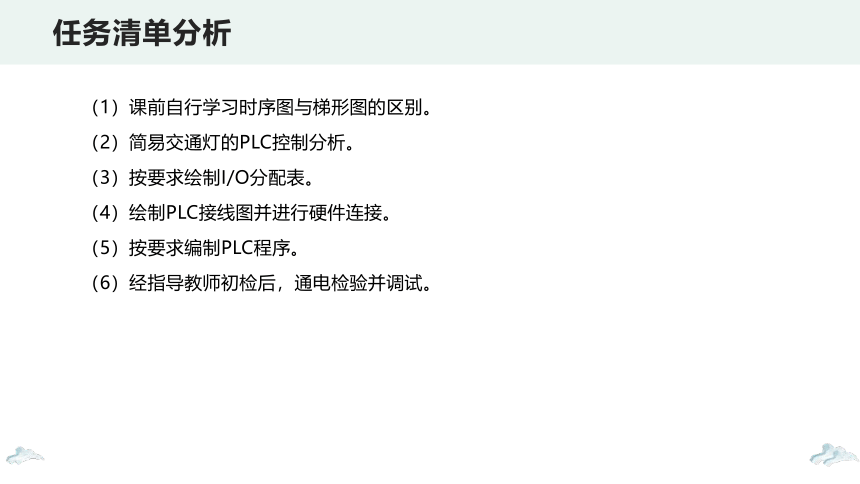

（1）课前自行学习时序图与梯形图的区别。
（2）简易交通灯的PLC控制分析。
（3）按要求绘制I/O分配表。
（4）绘制PLC接线图并进行硬件连接。
（5）按要求编制PLC程序。
（6）经指导教师初检后，通电检验并调试。
任务清单分析

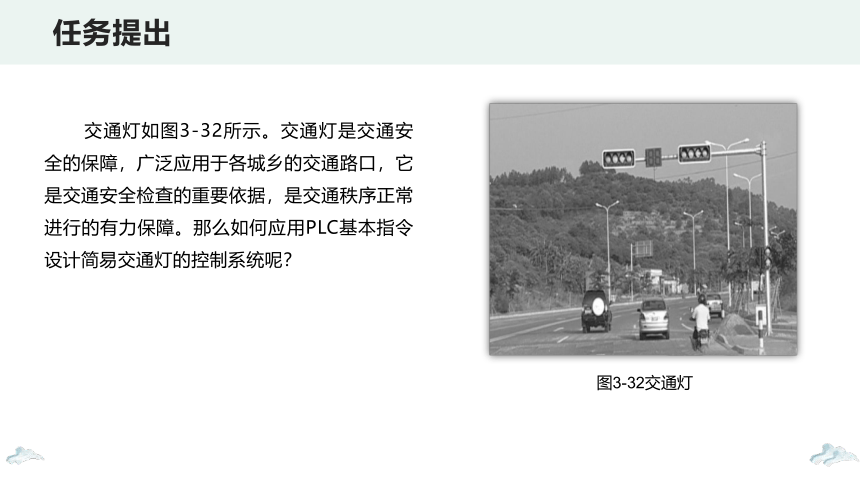

交通灯如图3-32所示。交通灯是交通安全的保障，广泛应用于各城乡的交通路口，它是交通安全检查的重要依据，是交通秩序正常进行的有力保障。那么如何应用PLC基本指令设计简易交通灯的控制系统呢？
任务提出
图3-32交通灯

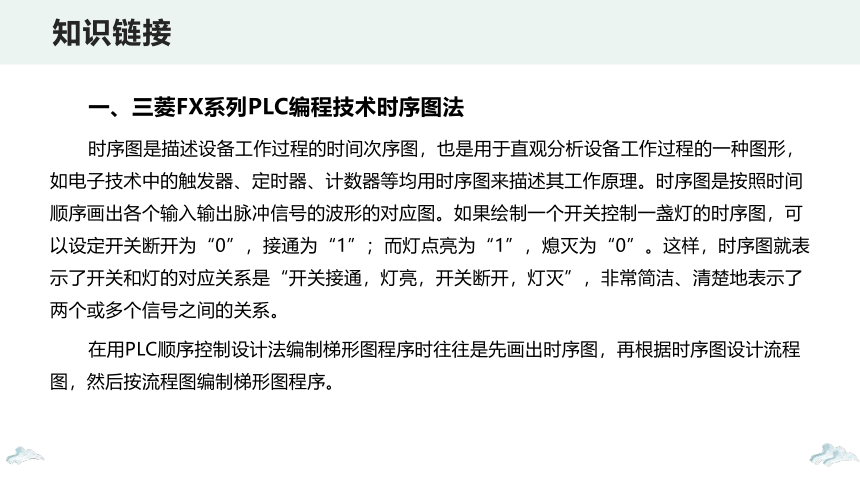

一、三菱FX系列PLC编程技术时序图法
时序图是描述设备工作过程的时间次序图，也是用于直观分析设备工作过程的一种图形，如电子技术中的触发器、定时器、计数器等均用时序图来描述其工作原理。时序图是按照时间顺序画出各个输入输出脉冲信号的波形的对应图。如果绘制一个开关控制一盏灯的时序图，可以设定开关断开为“0”，接通为“1”；而灯点亮为“1”，熄灭为“0”。这样，时序图就表示了开关和灯的对应关系是“开关接通，灯亮，开关断开，灯灭”，非常简洁、清楚地表示了两个或多个信号之间的关系。
在用PLC顺序控制设计法编制梯形图程序时往往是先画出时序图，再根据时序图设计流程图，然后按流程图编制梯形图程序。
知识链接

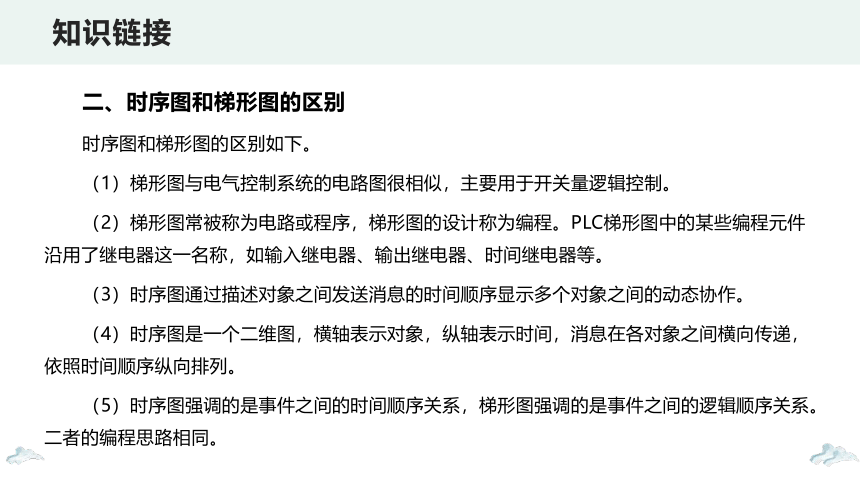

二、时序图和梯形图的区别
时序图和梯形图的区别如下。
（1）梯形图与电气控制系统的电路图很相似，主要用于开关量逻辑控制。
（2）梯形图常被称为电路或程序，梯形图的设计称为编程。PLC梯形图中的某些编程元件沿用了继电器这一名称，如输入继电器、输出继电器、时间继电器等。
（3）时序图通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。
（4）时序图是一个二维图，横轴表示对象，纵轴表示时间，消息在各对象之间横向传递，依照时间顺序纵向排列。
（5）时序图强调的是事件之间的时间顺序关系，梯形图强调的是事件之间的逻辑顺序关系。二者的编程思路相同。
知识链接
（1）简易交通灯的PLC控制要求。模拟一简易交通灯的信号，控制车辆有次序地在东西向、南北向正常通行。具体要求如下。
①红灯亮20 s，绿灯亮15 s，黄灯亮5 s（闪烁5次，间隔1 s），完成一个循环周期为40 s。
②东西方向与南北方向相对应，交通灯设置简图如图3-33所示，时序图如图3-34所示。
③连续工作10个周期后，停止工作。
任务实施
图3-33交通灯设置简图
图3-34简易交通灯时序图
（2）绘制I/O分配表。在教师指导下，根据时序图分析控制要求（最好事先实地观察交通灯的工作情况）,正确分配PLC的输入输出端口，并填入表3-6中。
任务实施
任务实施
（3）根据I/O分配表绘制PLC接线图，如图3?35所示，并进行外部端子的硬线连接。教师巡回指导学生正确使用GX编程软件上机编程。工艺要求如下。
①元器件布置合理，安装坚固，便于走线。
②连接导线除按钮、PLC端口通过接线端子采用BVR软线并扎成线束外，其余接线桩头均采用BV塑铜线，且要求走线横平竖直，线路改变方向互成直角，接点紧固，无交叉、反圈、压皮、露铜过长等现象。
图3-35简易交通灯PLC接线图
任务实施
(4）设计PLC梯形图，正确编制程序。教师巡回指导学生编程梯形图，如图3-36所示。
（5）巡回指导学生对PLC程序进行传送、监控、调试并运行程序。
图3-36简易交通灯梯形图
简易交通灯的PLC控制任务测评标准见表3-7。
能力评测
根据十字路口交通灯系统控制要求正确设计PLC程序。具体控制要求如下。
（1）十字路口交通灯系统设有起动和停止开关SB1、SB2，用以控制系统的起动与停止。开关SB3可屏蔽交通灯的灯光。
（2）交通灯显示方式：当东西方向红灯亮时，南北方向绿灯亮，当绿灯亮到设定时间时，黄灯闪三次，闪亮周期为1 s，然后红灯亮。当南北方向红灯熄灭后，东西方向绿灯亮，南北方向红灯亮……如此周而复始，不断循环。
（3）东西:红灯亮10 s，绿灯亮7 s，黄灯闪3 s。南北：绿灯亮7 s，黄灯闪3 s，红灯亮10 s。
巩固与练习
