项目一
继电式电机电气控制

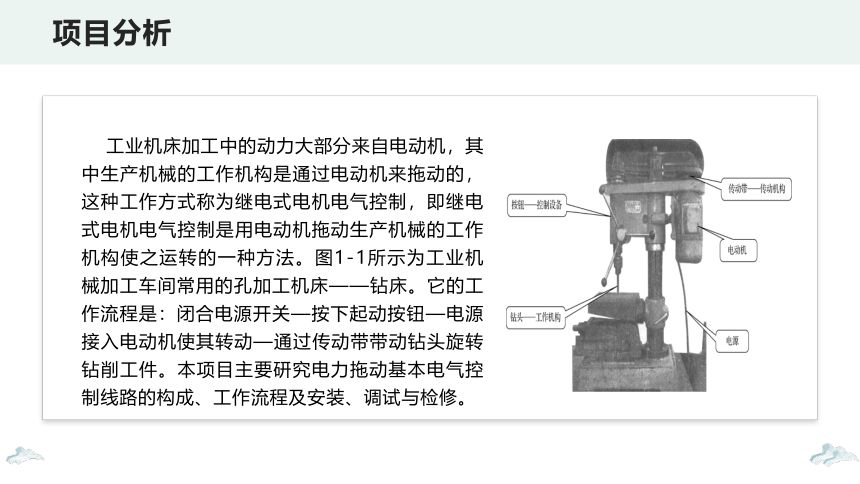

工业机床加工中的动力大部分来自电动机，其中生产机械的工作机构是通过电动机来拖动的，这种工作方式称为继电式电机电气控制，即继电式电机电气控制是用电动机拖动生产机械的工作机构使之运转的一种方法。图1-1所示为工业机械加工车间常用的孔加工机床——钻床。它的工作流程是：闭合电源开关—按下起动按钮—电源接入电动机使其转动—通过传动带带动钻头旋转钻削工件。本项目主要研究电力拖动基本电气控制线路的构成、工作流程及安装、调试与检修。
项目分析

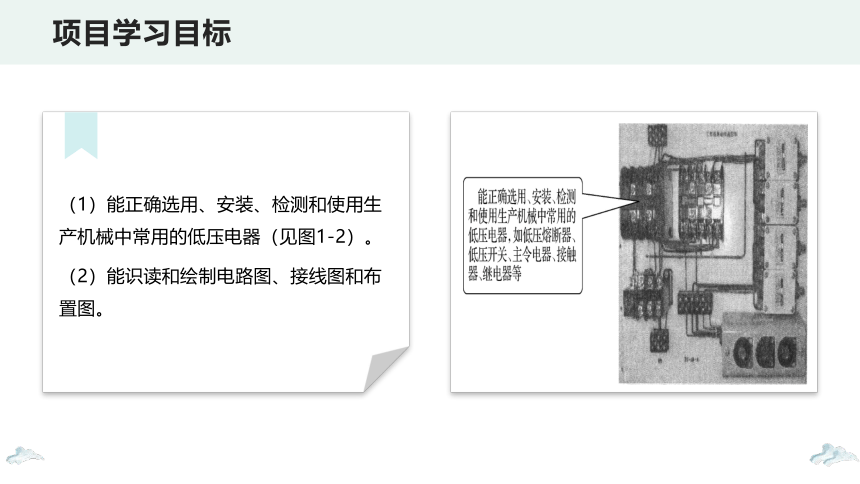

（1）能正确选用、安装、检测和使用生产机械中常用的低压电器（见图1-2）。
（2）能识读和绘制电路图、接线图和布置图。
项目学习目标

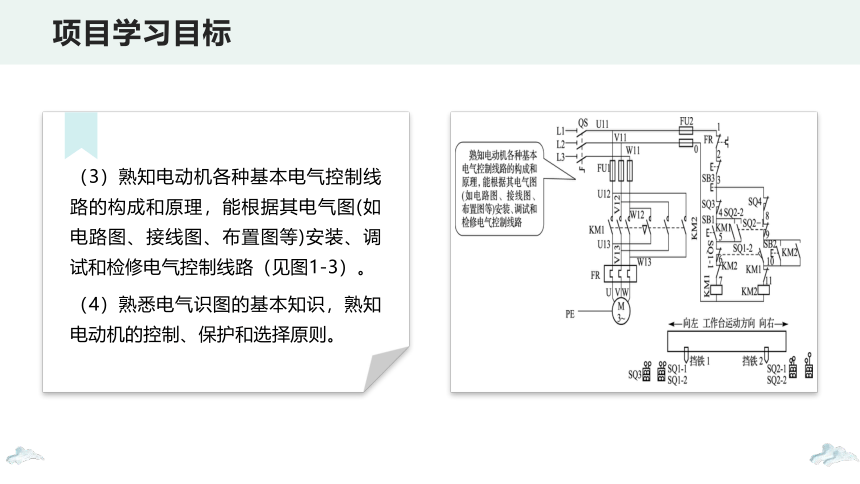

（3）熟知电动机各种基本电气控制线路的构成和原理，能根据其电气图(如电路图、接线图、布置图等)安装、调试和检修电气控制线路（见图1-3）。
（4）熟悉电气识图的基本知识，熟知电动机的控制、保护和选择原则。
项目学习目标

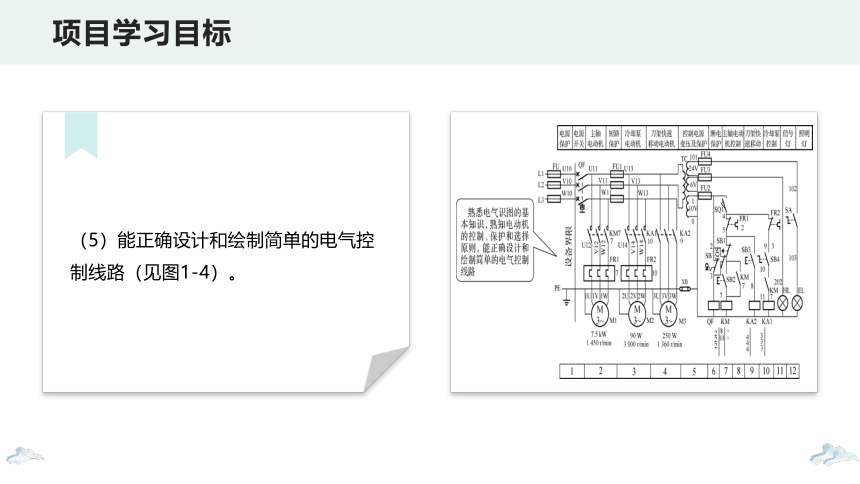

（5）能正确设计和绘制简单的电气控制线路（见图1-4）。
项目学习目标

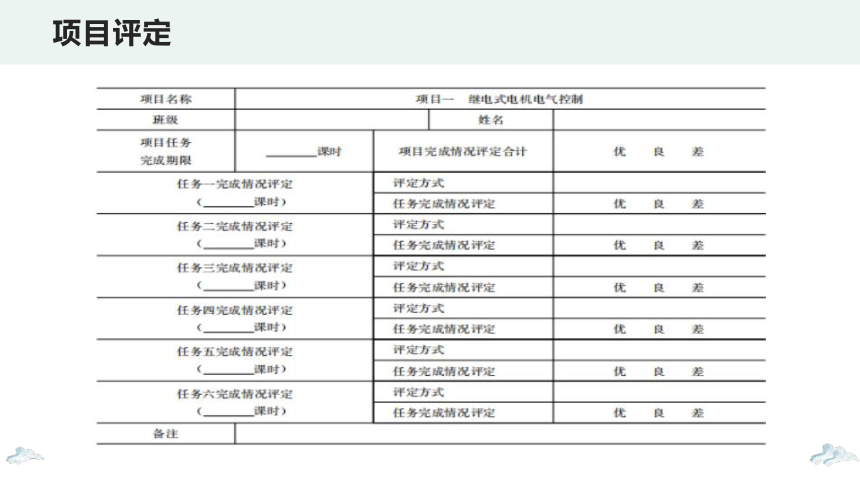

项目评定
任务四
PART FOUR
电动机的两地电气控制
（1）学会绘制、识读电动机的两地控制电气控制线路图、接线图和布置图。
（2）学会分析电动机的两地控制线路的组成和工作流程。
（3）学会正确安装和检修电动机的两地控制线路。
任务目标
（1）绘制电动机的两地控制电路图并分析其线路。
（2）根据电动机的两地控制电路图填写元件明细表。
（3）按元件明细表将所需器材配齐并检验元件质量。
（4）在控制板上按布置图安装所有电气元件。
（5）进行板前明线布线。
（6）自检控制板布线的正确性及美观性。
（7）进行控制板外部布线。
（8）经指导教师初检后，通电检验并调试。
任务清单分析
想一想：能否实现在两地或多地控制同一台电动机的运转 若能，试设计并画出两地控制的具有过载保护的接触器自锁正转控制线路的电路图。
能在两地或多地控制同一台电动机的控制方式称为电动机的多地控制。图1-39所示是两地控制的具有过载保护的接触器自锁正转控制线路的电路图。其中，SB11、SB12为安装在甲地的起动按钮和停止按钮；SB21、SB22为安装在乙地的起动按钮和停止按钮。线路的特点是：两地的起动按钮SB11、SB21要并联接在一起，停止按钮SB12、SB22要串联接在一起。这样就可以分别在甲、乙两地起动和停止同一台电动机，达到方便操作的目的。对三地或多地控制，只要把各地的起动按钮并接、停止按钮串接就可以实现。
知识链接
（1）分析电动机两地控制线路的工作过程，列出电路中的低压器件。
（2）选用工具、仪表及器材。在教师指导下，根据三相笼型异步电动机的技术数据及两地控制线路的电路图选用工具、仪表及器材，并分别填入表1-11和表1-12中。
任务实施
（3）检修训练。根据以下故障现象，同学之间相互设置故障点、查找故障点，并正确排除故障，把结果填入表1-13。教师巡视指导并做好现场监护。
任务实施
两地控制线路任务测评标准见表1-14。
能力测评
试设计能在两地控制同一台电动机正反转点动的控制线路图。
巩固与练习
谢 谢 聆 听
2020
