项目1 认识 PLC 控制系统
任务 1.1 认识 PLC
任务 1.2 编程软件安装与基本使用
电器与PLC控制技术

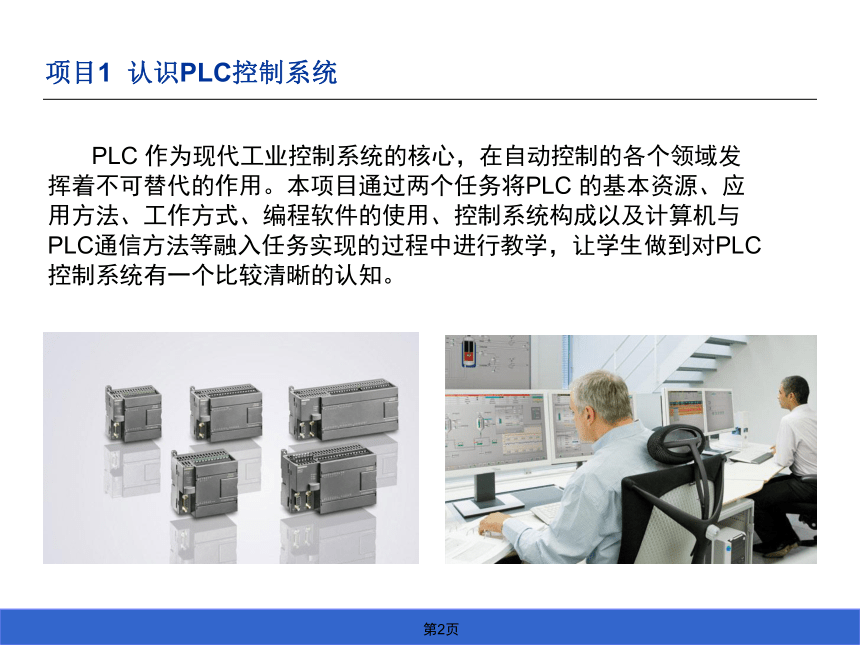

PLC 作为现代工业控制系统的核心，在自动控制的各个领域发挥着不可替代的作用。本项目通过两个任务将PLC 的基本资源、应用方法、工作方式、编程软件的使用、控制系统构成以及计算机与PLC通信方法等融入任务实现的过程中进行教学，让学生做到对PLC 控制系统有一个比较清晰的认知。
项目1 认识PLC控制系统
任务1.1 认识PLC
能找到设备上的PLC 模块及功能，说明接线端子定义；
能说出本项目PLC 控制电路的原理，找到设备上
对应的电器（断路器、熔断器、按钮、指示灯）；

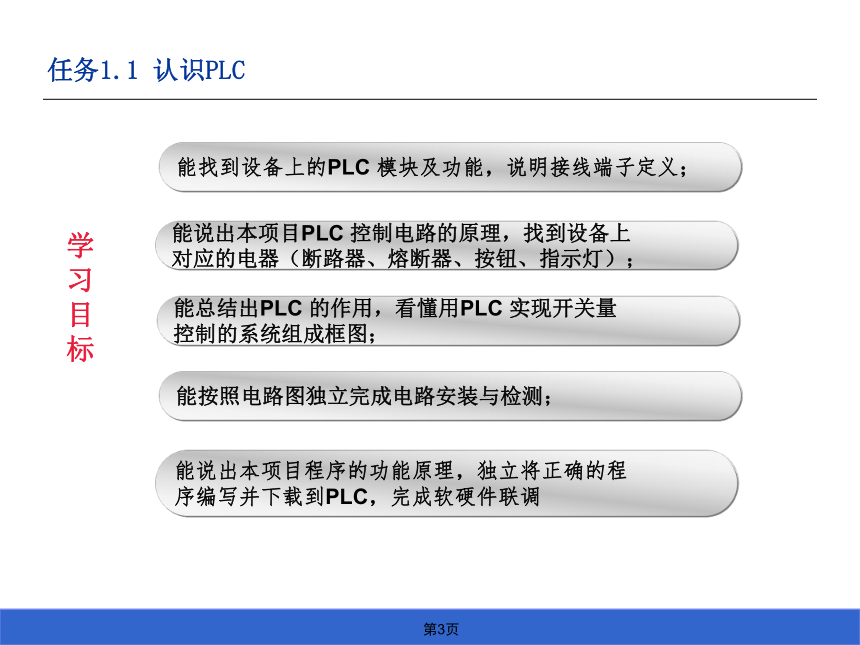

学习目标
能说出本项目程序的功能原理，独立将正确的程
序编写并下载到PLC，完成软硬件联调
能总结出PLC 的作用，看懂用PLC 实现开关量
控制的系统组成框图；
能按照电路图独立完成电路安装与检测；
任务1.1 认识PLC
任务描述及准备

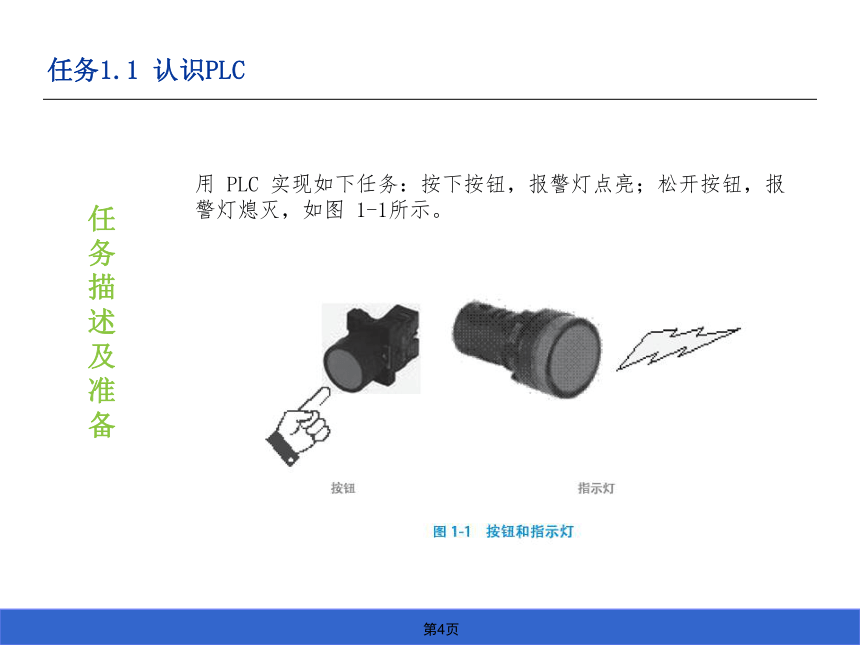

用 PLC 实现如下任务：按下按钮，报警灯点亮；松开按钮，报警灯熄灭，如图 1-1所示。
任务1.1 认识PLC
任务实施
一、认识元器件

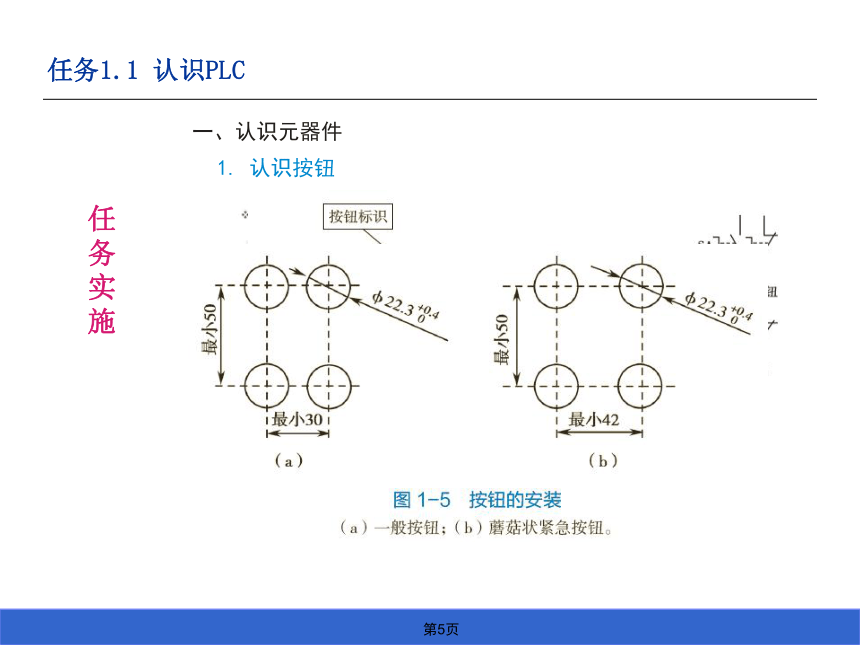

1. 认识按钮
任务1.1 认识PLC
任务实施
一、认识元器件
2. 认识指示灯
任务1.1 认识PLC
任务实施
一、认识元器件
3. 认识 PLC

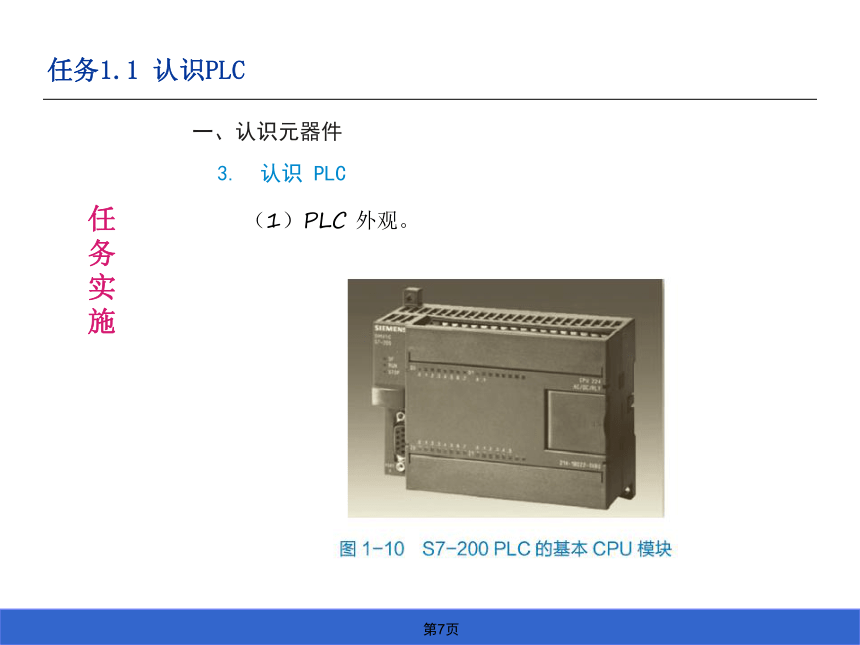

（1）PLC 外观。
任务1.1 认识PLC
任务实施
一、认识元器件
3. 认识 PLC

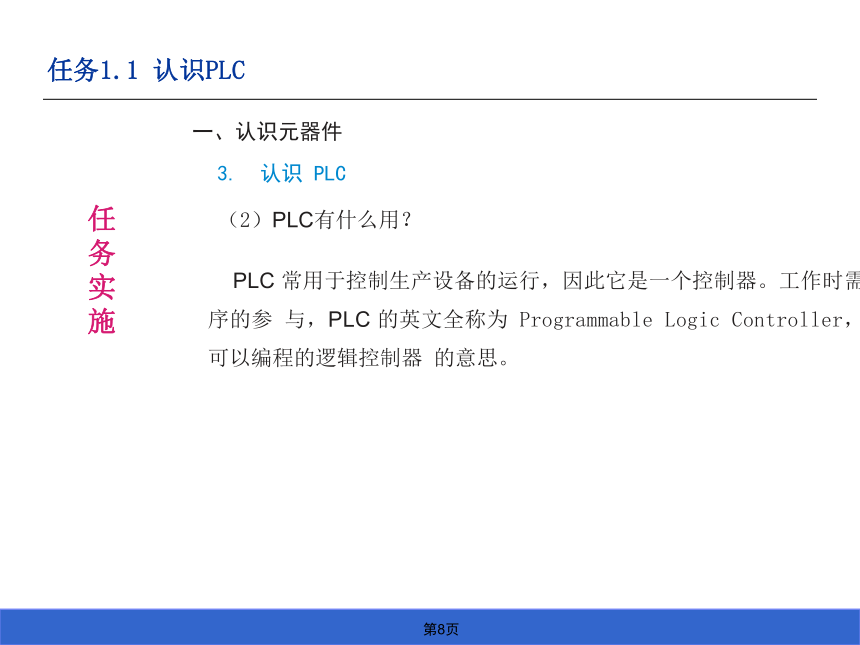

（2）PLC有什么用？
PLC 常用于控制生产设备的运行，因此它是一个控制器。工作时需要程序的参 与，PLC 的英文全称为 Programmable Logic Controller，就是可以编程的逻辑控制器 的意思。
任务1.1 认识PLC
任务实施
一、认识元器件
3. 认识 PLC

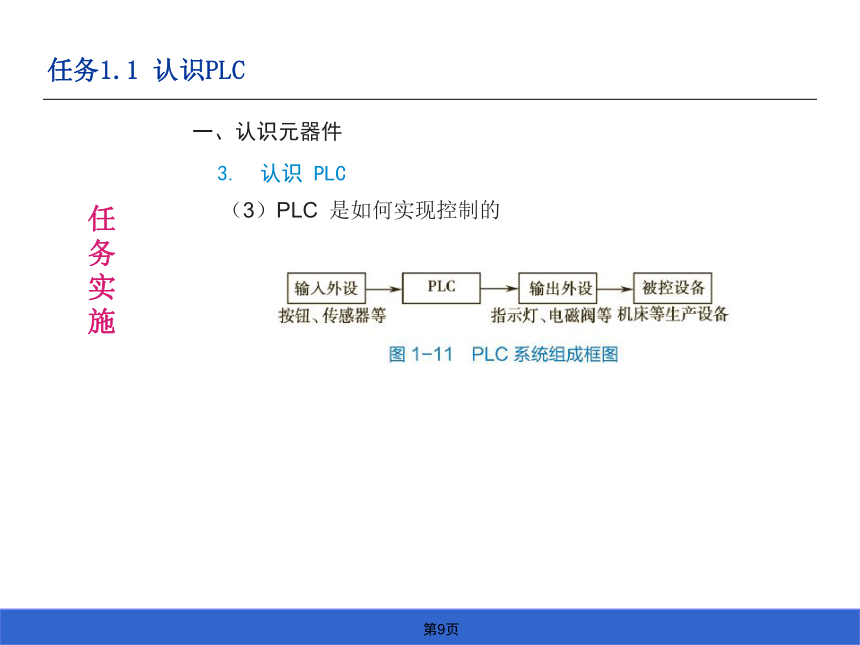

（3）PLC 是如何实现控制的
任务1.1 认识PLC
任务实施
一、认识元器件
3. 认识 PLC

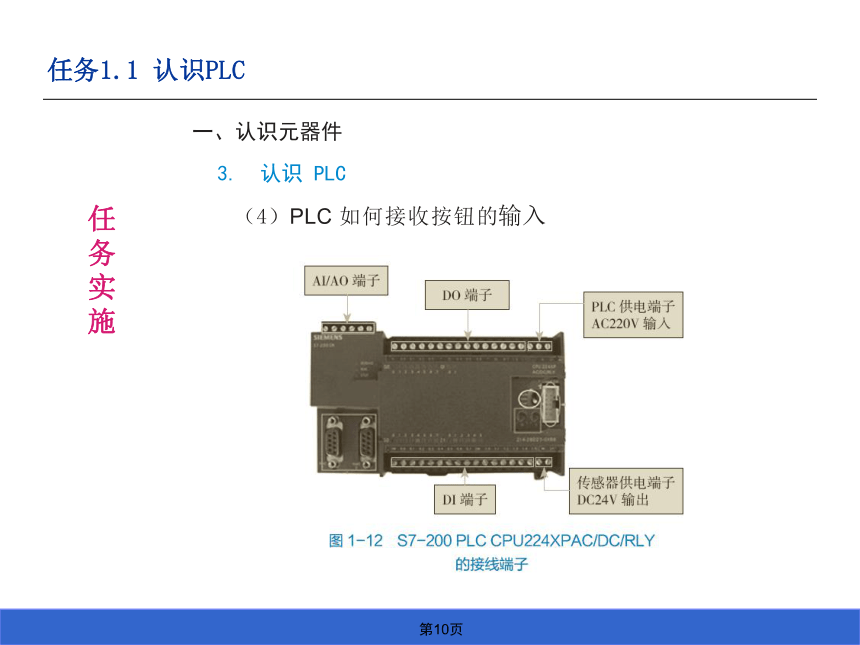

（4）PLC 如何接收按钮的输入
任务1.1 认识PLC
任务实施
一、认识元器件
3. 认识 PLC

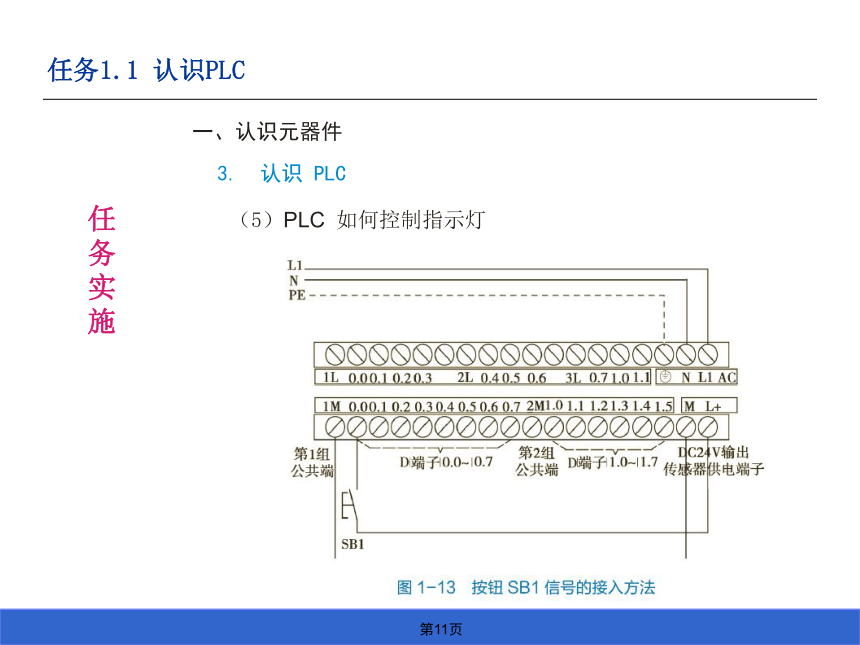

（5）PLC 如何控制指示灯
任务1.1 认识PLC
任务实施
一、认识元器件
3. 认识 PLC

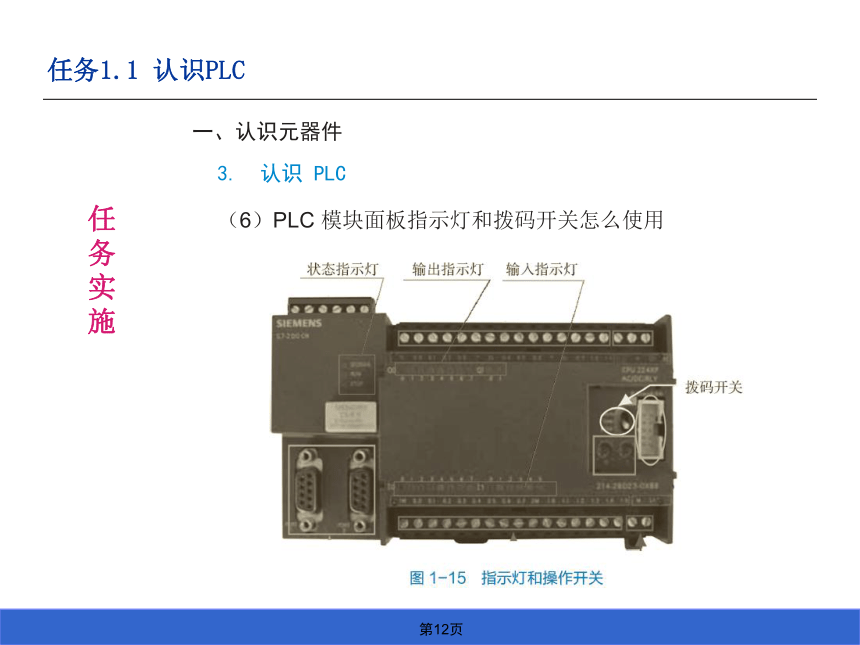

（6）PLC 模块面板指示灯和拨码开关怎么使用
任务1.1 认识PLC
任务实施
一、认识元器件
4. 认识设备上的电源
（1）PLC 控制系统需要何种的电源
① PLC 本身需要供电。
② 被控制的设备（如电动机）需要供电。
③ 其他设备。 这些设备
需要的电源常用的有：
① AC220V。
② AC380V。
③ DC24V。
任务1.1 认识PLC
任务实施
二、识读 PLC 控制电路
1. 识读 PLC 系统电气原理图
任务1.1 认识PLC
任务实施
二、识读 PLC 控制电路
2. 识读 PLC 系统电气布置接线图
任务1.1 认识PLC
任务实施
三、电路安装与接线
（1）外部电源进线与测试
（2）多孔板内配线与测试
任务1.1 认识PLC
任务实施
四、识读 PLC 控制程序
通过编程软件将编好的程序（图 1-19） 下 载 到 PLC 中 并 使 PLC 处 于 运 行 状 态， 当 按 下 按 钮（ 图 1-20）， 通过输入模块将输入映像寄存器 I0.0为 1，通过程序中的能流使，输出映像寄存器 Q0.0 为 1，再通过输出模块使指示灯点 亮；而当松开按钮后，I0.0 为 0，则 Q0.0 为 0，指示灯熄灭。
任务1.1 认识PLC
任务实施
五、编写和下载程序
A 编辑和修改程序。
B 编译程序。
C 将程序下载到 PLC 中，运行 PLC。
任务1.1 认识PLC
任务实施
六、调试程序
PLC 控制系统是硬件和软件协同工作的，在完成接线后，将编程好的程序下载到 PLC 中并使 PLC 处于运行状态。操作外部按钮，观察指示灯的明暗变化。
任务1.1 认识PLC
巩固练习
控制要求：现有 2 只按钮 SB1、SB2，2 个指示灯 HL1、HL2，欲按下 SB1 时，HL1 点亮；按下 SB2 时，HL2 点亮，先完成 I/O 分配，见表 1-12。
要求：
（1）画出电路原理图。
（2）编写程序。
（3）电路连接。
（4）软硬件调试实现以上功能。
任务1.1 认识PLC
知识拓展
一、PLC 的工作过程
PLC 的基本工作方式为循环扫描工作方式，其主要工作过程如图 1-21 所示。读 取输入和改写输出都是在一个扫描周期内集中性处理一次，而在其他阶段与外界不作 响应。
任务1.1 认识PLC
知识拓展
二、PLC 类型及输入 / 输出电路
1. 输入电路
任务1.1 认识PLC
知识拓展
二、PLC 类型及输入 / 输出电路
2. 输出模块
任务1.1 认识PLC
知识拓展
二、PLC 类型及输入 / 输出电路
3. PLC 类型
（1）AC/DC/RLY 型
（2）DC/DC/DC 型
任务1.1 认识PLC
知识拓展
三、关于 PLC 程序
1. PLC 的编程语言
任务1.1 认识PLC
知识拓展
三、关于 PLC 程序
2. S7-200 PLC 基本模块
S7-200 系列 PLC 基本模块的型号及可用资源见表 1-13，实际中可根据工程规模 的需要进行选择。
任务1.1 认识PLC
三、关于 PLC 程序
知识拓展
3. PLC 内部基本的数据存储区
常用存储区包括输入继电器 I、输出继电器 Q、内部继电器 M、定时器 T、计数 器 C、变量存储器 V 和特殊存储器 SM（常用的 SM0.0、SM0.1、SM0.5）等。
任务1.1 认识PLC
知识拓展
三、关于 PLC 程序
4. 输入指令和输出指令的规则
［ 例 1］ 触 点 串 联 指 令 的 应 用： 使 用 3 个 开 关 同 时 控 制 一 盏灯， 要 求 3 个 开 关 全 部 闭 合 时 灯 亮，其他情况灯灭。
控制程序的梯形图如图 1-27所示。 对应的指令表如图 1-28 所示，对应的功能块图如图 1-29 所示。
任务1.1 认识PLC
知识拓展
三、关于 PLC 程序
［ 例 2］触点并联指令的应 用， 使用 3 个 开 关控制一盏 灯， 要求任 一个开关闭合时灯都亮。 控 制 程 序 的 梯 形 图、指令表、功能块图程序如图 1-30 所示。
任务1.1 认识PLC
思考与练习题
1. 查表，S7-200 PLC CPU226CN 的 I/O 点数是多少？
2. 查表，数字量输入的信号为 1、信号为 0 时的电压范围是多少？
3. 查阅 S7-200 PLC 的硬件手册，了解常用的 CPU 模块、数字量扩展模块有哪些 型号？
4. PLC 工作时读取和改写数据的方式是什么？通过输入 / 输出映像寄存器读写数 据的优点是什么？
5. PLC 的操作模式有哪 3 种？通过编程软件改变 PLC 的操作模式时，要求 PLC 前面板的模式开关在什么位置？
任务1.1 （完）
