(共33张PPT)
项目2 用 PLC 控制
电动机的运转
任务 2.1 电动机的启停控制
任务 2.2 电动机的正反转控制
任务 2.3 电动机的 Y-Δ 启动控制
电器与PLC控制技术

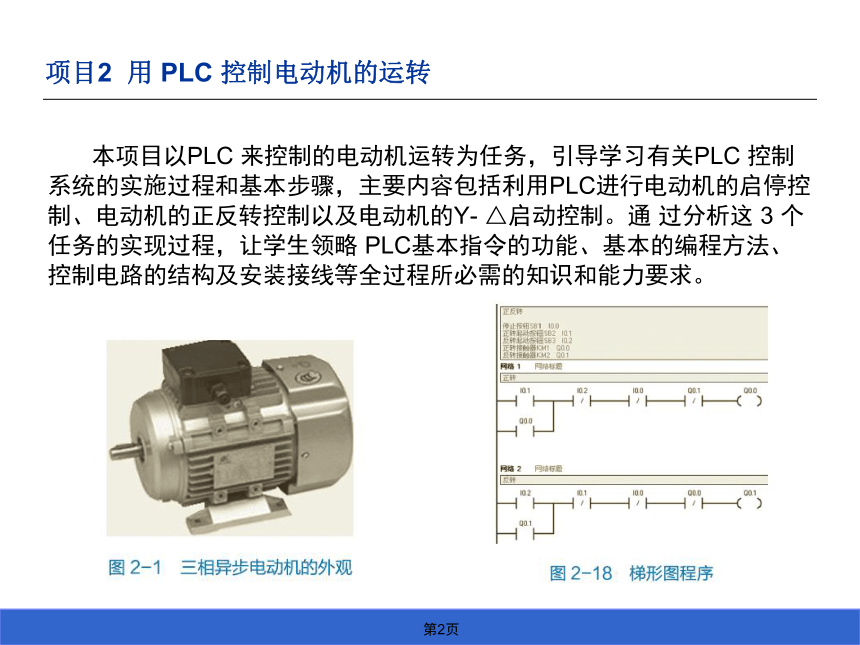

本项目以PLC 来控制的电动机运转为任务，引导学习有关PLC 控制系统的实施过程和基本步骤，主要内容包括利用PLC进行电动机的启停控制、电动机的正反转控制以及电动机的Y- △启动控制。通 过分析这 3 个任务的实现过程，让学生领略 PLC基本指令的功能、基本的编程方法、控制电路的结构及安装接线等全过程所必需的知识和能力要求。
项目2 用 PLC 控制电动机的运转
任务2.3　电动机的Y- △启动控制

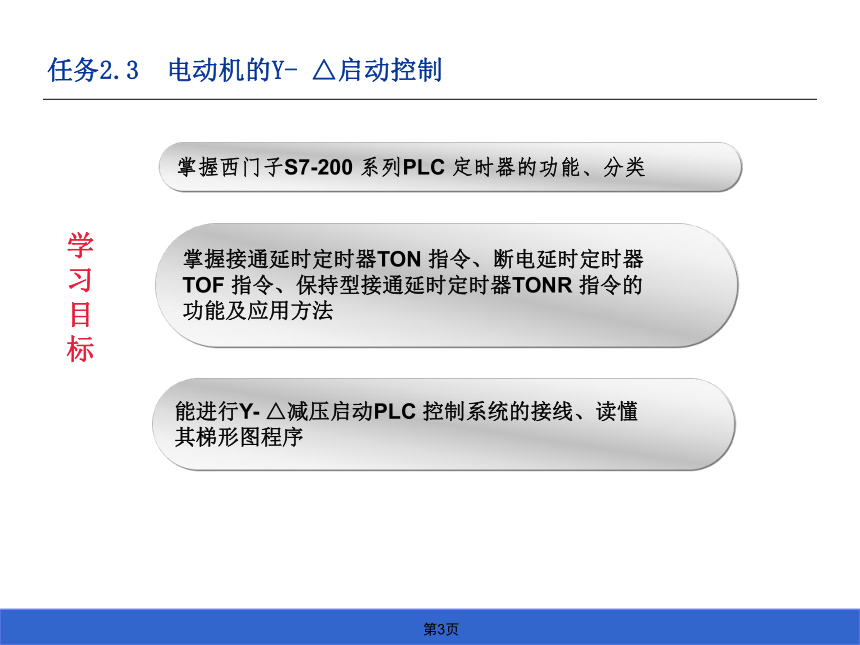

掌握西门子S7-200 系列PLC 定时器的功能、分类
掌握接通延时定时器TON 指令、断电延时定时器
TOF 指令、保持型接通延时定时器TONR 指令的
功能及应用方法
学习目标
能进行Y- △减压启动PLC 控制系统的接线、读懂
其梯形图程序
任务2.3　电动机的Y- △启动控制

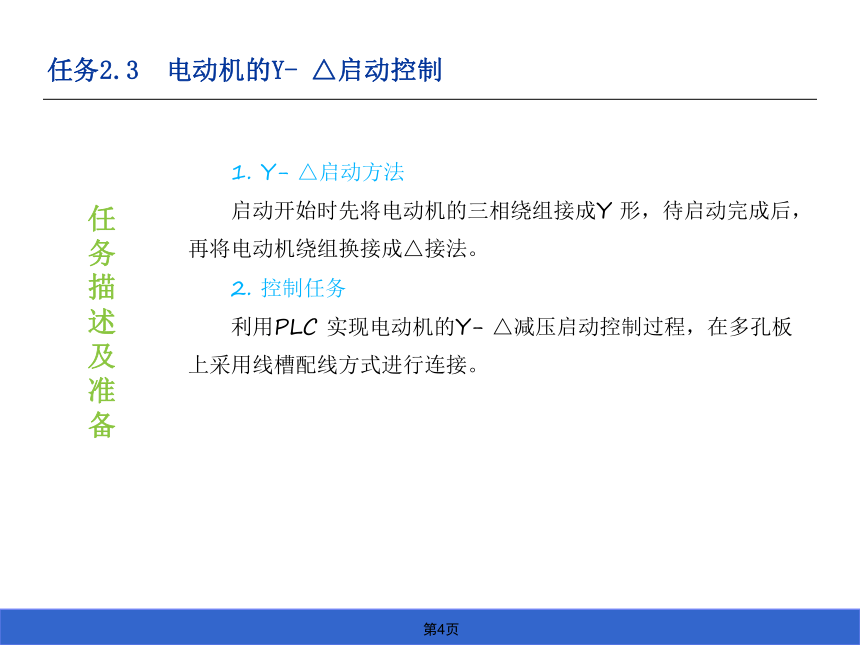

任务描述及准备
1. Y- △启动方法
启动开始时先将电动机的三相绕组接成Y 形，待启动完成后，再将电动机绕组换接成△接法。
2. 控制任务
利用PLC 实现电动机的Y- △减压启动控制过程，在多孔板上采用线槽配线方式进行连接。
任务2.3　电动机的Y- △启动控制
任务实施
一、定时器指令认知

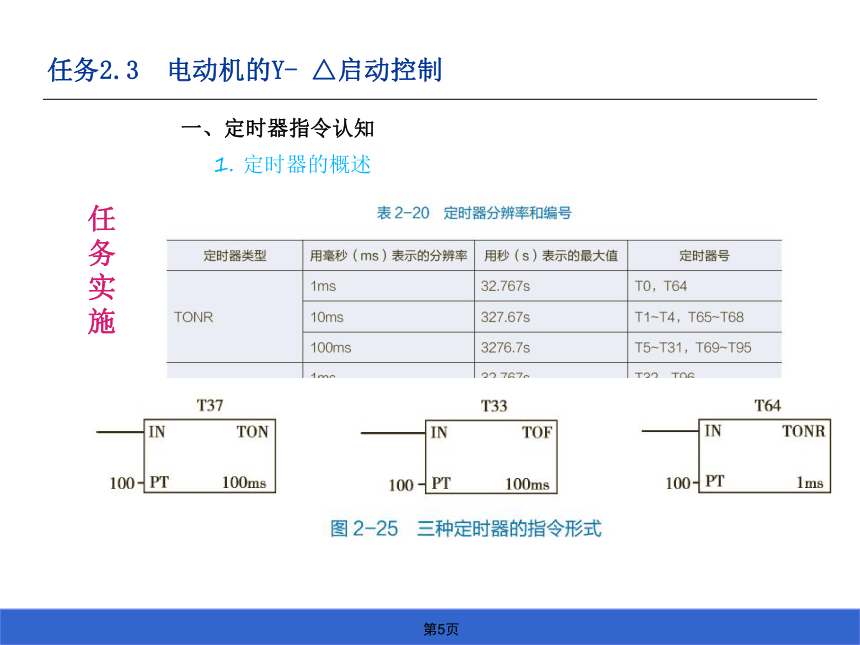

1. 定时器的概述
任务2.3　电动机的Y- △启动控制
任务实施
一、定时器指令认知
2. 定时器的指令功能及用法

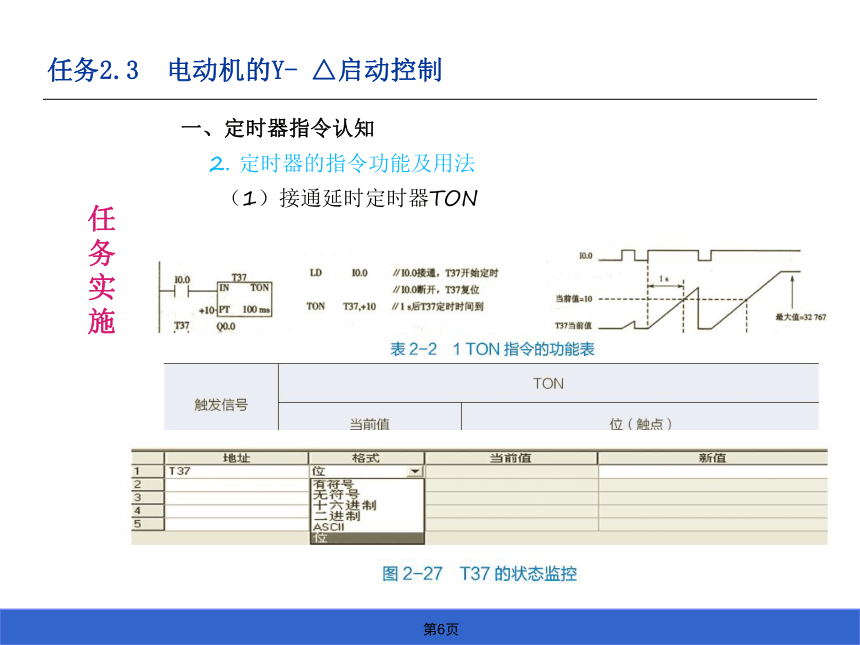

（1）接通延时定时器TON
任务2.3　电动机的Y- △启动控制
任务实施
一、定时器指令认知
2. 定时器的指令功能及用法

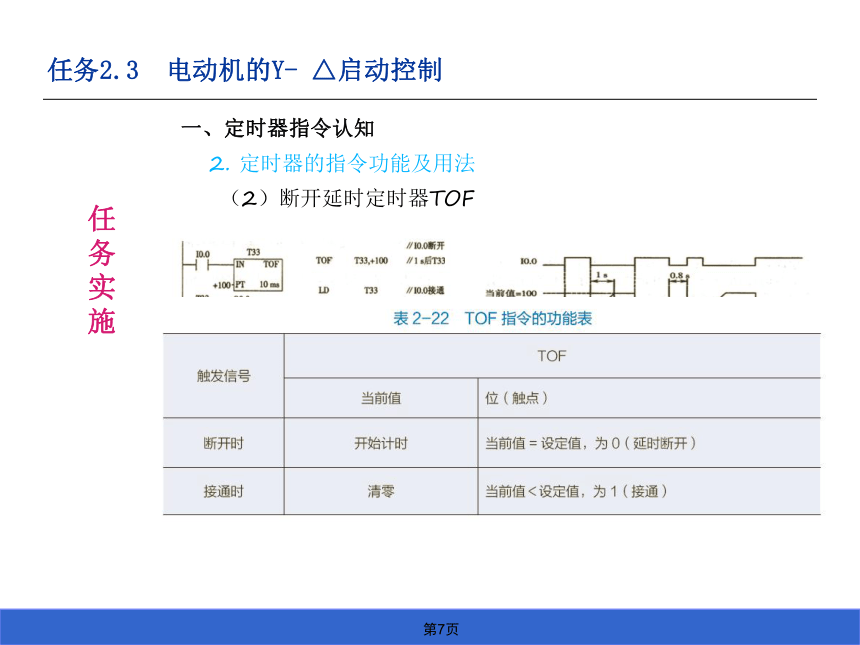

（2）断开延时定时器TOF
任务2.3　电动机的Y- △启动控制
任务实施
一、定时器指令认知
2. 定时器的指令功能及用法

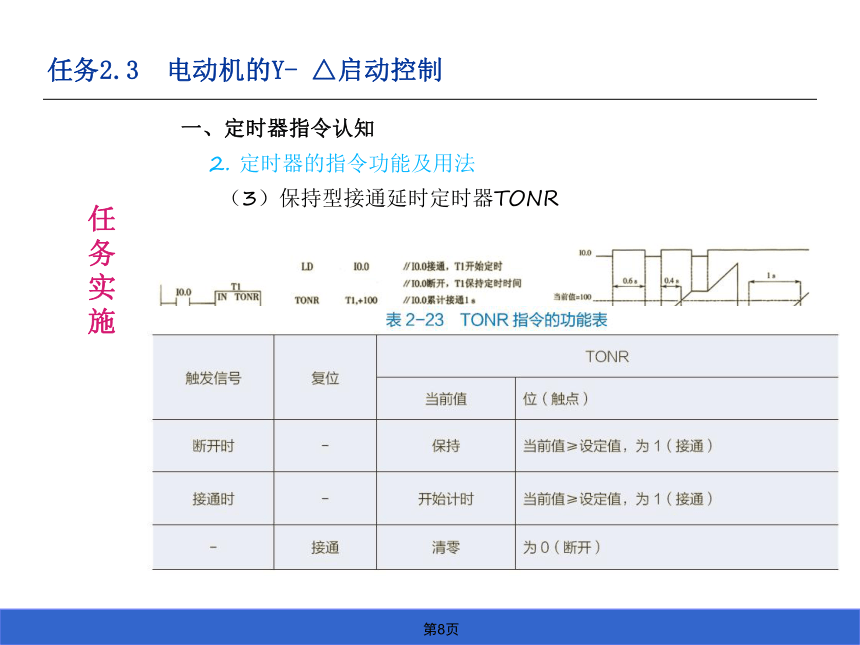

（3）保持型接通延时定时器TONR
任务2.3　电动机的Y- △启动控制
任务实施
一、定时器指令认知

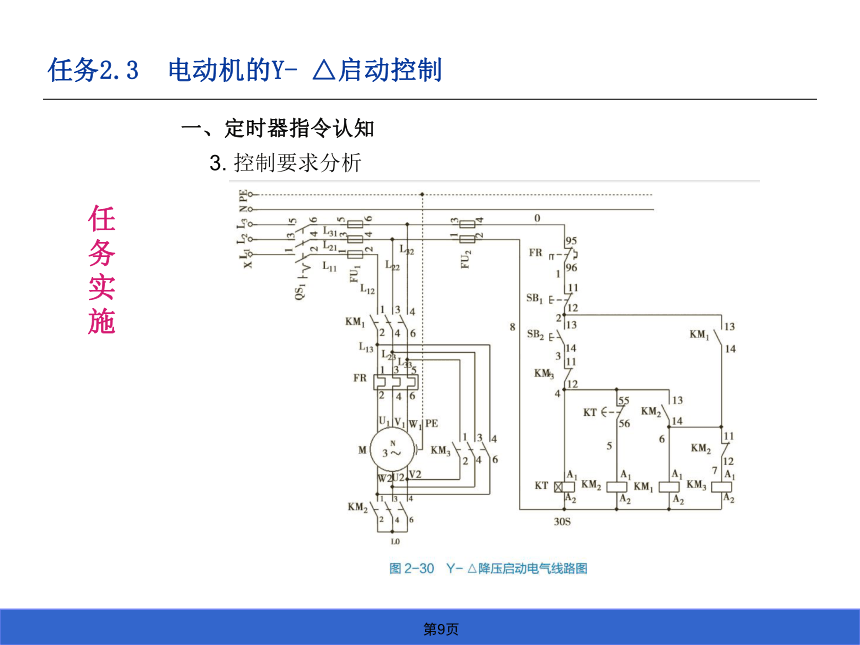

3. 控制要求分析
任务2.3　电动机的Y- △启动控制
任务实施
二、识读电路原理图

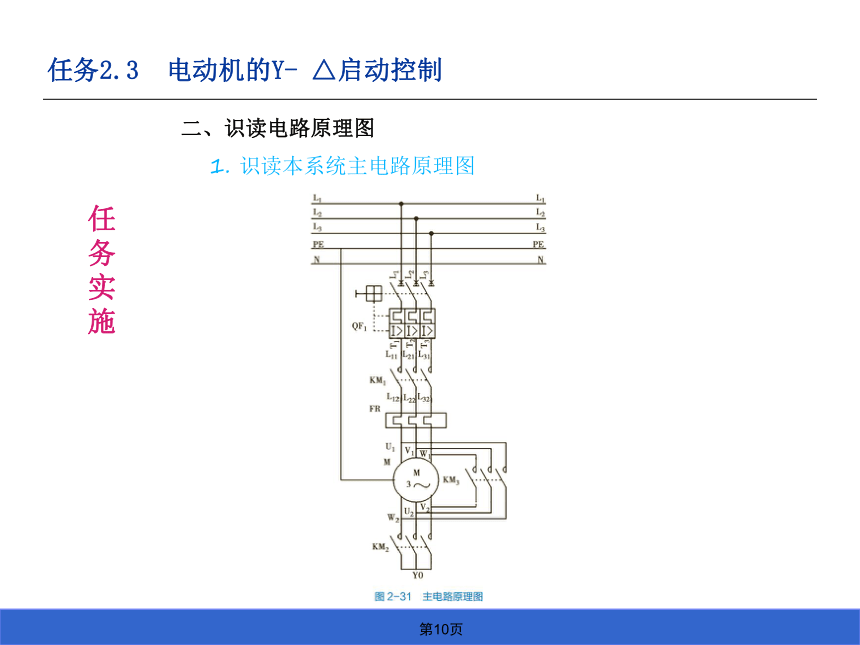

1. 识读本系统主电路原理图
任务2.3　电动机的Y- △启动控制
任务实施
二、识读电路原理图

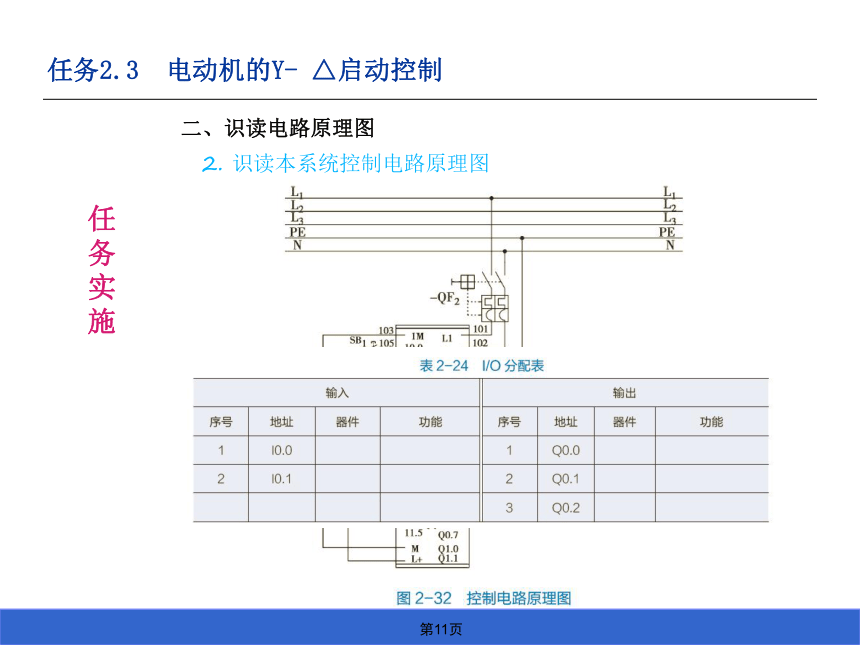

2. 识读本系统控制电路原理图
任务2.3　电动机的Y- △启动控制
任务实施
二、识读电路原理图
3. 识读电路布置和接线图

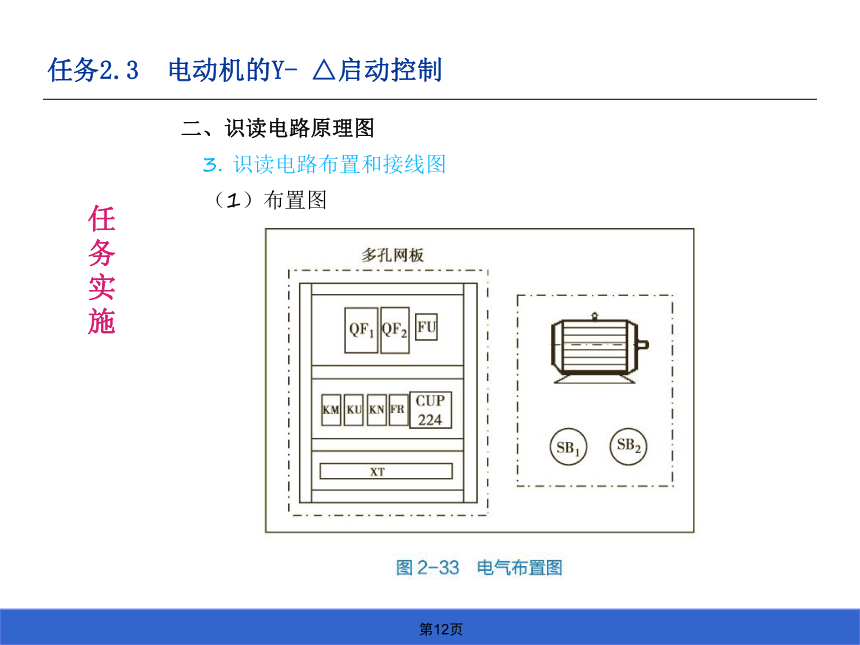

（1）布置图
任务2.3　电动机的Y- △启动控制
任务实施
二、识读电路原理图
3. 识读电路布置和接线图
任务2.3　电动机的Y- △启动控制
任务实施
三、电路安装与接线
1. 安装元器件
按照如图2-33所示的相对位置将元器件安装在导轨上。
任务2.3　电动机的Y- △启动控制
任务实施
三、电路安装与接线
2. 电气配线与测试
（1）电源进线的配线与测试
（2）多孔板内配线与测试
任务2.3　电动机的Y- △启动控制
任务实施
四、识读PLC 程序
任务2.3　电动机的Y- △启动控制
任务实施
五、程序调试
1. 非致命性错误
任务2.3　电动机的Y- △启动控制
任务实施
五、程序调试
2. 程序调试
可通过程序状态监控或状态表监控方式调试程序的执行过程。
（1）接线检查无误后接通电源并下载运行程序。
（2）按启动按钮SB1，KM1、KM2 吸合，电动机Y 接法启动。
（3）T37 延时时间到5s 后，电动机换接成△运行。
任务2.3　电动机的Y- △启动控制
巩固练习
控制要求：
现要求使用置复位指令来改写程序，并实现电动机的Y- △角启动控制。
完成：编写程序并调试实现控制功能。
任务2.3　电动机的Y- △启动控制
知识拓展
一、延时接通、延时断开电路
任务2.3　电动机的Y- △启动控制
知识拓展
二、长延时电路
任务2.3　电动机的Y- △启动控制
知识拓展
三、认知致命错误
1. 致命错误
2. 解决方法
3. PLC 信息查询
任务2.3　电动机的Y- △启动控制
思考与练习题
1. CPU214 型PLC 共有（ ）个定时器。
2. 定时器的寻址依赖所用指令，带位操作数的指令存取位值，带字操作数的指令
存取当前值。 （ ）
3. 定时器定时时间长短取决于定时分辨率。 （ ）
4. TONR 的启动输入端IN 由“1”变“0”时定时器复位。 （ ）
任务2.3　电动机的Y- △启动控制
思考与练习题
5. 根据时序图2-40，设计梯形图。
任务2.3　电动机的Y- △启动控制
思考与练习题
6. 根据时序图2-41，设计梯形图。
任务2.3　电动机的Y- △启动控制
思考与练习题
7. 两台电动机M1、M2 的顺序起停控制。控制要求：当按下启动按钮，经20s 后M1 自动启动，经30s 后M2 自动启动，按下停止按钮后M1 立即停止，经20s 后M2 自动停止。
任务2.3 （完）
项目2 用 PLC 控制电动机的运转
职业技能鉴定指导
一、本项目所对应的职业技能鉴定知识技能点
1. 基本位指令、置复位指令及脉冲指令的功能与用法。
2. 接通延时定时器TON 指令、断电延时定时器TOF 指令、保持型接通延时定时。
器TONR 指令的功能及应用方法。
3. 利用基本指令编写和修改三相异步电动机正反转、Y- △启动控制的程序。
4. 了解PLC 控制系统的抗干扰措施。
5. 编程软件的主要功能和使用。
项目2 用 PLC 控制电动机的运转
职业技能鉴定指导
二、维修电工中级申报条件（应具备下列条件之一）
1. 取得本职业初级职业资格证书后，连续从事本职业工作2 年以上，经本职业中级正规培训达到规定学时数，并取得结业证书。
2. 取得本职业初级职业资格证书后，连续从事本职业工作5 年以上。
3. 连续从事本职业工作7 年以上。
4. 取得经人力资源和社会保障部门审核认定的、以中级技能为培养目标的中等及以上职业学校本职业（专业）毕业证书。
项目2 用 PLC 控制电动机的运转
职业技能鉴定指导
三、基础理论题
1. 设计一个照明灯控制程序，要求只要有人按下按钮（I0.0），灯光（Q0.0）即
可维持亮30s，如在30s 内再次按下，时间重新计算，即最后一次按下灯光可维持
亮30s。
2. 定时器的3 种类型分别是（ ）、（ ）和（ ）。
3. 在PLC 运行时，总为ON 的特殊存储器位是（ ）。
A. SM1.0 B. SM0.1 C. SM0.0 D. SM1.1
4. CPU214 型PLC 数据存储器容量为（ ）。
A. 2KB B. 2.5KB C. 1KB D. 5KB
项目2 用 PLC 控制电动机的运转
职业技能鉴定指导
三、基础理论题
5. 定时器预设值PT 采用的寻址方式为（ ）。
A. 位寻址 B. 字寻址 C. 字节寻址 D. 双字寻址
6. PLC 的上升沿指令可以（ ）。
A. 隔离输出
B. 防止输入信号抖动
C. 延时
D. 快速输入
7. 继电器输出型的S7-200 PLC 可以（ ）。
A. 输出高速脉冲
B. 直接驱动交流电动机
C. 驱动大功能负载
D. 控制额定电流的交直流负载
项目2 用 PLC 控制电动机的运转
职业技能鉴定指导
三、基础理论题
8. 已知给出某个控制程序的梯形图的形式，如图2-42 所示，将其转换为语句表的形式
项目2 （完）
