项目5 用变频器控制
电机调速
任务 5.1 西门子 MM420 变频器试运行
任务 5.2 电机正反转变频调速控制
任务 5.3 用PLC 实现多段速控制
电器与PLC控制技术

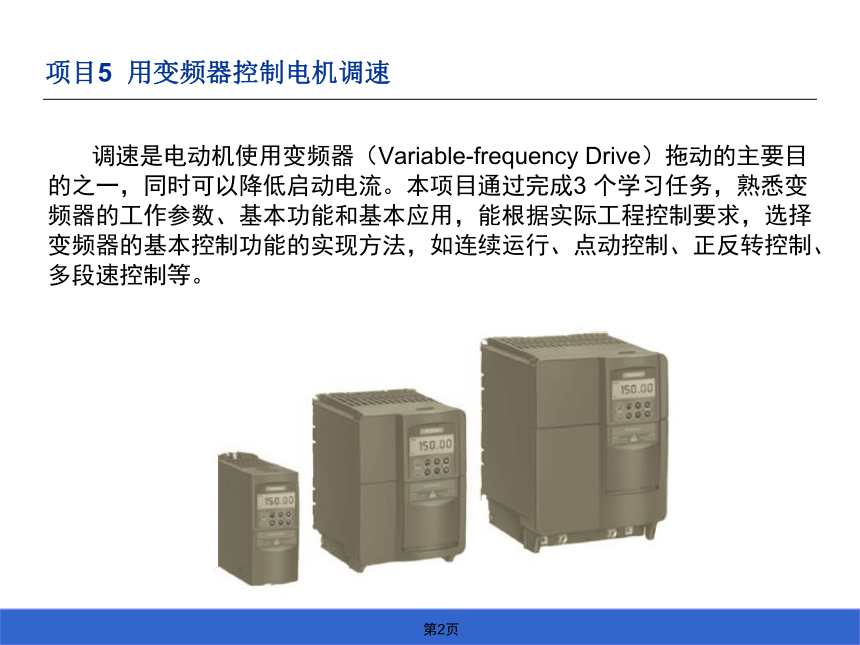

调速是电动机使用变频器（Variable-frequency Drive）拖动的主要目的之一，同时可以降低启动电流。本项目通过完成3 个学习任务，熟悉变频器的工作参数、基本功能和基本应用，能根据实际工程控制要求，选择变频器的基本控制功能的实现方法，如连续运行、点动控制、正反转控制、多段速控制等。
项目5 用变频器控制电机调速
任务5.2　电动机的正反转控制

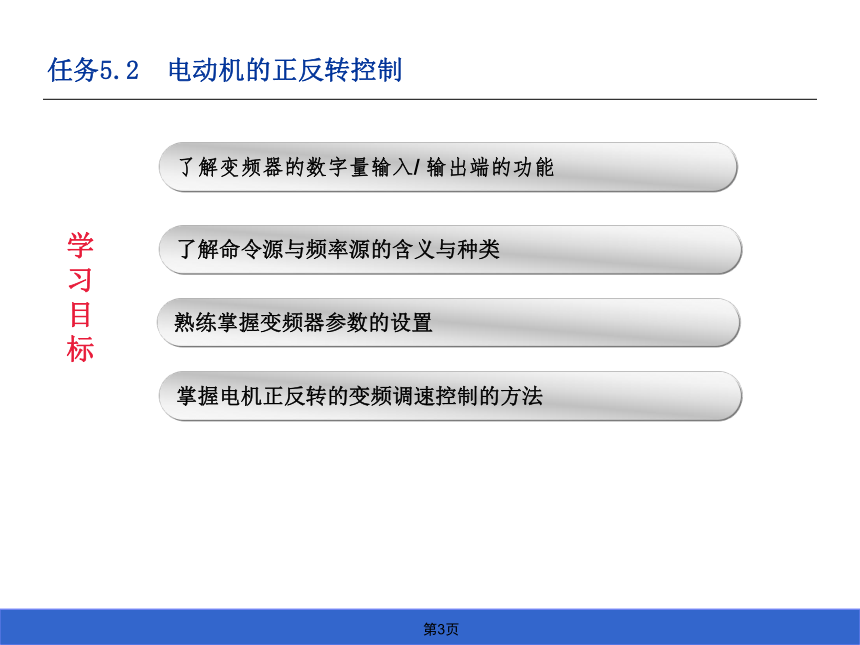

了解变频器的数字量输入/ 输出端的功能
了解命令源与频率源的含义与种类
学习目标
熟练掌握变频器参数的设置
掌握电机正反转的变频调速控制的方法
任务5.2　电动机的正反转控制
任务描述及准备

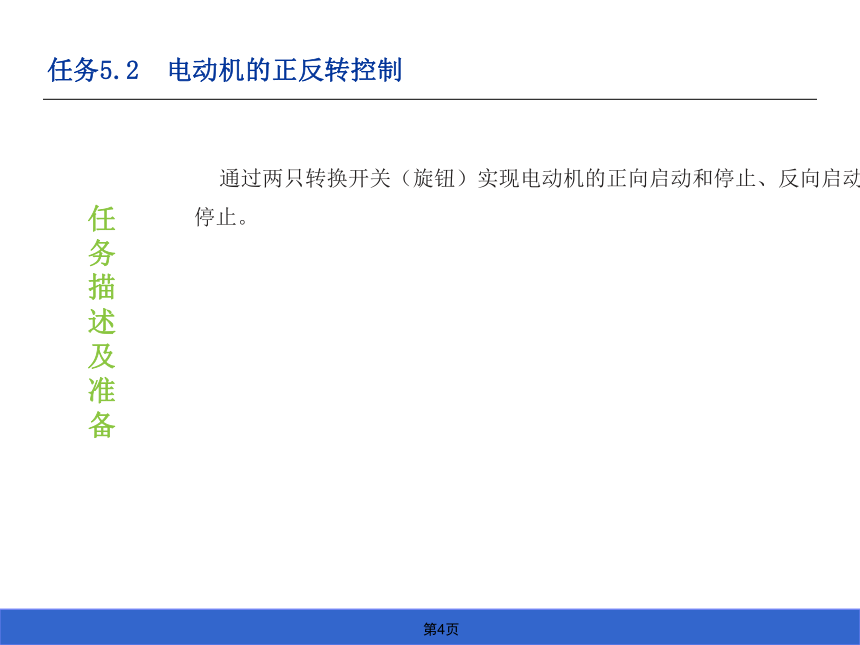

通过两只转换开关（旋钮）实现电动机的正向启动和停止、反向启动和停止。
任务5.2　电动机的正反转控制
任务实施

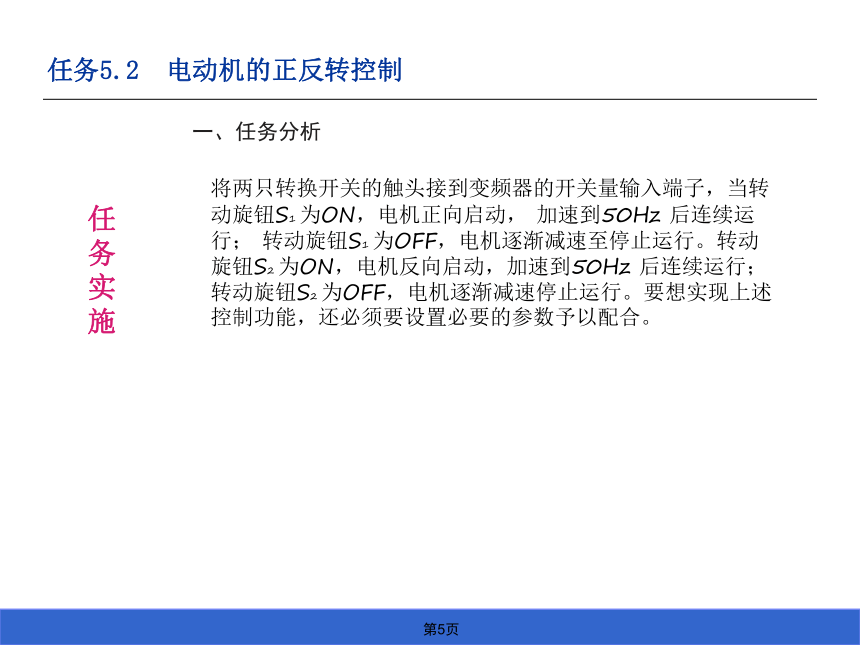

一、任务分析
将两只转换开关的触头接到变频器的开关量输入端子，当转动旋钮S1 为ON，电机正向启动， 加速到50Hz 后连续运行； 转动旋钮S1 为OFF，电机逐渐减速至停止运行。转动旋钮S2 为ON，电机反向启动，加速到50Hz 后连续运行；转动旋钮S2 为OFF，电机逐渐减速停止运行。要想实现上述控制功能，还必须要设置必要的参数予以配合。
任务5.2　电动机的正反转控制
任务实施

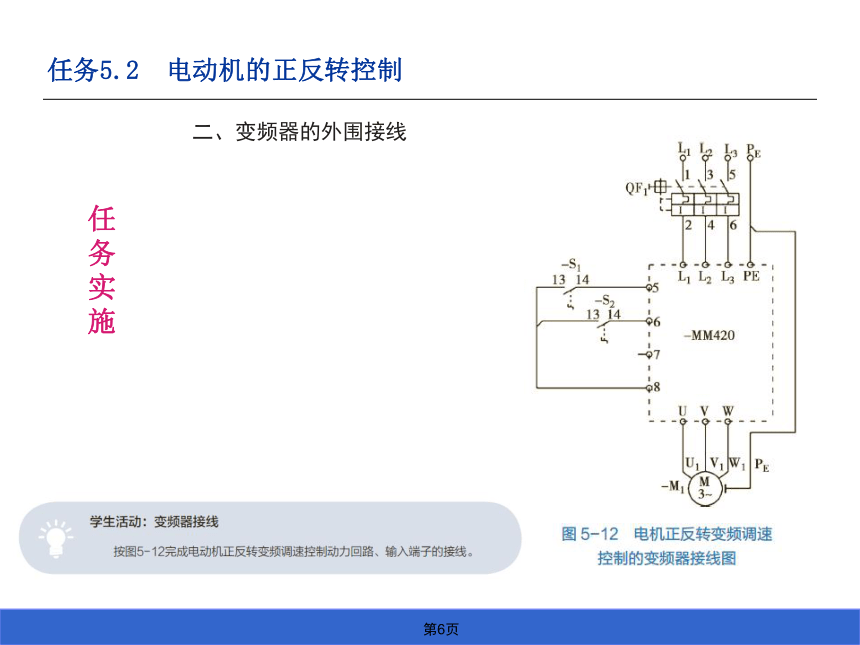

二、变频器的外围接线
任务5.2　电动机的正反转控制
任务实施

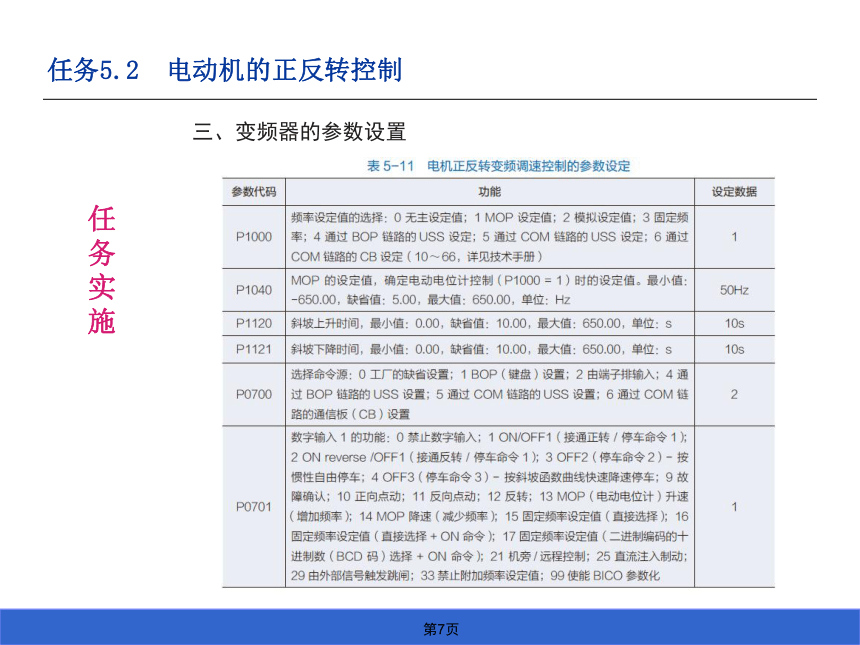

三、变频器的参数设置
任务5.2　电动机的正反转控制
任务实施

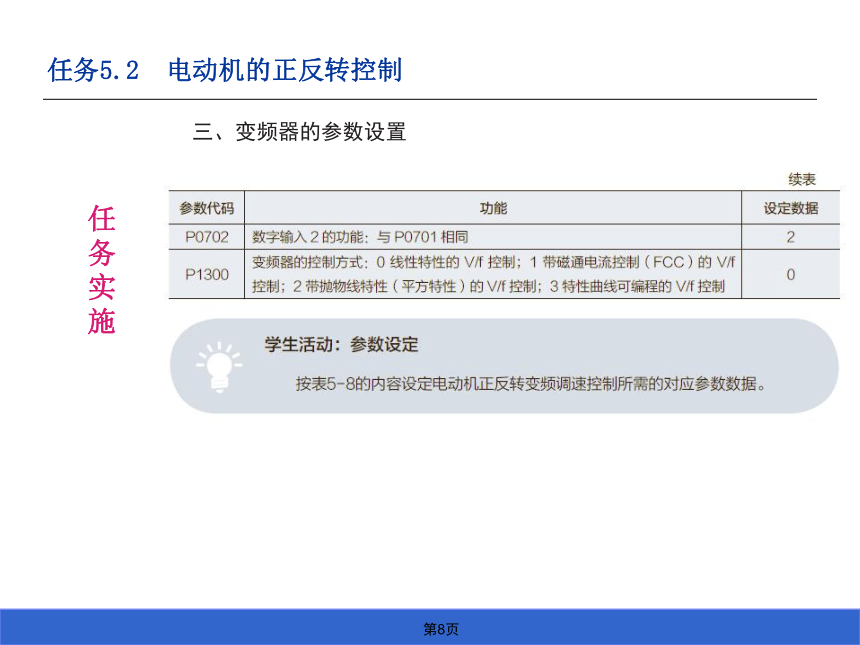

三、变频器的参数设置
任务5.2　电动机的正反转控制
任务实施

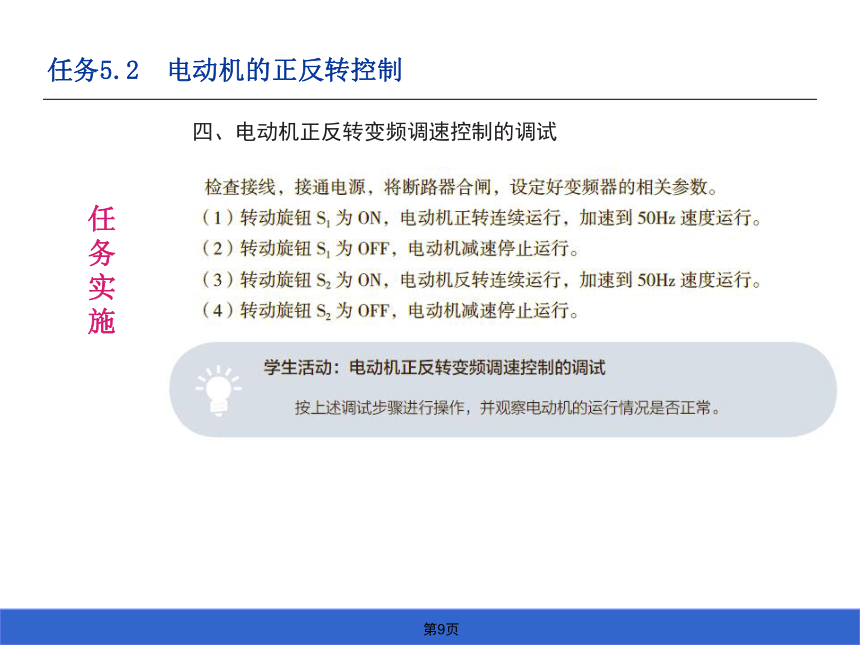

四、电动机正反转变频调速控制的调试
任务5.2　电动机的正反转控制
巩固练习
控制要求：（1）转换开关S2 为OFF 时，转动旋钮S1 为ON，电动机正向启动，加速到50Hz运行；转动旋钮S1 为OFF，电机减速停止运行。
（2）转换开关S2 为ON 时，转动旋钮S1 为ON，电动机反向启动，加速到50Hz运行；转动旋钮S1 为OFF，电动机减速停止运行。
（3）加减速时间为10s。
完成：
（1）按如图5-13 所示进行变频器控制电路的接线。
（2）完成参数设置并进行功能调试。
任务5.2　电动机的正反转控制
巩固练习
任务5.2　电动机的正反转控制
巩固练习
任务5.2　电动机的正反转控制
巩固练习
任务5.2　电动机的正反转控制
思考与练习题
任务5.2 （完）
任务5.3　用PLC 实现多段速控制
学会定义多功能输入端的段速功能，能进行多段速
速度指令的定义
学会多段速控制中PLC 与变频器之间的开关量传
递及正确连接
学习目标
能读懂与多段速控制功能配合的PLC 程序
任务5.3　用PLC 实现多段速控制
任务描述及准备
使用变频器外部接线端子、PLC 控制器实现多段速控制。要求的电机运行频率如图5-14 所示。通过3 只转换开关选择变频器不同的输出频率，实现电动机多段速输出。
任务5.3　用PLC 实现多段速控制
任务实施
一、任务分析
通过3 只转换开关S1、S2、S3 的触头控制DIN1（5）、DIN2（6）、DIN3（7）的“0”“1”状态，配合参数设置实现电动机的多段速控制。具体转速与转换开关的对应关系为：
（1）转换开关S3、S2、S1 为OFF，即000 状态，电动机停止运行。
（2）转换开关S1 为ON，即001 状态，电动机运行频率为15Hz。
（3）转换开关S2 为ON，即010 状态，电动机运行频率为30Hz。
（4）转换开关S2、S1 为ON，即011 状态，电动机运行频率为50Hz。
（5）转换开关S3 为ON，即100 状态，电动机运行频率为20Hz。
（6）转换开关S3、S1 为ON，即101 状态，电动机运行频率为-25Hz。
（7）转换开关S3、S2 为ON，即110 状态，电动机运行频率为-45Hz。
（8）转换开关S3、S2、S1 为ON，即111 状态，电动机运行频率为-10Hz。
任务5.3　用PLC 实现多段速控制
任务实施
二、识读PLC、变频器的外围接线
任务5.3　用PLC 实现多段速控制
任务实施
三、变频器的参数设置
任务5.3　用PLC 实现多段速控制
任务实施
四、识读PLC 程序
任务5.3　用PLC 实现多段速控制
任务实施
五、实现多段速功能调试
任务5.3　用PLC 实现多段速控制
巩固练习
控制要求：
利用两只按钮控制多段速输出，分别为“段号加1”和“段号减1”功能，将8段速对应的频率为0、15、30、50、20、-10、-25、-35HZ（负值表示反向）通过P1001 ～ P1007 设置，每按一次按钮改变一次段号，实现多段速控制。段号值由MB10数据存储区保存。
要求：
（1）读懂图5-17 所示的程序。
（2）完成I/O 分配，并与程序对应。
（3）画出变频器外围接线图并完成接线。
（4）设置必要的参数。
（5）完成功能调试。
任务5.3　用PLC 实现多段速控制
知识拓展
一、多段速控制方式
任务5.3　用PLC 实现多段速控制
知识拓展
二、控制系统的抗干扰措施
1.抑制电源干扰
2. 采取接地措施
3. 合理布线
4. 电感负载的保护措施
任务5.3　用PLC 实现多段速控制
思考与练习题
项目2 （完）
