项目三：装卸搬运设备应用
任务5：电动叉车操作与保养
任务展示
任务准备
任务执行
任务评价
拓展提升
任务五
叉车驾驶员按指定场地进行作业。要求：
1、叉车驾驶中不允许挂高速档；
2、叉车驾驶过程中轮胎不得压线或超出指定区域；
3、叉车驾驶过程中不得撞到或撞倒障碍物；
4、作业完成后，将叉车驶回“车库”，车辆不得超出“车库”边界。

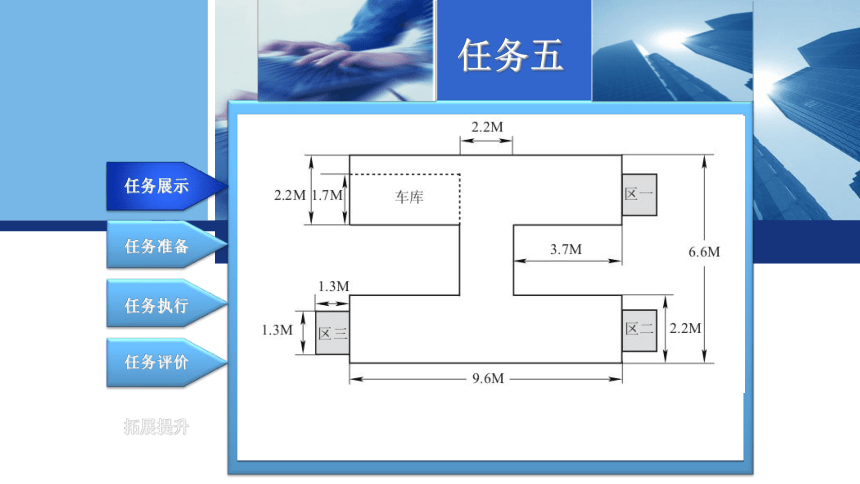

5、作业结束后，对电动叉车进行日常维护保养。指定路线如下所示：
（1）从车库出车到【区一】叉取一个空托盘放置在【区三】的指定位置；
（2）到【区二】取一个载货托盘（2层货物）到【区三】进行托盘堆叠示；
（3）托盘堆叠完成后，将叉车驶回车库。
任务展示
任务准备
任务执行
任务评价
任务五
任务准备1：电动叉车由哪几部分构成？
电动叉车由动力装置、电气设备、工作装置、轮式底盘、车身5大部分组成。
任务展示
任务准备
任务执行
任务评价
任务五
任务准备1：电动叉车由哪几部分构成？

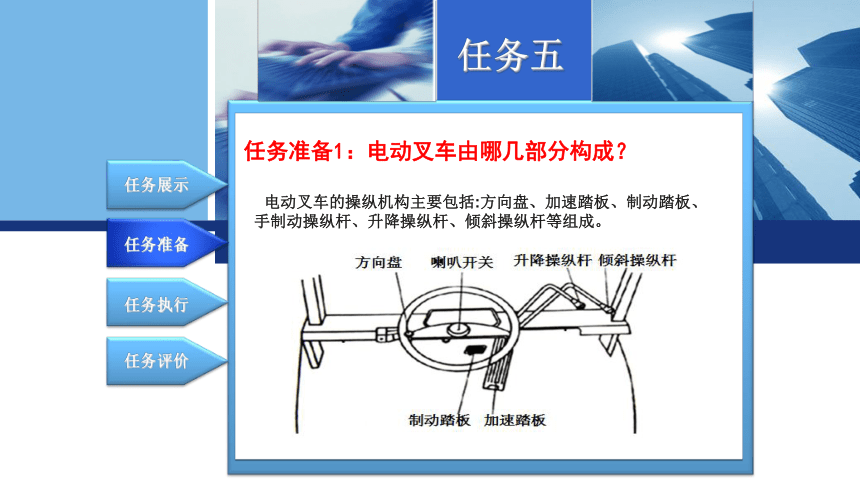

电动叉车的操纵机构主要包括:方向盘、加速踏板、制动踏板、手制动操纵杆、升降操纵杆、倾斜操纵杆等组成。
任务展示
任务准备
任务执行
任务评价
任务五
任务准备1：电动叉车由哪几部分构成？
电动叉车仪表面板布置：
任务展示
任务准备
任务执行
任务评价
任务五
任务准备2：电动叉车安全操作注意事项有哪些？
为确保人身设备安全，叉车学员在叉车操作过程中应遵守下列注意事项：
（1）只有经过培训并在持有驾驶执照的叉车教练指导下才允许操作叉车；
（2）在开车前检查各控制和警报装置，如发现损坏或有缺陷时，应在修理后操作；
（3）检查护顶架、挡货架，如发现损坏或有缺陷时，应及时修理或更换；
（4）上、下叉车时请使用叉车的安全踏板和安全扶手；
（5）坐稳后方可操作叉车，启动前调整好座椅位置，方便手、脚操纵。
任务展示
任务准备
任务执行
任务评价
任务五

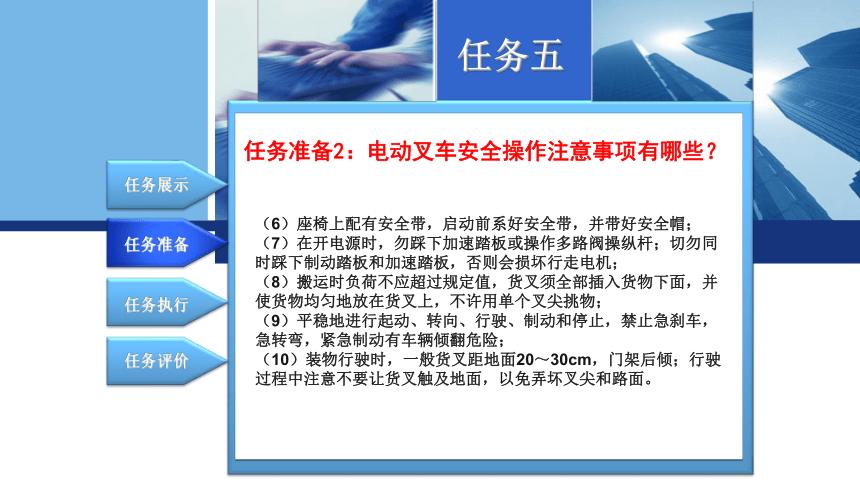

任务准备2：电动叉车安全操作注意事项有哪些？
（6）座椅上配有安全带，启动前系好安全带，并带好安全帽；
（7）在开电源时，勿踩下加速踏板或操作多路阀操纵杆；切勿同时踩下制动踏板和加速踏板，否则会损坏行走电机；
（8）搬运时负荷不应超过规定值，货叉须全部插入货物下面，并使货物均匀地放在货叉上，不许用单个叉尖挑物；
（9）平稳地进行起动、转向、行驶、制动和停止，禁止急刹车，急转弯，紧急制动有车辆倾翻危险；
（10）装物行驶时，一般货叉距地面20～30cm，门架后倾；行驶过程中注意不要让货叉触及地面，以免弄坏叉尖和路面。
任务展示
任务准备
任务执行
任务评价
任务五

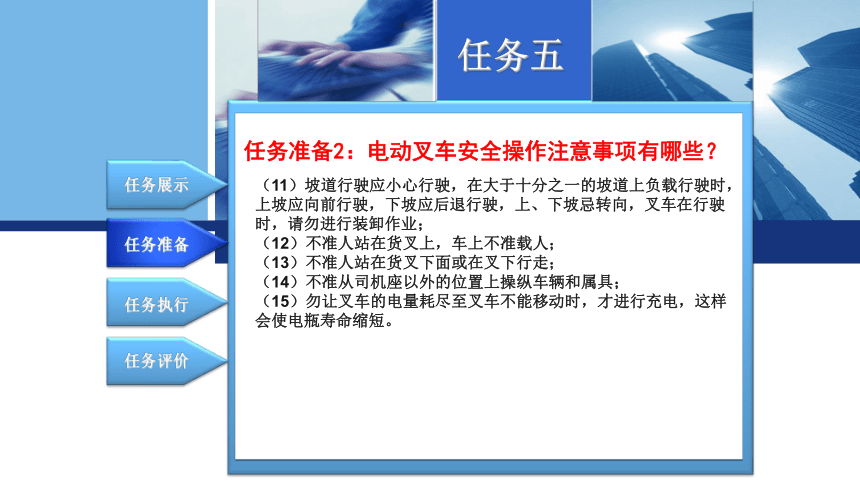

任务准备2：电动叉车安全操作注意事项有哪些？
（11）坡道行驶应小心行驶，在大于十分之一的坡道上负载行驶时，上坡应向前行驶，下坡应后退行驶，上、下坡忌转向，叉车在行驶时，请勿进行装卸作业；
（12）不准人站在货叉上，车上不准载人；
（13）不准人站在货叉下面或在叉下行走；
（14）不准从司机座以外的位置上操纵车辆和属具；
（15）勿让叉车的电量耗尽至叉车不能移动时，才进行充电，这样会使电瓶寿命缩短。
任务展示
任务准备
任务执行
任务评价
任务五

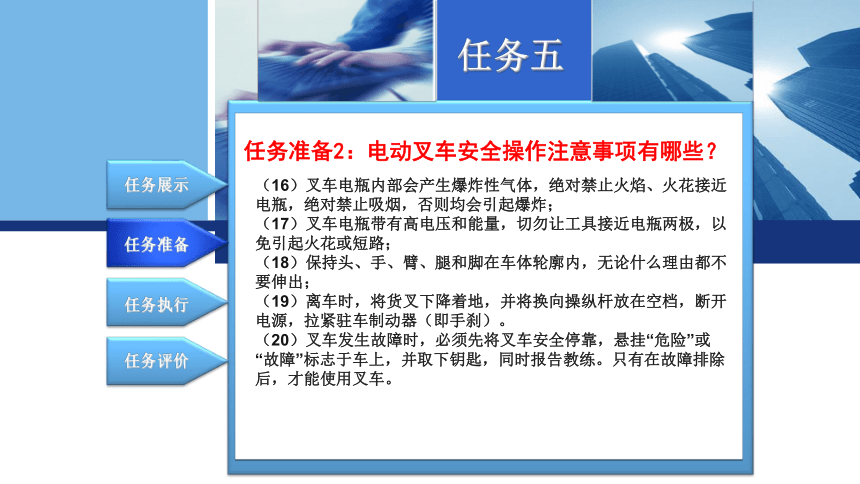

任务准备2：电动叉车安全操作注意事项有哪些？
（16）叉车电瓶内部会产生爆炸性气体，绝对禁止火焰、火花接近电瓶，绝对禁止吸烟，否则均会引起爆炸；
（17）叉车电瓶带有高电压和能量，切勿让工具接近电瓶两极，以免引起火花或短路；
（18）保持头、手、臂、腿和脚在车体轮廓内，无论什么理由都不要伸出；
（19）离车时，将货叉下降着地，并将换向操纵杆放在空档，断开电源，拉紧驻车制动器（即手刹）。
（20）叉车发生故障时，必须先将叉车安全停靠，悬挂“危险”或“故障”标志于车上，并取下钥匙，同时报告教练。只有在故障排除后，才能使用叉车。
任务展示
任务准备
任务执行
任务评价
任务五
任务准备3：电动叉车倾翻时如何进行自我保护？
叉车倾翻时在安全带的保护下呆在车上比跳车更能保护自己。如果发生叉车倾翻请不要跳车，因为叉车的翻转速度比你跳车速度要快的多。请按照如下指示保护自己：
①应该踏紧脚并握紧方向盘；
②不要跳车；
③身体向倾翻反方向弯靠；
④身体向前靠。
任务展示
任务准备
任务执行
任务评价
任务五
步骤1：检查车辆，规范上车
（1）电动叉车启动前检查项目：
电动叉车启动前检查项目为：门架、前后轮胎、仪表。
（2）规范上车要求：
上车动作:叉车驾驶员佩戴好安全帽，按规范巡检（电动叉车巡检项目为：门架、前后轮胎、仪表）完后，左手扶安全扶手、右手扶座椅、左脚登踏安全踏板，坐上叉车驾驶座，正确系上安全带。
驾驶姿势：叉车驾驶员左手握住方向盘，右手轻放在升降操纵杆和倾斜操纵杆上。上体要保持端正、自然，两眼注视驾驶方向道路情况。
任务展示
任务准备
任务执行
任务评价
任务五
步骤2：叉车起步
电动叉车的起步流程：①打开电源总开关，②挂前进档，③鸣笛，④松开驻车制动（即手刹），⑤将货叉升至距地面30cm～40cm，⑥门架后仰，⑦踩加速踏板，⑧叉车起步。
任务展示
任务准备
任务执行
任务评价
任务五
步骤3：叉车驾驶
驾驶电动叉车时要做到：
目视前方，看远顾近，注意两旁，尽量行驶在路中央。当叉车方向发生偏斜时，要及时修正方向盘。
任务展示
任务准备
任务执行
任务评价
任务五
步骤4：叉取托盘
叉车叉取作业应遵循“8步法”，分别是：
（1）驶进货垛：叉车起步后,操纵叉车行驶至货垛前面,进入作业位置。
任务展示
任务准备
任务执行
任务评价
任务五
步骤4：叉取托盘
叉车叉取作业应遵循“8步法”，分别是：
（2）垂直门架：操纵门架倾斜操纵杆,使门架处于垂直(或货叉水平)位置。
（3）调整叉高：操纵货叉升降操纵杆,调整货叉高度,使货叉与货物底部空隙同高。
任务展示
任务准备
任务执行
任务评价
任务五
步骤4：叉取托盘
叉车叉取作业应遵循“8步法”，分别是：
(4)进叉取货：操纵叉车缓慢向前,使货叉完全进入货物底下。
任务展示
任务准备
任务执行
任务评价
任务五
步骤4：叉取托盘
叉车叉取作业应遵循“8步法”，分别是：
（5）提升货叉：操纵货叉升降操纵杆,使货物向上起升而使货物离开货垛。
（6）后倾门架：操纵门架倾斜操纵杆,使门架后倾,防止叉车在行驶中货物散落。
任务展示
任务准备
任务执行
任务评价
任务五
步骤4：叉取托盘
叉车叉取作业应遵循“8步法”，分别是：
（7）驶离货垛：操纵叉车倒车而离开货垛。
（8）调整叉高：操纵货叉升降操纵杆,调整货叉的高度,使其距地面一定高度(一般为30～40CM)。
任务展示
任务准备
任务执行
任务评价
任务五
步骤5：托盘堆叠
叉车堆叠作业应遵循“8步法”，分别是：
（1）驶近货位：叉车叉取货物后行驶到托盘堆叠位置，准确进行托盘堆叠。
（2）调整叉高：操纵货叉升降操纵杆，使货叉起升（或下降），而超过货垛（或货位）高度。
（3）进车对位：操纵叉车继续向前，使托盘位于货垛（或货位）的上方，并与之对正。
（4）垂直门架：操纵门架操纵杆，使门架向前处于垂直位置。
（5）落叉卸货：操纵货叉升降操纵杆，使货叉慢慢下降，将所叉托盘货物放于货垛（或货位）上，并使货叉离开货物底部，如图3-81所示。
（6）退车抽叉：叉车起步后倒，慢慢离开货垛，如图3-82所示。
（7）后倾门架：操纵门架向后倾斜。
（8）调整叉高：操纵货叉起升或下降至正常高度，驶离货堆。
任务展示
任务准备
任务执行
任务评价
任务五
步骤6：停车入库
电动叉车的停车流程为：①减速停车；②门架回位；③车轮回正；④拉紧驻车制动；⑤方向开关回位；⑥关闭电锁；⑦切断总电源；⑧拔掉钥匙，规范下车。
平稳停车的关键，在于根据车速快慢，用适当、均匀的力度踏踩制动踏板，特别是当电动叉车将要停住时，要适当放松一下制动踏板，然后再稍加压力，叉车即平稳停车。
任务展示
任务准备
任务执行
任务评价
任务五
步骤7：日常维护保养
电动叉车的日常维护保养主要有以下项目：
（1）叉车清洁：清洗电动叉车上污垢、泥土和垢埃，重点部位是：货叉架及门架滑道、发电机及起动器、蓄电池组、空气滤清器。
（2）检查渗漏情况：重点是各管接头、制动泵、升降油缸、水箱，发动机、变速器、驱动桥、压转向器、转向油缸等。
（3）轮胎气压检查：不足应补充至规定值，确认不漏气。检查轮胎接地面和侧面有无破损，轮辋是否变形。
（4）聚胺脂轮胎的检查：检查路面状况同，看轮胎是否有较大程度的磨损，安装有花纹的轮胎时，应注意车轮滚动方向的标记。
（5）制动液、水量检查：查看制动液是否在刻度范围内，并检查制动管路内是否混入空气。添加制动液时，防止灰尘、水混入。向水箱加水时，就使用清洁自来水，若使用了防冻液，应回流同样的防冻液。水温高于70度时，打开水箱盖，打开盖子时，垫一块薄布，不要带套拧水箱盖。
（6）电解液检查：电瓶电解液要处在上下刻度线之间，不足则要加蒸馏水到顶线。
任务展示
任务准备
任务执行
任务评价
任务五
步骤7：日常维护保养
电动叉车的日常维护保养主要有以下项目：
（7）制动跳板、手制动检查：踩下各踏板，检查是否有异常迟钝或卡阻。确认电动叉车手制动的安全可靠性。
（8）皮带、喇叭、灯光、仪表等检查：检查电动叉车皮带松紧度是否符合规定，没有调整余量或破损有裂纹，须更换；喇叭、灯光、仪表均应正常有效。
（9）蓄电池维护：电动叉车使用中应特别注意及时对蓄电池充电和蓄电池及维护，蓄电池充电时要注意方法，既要使蓄电池充足电，又不能造成蓄电池过量充电。发现电量不足时，应使用智能充电机尽快给蓄电池充电，防止蓄电池过量放电。
任务展示
任务准备
任务执行
任务评价
任务五
步骤7：日常维护保养
电动叉车的日常维护保养主要有以下项目：
（10）查看各部位的牢固情况：重点检查货叉架支承、起重链拉紧进修螺丝、车轮螺钉、车轮固定销、制动转向器螺钉。
（11）加注润滑油：对各润滑部位油嘴加注黄油。
任务展示
任务准备
任务执行
任务评价
任务五
“电动叉车操作与保养”任务评价表
