项目二：集装单元器具应用
任务4：集装箱应用
任务展示
任务准备
任务执行
任务评价
拓展提升
任务四

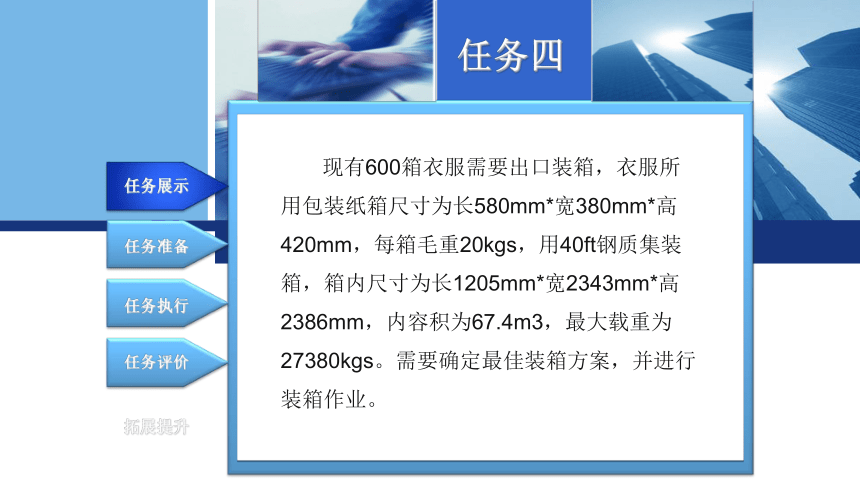

现有600箱衣服需要出口装箱，衣服所用包装纸箱尺寸为长580mm*宽380mm*高420mm，每箱毛重20kgs，用40ft钢质集装箱，箱内尺寸为长1205mm*宽2343mm*高2386mm，内容积为67.4m3，最大载重为27380kgs。需要确定最佳装箱方案，并进行装箱作业。
任务展示
任务准备
任务执行
任务评价
任务四

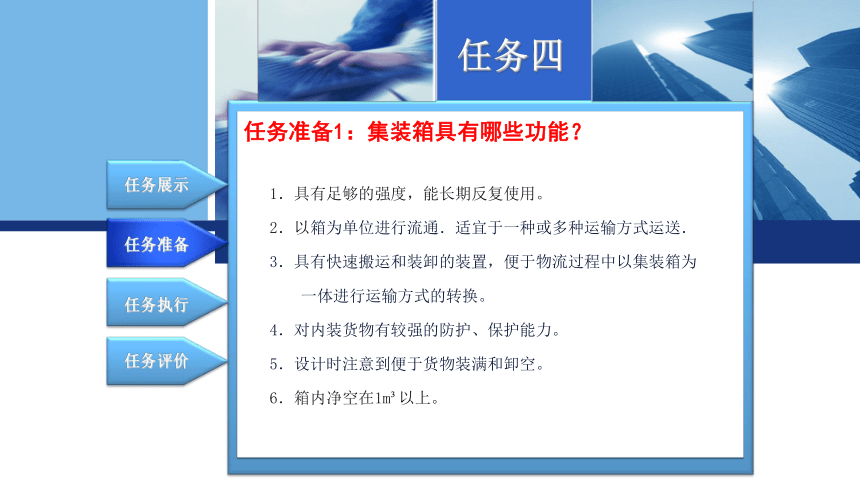

任务准备1：集装箱具有哪些功能？
1．具有足够的强度，能长期反复使用。
2．以箱为单位进行流通．适宜于一种或多种运输方式运送．
3．具有快速搬运和装卸的装置，便于物流过程中以集装箱为一体进行运输方式的转换。
4．对内装货物有较强的防护、保护能力。
5．设计时注意到便于货物装满和卸空。
6．箱内净空在1m 以上。
任务展示
任务准备
任务执行
任务评价
任务四
任务准备2：关于集装箱的标准有哪些要求？
目前集装箱标准按使用范围分类国际标准．国家标准．地区标准和公司标准四种 。
1.国际标准集装箱
国际标准集装箱是指根据国际标准化组织第104技术委员会制定的国际标准类建造和使用的国际通用的标准集装箱．现行的国际标准为第1系列其13种，其宽度为2438mm，长度有12192mm、6058mm和2991mm４种，高度有2896mm、2591mm、2438mm和小于2438mm４种 。
任务展示
任务准备
任务执行
任务评价
任务四
任务准备2：关于集装箱的标准有哪些要求？

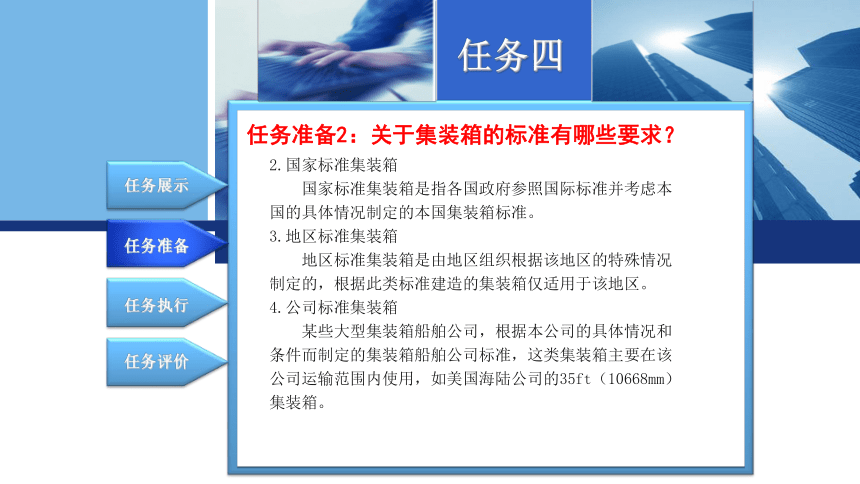

2.国家标准集装箱
国家标准集装箱是指各国政府参照国际标准并考虑本国的具体情况制定的本国集装箱标准。
3.地区标准集装箱
地区标准集装箱是由地区组织根据该地区的特殊情况制定的，根据此类标准建造的集装箱仅适用于该地区。
4.公司标准集装箱
某些大型集装箱船舶公司，根据本公司的具体情况和条件而制定的集装箱船舶公司标准，这类集装箱主要在该公司运输范围内使用，如美国海陆公司的35ft（10668mm）集装箱。
任务展示
任务准备
任务执行
任务评价
任务四
任务准备3：集装箱的结构和标记是怎样规定的？

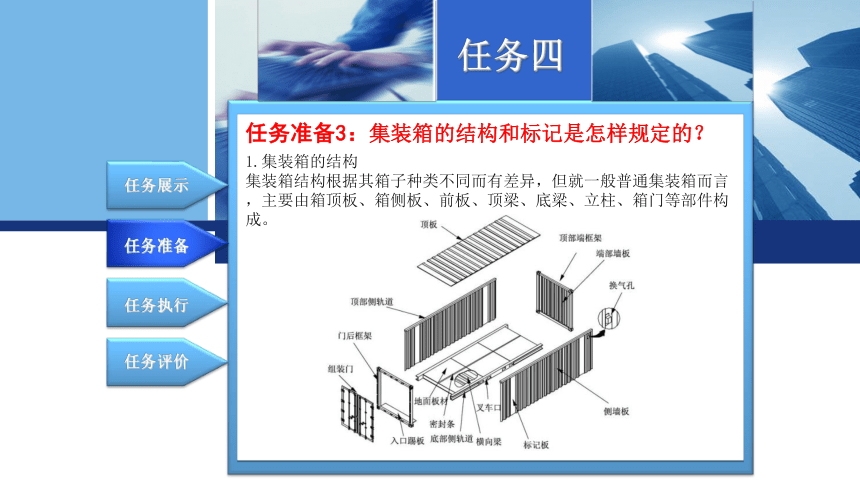

1.集装箱的结构
集装箱结构根据其箱子种类不同而有差异，但就一般普通集装箱而言，主要由箱顶板、箱侧板、前板、顶梁、底梁、立柱、箱门等部件构成。
任务展示
任务准备
任务执行
任务评价
任务四
任务准备3：集装箱的结构和标记是怎样规定的？
1.集装箱的结构

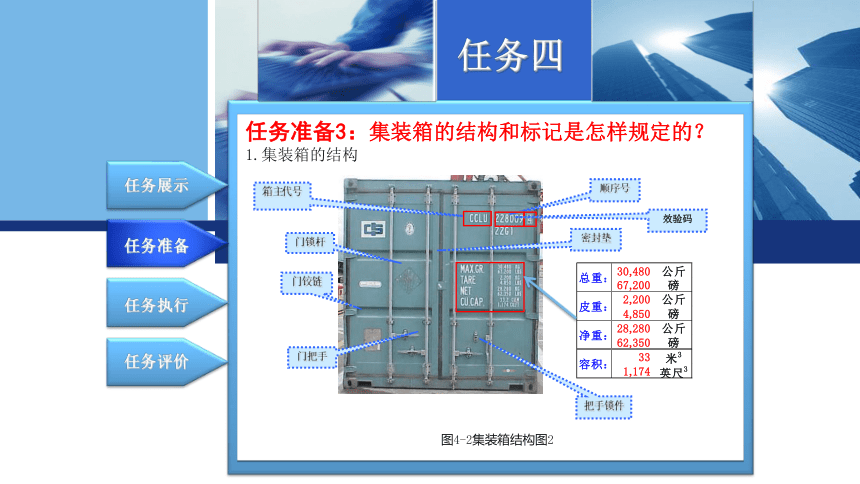

图4-2集装箱结构图2
门锁杆
门铰链
密封垫
把手锁件
顺序号
门把手
箱主代号
效验码
任务展示
任务准备
任务执行
任务评价
任务四
任务准备3：集装箱的结构和标记是怎样规定的？
2.集装箱标记
（1）识别标记。它包括箱主代号，顺序号和核对数字。
①箱主代号。国际标准化组织规定，箱主代号由四个大写的拉丁文字母表示，前三位由箱主自己规定，第四个字母一律用U表示。表示海运装箱代号
②顺序号，又称箱号，由6位阿拉伯字母组成。如不足6位数，则在有效数字前用“0”补足6位，例如“053842”。
③效验码。核对数字是用来对箱主代号和顺序号记录是否准确的依据。它位于箱号后，用1位阿拉伯数字表示，并加方框以醒目。
任务展示
任务准备
任务执行
任务评价
任务四
任务准备3：集装箱的结构和标记是怎样规定的？
2.集装箱标记
（2）尺寸及箱型代码
集装箱的尺寸由两位数字表示，第1位表示的是箱长，第2位表示箱高和箱宽。集装箱的箱型一般由1位拉丁字母，1位数字表示。如G代表通用集装箱，R代表冷藏集装箱，T代表罐式集装箱。
（3）作业标记。它包括以下三个内容：
①额定重量和自定重量标记。额定重量即集装箱总重,自重即集装箱空箱质量（或空箱重量），ISO688规定应以公斤（kg）和磅（lb）同时表示。
②可选择性作业标记。
任务展示
任务准备
任务执行
任务评价
任务四
EMC为箱主代码，表示此箱主为长荣海运股份有限公司
331966为箱号 3为校验码
22G1表示箱长为20 ft (ft为英尺，1ft=0.3048m ),箱宽为8ft 箱高为8ft6in（in是英寸，1in=0.0254m）,上方有透气罩的通用集装箱
集装箱标记标识具体实例，如下图所示
任务展示
任务准备
任务执行
任务评价
任务四
步骤1：确定可使用的集装箱
根据任务内容可知，该批货使用40ft集装箱装货。
步骤2：确定货物的最佳装箱方案
跟单员需考虑在集装箱内有多种不同的放置方法，根据简单计算，选出最佳装箱方案。
1.按体积计算
（1）纸箱放置方法一
集装箱内尺寸：长12050mm*宽2343mm*高2386mm
纸箱在集装箱内的对应位置为：长580mm*宽380mm*高420mm
集装箱长、高、宽共可装箱量为：长20.7箱*宽6.1箱*高5.6箱
去除纸箱误差，集装箱可装纸箱数为：长20箱*宽6箱*高5箱=600箱。体积为55.54m3
任务展示
任务准备
任务执行
任务评价
任务四
步骤2：确定货物的最佳装箱方案
(2）纸箱放置方法二
集装箱内尺寸：长12050mm*宽2343mm*高2386mm
纸箱在集装箱内的对应位置为：宽380mm*长580mm*高420mm
集装箱长、高、宽共可装箱量为：长31.7箱*宽4.0箱*高5.6箱
去除纸箱误差，集装箱可装纸箱数为：长31箱*高4箱*宽5箱=620箱。体积为57.39m3
(3) 纸箱放置方法三
集装箱内尺寸：长12050mm*宽2343mm*高2386mm
纸箱在集装箱内的对应位置为：高420mm*长580mm*宽380mm
集装箱长、高、宽共可装箱量为：长28.6箱*高4.0箱*宽6.2箱
去除纸箱误差，集装箱可装纸箱数为：长28箱*高4箱*宽6箱=672箱。体积为62.20m3
通过人工简单地按体积计算，显然“方法三”是最佳的一般性计算装箱量方案。
任务展示
任务准备
任务执行
任务评价
任务四
步骤2：确定货物的最佳装箱方案
2.按重量计算
纸箱数量=27380/20=1369箱〉672箱
所以这个集装箱量应按体积计算的数量，最多可以装672箱。
步骤3：装箱前进行箱体检查
1.集装箱的箱体是否完好无损（是否有破损，是否透光，是否严重变形导致内容积减少，箱里木地板是否翘起，是否有异味，是否污浊，是否潮湿）
2.门锁的功能是否良好
3.检查货物重量是否超过集装箱标志的最大载重量。
任务展示
任务准备
任务执行
任务评价
任务四
集装箱装货前要进行必要箱体、门锁、货物重量的检查。
步骤3：装箱前进行箱体检查
任务展示
任务准备
任务执行
任务评价
任务四
步骤4：装箱训练
使用叉车，利用托盘把需要装箱的货物运到集装箱门附近，根据装箱方案进行装箱操作。在装箱过程中严格按照重叠式从里往外进行装箱作业。
任务展示
任务准备
任务执行
任务评价
任务四
步骤5：装箱完毕后进行加固、铅封
在横向产生250~300mm的空隙时，可以利用上层货物的重量把下层货物压住，最上层货物，一定要塞满或加以固定。箱门端留有较大的空隙时，需要利用方形木条来固定货物，锁好门后要进行铅封。通常，铅封应加在后门的右半边。因压门的铁片是焊接在右门上的（即右压左），关门时须先关左门再关右门，而开门时则相反。理论上讲，柜子后门的4个把手均可加铅封。
任务展示
任务准备
任务执行
任务评价
任务四
“集装箱应用”任务评价表
