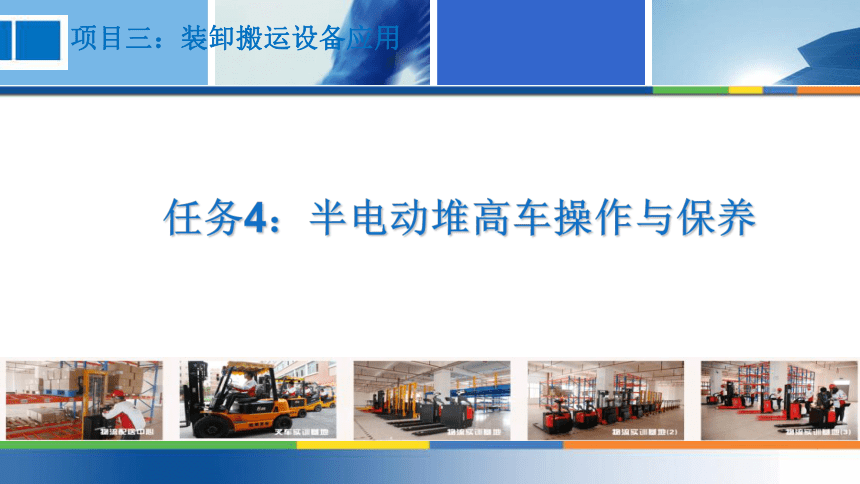

项目三：装卸搬运设备应用
任务4：半电动堆高车操作与保养
任务展示
任务准备
任务执行
任务评价
拓展提升
任务四

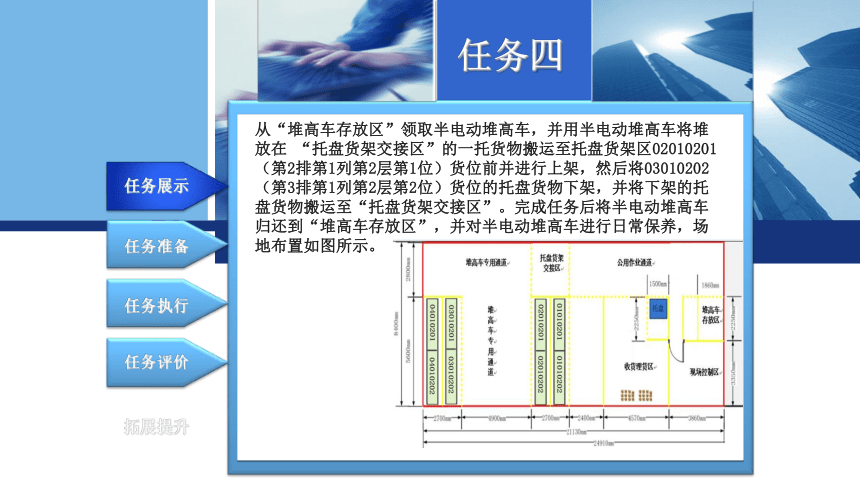

从“堆高车存放区”领取半电动堆高车，并用半电动堆高车将堆放在 “托盘货架交接区”的一托货物搬运至托盘货架区02010201（第2排第1列第2层第1位）货位前并进行上架，然后将03010202（第3排第1列第2层第2位）货位的托盘货物下架，并将下架的托盘货物搬运至“托盘货架交接区”。完成任务后将半电动堆高车归还到“堆高车存放区”，并对半电动堆高车进行日常保养，场地布置如图所示。
任务展示
任务准备
任务执行
任务评价
任务四

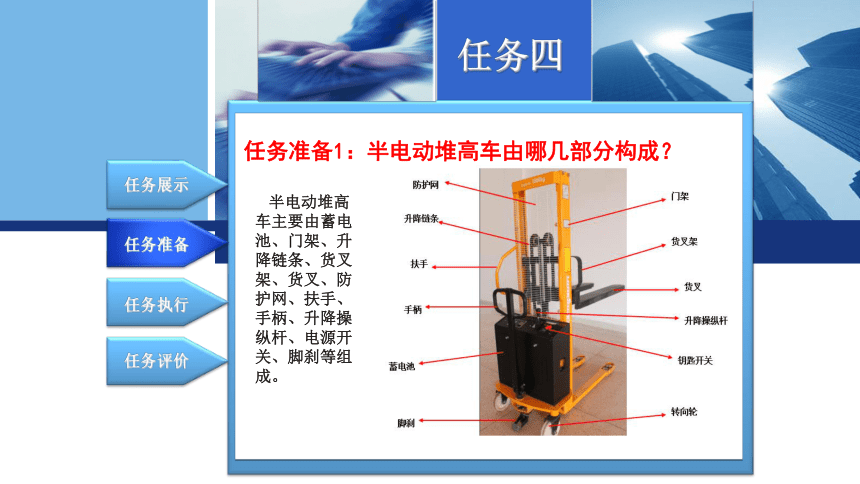

任务准备1：半电动堆高车由哪几部分构成？
半电动堆高车主要由蓄电池、门架、升降链条、货叉架、货叉、防护网、扶手、手柄、升降操纵杆、电源开关、脚刹等组成。
任务展示
任务准备
任务执行
任务评价
任务四

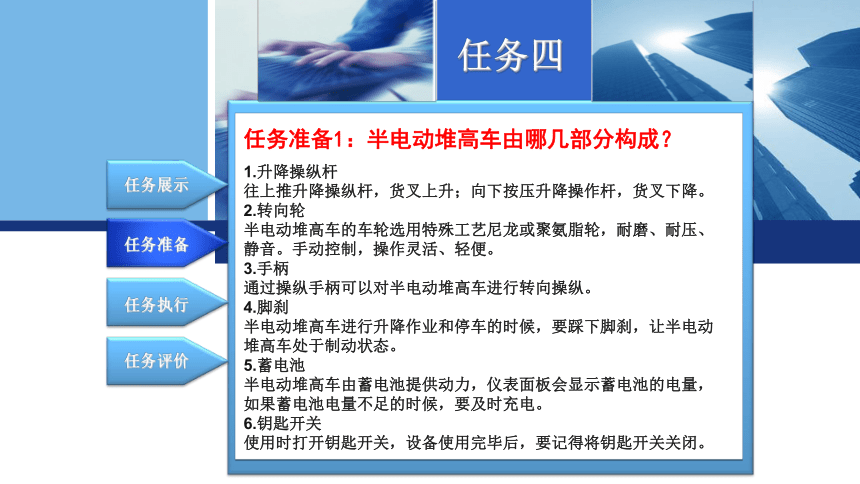

任务准备1：半电动堆高车由哪几部分构成？
1.升降操纵杆
往上推升降操纵杆，货叉上升；向下按压升降操作杆，货叉下降。
2.转向轮
半电动堆高车的车轮选用特殊工艺尼龙或聚氨脂轮，耐磨、耐压、静音。手动控制，操作灵活、轻便。
3.手柄
通过操纵手柄可以对半电动堆高车进行转向操纵。
4.脚刹
半电动堆高车进行升降作业和停车的时候，要踩下脚刹，让半电动堆高车处于制动状态。
5.蓄电池
半电动堆高车由蓄电池提供动力，仪表面板会显示蓄电池的电量，如果蓄电池电量不足的时候，要及时充电。
6.钥匙开关
使用时打开钥匙开关，设备使用完毕后，要记得将钥匙开关关闭。
任务展示
任务准备
任务执行
任务评价
任务四

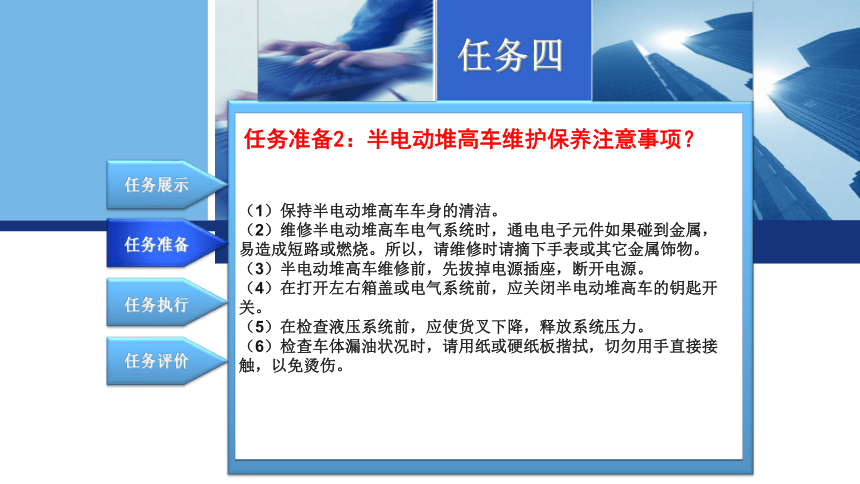

任务准备2：半电动堆高车维护保养注意事项？
（1）保持半电动堆高车车身的清洁。
（2）维修半电动堆高车电气系统时，通电电子元件如果碰到金属，易造成短路或燃烧。所以，请维修时请摘下手表或其它金属饰物。
（3）半电动堆高车维修前，先拔掉电源插座，断开电源。
（4）在打开左右箱盖或电气系统前，应关闭半电动堆高车的钥匙开关。
（5）在检查液压系统前，应使货叉下降，释放系统压力。
（6）检查车体漏油状况时，请用纸或硬纸板揩拭，切勿用手直接接触，以免烫伤。
任务展示
任务准备
任务执行
任务评价
任务四

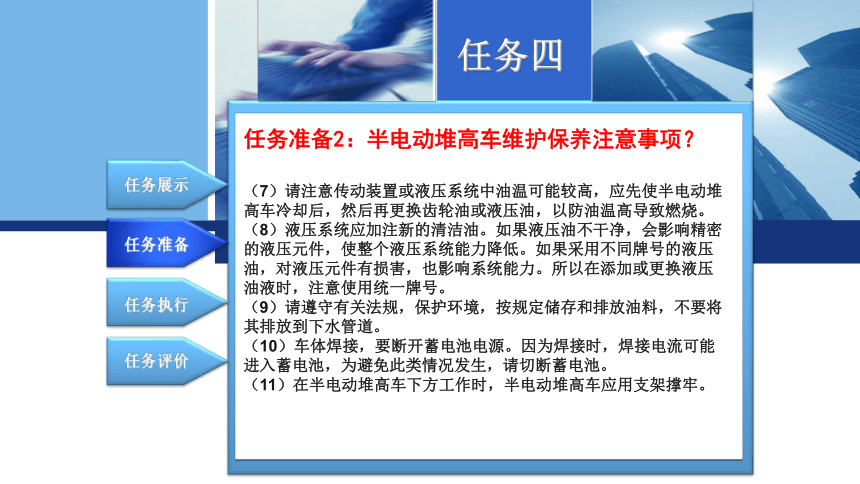

任务准备2：半电动堆高车维护保养注意事项？
（7）请注意传动装置或液压系统中油温可能较高，应先使半电动堆高车冷却后，然后再更换齿轮油或液压油，以防油温高导致燃烧。
（8）液压系统应加注新的清洁油。如果液压油不干净，会影响精密的液压元件，使整个液压系统能力降低。如果采用不同牌号的液压油，对液压元件有损害，也影响系统能力。所以在添加或更换液压油液时，注意使用统一牌号。
（9）请遵守有关法规，保护环境，按规定储存和排放油料，不要将其排放到下水管道。
（10）车体焊接，要断开蓄电池电源。因为焊接时，焊接电流可能进入蓄电池，为避免此类情况发生，请切断蓄电池。
（11）在半电动堆高车下方工作时，半电动堆高车应用支架撑牢。
任务展示
任务准备
任务执行
任务评价
任务四

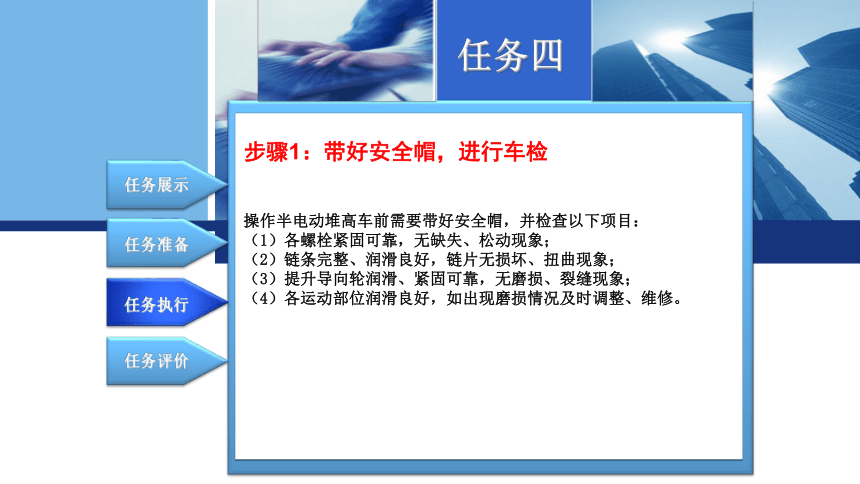

步骤1：带好安全帽，进行车检
操作半电动堆高车前需要带好安全帽，并检查以下项目：
（1）各螺栓紧固可靠，无缺失、松动现象；
（2）链条完整、润滑良好，链片无损坏、扭曲现象；
（3）提升导向轮润滑、紧固可靠，无磨损、裂缝现象；
（4）各运动部位润滑良好，如出现磨损情况及时调整、维修。
任务展示
任务准备
任务执行
任务评价
任务四
步骤2：领取设备
打开钥匙开关，松开脚刹，取出半电动堆高车，将半电动堆高车运行至托盘货架交接区。
任务展示
任务准备
任务执行
任务评价
任务四
步骤3：叉取托盘货物
将半电动堆高车运行至托盘货架交接区，叉取指定的托盘货物，然后将托盘货物搬运至托盘货架区02010201货位前。
任务展示
任务准备
任务执行
任务评价
任务四
步骤4：上架操作
半电动堆高车到达托盘货架区02010201后，踩住脚刹，将货叉提升至指定货架第二层；然后松开脚刹，对准02010201货位，将托盘货物推至货位上方；踩住脚刹，缓慢放下货叉，将托盘货物放在02010201货位上，并注意货叉不要撞击货架。
任务展示
任务准备
任务执行
任务评价
任务四
步骤5：下架操作
上架任务完成后，将半电动堆高车运行至托盘货架区03010202货位前，踩好脚刹，将货叉提升至下架货位高度；松开脚刹，将半电动堆高车推到需要下架的托盘插槽内；踩下脚刹，微提货叉，注意货叉不要提升过快，以免碰撞货架；驶离货架，并将托盘货物放置在托盘货架交接区。
任务展示
任务准备
任务执行
任务评价
任务四
步骤6：设备归位
作业完毕后，将半电动堆高车拉回设备存放区，踩好脚刹，将货叉降至最低位置，关闭钥匙开关，并归还安全帽。
任务展示
任务准备
任务执行
任务评价
任务四
步骤7：日常维护保养
1.车身清洁
每天作业结束后，应该使用干净的湿抹布擦拭半电动堆高车，让半电动堆高车保持干净。
2.车辆润滑
要定期对半电动堆高车的所有可动部分进行润滑。
任务展示
任务准备
任务执行
任务评价
任务四
步骤7：日常维护保养
3.蓄电池保养
半电动堆高车蓄电池维护保养应该做到以下几点：
（1）为保证蓄电池寿命，蓄电池投入使用前应充足电，充电不足的电池不可使用。
（2）蓄电池尽量避免过充和过放。蓄电池过充和过放会严重影响蓄电池性能和寿命。
（3）充电时应保持良好的通风，严禁烟火。
（4）出现下列情况，电池需作均衡充电（所谓均衡充电，就是均衡电池特性的充电，是指在电池的使用过程中，因为电池的个体差异、温度差异等原因造成电池端电压不平衡，为了避免这种不平衡趋势的恶化，需要提高电池组的充电电压，对电池进行活化充电）：
①正常使用的蓄电池每3个月应该进行一次均衡充电；
②长时间搁置未使用的蓄电池，再次使用前应该进行均衡充电；
③蓄电池组中存在“落后电池”（落后电池是指充放电过程中电压值低于其他电池或因故障检修过的电池），应对“落后电池”单独进行均衡充电。
任务展示
任务准备
任务执行
任务评价
任务四
步骤7：日常维护保养
（5）均衡充电办法
①先进行普通充电；
②充电至充足电状态时停充1小时，再充电1小时；
③按“步骤2”重复数次直至充电机一合闸，电池内就有气泡激烈发生时为止。
（6）电池不用时，贮存期满一个月须按普通充电方法进行一次补充电。
（7）电池应避免阳光直射，离热源距离不得少于2米。
（8）蓄电池应避免与任何有害物质接触，任何金属杂质不得掉入蓄电池内。
任务展示
任务准备
任务执行
任务评价
任务四
“半电动堆高车操作与保养”任务评价表
