项目三：装卸搬运设备应用
任务3：全电动托盘车操作与保养
任务展示
任务准备
任务执行
任务评价
拓展提升
任务三

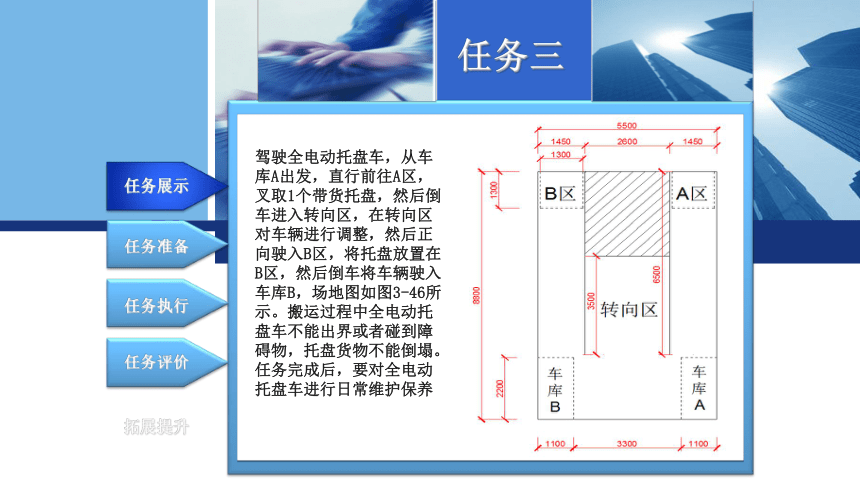

驾驶全电动托盘车，从车库A出发，直行前往A区，叉取1个带货托盘，然后倒车进入转向区，在转向区对车辆进行调整，然后正向驶入B区，将托盘放置在B区，然后倒车将车辆驶入车库B，场地图如图3-46所示。搬运过程中全电动托盘车不能出界或者碰到障碍物，托盘货物不能倒塌。任务完成后，要对全电动托盘车进行日常维护保养
任务展示
任务准备
任务执行
任务评价
任务三

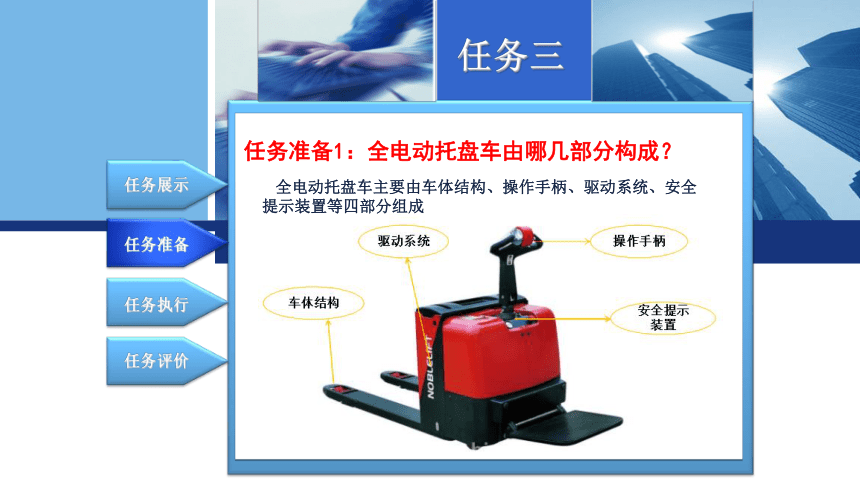

任务准备1：全电动托盘车由哪几部分构成？
全电动托盘车主要由车体结构、操作手柄、驱动系统、安全提示装置等四部分组成
任务展示
任务准备
任务执行
任务评价
任务三
任务准备1：全电动托盘车由哪几部分构成？

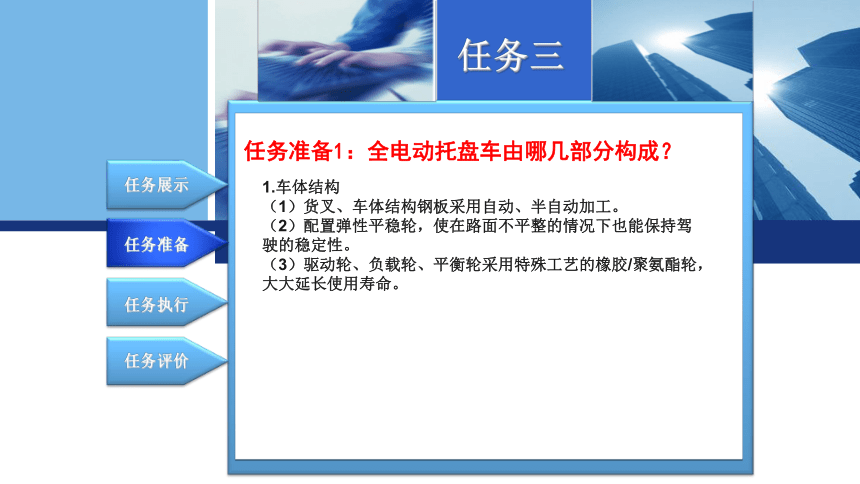

1.车体结构
（1）货叉、车体结构钢板采用自动、半自动加工。
（2）配置弹性平稳轮，使在路面不平整的情况下也能保持驾驶的稳定性。
（3）驱动轮、负载轮、平衡轮采用特殊工艺的橡胶/聚氨酯轮，大大延长使用寿命。
任务展示
任务准备
任务执行
任务评价
任务三
任务准备1：全电动托盘车由哪几部分构成？

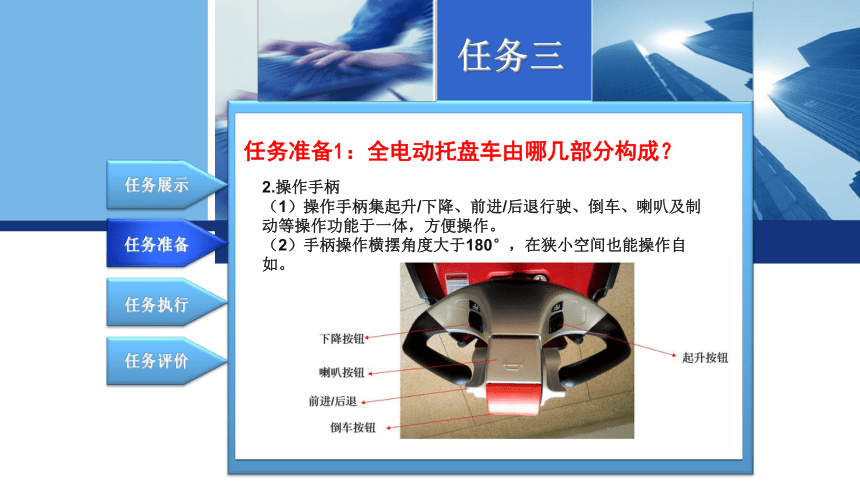

2.操作手柄
（1）操作手柄集起升/下降、前进/后退行驶、倒车、喇叭及制动等操作功能于一体，方便操作。
（2）手柄操作横摆角度大于180°，在狭小空间也能操作自如。
任务展示
任务准备
任务执行
任务评价
任务三
任务准备1：全电动托盘车由哪几部分构成？

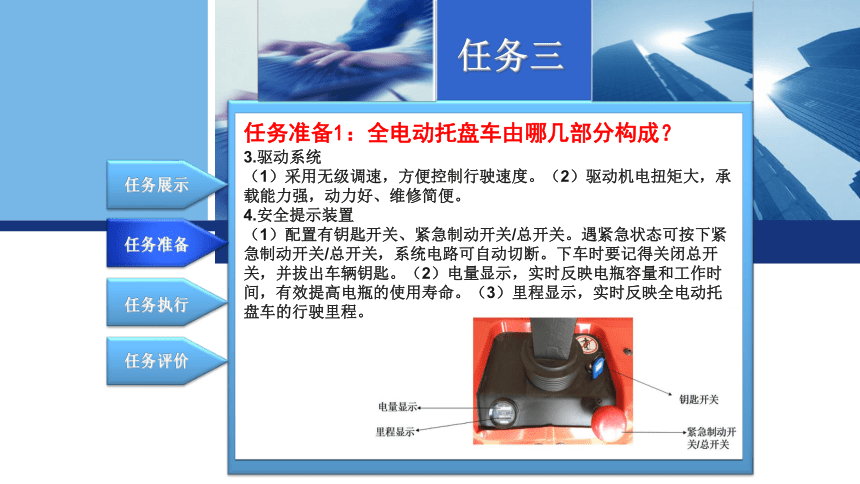

3.驱动系统
（1）采用无级调速，方便控制行驶速度。（2）驱动机电扭矩大，承载能力强，动力好、维修简便。
4.安全提示装置
（1）配置有钥匙开关、紧急制动开关/总开关。遇紧急状态可按下紧急制动开关/总开关，系统电路可自动切断。下车时要记得关闭总开关，并拔出车辆钥匙。（2）电量显示，实时反映电瓶容量和工作时间，有效提高电瓶的使用寿命。（3）里程显示，实时反映全电动托盘车的行驶里程。
任务展示
任务准备
任务执行
任务评价
任务三

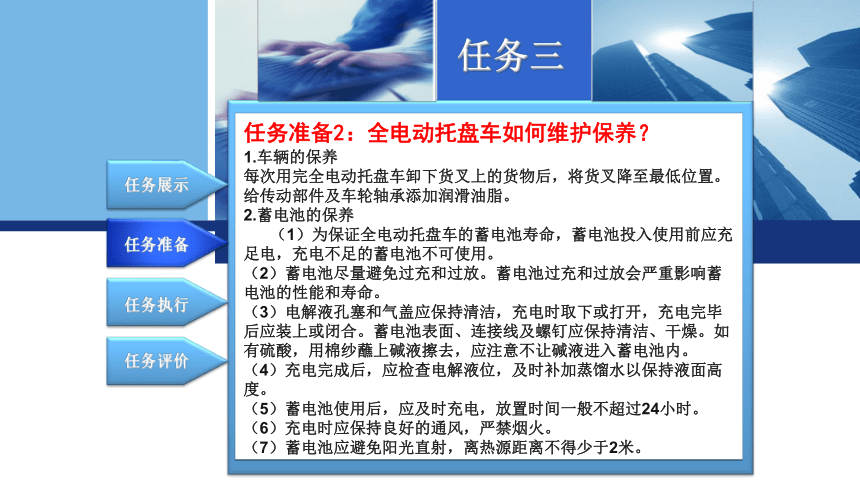

任务准备2：全电动托盘车如何维护保养？
1.车辆的保养
每次用完全电动托盘车卸下货叉上的货物后，将货叉降至最低位置。给传动部件及车轮轴承添加润滑油脂。
2.蓄电池的保养
（1）为保证全电动托盘车的蓄电池寿命，蓄电池投入使用前应充足电，充电不足的蓄电池不可使用。
（2）蓄电池尽量避免过充和过放。蓄电池过充和过放会严重影响蓄电池的性能和寿命。
（3）电解液孔塞和气盖应保持清洁，充电时取下或打开，充电完毕后应装上或闭合。蓄电池表面、连接线及螺钉应保持清洁、干燥。如有硫酸，用棉纱蘸上碱液擦去，应注意不让碱液进入蓄电池内。
（4）充电完成后，应检查电解液位，及时补加蒸馏水以保持液面高度。
（5）蓄电池使用后，应及时充电，放置时间一般不超过24小时。
（6）充电时应保持良好的通风，严禁烟火。
（7）蓄电池应避免阳光直射，离热源距离不得少于2米。
任务展示
任务准备
任务执行
任务评价
任务三
步骤1：启动车辆
操作员在操作前进行场地和车辆检查，确认无误后，操作员戴好安全帽上车，将安全扶手展开，打开总开关及钥匙开关，启动全电动托盘车，然后提升货叉，鸣笛，从车库A发车前往A区。
任务展示
任务准备
任务执行
任务评价
任务三
步骤2：叉取托盘
操作员驾驶全电动托盘车前往A区，到达A区托盘位时，将全电动托盘车的货叉对准托盘，缓慢进叉到位后，起升货叉使托盘离开地面3~4厘米后搬运，如图所示。
任务展示
任务准备
任务执行
任务评价
任务三
步骤3：搬运操作
操作员倒车进入转向区，在转向区调整好车向，驶向B区，具体如图所示。在搬运过程中需要注意通道两旁的货物或障碍物，在视线不好或转弯时，应鸣笛示意其他工作人员注意车辆通过让行。若搬运货物过程过高挡住视线，应该后退驾驶。
任务展示
任务准备
任务执行
任务评价
任务三
步骤4：卸载托盘
到达B区后，操作员将托盘放置在B区的托盘位。
任务展示
任务准备
任务执行
任务评价
任务三
步骤5：设备归位
操作员倒车返回车库B，将车辆归位，如图所示。车辆归位后，操作员需关闭总开关，关闭钥匙开关，拔掉钥匙并把钥匙放到指定的地点，方便他人使用。
任务展示
任务准备
任务执行
任务评价
任务三
步骤6：日常维护保养
全电动托盘车完成任务，回到车库后，操作者需将货叉降到最低位置，并定期给传动部件及车轮轴承添加润滑油。同时，操作员还应该检查下全电动托盘车的电量，如果电量不足，就应该给给电动托盘车进行充电。
充电时先把蓄电池的插座拔下，然后和充电器的接口插上，再打开充电器的电源。
任务展示
任务准备
任务执行
任务评价
任务三
“全电动托盘车操作与保养”任务评价表
