(共27张PPT)

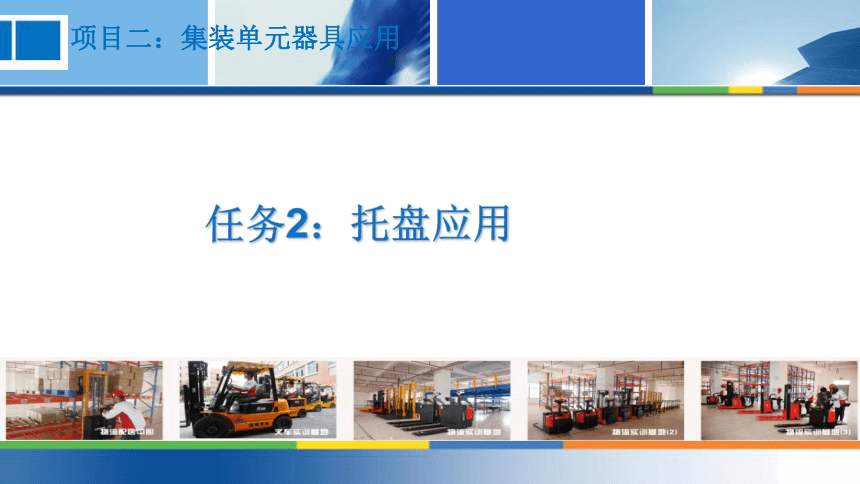

项目二：集装单元器具应用
任务2：托盘应用
任务展示
任务准备
任务执行
任务评价
拓展提升
任务二

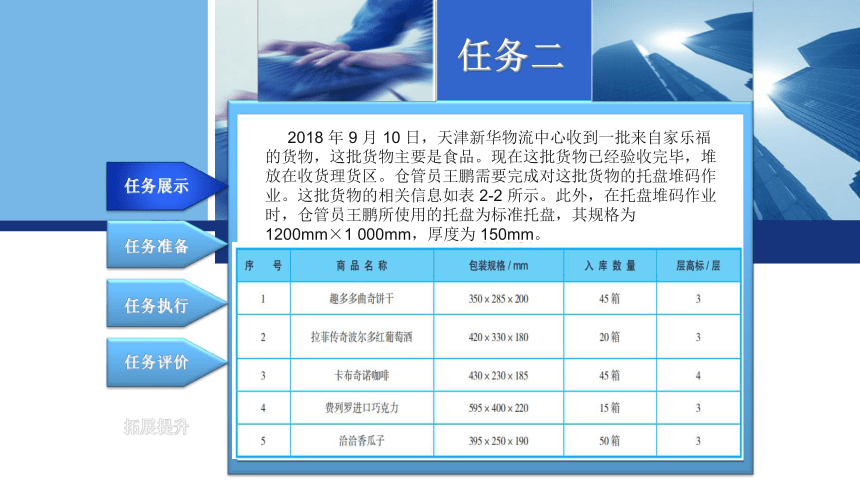

2018 年 9 月 10 日，天津新华物流中心收到一批来自家乐福的货物，这批货物主要是食品。现在这批货物已经验收完毕，堆放在收货理货区。仓管员王鹏需要完成对这批货物的托盘堆码作业。这批货物的相关信息如表 2-2 所示。此外，在托盘堆码作业时，仓管员王鹏所使用的托盘为标准托盘，其规格为 1200mm×1 000mm，厚度为 150mm。
任务展示
任务准备
任务执行
任务评价
拓展提升
任务二

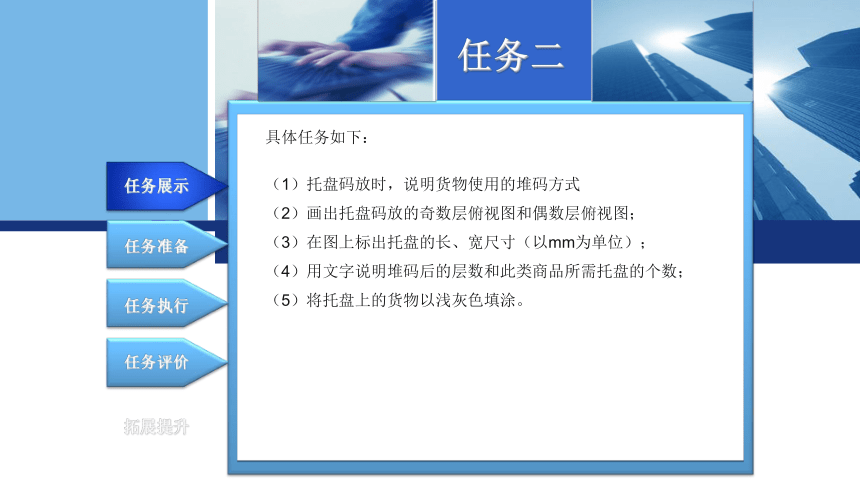

具体任务如下：
（1）托盘码放时，说明货物使用的堆码方式
（2）画出托盘码放的奇数层俯视图和偶数层俯视图；
（3）在图上标出托盘的长、宽尺寸（以mm为单位）；
（4）用文字说明堆码后的层数和此类商品所需托盘的个数；
（5）将托盘上的货物以浅灰色填涂。
任务展示
任务准备
任务执行
任务评价
任务二

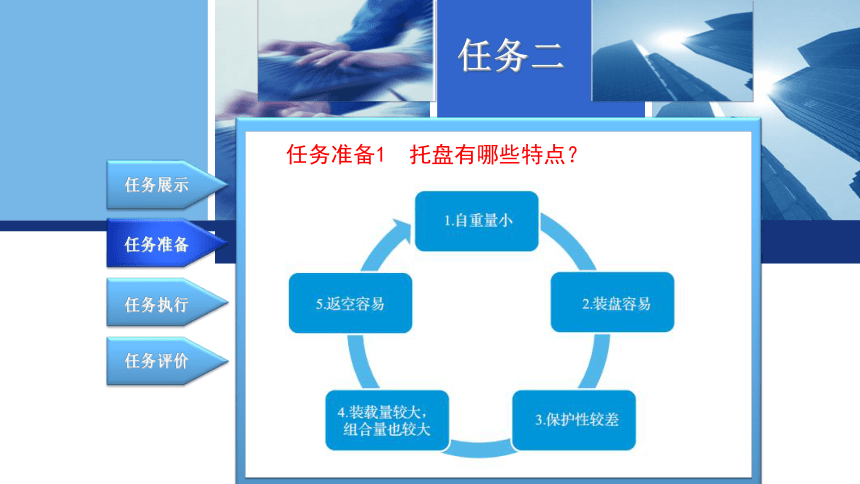

任务准备1 托盘有哪些特点？
任务展示
任务准备
任务执行
任务评价
任务二

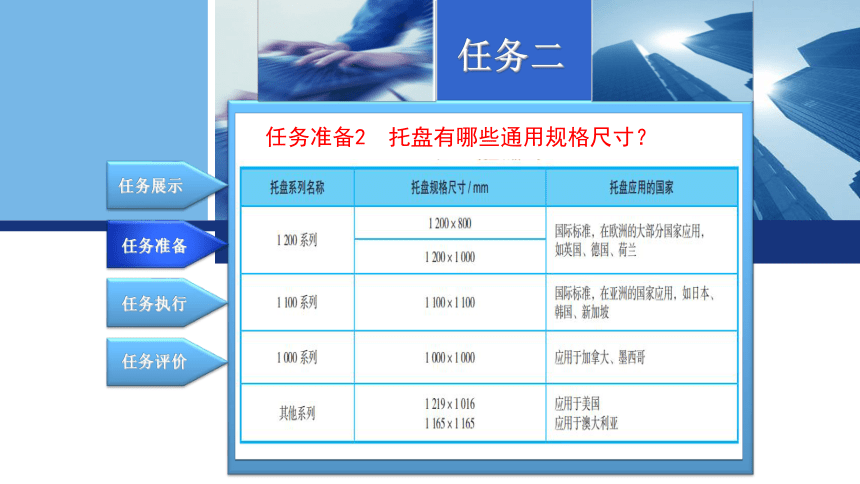

任务准备2 托盘有哪些通用规格尺寸？
任务展示
任务准备
任务执行
任务评价
任务二

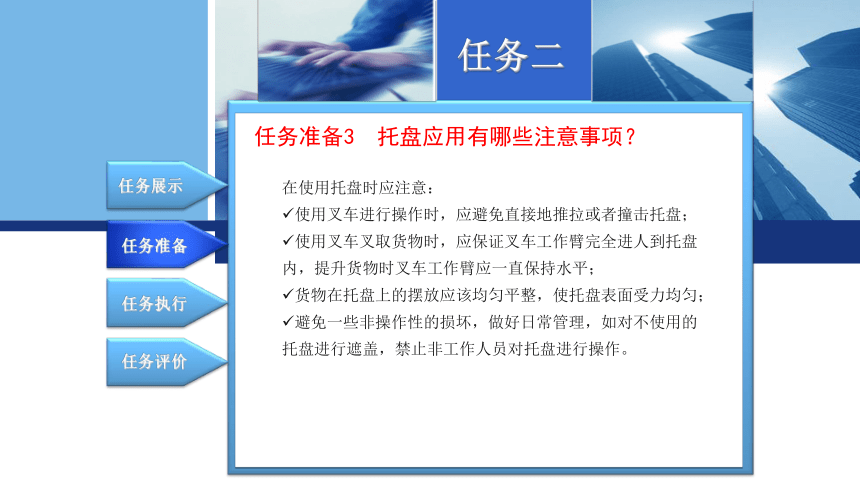

任务准备3 托盘应用有哪些注意事项？
在使用托盘时应注意：
使用叉车进行操作时，应避免直接地推拉或者撞击托盘；
使用叉车叉取货物时，应保证叉车工作臂完全进人到托盘内，提升货物时叉车工作臂应一直保持水平；
货物在托盘上的摆放应该均匀平整，使托盘表面受力均匀；
避免一些非操作性的损坏，做好日常管理，如对不使用的托盘进行遮盖，禁止非工作人员对托盘进行操作。
任务展示
任务准备
任务执行
任务评价
任务二

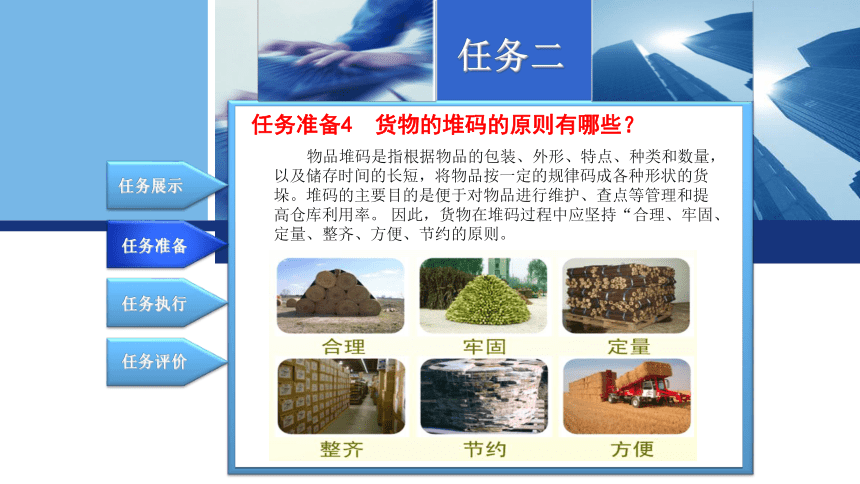

任务准备4 货物的堆码的原则有哪些？
物品堆码是指根据物品的包装、外形、特点、种类和数量，以及储存时间的长短，将物品按一定的规律码成各种形状的货垛。堆码的主要目的是便于对物品进行维护、查点等管理和提高仓库利用率。 因此，货物在堆码过程中应坚持“合理、牢固、定量、整齐、方便、节约的原则。
任务展示
任务准备
任务执行
任务评价
任务二

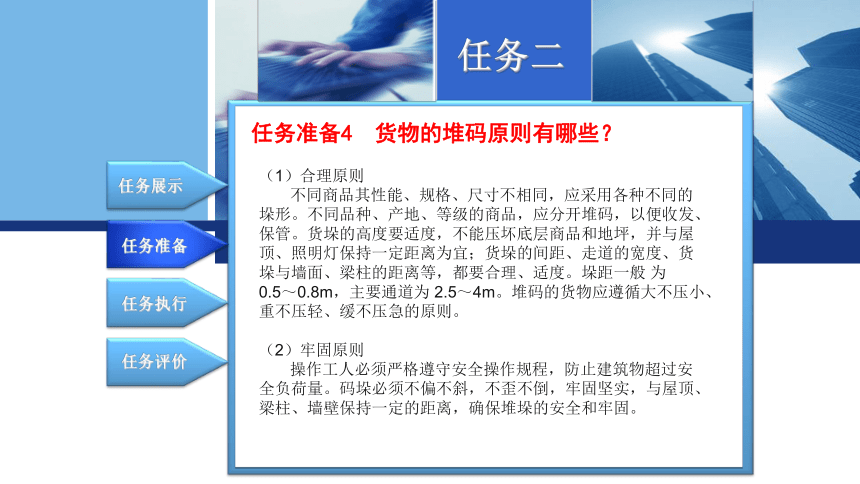

任务准备4 货物的堆码原则有哪些？
（1）合理原则
不同商品其性能、规格、尺寸不相同，应采用各种不同的垛形。不同品种、产地、等级的商品，应分开堆码，以便收发、保管。货垛的高度要适度，不能压坏底层商品和地坪，并与屋顶、照明灯保持一定距离为宜；货垛的间距、走道的宽度、货垛与墙面、梁柱的距离等，都要合理、适度。垛距一般 为 0.5～0.8m，主要通道为 2.5～4m。堆码的货物应遵循大不压小、重不压轻、缓不压急的原则。
（2）牢固原则
操作工人必须严格遵守安全操作规程，防止建筑物超过安全负荷量。码垛必须不偏不斜，不歪不倒，牢固坚实，与屋顶、梁柱、墙壁保持一定的距离，确保堆垛的安全和牢固。
任务展示
任务准备
任务执行
任务评价
任务二

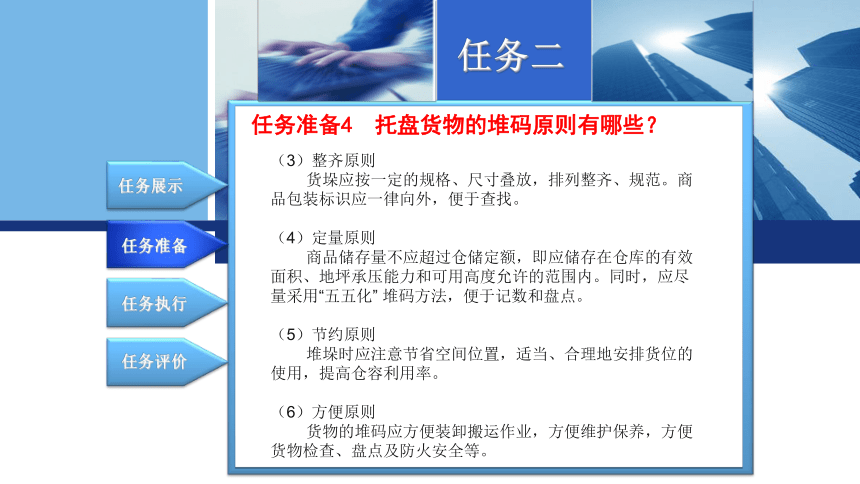

（3）整齐原则
货垛应按一定的规格、尺寸叠放，排列整齐、规范。商品包装标识应一律向外，便于查找。
（4）定量原则
商品储存量不应超过仓储定额，即应储存在仓库的有效面积、地坪承压能力和可用高度允许的范围内。同时，应尽量采用“五五化” 堆码方法，便于记数和盘点。

（5）节约原则
堆垛时应注意节省空间位置，适当、合理地安排货位的使用，提高仓容利用率。
（6）方便原则
货物的堆码应方便装卸搬运作业，方便维护保养，方便货物检查、盘点及防火安全等。
任务准备4 托盘货物的堆码原则有哪些？
任务展示
任务准备
任务执行
任务评价
任务二
任务准备5 托盘货物堆码方式有哪些？
1.重叠式
托盘上货物各层以相同的方式码放，上下完全相对，各层之间不会出现交错的现象 .
优点: 作业方式简单，作业速度快，而且包装物的四个角和边垂直并重叠，承载能力大，能承受较大的荷重，同时在货体底面积较大的情况下，可保证有足够的稳定性。
缺点: 各层面之间只是简单地排放，缺少咬合，在货体底面积不大的情况下，稳定性不够，容易发生塌垛。
重叠式堆码
任务展示
任务准备
任务执行
任务评价
任务二
2．纵横交错式
相邻的两层货物之间的摆放旋转角，一层成横向放置，另一层成纵向放置，层间纵横交错堆码。
优点：层间有一定的咬合效果，但咬合强度不高。
缺点：纵横交错式必须配以托盘转向器，装完一层后，利用转向器旋转90。这样只要用同一装盘方式就可以实现纵横交错装盘。手动装盘劳动强度较大。
纵横交错式堆码
任务准备5 托盘货物堆码方式有哪些？
任务展示
任务准备
任务执行
任务评价
任务二
3. 正反交错式
它是指同一层中，不同列的货物都以90。垂直码放，相邻两层货物码放形式是另一层旋转180。的形式。
优点：不同层间咬合强度较高，相邻层之间不重缝，因而，码放后稳定性很高。
缺点：但操作较为麻烦，而且包装体之间不是垂直面互相承受荷载，所以下部货体容易被压坏。
正反交错式堆码
任务准备5 托盘货物堆码方式有哪些？
任务展示
任务准备
任务执行
任务评价
任务二
4．旋转交错式
第一层相邻的两个包装体都互成90。，两层间的码放又相差180。，这样相邻两层之间咬合交叉。
优点：托盘货体稳定性较高，不容易塌垛。
缺点：码放的难度比较大，而且中间形成中空，会降低托盘装载能力。
任务准备5 托盘货物堆码方式有哪些？
任务展示
任务准备
任务执行
任务评价
任务二
步骤一：分析任务
（1）货物中趣多多曲奇饼干、拉菲传奇波尔多红葡萄酒、卡布奇诺咖啡可采用正反交错堆码方式，费列罗进口巧克力适宜用纵横交错式堆码方式，恰恰瓜子适宜用重叠式堆码方式。
（2）分析每种货物的层高标识，即每托盘货物堆码的最高层数。而层高与堆码方式共同决定每托盘货物的数量。
（3）不同种类货物不得堆码在同一托盘上，这批货物共有5类，所以在堆码时至少要使用5个托盘。
步骤二：操作准备
在进行堆码操作前，主要任务就是确定各种货物的堆码方式，具体包括：
了解托盘堆码的主要方式
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
2
（2）画出每种货物奇、偶数层的堆码俯视图
1.趣多多曲奇饼干： 350mm×285mm×200mm
趣多多曲奇饼干采用正反交错式堆码方式。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（2）画出每种货物奇、偶数层的堆码俯视图
2. 拉菲传奇波尔多红葡萄酒：420mm×330mm×180mm
拉菲传奇波尔多红葡萄酒采用正反交错式堆码方式。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（2）画出每种货物奇、偶数层的堆码俯视图
3.卡布奇诺咖啡： 430mm×230mm×185mm
卡布奇诺咖啡采用正反交错式堆码方式。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（2）画出每种货物奇、偶数层的堆码俯视图
4.费列罗进口巧克力： 595mm×400mm×220mm
费列罗进口巧克力采用纵横交错式堆码方式。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（2）画出每种货物奇、偶数层的堆码俯视图
5.恰恰瓜子：395mm×250mm×190mm，采用重叠式堆码。
图2-5(a)奇数层堆码俯视图
图2-5(b) 偶数层堆码俯视图
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（3）统计每种货物的每托堆码数量和托盘使用数量
经过统计，各种货物的托盘堆码数量及托盘使用数量如表3-2
所示。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
扫一扫：托盘货物常见的紧固方法
（1）捆扎
用绳索、打包带等对托盘货体进行捆扎以保证货体稳定。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（2） 粘合紧固
货垛层间用胶水或双面胶条粘结，防止层间滑动散垛。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（3）加框架紧固
将框架加在托盘货物相对的两面或四面上后进行捆扎，增大货体刚性和稳定性。
（4）网罩紧固
主要用于装有同类货物托盘的紧固。
任务展示
任务准备
任务执行
任务评价
任务二
（5）专用金属卡固定
在货体上部用专用金属夹卡卡住包装物，防止散垛，如图2-10所示
（6）中间夹摩擦材料紧固
将具有防滑性的纸板、纸片或软塑料片夹在各层货体间，增大摩擦力，防止货体散垛
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（7）收缩薄膜紧固
将热缩薄膜套在货体上，进行热缩处 理收紧货体。
（8）拉伸薄膜紧固
用拉伸薄膜将货物和托盘一起缠绕 包裹紧固。
任务展示
任务准备
任务执行
任务评价
任务二
(二）画出托盘码放的奇数层俯视图和偶数层俯视图；
（1）趣多多曲奇饼干：350×285×200
（9）平托盘周边垫高紧固
将平托盘四边稍垫高，货物向中心靠拢。
任务展示
任务准备
任务执行
任务评价
任务二
“托盘应用”任务评价表
