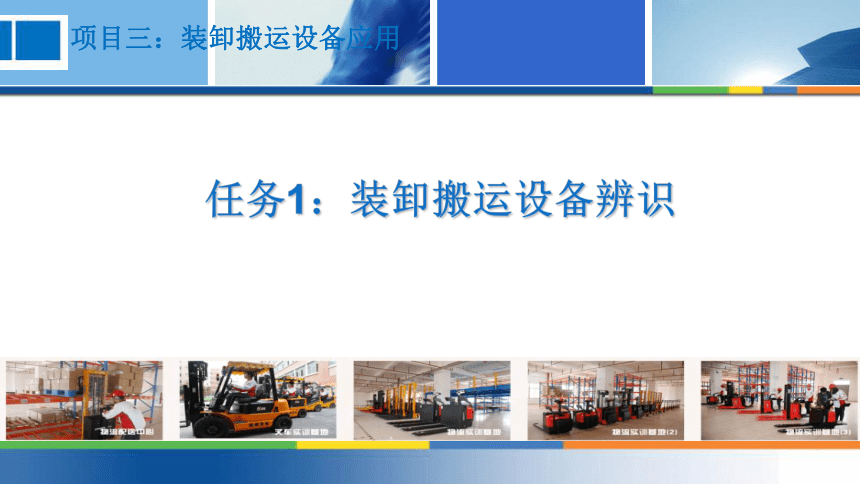

项目三：装卸搬运设备应用
任务1：装卸搬运设备辨识
任务展示
任务准备
任务执行
任务评价
拓展提升
任务一

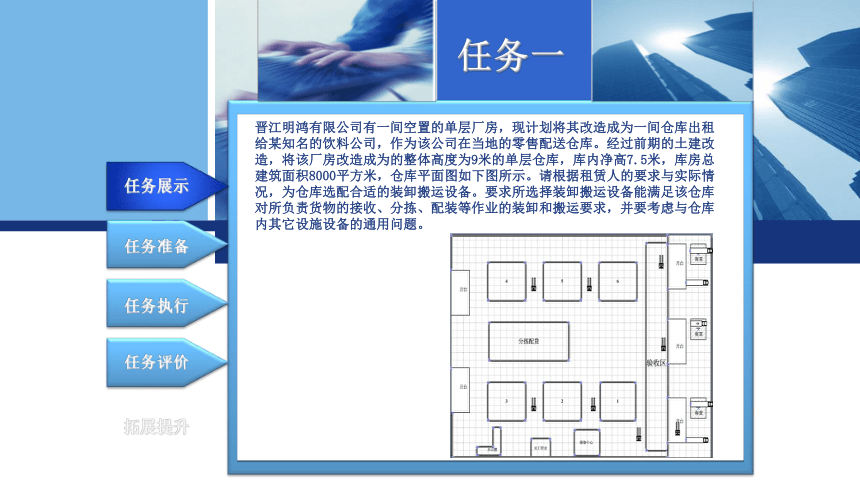

晋江明鸿有限公司有一间空置的单层厂房，现计划将其改造成为一间仓库出租给某知名的饮料公司，作为该公司在当地的零售配送仓库。经过前期的土建改造，将该厂房改造成为的整体高度为9米的单层仓库，库内净高7.5米，库房总建筑面积8000平方米，仓库平面图如下图所示。请根据租赁人的要求与实际情况，为仓库选配合适的装卸搬运设备。要求所选择装卸搬运设备能满足该仓库对所负责货物的接收、分拣、配装等作业的装卸和搬运要求，并要考虑与仓库内其它设施设备的通用问题。
任务展示
任务准备
任务执行
任务评价
任务一

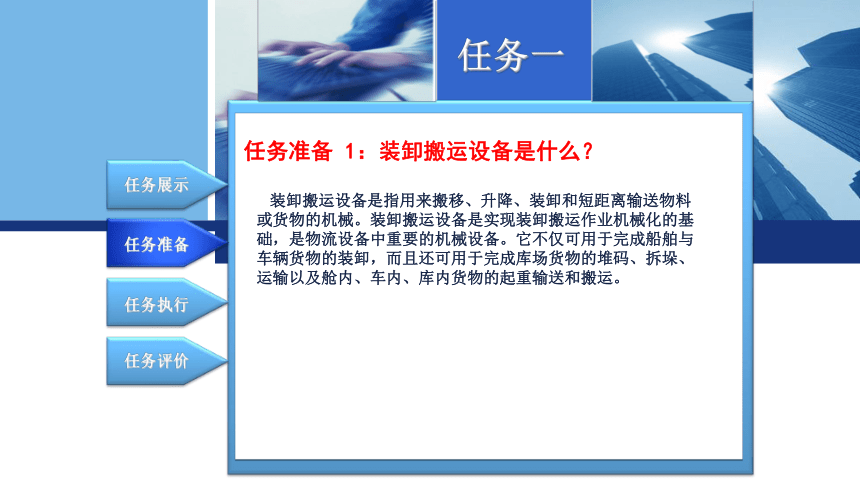

任务准备 1：装卸搬运设备是什么？
装卸搬运设备是指用来搬移、升降、装卸和短距离输送物料或货物的机械。装卸搬运设备是实现装卸搬运作业机械化的基础，是物流设备中重要的机械设备。它不仅可用于完成船舶与车辆货物的装卸，而且还可用于完成库场货物的堆码、拆垛、运输以及舱内、车内、库内货物的起重输送和搬运。
任务展示
任务准备
任务执行
任务评价
任务一

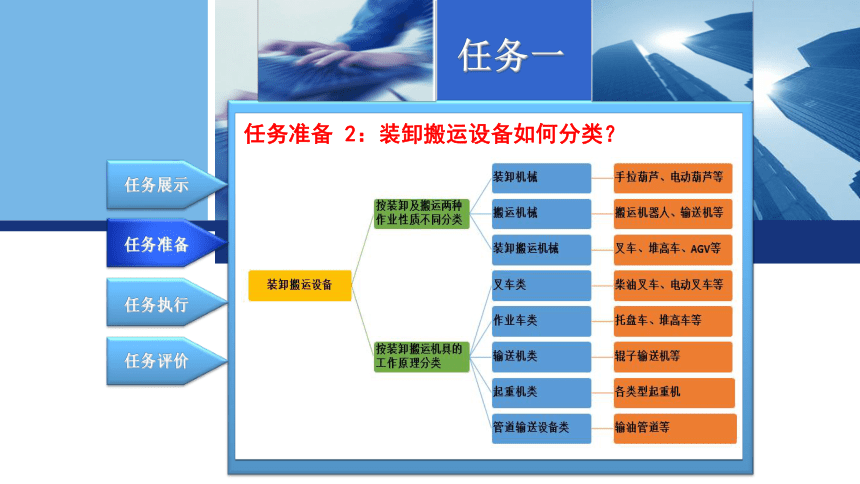

任务准备 2：装卸搬运设备如何分类？
任务展示
任务准备
任务执行
任务评价
任务一

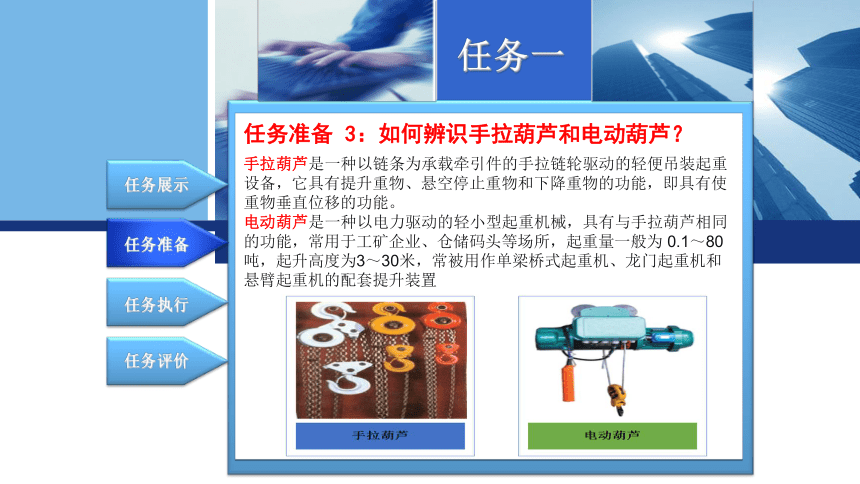

任务准备 3：如何辨识手拉葫芦和电动葫芦？
手拉葫芦是一种以链条为承载牵引件的手拉链轮驱动的轻便吊装起重设备，它具有提升重物、悬空停止重物和下降重物的功能，即具有使重物垂直位移的功能。
电动葫芦是一种以电力驱动的轻小型起重机械，具有与手拉葫芦相同的功能，常用于工矿企业、仓储码头等场所，起重量一般为 0.1～80吨，起升高度为3～30米，常被用作单梁桥式起重机、龙门起重机和悬臂起重机的配套提升装置
任务展示
任务准备
任务执行
任务评价
任务一

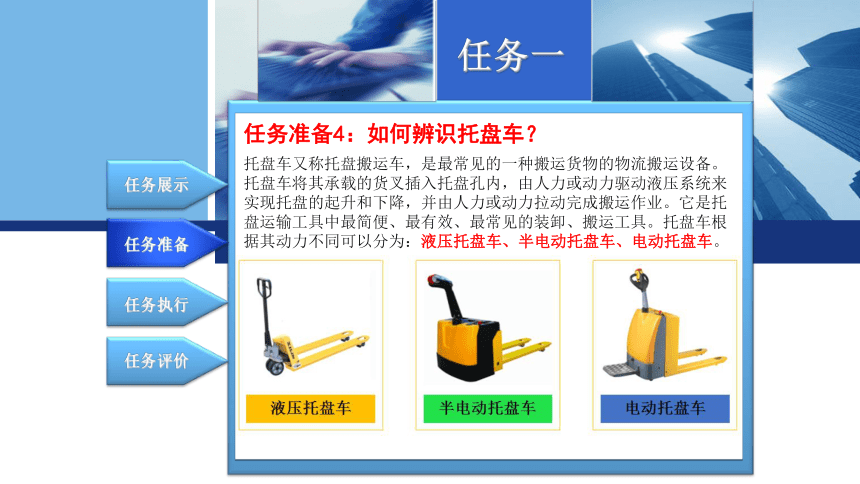

任务准备4：如何辨识托盘车？
托盘车又称托盘搬运车，是最常见的一种搬运货物的物流搬运设备。托盘车将其承载的货叉插入托盘孔内，由人力或动力驱动液压系统来实现托盘的起升和下降，并由人力或动力拉动完成搬运作业。它是托盘运输工具中最简便、最有效、最常见的装卸、搬运工具。托盘车根据其动力不同可以分为：液压托盘车、半电动托盘车、电动托盘车。
任务展示
任务准备
任务执行
任务评价
任务一

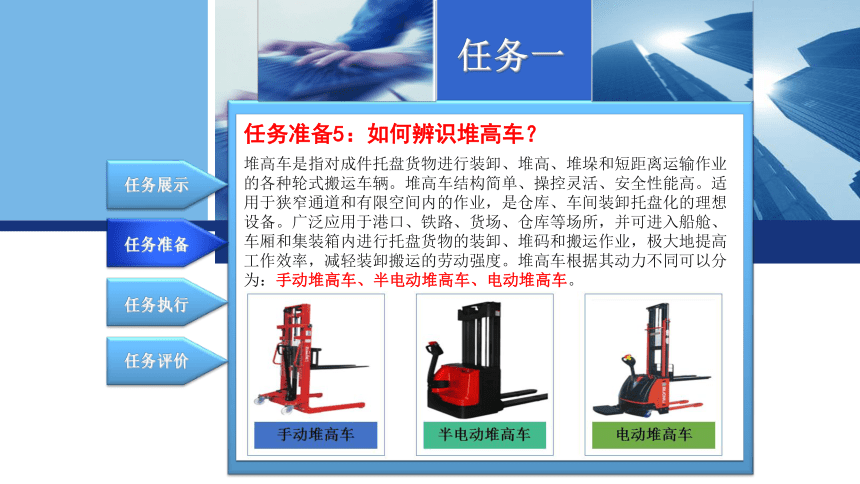

任务准备5：如何辨识堆高车？
堆高车是指对成件托盘货物进行装卸、堆高、堆垛和短距离运输作业的各种轮式搬运车辆。堆高车结构简单、操控灵活、安全性能高。适用于狭窄通道和有限空间内的作业，是仓库、车间装卸托盘化的理想设备。广泛应用于港口、铁路、货场、仓库等场所，并可进入船舱、车厢和集装箱内进行托盘货物的装卸、堆码和搬运作业，极大地提高工作效率，减轻装卸搬运的劳动强度。堆高车根据其动力不同可以分为：手动堆高车、半电动堆高车、电动堆高车。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备6：如何辨识叉车？
叉车又称铲车、叉式装卸车，是装卸搬运设备中最常用的具有装卸、搬运双重功能的机械，是成件托盘货物进行装卸、堆垛和短距离运输、重物搬运作业的各种轮式搬运车辆的总称。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备6：如何辨识叉车？
任务展示
任务准备
任务执行
任务评价
任务一
任务准备7：如何辨识输送机？
常见的输送机有带式输送机、链式输送机、辊道式输送机等
任务展示
任务准备
任务执行
任务评价
任务一
任务准备8：如何辨识起重机？
常见的起重机有梁式起重机、门座起重机、桥式起重机、浮式起重机等
任务展示
任务准备
任务执行
任务评价
任务一
任务准备9：如何辨识AGV？
AGV是Automated Guided Vehicle的缩写，意即“自动导引运输车”，也称为“无人搬运车”，是指装备有电磁或光学等自动导引装置，它能够沿规定的导引路径行驶，具有安全保护以及各种移载功能的运输车。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备10：如何辨识搬运机器人？
搬运机器人是可以进行自动化搬运作业的工业机器人，如图3-28所示，其优点是可以通过编程完成各种预期的任务，在自身结构和性能上有了人和机器的各自优势，尤其体现出了人工智能和适应性。搬运机器人可安装不同的末端执行器以完成各种不同形状和状态的工件搬运工作，大大减轻了人类繁重的体力劳动。最早的搬运机器人出现在1960年的美国，现在搬运机器人已经被广泛应用于自动装配流水线、智能仓库码垛搬运等的自动搬运。
任务展示
任务准备
任务执行
任务评价
任务一
步骤 1：情况分析
（1）仓储设施、集装设备情况：根据任务展示确定仓储设施以及集装设备。
（2）货物包装情况：本仓库将租赁给知名的饮料公司，作为该公司的零售配送仓库。因此仓库存储货物为该公司的各品种饮料，主要以箱为单位，包装材料主要为瓦楞纸、塑料薄膜等，单件包装箱形状为矩形。
（3）作业量情况：饮料为快速消费品，需求量较大，特别是在夏季需求量大增，因此将会有大量货物运达到本库；而本仓库又是零售配送型仓库，需要负责本地区几十家终端零售商店的各类饮料的配送工作，因此需要进行多批次小批量货物的装卸搬运作业。
（4）运动形式、运送距离情况：因为本仓库采用的货架为多层货架，因此货物运动位水平、垂直运动；运送距离均在本库内完成，属于较短途搬运。
任务展示
任务准备
任务执行
任务评价
任务一
步骤 2：选配装卸搬运设备
根据上述分析，可以明确在货物运达装卸、货物搬运、货物发送装卸作业中，需要的装卸搬运设备应该满足大批量货物，特别是托盘货物，短距离水平、垂直运动的要求。综合上述要求，选择合适的装卸搬运设备，如液压托盘车、内燃叉车、电动叉车、半电动堆高车等。
任务展示
任务准备
任务执行
任务评价
任务一
“装卸搬运设备辨识”任务评价表
