项目三：装卸搬运设备应用
任务2：液压托盘车操作与保养
任务展示
任务准备
任务执行
任务评价
拓展提升
任务二

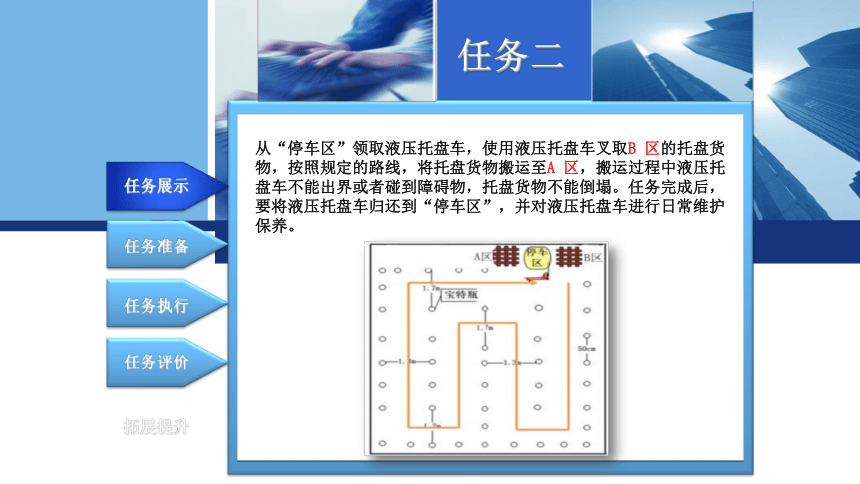

从“停车区”领取液压托盘车，使用液压托盘车叉取B 区的托盘货物，按照规定的路线，将托盘货物搬运至A 区，搬运过程中液压托盘车不能出界或者碰到障碍物，托盘货物不能倒塌。任务完成后，要将液压托盘车归还到“停车区”，并对液压托盘车进行日常维护保养。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备1：液压托盘车由哪几部分构成？
货叉（牙叉）
手柄
指状手柄
液压缸
车轮及承载滚轮

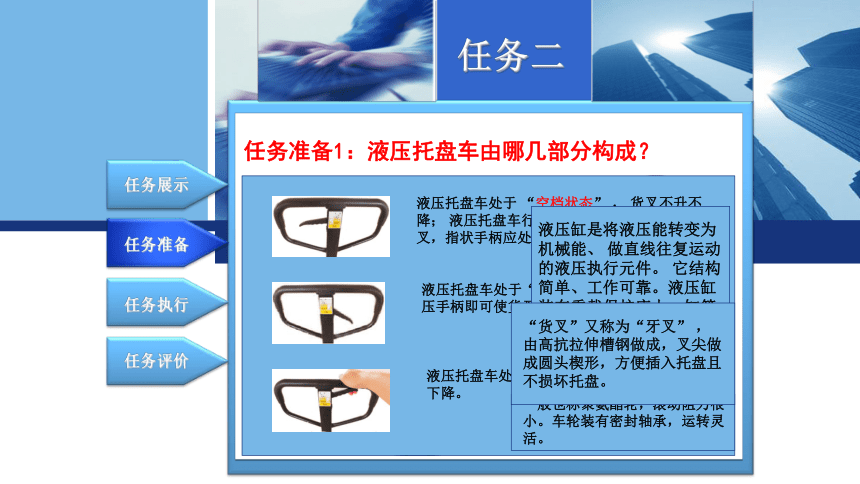

手柄是手动液压托盘车操作货叉起升、下降和行走的控制杆。
液压托盘车处于 “空档状态” ， 货叉不升不降； 液压托盘车行驶过程中， 不能随意升降货叉，指状手柄应处于“空档状态” 。
液压托盘车处于“上升档位” ，只要上下按压手柄即可使货叉上升；
液压托盘车处于“下降状态” ，货叉会开始下降。
液压缸是将液压能转变为机械能、 做直线往复运动的液压执行元件。 它结构简单、工作可靠。液压缸装在重载保护座上，缸筒镀铬，柱塞镀锌。
一般也称聚氨酯轮，滚动阻力很小。车轮装有密封轴承，运转灵活。
“货叉”又称为“牙叉” ，由高抗拉伸槽钢做成，叉尖做成圆头楔形，方便插入托盘且不损坏托盘。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备2：液压托盘车操作规范有哪些？

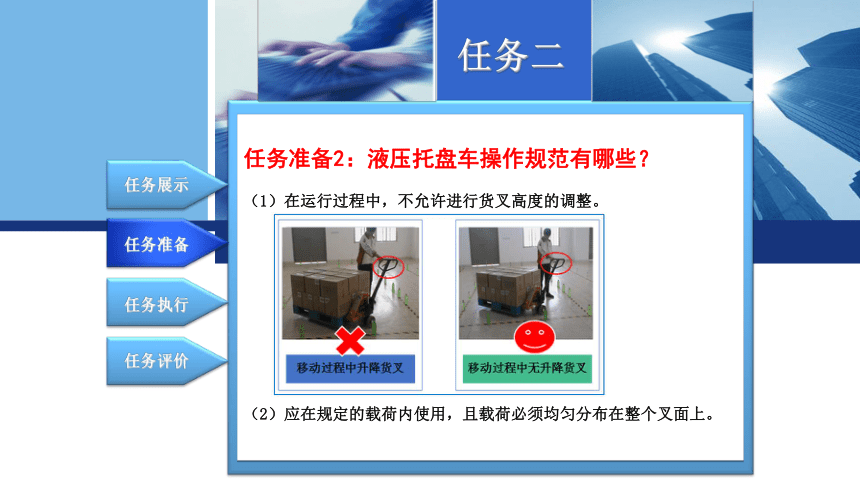

（1）在运行过程中，不允许进行货叉高度的调整。
（2）应在规定的载荷内使用，且载荷必须均匀分布在整个叉面上。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备2：液压托盘车操作规范有哪些？

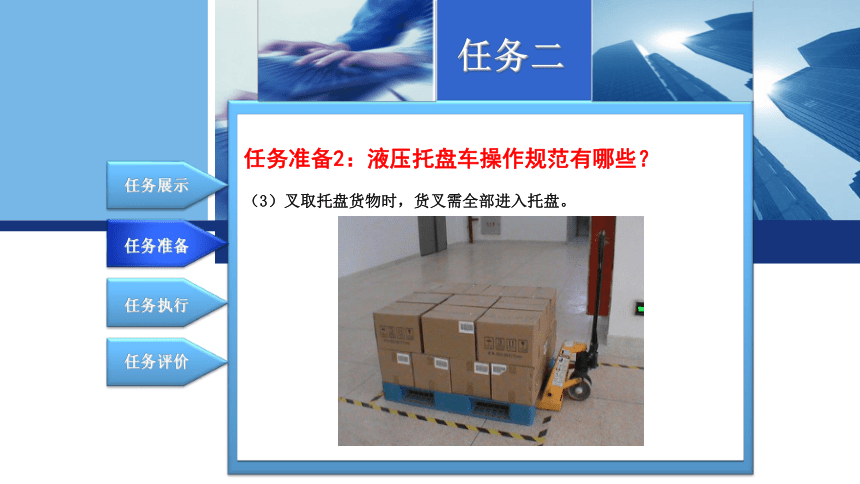

（3）叉取托盘货物时，货叉需全部进入托盘。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备2：液压托盘车操作规范有哪些？

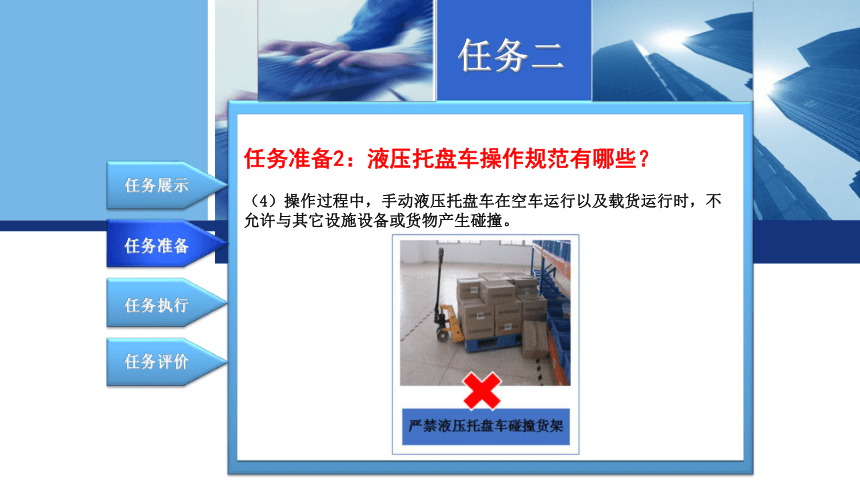

（4）操作过程中，手动液压托盘车在空车运行以及载货运行时，不允许与其它设施设备或货物产生碰撞。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备2：液压托盘车操作规范有哪些？

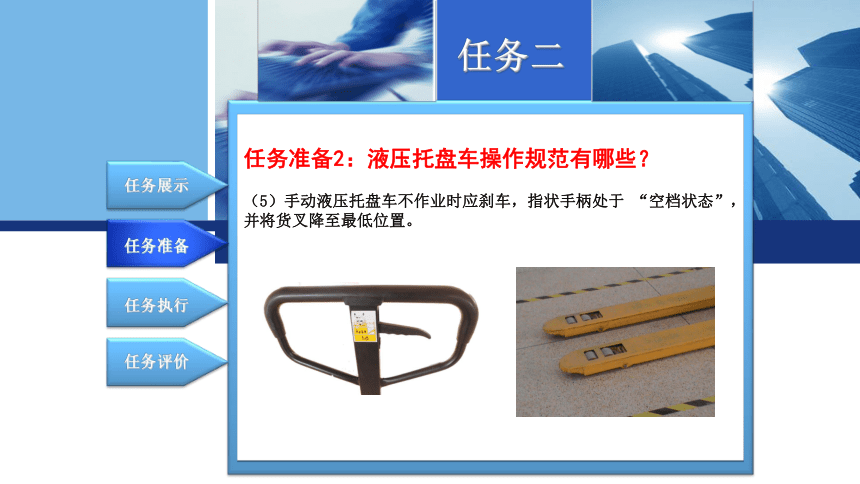

（5）手动液压托盘车不作业时应刹车，指状手柄处于 “空档状态”，并将货叉降至最低位置。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备2：液压托盘车操作规范有哪些？
（6）严禁载人，严禁人站在货叉上踩地溜车。
（7）在拐弯的时候务必要小心，一定要看清楚是否有行人和车辆在附近活动。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备2：液压托盘车操作规范有哪些？
（8）手动液压托盘车操作完毕，应放置回设备存放区内，不允许将手动液压托盘车随意停放。
（9）手柄下部联接螺栓如果发生松动，应该马上报修。
不允许将手动液压托盘车随意停放！
任务展示
任务准备
任务执行
任务评价
任务二
步骤1：领取设备
从 “停车区”取出手动液压托盘车，在液压托盘车处于刹车状态时，用双手握住手柄将其顺时针转动 90 度，然后拉住手柄将液压托盘车拉出 “停车区”，按任务描述中规定路线将液压托盘车运行至 “B 区”。
停车区
任务展示
任务准备
任务执行
任务评价
任务二
步骤2：叉取托盘
到达“B 区”后，将手液压托盘车的货叉完全插进“B 区”的托盘
槽内。
B区
任务展示
任务准备
任务执行
任务评价
任务二
步骤3：搬运货物
在货叉插入托盘槽后
，压下指状手柄，上
下摇动手柄，启动液
压系统，使货叉上升
，上升到与地面无摩
擦的高度后，把指状
手柄调至水平位置，
货叉停止上升，然后
按照任务描述中规定
的路线将托盘搬运至
“A 区”。
任务展示
任务准备
任务执行
任务评价
任务二
步骤4：卸载货物
将托盘搬运至“A 区
”后，抬起指状手柄
，直至货叉降低到最
低点，将托盘卸载在
“A 区”，卸载完毕
后再将指状手柄调至
水平位置。
A区
任务展示
任务准备
任务执行
任务评价
任务二
步骤5：设备归位
卸载好托盘货物后，
双手握住手柄用力
向后拉使手动液压
托盘车的货叉完全
离开托盘插槽，然
后将液压托盘
车按规定路线拉回
“停车区”，刹车
并放好。
任务展示
任务准备
任务执行
任务评价
任务二
步骤6：日常维护保养
（1） 车身清洁：每天工作结束后，应该用干净的湿抹布擦拭车身。如果液压托盘车较脏，可使用高压软管进行冲洗。
（2） 排除液压系统的空气：要更换密封件时，空气可能会进入液压系统，只要将指状手柄往下按压调至“上升状态”，然后摆动手柄十几次，就可以将空气排出。
任务展示
任务准备
任务执行
任务评价
任务二
步骤6：日常维护保养
（3） 润滑可动部分：手动液压托盘车所有轴承均备有加油孔，使用一段时间后必须给加润滑油。
任务展示
任务准备
任务执行
任务评价
任务二
步骤6：日常维护保养
（4） 正确停放：每当工作完成时，液压托盘车的货叉应该空载并降到最低位置，指状手柄应居中，并刹车。
任务展示
任务准备
任务评价
任务二
扫一扫：液压托盘车常见故障及排除办法
任务执行
任务展示
任务准备
任务执行
任务评价
任务二
“液压托盘车操作与维护”任务评价表
