项目一：仓储设备应用
任务2：货架组装
任务展示
任务准备
任务执行
任务评价
拓展提升
任务二

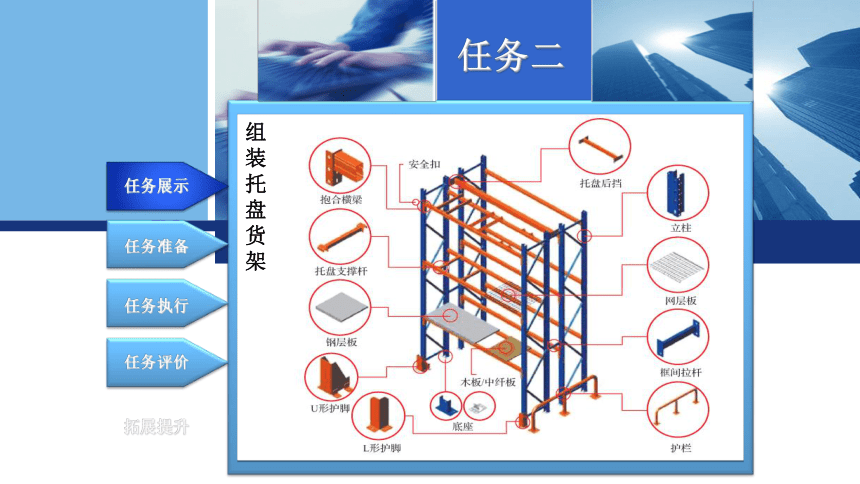

组装托盘货架
任务展示
任务准备
任务执行
任务评价
任务二
任务准备1：什么是货架？
货叉（牙叉）
手柄
指状手柄
液压缸
车轮及承载滚轮
手柄是手动液压托盘车操作货叉起升、下降和行走的控制杆。

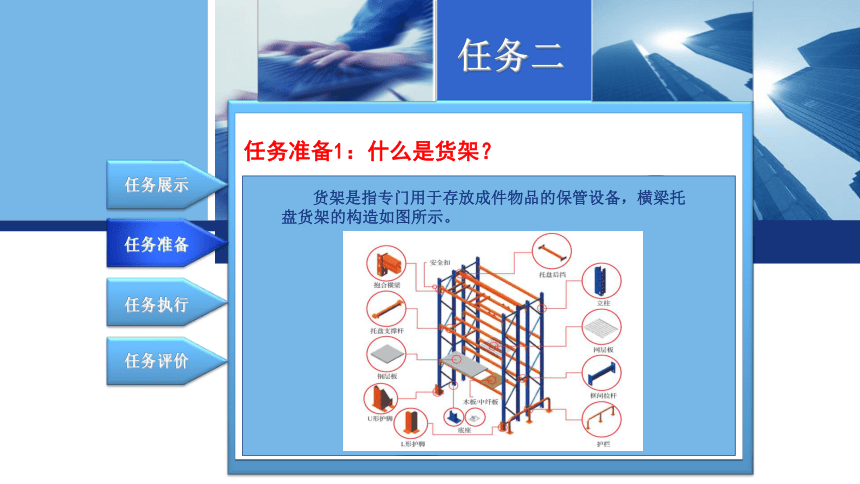

货架是指专门用于存放成件物品的保管设备，横梁托盘货架的构造如图所示。
任务展示
任务准备
任务执行
任务评价
任务二

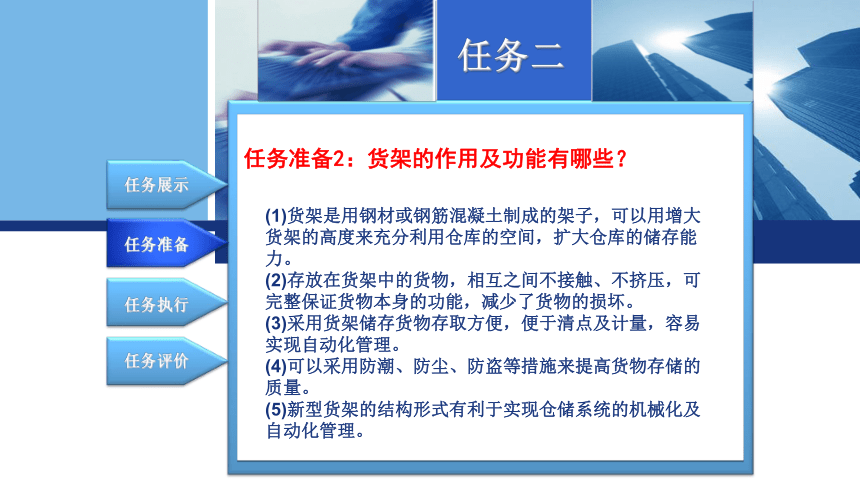

任务准备2：货架的作用及功能有哪些？
(1)货架是用钢材或钢筋混凝土制成的架子，可以用增大货架的高度来充分利用仓库的空间，扩大仓库的储存能力。
(2)存放在货架中的货物，相互之间不接触、不挤压，可完整保证货物本身的功能，减少了货物的损坏。
(3)采用货架储存货物存取方便，便于清点及计量，容易实现自动化管理。
(4)可以采用防潮、防尘、防盗等措施来提高货物存储的质量。
(5)新型货架的结构形式有利于实现仓储系统的机械化及自动化管理。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备3：货架的类型有哪些？

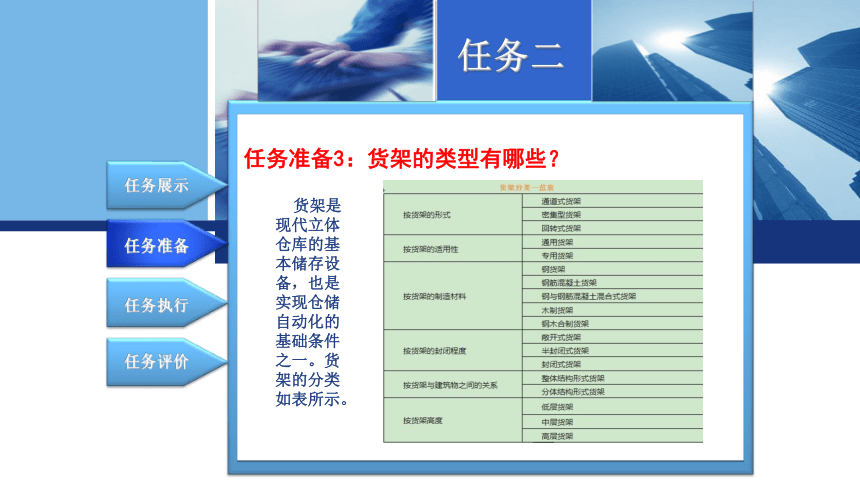

货架是现代立体仓库的基本储存设备，也是实现仓储自动化的基础条件之一。货架的分类如表所示。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备3：货架的类型有哪些？
1. 按货架的形式分类

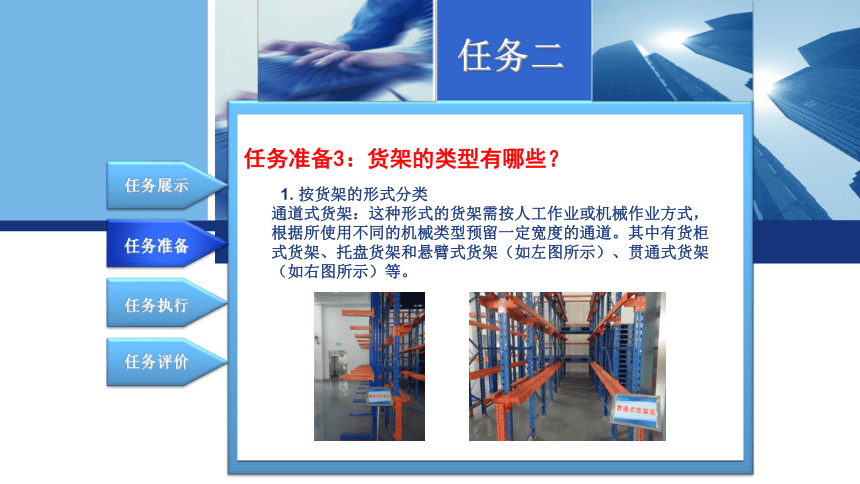

通道式货架：这种形式的货架需按人工作业或机械作业方式，根据所使用不同的机械类型预留一定宽度的通道。其中有货柜式货架、托盘货架和悬臂式货架（如左图所示）、贯通式货架（如右图所示）等。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备3：货架的类型有哪些？
1. 按货架的形式分类

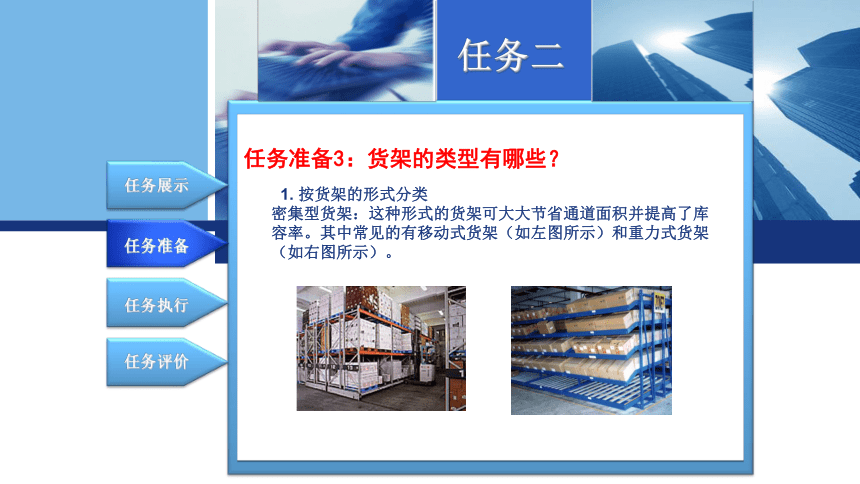

密集型货架：这种形式的货架可大大节省通道面积并提高了库容率。其中常见的有移动式货架（如左图所示）和重力式货架（如右图所示）。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备3：货架的类型有哪些？
1. 按货架的形式分类
回转式货架：这种形式的货架在动力驱动下能延轨道运行，将货物所在的货格旋转到拣货点，便于对储存货物的选拣。其中常见的有水平回转货架和垂直回转货架。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备3：货架的类型有哪些？
2.按货架的适用性分类
按货架的适用性分为通用货架、专用货架。
3.按货架的制造材料分类
按货架的制造材料分为钢货架、钢筋混凝土货架、钢与钢筋混凝土混合式货架、木制货架、钢木合制货架等。
4.按货架的封闭程度分类
按货架的封闭程度分为敞开式货架、半封闭式货架、封闭式货架等。
任务展示
任务准备
任务执行
任务评价
任务二
任务准备3：货架的类型有哪些？
5.按货架与建筑物之间的关系分类
整体结构形式货架：即货架直接支撑仓库屋顶和围棚。
分体结构形式货架：即货架与建筑物分为两个独立系统。
6.按货架高度 按货架高度分类
(1)低层货架:高度在5m以下。
(2)中层货架:高度在5~15m。
(3)高层货架:高度在15m以上。
任务展示
任务准备
任务执行
任务评价
任务二
步骤1：安装前准备工作
1.施工条件
（1）安装施工前，应熟悉图纸；对特殊或复杂的安装应编制施工方案；
（2）安装施工前，应了解安装现场电源供应的情况；
（3）安装施工前，安装施工地点及附近的杂物、垃圾等应清扫干净。
任务展示
任务准备
任务执行
任务评价
任务二
步骤1：安装前准备工作
2.收件检查保管
（1）开包或开箱前，应对照“发货清单”、“标准件装箱单”检查货架的构件，并应做记录，如发现散包、缺件、构件严重损坏，应对散包、损坏、表面严重磨损的构件就地拍照，并将图像资料及时传给供货商；
（2）开包时应将构件对照零件图进行检测，核对规格，公差等尺寸，发现有误应及时反映；
（3）构件、机械和工具均应妥善保管，不得使其变形、损坏、错乱和丢失。
任务展示
任务准备
任务执行
任务评价
任务二
步骤1：安装前准备工作
3.埋件（预置坑）检查
埋件（预置坑）的布置，几何尺寸和质量要求，应该符合图纸规定。布置后或安装前就对埋件（预置坑）进行检查。
任务展示
任务准备
任务执行
任务评价
任务二
步骤2：组装放线
（1）组装时应该对构件逐一进行校正，对组件进行尺寸核对，设立放线依据。
（2）应按平面图和有关建筑物的轴线，边缘线及标高线，划定安装的基准线。
（3）当测量直线度，平行度时，应当使用拉线和重锤。
任务展示
任务准备
任务执行
任务评价
任务二
步骤3：地脚螺栓
装置地脚螺栓应符合下列要求：
(1)膨胀螺栓的中心线应按图放线:膨胀螺栓的底端至基础底面的距离不得少于3d，且不得小于30mm；相邻两根膨胀螺栓的中心距离不得小于7.5d；
(2)装置膨胀螺栓的钻孔应防止与基础中的钢筋、预埋管和电缆等埋设物相碰；不得采用预留孔；
(3)装置膨胀螺栓的基础混凝土强度不得小于10Mpa；
(4)地坪裂缝部位不得使用膨胀螺栓。膨胀螺栓钻孔的直径和深度应符合规定，钻孔深度可超过规定值5-10mm；成孔后应对孔径和深度及时进行检查；
(5)膨胀螺栓露出部分应垂直。
任务展示
任务准备
任务执行
任务评价
任务二
步骤4：组装货架
（1）竖立柱片可根据立柱片高度、重量采用人工(滑轮等)、机械(车吊等)等方式，同时配备一定数量的横梁，构成稳定结构；
（2）竖起后将排数、列数，按图进行方位、尺寸复核，并进行标高、垂直、水平等初步调整，如有其他附件的则逐一配套安装，使各项数据达到标准，然后依排逐列安装；
（3）使用垫板调平时，应符合下列规定：
① 每一垫板组宜减少垫板块数，不宜超过5块。放置时厚的放在下面，薄的放在中间；
②每一垫板组应放置整齐平稳，接触良好；
③调平后，每组垫板均应压紧。
（4）安装横梁时必须两头均扣入到位，同时插入保险销；
（5）各类型货架(如阁楼式货架、悬臂式货架、重力式货架等)特色部分则按其顺序、要求分别进行安装。把横梁卡到立柱上。
任务展示
任务准备
任务执行
任务评价
任务二
步骤5：调整
（1）应对货架总体进行水平、垂直调整直至符合标准；
（2）对合同有要求的应做横梁承重试验，测试横梁下挠度；
（3）对有堆垛机或叉车的应做对位试车；
（4）对构件表面小面积的漏涂、剥落、磨损应补涂；
（5）所有紧固件均应拧紧，螺栓应露出螺母2-4个螺距；沉头螺钉紧固后，沉头应埋进构件内，不得外露。
任务展示
任务准备
任务执行
任务评价
任务二
步骤6：验收
（1）安装工程竣工后，应按合同指定的标准进行验收；
（2）验收时，应具备下列资料：
　　 ①总图（或按实际完工注明修改的总图）；
　　 ②设计修改的有关资料；
　　 ③自检测试记录；
　　 ④其他有关资料。
（3）应办理验收手续。
任务展示
任务准备
任务执行
任务评价
任务二
“ 货架组装”任务评价表
