项目二：集装单元器具应用
任务1：集装单元器具辨识
任务展示
任务准备
任务执行
任务评价
拓展提升
任务一

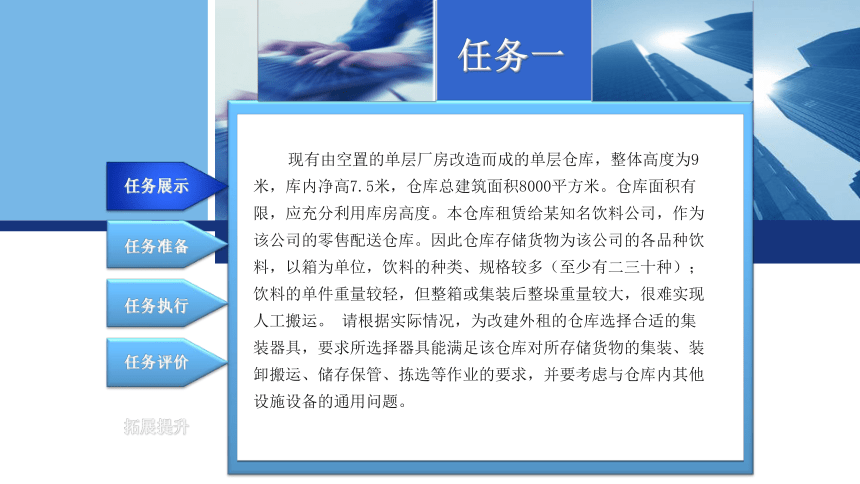

现有由空置的单层厂房改造而成的单层仓库，整体高度为9米，库内净高7.5米，仓库总建筑面积8000平方米。仓库面积有限，应充分利用库房高度。本仓库租赁给某知名饮料公司，作为该公司的零售配送仓库。因此仓库存储货物为该公司的各品种饮料，以箱为单位，饮料的种类、规格较多（至少有二三十种）；饮料的单件重量较轻，但整箱或集装后整垛重量较大，很难实现人工搬运。 请根据实际情况，为改建外租的仓库选择合适的集装器具，要求所选择器具能满足该仓库对所存储货物的集装、装卸搬运、储存保管、拣选等作业的要求，并要考虑与仓库内其他设施设备的通用问题。
任务展示
任务准备
任务执行
任务评价
任务一

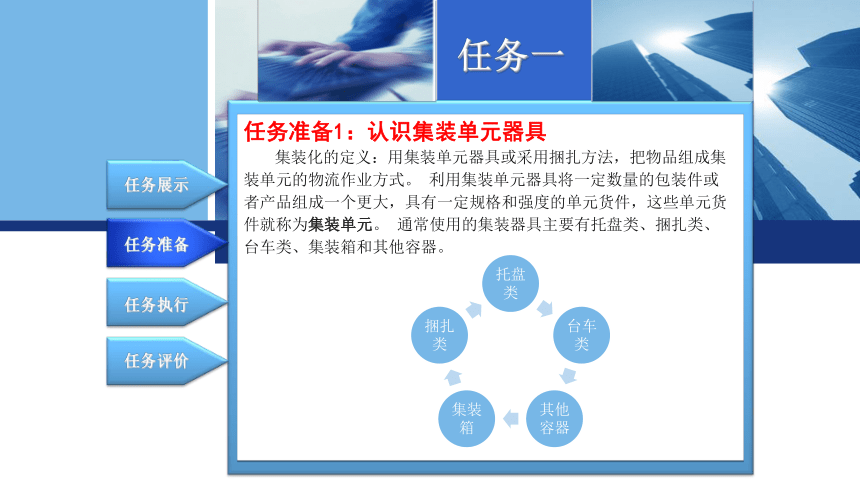

任务准备1：认识集装单元器具
集装化的定义：用集装单元器具或采用捆扎方法，把物品组成集装单元的物流作业方式。 利用集装单元器具将一定数量的包装件或者产品组成一个更大，具有一定规格和强度的单元货件，这些单元货件就称为集装单元。 通常使用的集装器具主要有托盘类、捆扎类、台车类、集装箱和其他容器。
任务展示
任务准备
任务执行
任务评价
任务一
托盘是在集装、堆放、搬运和运输作业中，用于放置货物和制品的水平平台装置。
托盘是物流领域中随着装卸机械化而发展起来的一种常用器具，在应用过程中又进一步发展成一种储存设施。常见托盘分类如图1-1所示。
任务准备2 辨识常用的托盘
任务展示
任务准备
任务执行
任务评价
任务一
任务准备2 辨识常用的托盘
1.平式托盘：是托盘中使用量最大的一种，也称为通用型托盘平托盘的结构形式有面板而没有上部结构，一般用木材、钢材、纤维板等制作。
图1-3 木制托盘
任务展示
任务准备
任务执行
任务评价
平式托盘按台面分为单面使用型、双面使用型。而按制造材料分为木制平托盘、钢制平托盘、塑料制平托盘、高密度合成版托盘。
任务一
任务准备2 辨识常用的托盘
图1-5 塑料制平托盘
图1-4 高密度合成板托盘（铝合金）
任务展示
任务准备
任务执行
任务评价
任务一
2. 柱式托盘：在托盘的四个角有固定的或可卸式的柱子，有的柱子与柱子之间有连接的横梁，可使柱子形成门框架，如图1-6所示。具体有两方面作用：
防止托盘上所放置的物品在运输、装卸等过程中发生塌垛损坏；
利用柱子支撑承重，可以将托盘堆高叠放，而不会压坏下部托盘上的货物。
图1-6 柱式托盘
任务展示
任务准备
任务执行
任务评价
任务一
3. 箱式托盘：是指在托盘上面带有箱式容器的托盘，即在托盘四个边上有板式、栅式、网式等各种平面，从而组成一个箱体，有些箱体还有顶板 。如图1-7所示，具体特点体现以下两点：
防护能力强，可有效防止塌垛，防止货损
装运范围较大，不但能装运可码垛的整齐形状包装货物，也可装运各种形状不整齐且不能稳定堆码的物品。
图1-7 箱式托盘
任务展示
任务准备
任务执行
任务评价
任务一
4. 轮式托盘：是在柱式、箱式托盘下部装有小型轮子，如图1-8，图1-9所示，轮式托盘有很强的搬运性，大多用于一般杂货的运送，并可利用轮子作短距离移动，在生产企业物流系统中，可兼做作业车辆。
轮式托盘
图1-8 轮式托盘
图1-9轮式托盘
任务展示
任务准备
任务执行
任务评价
任务一
5. 滑片托盘：它是一种新型托盘，它由瓦楞纸、板纸或塑料简单地折曲而成的板状托盘，也叫薄板托盘，其形状不同于普通托盘。它在片状平面下方无插口，但在操作方向上有突起的折翼，以便于配套的叉车进行操作。为了与滑板使用匹配，需要有带钳口推拉器的叉车。取货时先用推拉器的钳口夹住滑板的壁板，将叉向前伸，并同时将滑板货体拉到叉。
任务展示
任务准备
任务执行
任务评价
任务一

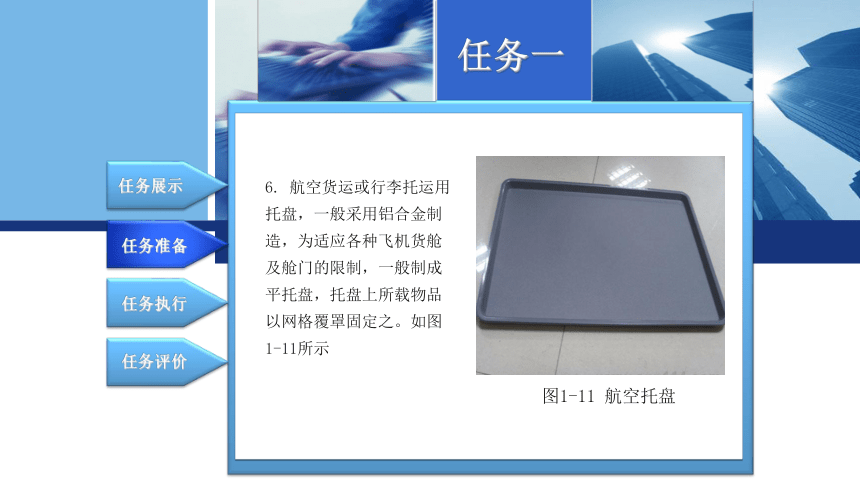

6. 航空货运或行李托运用托盘，一般采用铝合金制造，为适应各种飞机货舱及舱门的限制，一般制成平托盘，托盘上所载物品以网格覆罩固定之。如图1-11所示
图1-11 航空托盘
任务展示
任务准备
任务执行
任务评价
任务一

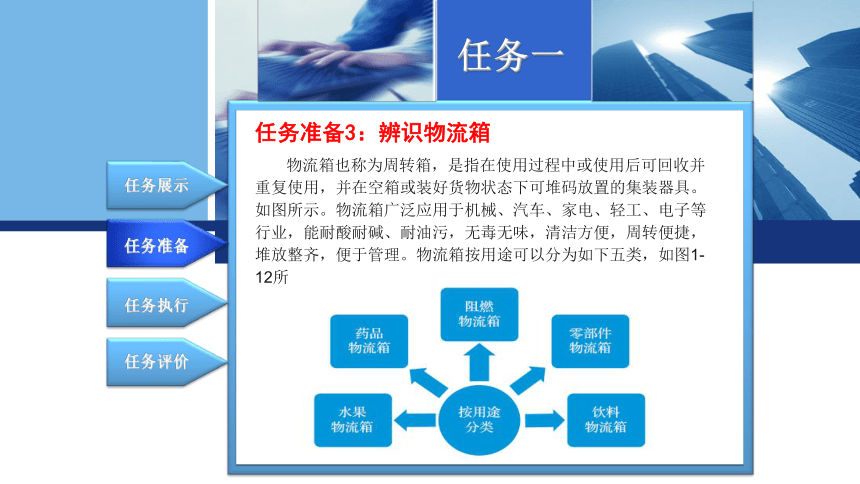

任务准备3：辨识物流箱
物流箱也称为周转箱，是指在使用过程中或使用后可回收并重复使用，并在空箱或装好货物状态下可堆码放置的集装器具。如图所示。物流箱广泛应用于机械、汽车、家电、轻工、电子等行业，能耐酸耐碱、耐油污，无毒无味，清洁方便，周转便捷，堆放整齐，便于管理。物流箱按用途可以分为如下五类，如图1-12所
任务展示
任务准备
任务执行
任务评价
任务一
任务准备3：辨识物流箱
根据外形不同可分为可堆式物流箱、斜插式物流箱和折叠式物流箱等，具体如图2-11所示。可堆式物流箱，无论是配有箱盖或没有箱盖都不会影响到上下两个箱体或多个箱体的灵活堆叠。斜插式物流箱，在两个或多个箱体货物满箱堆放时，必须配套箱盖使用才可实现堆叠；当空箱时，打开箱盖就可实现多个空箱堆叠，可减少空箱时的仓储体积和物流周转时的来回费用。折叠式物流箱，根据折叠方式的不同，有对折式和内倒式两种折叠方法，具有重量轻、占地少、组合方便等优点。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
集装箱是指具有一定强度、刚度和规格专供周转使用的大型装货容器。国际标准化组织(ISO)对集装箱定义：集装箱是一种运输设备；具有足够的强度，可长期反复使用；为便于商品运送而专门设计的，在一种或多种运输方式下运输时，无需中途换装；具有快速装卸和搬运的装置，特别是从一种运输方式转移到另一种运输方式时；设计时注意到便于货物装满或卸空；内容积为1 立方米或1 立方米以上。集装箱按用途可以进行如下分类，如图1-14所示
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
1.干货集装箱
干货集装箱用来运输无须控制温度的件杂货，通常为封闭式，在一端或侧面设有箱门。这种集装箱通常用来装运文化用品、化工用品、电子机械、工艺品、医药、日用品、纺织品及仪器零件等。它是最常用的集装箱，不受温度变化影响的各类固体散货、颗粒或粉末状的货物都可以由这种集装箱装运。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
2.保温集装箱
保温集装箱是指一种所有箱壁都用导热率低的材料隔热，用来运输需要冷藏和保温货物的集装箱。
(1) 冷藏集装箱
冷藏集装箱以运输冷冻食品为主，能保持所定温度的保温集装箱。目前国际上采用的冷藏集装箱基本上分为两种：一种是集装箱内带有冷冻机的，称机械式冷藏集装箱；另一种是集装箱内没有冷冻机而只有隔热结构的，即在集装箱端壁上设有进气孔和出气孔，箱子装在舱中，由船舶的冷冻装置供应冷气，这种叫作离合式冷藏集装箱（又称外置式或夹箍式冷藏集装箱）。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
(2) 隔热集装箱
隔热集装箱主要装运水果、蔬菜等货物，是为防止温度上升过高，保持货物鲜度而具有充分隔热结构的集装箱。
(3) 通风集装箱
通风集装箱是为装运不需要冷冻但具有通风的货物，在顶端壁和侧壁上设有通风孔的集装箱，如将通风口关闭，同样可以作为干货集装箱使用。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
3.框架集装箱
框架集装箱是一种没有箱顶和侧壁，甚至连端壁也去掉而只有底板和四个角柱的集装箱。这种集装箱可以从前后、左右及上方进行装卸作业，适合装载起重和超大的货物，如重型机械、钢材、钢管、木材、钢锭等。台架式的集装箱没有水密性，怕水淋湿的货物不能装运或需用布遮盖装运。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
4. 散货集装箱
散货集装箱是一种密闭式集装箱，集装箱顶部一般设有装货口，装货口应具有防水性良好的盖，以防止内装货物受潮。此类集装箱一般用于装载粮食。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
5. 牲畜集装箱
牲畜集装箱是一种装运鸡、鸭、鹅等活家禽和牛、马、羊、猪等活家畜用的集装箱。为了遮蔽太阳光，箱顶用胶合板盖上，侧面和端面都有用铝丝网制成的窗，以加强通风。侧壁下方设有清扫口和排水口，并配有上下移动的拉门，可把垃圾清扫出去，还装有喂食口。牲畜集装箱在船上一般装在甲板上，因为甲板上空气流通，且便于清扫和照顾。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
6. 敞顶集装箱
敞顶集装箱是一种没有刚性箱顶的集装箱， 但有可折叠式或可折式顶梁支撑强帆布、塑料布或涂塑布制成的顶篷，其他构件与通用集装箱类似。这种集装箱适于装载大型货物和重货，如钢铁、木材，特别是像玻璃板等易碎的重货，利用吊车从顶部吊人箱内不易损坏，而且也便于在箱内固定。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备4：认识集装箱
7. 罐式集装箱
罐式集装箱是专用以装运酒类、油类(如动植物油)、液体食品以 及化学品等液体货物的集装箱。它还可以装运其他液体的危险货物。这种集装箱有单罐和多罐数种，罐体四角由支柱、撑杆构成整体框架
任务展示
任务准备
任务执行
任务评价
任务一
任务准备5：认识集装袋
集装袋又称柔性集装袋、吨装袋、太空袋等，是一种柔性货物运输集装器具，配以叉车或起重机以及其他运输器具，就可以实现集装运输。集装袋适用于装运大宗散状粉粒状物料，广泛用于食品、粮谷、医药、化工、矿产品等粉状、颗粒、块状物品的运输包装。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备6：集装单元器具选用原则
集装单元化的目的：为了充分发挥货物集装单元化的优越性，以降低物流成本，提高经济效益 。
在实现集装单元化时，必须遵循下列几个基本原则
①通用化：通用化原则，就是要保证物流集装单元器具在物流全过程的各个作业环节、各种作业场合、各种运输工具、各个企业直至各个国家之间都能实现通用。
②标准化
标准化即是指从集装化术语的使用，集装工具的尺寸、规格、强度、外形和重量，集装工具材质、性能，实验方法，装卸搬运加固规则一直到编号、标志、操作规范和管理办法等等，都必须要标准化，以便进行全社会和国际间的流通和交换 。
任务展示
任务准备
任务执行
任务评价
任务一
任务准备6：集装单元器具选用原则
③系统化 ：由于集装单元化技术的内容包括了集装工具在内的成套物流设施、装备、工艺和管理，是一个联系生产与生产、生产与消费的动态系统，集装单元化过程中采用系统的思维考虑整个动态的物流系统。
任务展示
任务准备
任务执行
任务评价
任务一
步骤1：情况分析
（1）仓储设施情况：根据任务中介绍，从托盘货架、悬臂式货架、重力式货架、旋转式货架、移动式货架、高层货架等货架中，确定合适的仓储设施，如选择托盘货架。
（2）装卸搬运设备情况：因为饮料的单件重量较轻，但整箱或集装后整垛重量较重，人工搬运很难实现，因此仓库内需要使用装卸搬运设备，如内燃动力叉车、手动液压托盘车、堆高车等。
任务展示
任务准备
任务执行
任务评价
任务一
步骤2：确定集装单元器具
根据上述分析，可以明确在货物运达、储存阶段，需要集装单元器具具有足够的承重量、能组成大规模的集装单元，并且便于快递装卸搬运作业；在货物分拣、配送阶段，需要集装单元器具能满足快递再集装、快速回转的要求。综合上述要求，应选择合适的集装单元器具，如木制平托盘、饮料物流箱等。
步骤1：情况分析
（3）运输设备情况：饮料为快速消费品，需求量较大，特别是在夏天需求量大增，因此需采用大型运输工具将大量货物运达本库；而本仓库又是零售配送型仓库，需要负责本地区几十家终端零售商店的各类饮料的配送工作，因此需要多辆小型车辆对不同区域进行配送。
任务展示
任务准备
任务执行
任务评价
任务一
扫一扫：集装单元化技术
随着科学技术的发展，生产技术得到了发展，各种交通工具和交通设施以及交通网络也得到了不断发展，同时由于市场扩大了，为大量生产提供了良好的环境，而大量生产的产品要输送到各地，因此，大批量、长距离输送显得越来越重要。要实现大批量、长距离的输送必须依靠集装单元化技术，目前世界各国大都采用了集装单元化技术进行物流活动。
集装单元的实质就是要形成集装单元化系统，集装单元化系统是由货物单元、集装器具、装卸搬运设备和输送设备等组成的为高效、快速地进行物流业服务的人工系统。
集装单元化技术是随着物流管理技术的发展而发展起来的。采用集装单元化技术后，使物流费用大幅度降低，同时，使传统的包装方法和装卸搬运工具发生了根本变革。
任务展示
任务准备
任务执行
任务评价
任务一
集装箱本身就成为包装物和运输工具，改变了过去那种对包装、装卸、储存、运输等各管一段的做法。它是综合规划和改善物流机能的有效技术。
集装单元化技术是物流系统中的一项先进技术，它是适合于机械化大生产，便于采用自动化管理的一种现代科学技术。它是现代化大生产将自动化装置运用于物流活动的产物，它的生命力在于科学技术的发展。但是在推广应用集装单元化技术的过程中必须注意三个问题：一是要注意集装单元化系统中必须具有配套的装卸搬运设备和运送设备;二是必须注意集装箱和托盘等集装器具的合理流向及回程货物的合理组织;三是必须实行集装箱具的标准化和系列化、通用化。只有随着物流管理技术的不断发展，集装单元化技术才会不断发展和完善，才会实现物流现代化。
任务展示
任务准备
任务执行
任务评价
任务一
“集装单元器具辨识”任务评价表
