项目一 了解车床

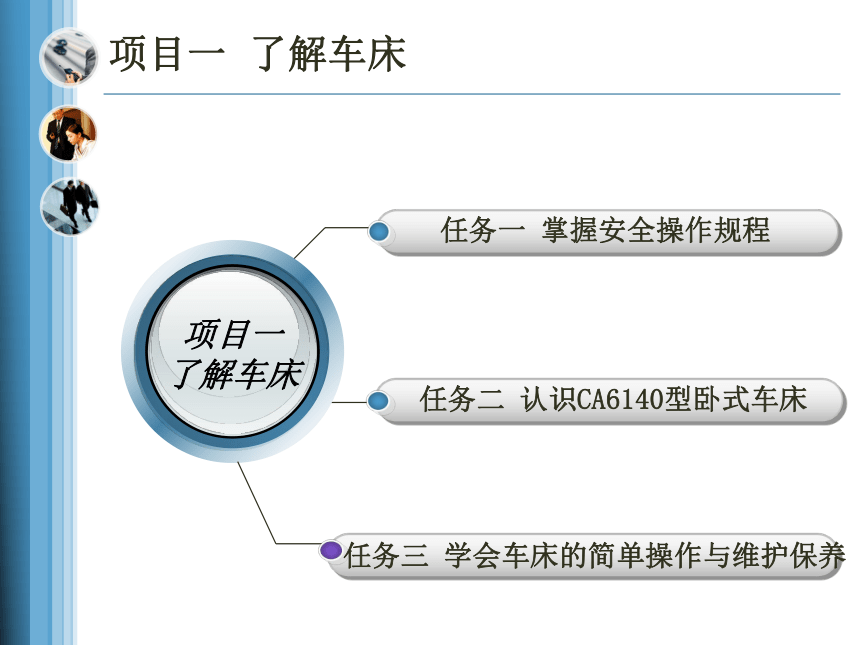

项目一
了解车床
任务一 掌握安全操作规程
任务二 认识CA6140型卧式车床
任务三 学会车床的简单操作与维护保养
任务一 掌握安全操作规程
1、安全操作规程
（1）工作时应穿工作服，并扣紧袖口或戴套袖。女同志应戴工作帽，头发或辫子应塞人帽内。
（2）要戴好防护镜，以防铁屑飞溅伤眼，注意头部与工件不能靠得太近。
（3）严禁戴手套操作车床或测量工件。
（4）工作前按规定润滑机床，检查各手柄是否到位，并开慢车试运转五分钟，确认一切正常方能操作。
（5）卡盘夹头要上牢，开机时扳手不能留在卡盘或夹头上。
（6）工件和刀具装夹要牢固，刀杆不应伸出过长（镗孔除外）；转动小刀架要停车，防止刀具碰撞卡盘、工件或划破手。
任务一 掌握安全操作规程

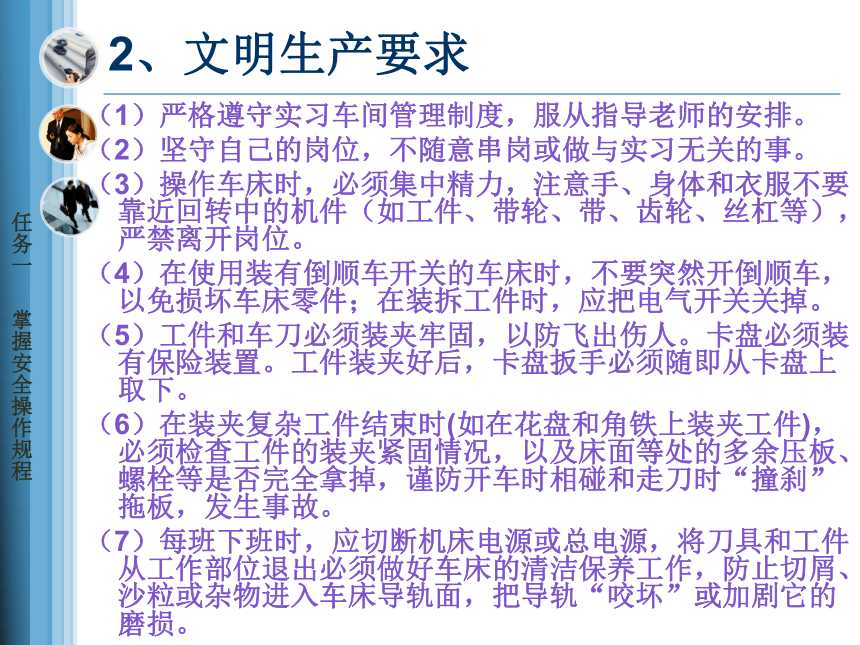

2、文明生产要求
（1）严格遵守实习车间管理制度，服从指导老师的安排。
（2）坚守自己的岗位，不随意串岗或做与实习无关的事。
（3）操作车床时，必须集中精力，注意手、身体和衣服不要靠近回转中的机件（如工件、带轮、带、齿轮、丝杠等），严禁离开岗位。
（4）在使用装有倒顺车开关的车床时，不要突然开倒顺车，以免损坏车床零件；在装拆工件时，应把电气开关关掉。
（5）工件和车刀必须装夹牢固，以防飞出伤人。卡盘必须装有保险装置。工件装夹好后，卡盘扳手必须随即从卡盘上取下。
（6）在装夹复杂工件结束时(如在花盘和角铁上装夹工件)，必须检查工件的装夹紧固情况，以及床面等处的多余压板、螺栓等是否完全拿掉，谨防开车时相碰和走刀时“撞刹”拖板，发生事故。
（7）每班下班时，应切断机床电源或总电源，将刀具和工件从工作部位退出必须做好车床的清洁保养工作，防止切屑、沙粒或杂物进入车床导轨面，把导轨“咬坏”或加剧它的磨损。
任务一 掌握安全操作规程

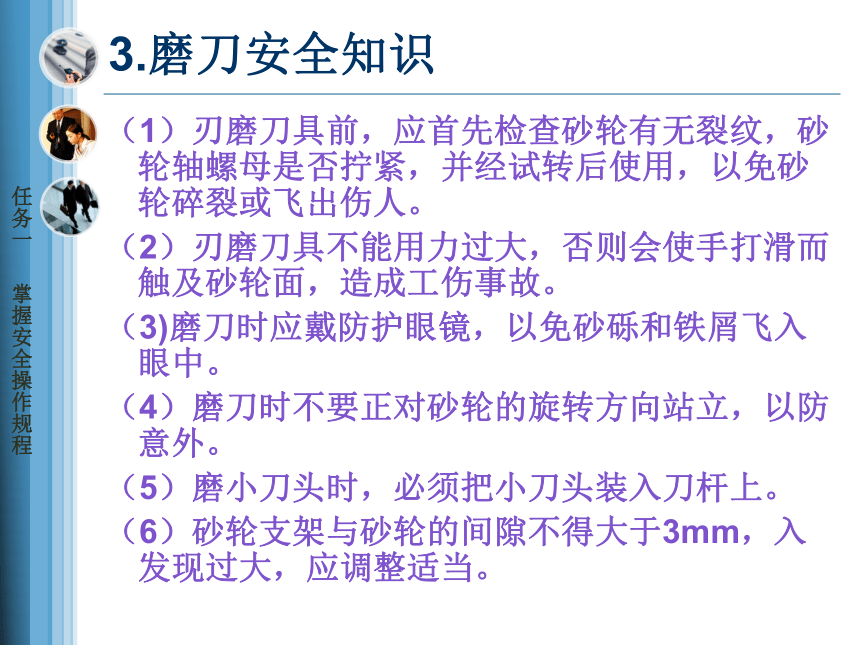

3.磨刀安全知识
（1）刃磨刀具前，应首先检查砂轮有无裂纹，砂轮轴螺母是否拧紧，并经试转后使用，以免砂轮碎裂或飞出伤人。
（2）刃磨刀具不能用力过大，否则会使手打滑而触及砂轮面，造成工伤事故。
（3)磨刀时应戴防护眼镜，以免砂砾和铁屑飞入眼中。
（4）磨刀时不要正对砂轮的旋转方向站立，以防意外。
（5）磨小刀头时，必须把小刀头装入刀杆上。
（6）砂轮支架与砂轮的间隙不得大于3mm，入发现过大，应调整适当。
任务一 掌握安全操作规程
任务二 认识CA6140型卧式车床

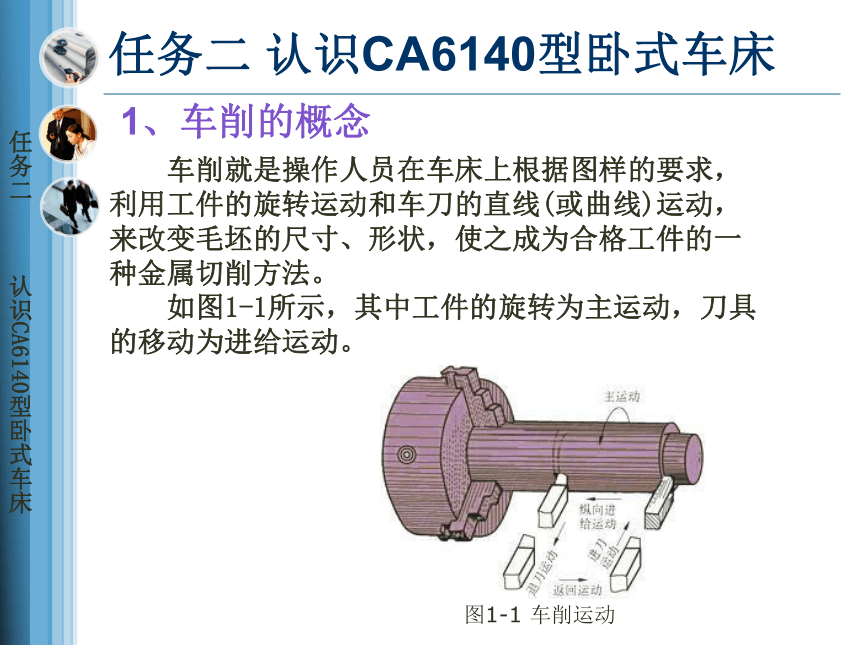

1、车削的概念
车削就是操作人员在车床上根据图样的要求，利用工件的旋转运动和车刀的直线(或曲线)运动，来改变毛坯的尺寸、形状，使之成为合格工件的一种金属切削方法。
如图1-1所示，其中工件的旋转为主运动，刀具的移动为进给运动。
图1-1 车削运动
任务二 认识CA6140型卧式车床

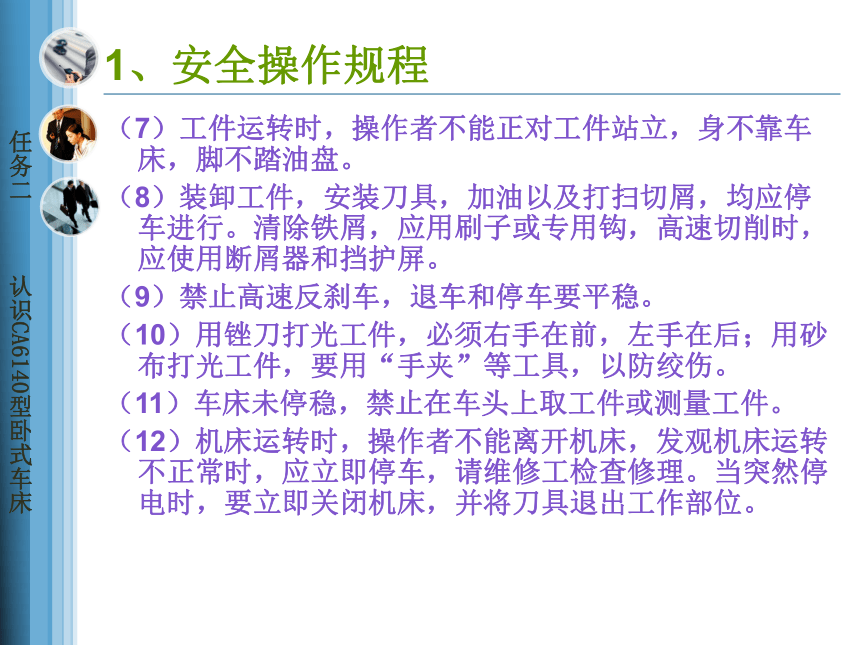

1、安全操作规程
（7）工件运转时，操作者不能正对工件站立，身不靠车床，脚不踏油盘。
（8）装卸工件，安装刀具，加油以及打扫切屑，均应停车进行。清除铁屑，应用刷子或专用钩，高速切削时，应使用断屑器和挡护屏。
（9）禁止高速反刹车，退车和停车要平稳。
（10）用锉刀打光工件，必须右手在前，左手在后；用砂布打光工件，要用“手夹”等工具，以防绞伤。
（11）车床未停稳，禁止在车头上取工件或测量工件。
（12）机床运转时，操作者不能离开机床，发观机床运转不正常时，应立即停车，请维修工检查修理。当突然停电时，要立即关闭机床，并将刀具退出工作部位。
任务二 认识CA6140型卧式车床

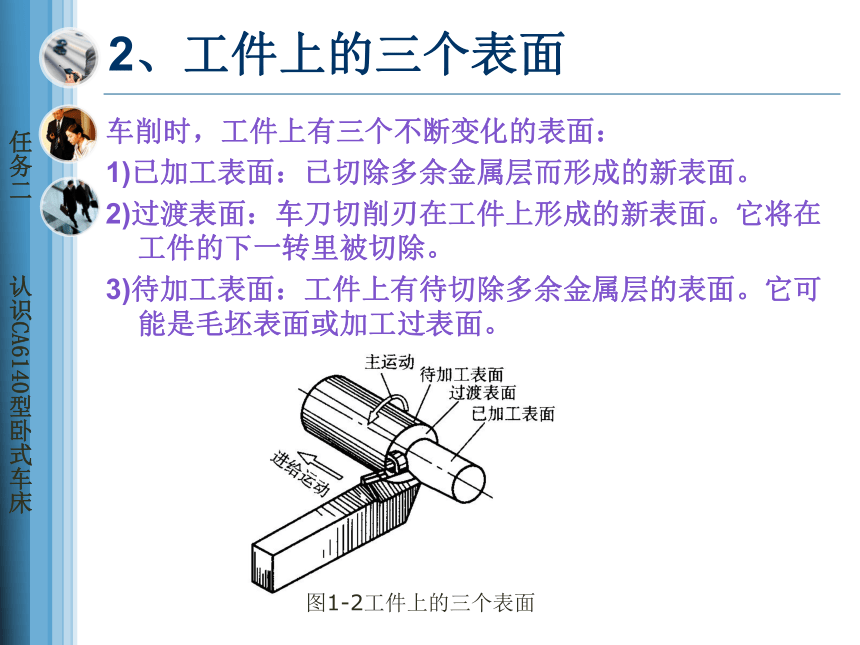

2、工件上的三个表面
车削时，工件上有三个不断变化的表面：
1)已加工表面：已切除多余金属层而形成的新表面。
2)过渡表面：车刀切削刃在工件上形成的新表面。它将在工件的下一转里被切除。
3)待加工表面：工件上有待切除多余金属层的表面。它可能是毛坯表面或加工过表面。
图1-2工件上的三个表面
任务二 认识CA6140型卧式车床

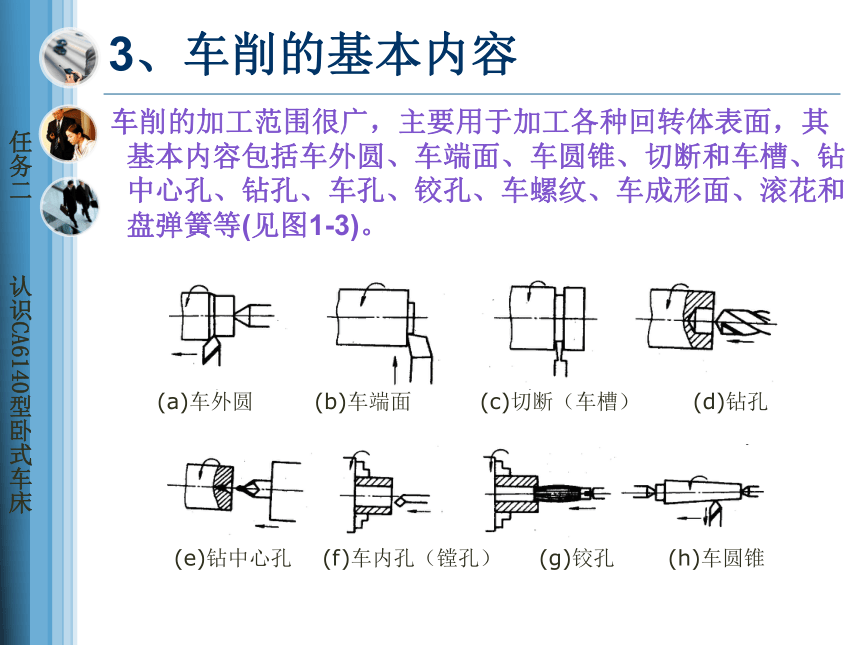

3、车削的基本内容
车削的加工范围很广，主要用于加工各种回转体表面，其基本内容包括车外圆、车端面、车圆锥、切断和车槽、钻中心孔、钻孔、车孔、铰孔、车螺纹、车成形面、滚花和盘弹簧等(见图1-3)。
(a)车外圆 (b)车端面 (c)切断（车槽） (d)钻孔
(e)钻中心孔 (f)车内孔（镗孔） (g)铰孔 (h)车圆锥
任务二 认识CA6140型卧式车床
3、车削的基本内容
(i)车成型面 (j)滚花 (k)车螺纹 (l)盘绕弹簧
图1-3 车削的基本内容
任务二 认识CA6140型卧式车床
4、车床各部分的名称及功用
（1)主轴箱1
（2）交换齿轮箱12
（3）进给箱11
（4）溜板箱9
（5）刀架2
（6）尾座3
（7）床身4
（8）床脚5、10
图1-4 CA6140型车床
1.主轴箱 2.刀架 3.尾座 4.床身 5.后床脚 6.丝杠 7.光杠
8.操纵杆 9.溜板箱 10.前床脚 11.进给箱 12.交换齿轮箱
任务二 认识CA6140型卧式车床
溜板箱
图1-5 溜板部分
(a) 溜板箱外形
(b) 溜板部分
任务二 认识CA6140型卧式车床
刀架
图1-6 小滑板、方刀架
任务二 认识CA6140型卧式车床
尾座
图1-7 CA6140型卧式车床尾座
1-尾座体 2-底座 3-套筒 4-螺母 5-顶尖 6-螺钉 7-尾座固定手柄
8-压块 9-手轮 10-丝杆 11-套筒锁紧手柄
任务二 认识CA6140型卧式车床
床脚
图1-8 床脚
任务二 认识CA6140型卧式车床
任务三 学会车床的简单操作与维护保养
1、车床的简单操作方法
（1）车床启动操作
1）检查车床各变速手柄是否处于空档位置，离合器是否处于正确位置，操纵杆是否处于停止状态，确认无误后，合上车床电源总开关。
2）按下床鞍上的绿色启动按扭，电动机启动。
3）向上提起溜板箱右侧的操纵杆手柄，主轴正转；操纵杆手柄回到中间位置，主轴停止转动；操纵杆向下压，主轴反转。
4）主轴正反转的转换要在主轴停止转动后进行，避免因连续转换操作使瞬间电流过大而发生电器故障。
5）按下床鞍上的红色停止按钮，电动机停止工作。
任务三 学会车床的简单操作与维护保养
2、主轴箱的变速操作
通过改变主轴箱正面右侧的两个叠套手柄的位置来控制。前面的手柄有6个挡位，每个有4级转速，由后面的手柄控制，所以主轴共有24级转速，如下图所示。主轴箱正面左侧的手柄 用于是螺纹的左右旋向变换和加大螺距，共有4个挡位，即右旋螺纹、左旋螺纹加大螺距和左旋加大螺距螺纹，其挡位如图1-10所示
任务三 学会车床的简单操作与维护保养
主轴箱的变速操作
任务三 学会车床的简单操作与维护保养
图1-10车床主轴的变速操作手柄
（3）进给箱的变速操作
参考图1-10，C6140型车床上进给箱正面左侧有一个手轮，手轮有8个挡位；右侧有前、后叠装的两个手柄，前面的手柄是丝杆、光杆变换手柄，后面的手柄有Ⅰ、Ⅱ、Ⅲ、Ⅳ4个挡位，用于与手轮配合，用以调整螺距或进给量。根据加工要求调整所需螺距或进给量时，可通过查找进给箱油池盖上的调配表来确定手轮和手柄的具体位置。其挡位如图1-10（c）所示
任务三 学会车床的简单操作与维护保养
（4）中、小滑板镶条间隙调整
中、小滑板手柄摇动的松紧程度要适当，过紧或过松都需进行调整，中、小滑板镶条调整方法相同，图1—11所示为中滑板镶条的调整方法。
图1-11 中滑板镶条的调整方法
调整时应先看清镶条大、小端的方向，如镶条间隙太大，可将小端处螺钉松开，将大端处螺钉向里旋进，这样镶条大端向里间隙就会变小，反之，则间隙增大。调整后要试摇一次，要求轻便、灵活，但又不可有明显间隙。
任务三 学会车床的简单操作与维护保养
（5）溜板箱的操作
如图1-12所示
任务三 学会车床的简单操作与维护保养
图1-12 溜板箱各部分名称
溜板部分实现车削时绝大部分的进给运动：床鞍及溜板箱作纵向移动，中滑板作横向移动，小滑板可作纵向或斜向移动。进给运动有手动进给和机动进给两种方式。
（6）尾座操作
尾座结构及各部分名称如图1-13所示
图1-13尾座
任务三 学会车床的简单操作与维护保养
（6）尾座操作
1)手动沿床身导轨纵向移动尾座至合适的位置，逆时针方向扳动尾座固定手柄，将尾座固定。注意移动尾座时用力不要过大。
2)逆时针方向移动套筒固定手柄，摇动手轮，使套筒作进、退移动。顺时针方向转动套筒固定手柄，将套筒固定在选定的位置。
3)擦净套筒内孔和顶尖锥柄，安装后顶尖；松开套筒固定手柄，摇动手轮使套筒后退出后顶尖。
任务三 学会车床的简单操作与维护保养
2、车床的润滑方式
为了使车床正常运转，减少磨损，延长车床的使用寿命，车床上所有摩擦部分(除胶带外)都需及时加油润滑。润滑的操作步骤如下：
(1)操作前应观察主轴箱油标孔，主轴箱油位不应低于油标孔的一半。当车床开动时则从油标窗孔观察是否有油输出，如发现主轴箱油量不足或油窗孔无油输出，应及时通知检修人员检查。
(2)打开进给箱盖，检查油绳是否齐全，凡有脱落的要重新插好，然后将全损耗系统用油注在油槽内，油槽内储油量约为2／3油槽深。由于润滑是利用油绳的毛细管作用(图1—14a)，因此一般每周加油一次即可。
任务三 学会车床的简单操作与维护保养
2、车床的润滑方式
(3)擦干净车床床身和始前和工作结束后都要擦干净加油一次。
(4)在车床尾座和中、小滑板手柄的转动部位，一般都装有弹子油杯。润滑时要用油壶嘴将弹子向下揿，然后将油注入，如图1—14b所示。在车床的各滚动或滑动摩擦部位一般都装有弹子油杯供润滑，要熟悉自用车床各油杯位置，做到每班依次加油一次，不可遗漏。
(5)丝杠、光杠轴承座上方油孔中加油方法，如图1—15所示。由于丝杠、光杠转动速度较快，因此要求做到每班加油一次。
任务三 学会车床的简单操作与维护保养
2、车床的润滑方式
任务三 学会车床的简单操作与维护保养
a）油绳润滑 b）压注油杯润滑
图1-14车床的润滑方法
图1—15 丝杠、光杠轴承润滑
2、车床的润滑方式
(6)打开交换齿轮箱盖，在中间齿轮上的油脂杯内装入工业润滑脂，然后将杯盖向里旋进半圈，使润滑脂进入轴承套内，如图1—16所示，要求每周加油装满，每班则需将杯盖向里旋进一次。
任务三 学会车床的简单操作与维护保养
图1—16 油脂杯润滑
3、车床日常保养的要求
（1）每班工作后应切断电源，擦净车床外表面，擦净车床各导轨面(包括中滑板和小滑板)，要求无切屑，无油污，并浇油润滑。
（2）每班工作结束后清扫切屑盘及车床周围场地，保持场地清洁。
（3）每周要求车床3个导轨面及转动部件清洁、润滑、油眼畅通，油标油窗清晰，并保持车床外表清洁和场地整齐等。
（4）变换主轴转速时必须停车，以免损坏主轴箱内的齿轮。
（5）操作中若出现异常现象，应及时停车检查；出现故障、事故应立即切断电源，由专业人员来修理并及时上报有关部门。
任务三 学会车床的简单操作与维护保养
