项目4 路由协议配置　

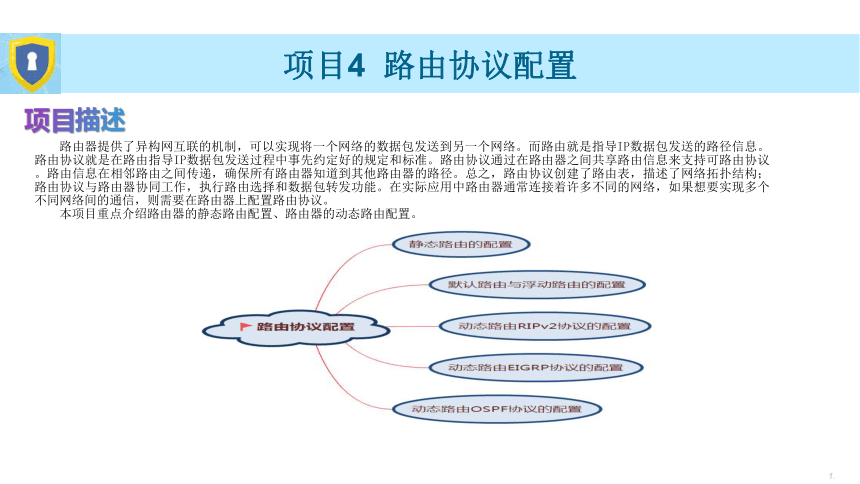

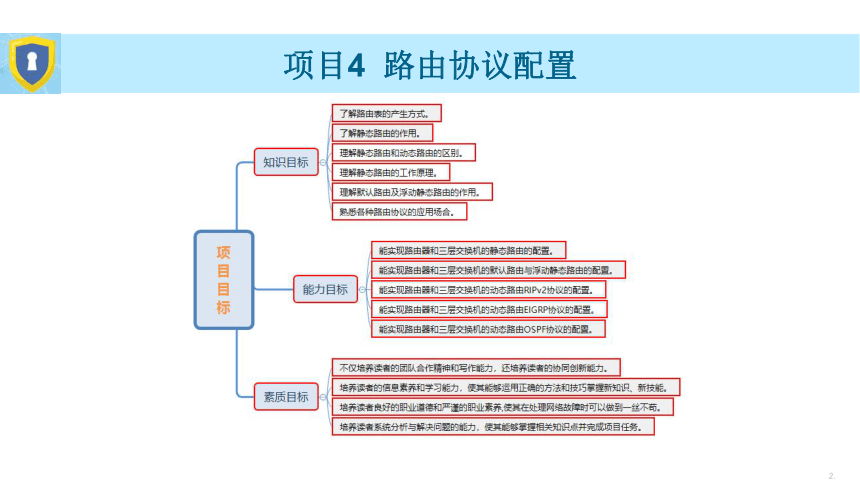

项目描述
路由器提供了异构网互联的机制，可以实现将一个网络的数据包发送到另一个网络。而路由就是指导IP数据包发送的路径信息。路由协议就是在路由指导IP数据包发送过程中事先约定好的规定和标准。路由协议通过在路由器之间共享路由信息来支持可路由协议。路由信息在相邻路由之间传递，确保所有路由器知道到其他路由器的路径。总之，路由协议创建了路由表，描述了网络拓扑结构；路由协议与路由器协同工作，执行路由选择和数据包转发功能。在实际应用中路由器通常连接着许多不同的网络，如果想要实现多个不同网络间的通信，则需要在路由器上配置路由协议。
本项目重点介绍路由器的静态路由配置、路由器的动态路由配置。
*
项目4 路由协议配置　
*
项目4 路由协议配置　
任务3 动态路由RIPv2协议的配置
任务3 动态路由RIPv2协议的配置
任务描述

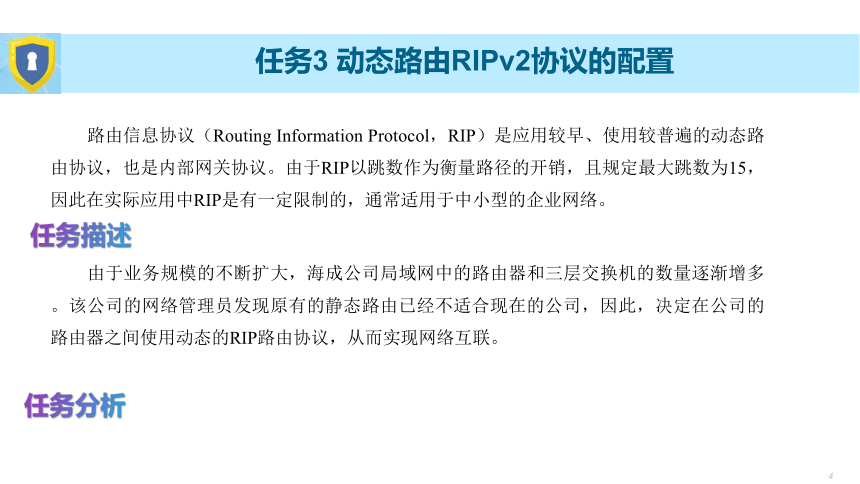

路由信息协议（Routing Information Protocol，RIP）是应用较早、使用较普遍的动态路由协议，也是内部网关协议。由于RIP以跳数作为衡量路径的开销，且规定最大跳数为15，因此在实际应用中RIP是有一定限制的，通常适用于中小型的企业网络。
任务分析
由于业务规模的不断扩大，海成公司局域网中的路由器和三层交换机的数量逐渐增多。该公司的网络管理员发现原有的静态路由已经不适合现在的公司，因此，决定在公司的路由器之间使用动态的RIP路由协议，从而实现网络互联。
任务3 动态路由RIPv2协议的配置
任务分析
由于公司的网络规模开始扩大，网路管理员发现使用静态路由确实不合适，因此决定使用动态的RIP路由协议。

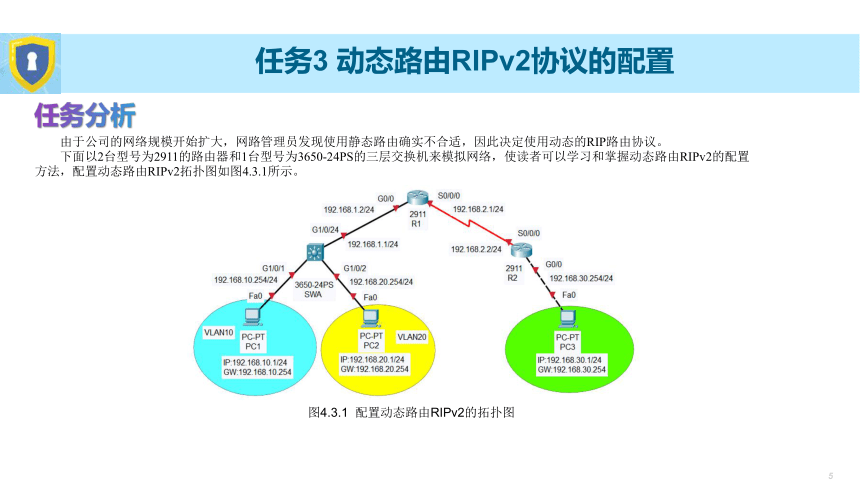

下面以2台型号为2911的路由器和1台型号为3650-24PS的三层交换机来模拟网络，使读者可以学习和掌握动态路由RIPv2的配置方法，配置动态路由RIPv2拓扑图如图4.3.1所示。
图4.3.1 配置动态路由RIPv2的拓扑图
任务3 动态路由RIPv2协议的配置

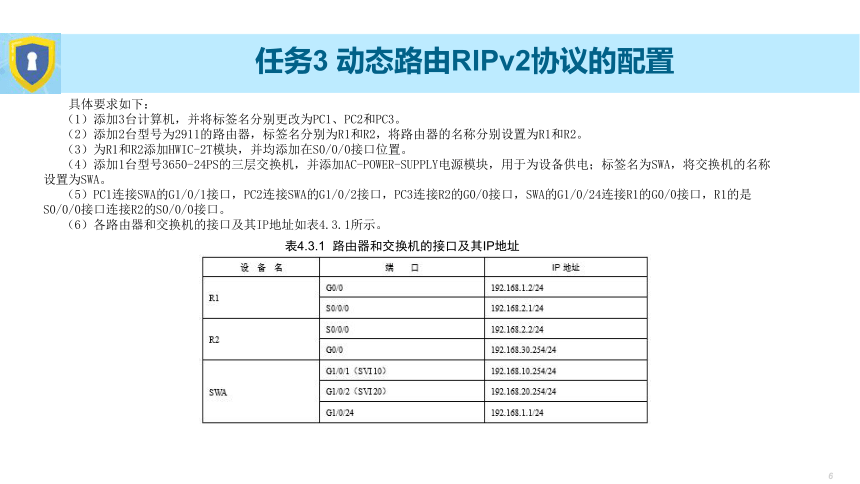

具体要求如下：
（1）添加3台计算机，并将标签名分别更改为PC1、PC2和PC3。
（2）添加2台型号为2911的路由器，标签名分别为R1和R2，将路由器的名称分别设置为R1和R2。
（3）为R1和R2添加HWIC-2T模块，并均添加在S0/0/0接口位置。
（4）添加1台型号3650-24PS的三层交换机，并添加AC-POWER-SUPPLY电源模块，用于为设备供电；标签名为SWA，将交换机的名称设置为SWA。
（5）PC1连接SWA的G1/0/1接口，PC2连接SWA的G1/0/2接口，PC3连接R2的G0/0接口，SWA的G1/0/24连接R1的G0/0接口，R1的是S0/0/0接口连接R2的S0/0/0接口。
（6）各路由器和交换机的接口及其IP地址如表4.3.1所示。
表4.3.1 路由器和交换机的接口及其IP地址
任务3 动态路由RIPv2协议的配置

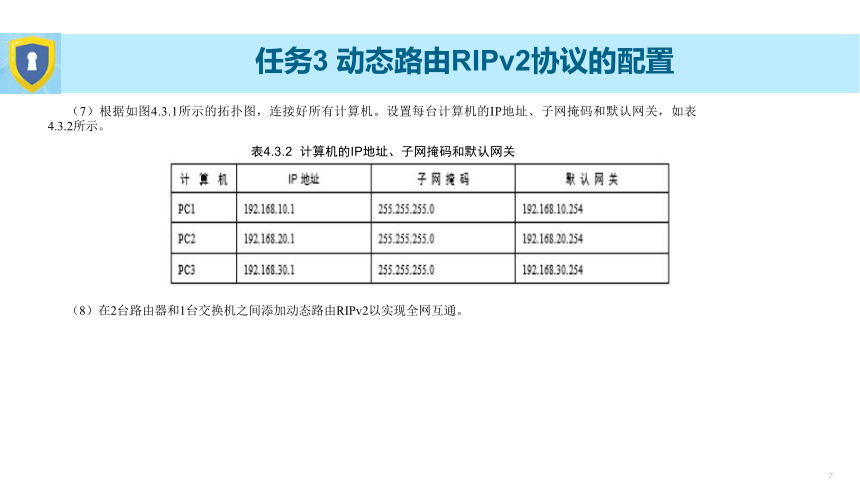

（7）根据如图4.3.1所示的拓扑图，连接好所有计算机。设置每台计算机的IP地址、子网掩码和默认网关，如表4.3.2所示。
表4.3.2 计算机的IP地址、子网掩码和默认网关
（8）在2台路由器和1台交换机之间添加动态路由RIPv2以实现全网互通。
任务3 动态路由RIPv2协议的配置
任务实施
步骤1：配置SWA的名称及其接口IP地址。
设置SWA的相关参数，具体的配置方法请参照本项目任务1中的SWA的基本配置。
步骤2：配置R1的名称及其接口IP地址。
设置R1的相关参数，具体的配置方法请参照本项目任务1中的R1的基本配置。
步骤3：配置R2的名称及其接口IP地址。
设置R2的相关参数，具体的配置方法请参照本项目任务1中的R2的基本配置。
步骤4：在SWA上配置RIPv2路由协议。
步骤5：在R1上配置RIPv2路由协议。
任务3 动态路由RIPv2协议的配置
步骤6：在R2上配置RIPv2路由协议。
任务3 动态路由RIPv2协议的配置
任务验收
1．在R1上，使用show ip route命令查看路由表
任务3 动态路由RIPv2协议的配置
2．在R1上，使用show ip protocols命令检验发送和接收PIPv2的信息
任务3 动态路由RIPv2协议的配置
3．测试网络的连通性
在PC1上ping PC2和PC3的IP地址，显示网络已经连通，如图4.3.2所示。
图4.3.2 连通性测试效果
任务3 动态路由RIPv2协议的配置
知识链接
RIP是应用较早、使用较普遍的内部网关协议（Interior Gateway Protocol，IGP），适用于小型同类网络的一个自治系统（Autonomous System，AS）内的路由信息的传递。RIP的管理距离为120。RIP是基于距离矢量算法的。它使用“跳数”，即metric来衡量到达目的地址的路由距离，取值范围为1～15，数值16表示无穷大。RIP进程使用UDP的520端口来发送和接收RIP分组。RIP分组每隔30s以广播的形式发送一次，为了防止出现“广播风暴”，其后续的的分组将做随机延时再发送。在RIP中，如果一个路由在180s内未被刷新，则相应的距离就被设定成无穷大，并从路由表中删除该表项。
使用距离矢量路由协议的路由器并不了解到达目的网络的整条路径。距离矢量路由协议将路由器作为通往最终目的地的路径上的路标。路由器唯一了解的远程网络信息就是到达该网络的距离（即度量）及可以通过哪条路径或哪个接口到达该网络。距离矢量路由协议并不了解确切的网络拓扑图。
有两个距离矢量IPv4的IGP，即RIPv1，第一代传统协议；RIPv2，简单距离矢量路由协议。
RIPv1被提出的较早，其有许多缺陷。为了改善RIPv1的不足，在RFC 1388中提出了改进的RIPv2，并在RFC 1723和RFC 2453中进行了修订。RIPv2定义了一套有效的改进方案，它支持子子网路由选择，支持CIDR，支持组播，并提供了验证机制。RIPv1和RIPv2的区别如表4.3.3所示。
表4.3.3 RIPv1和RIPv2的区别
任务3 动态路由RIPv2协议的配置
在路由器上实现动态路由RIPv1协议的配置命令如下：
在路由器上实现动态路由RIPv2协议的配置命令如下：
任务3 动态路由RIPv2协议的配置
任务小结
本任务介绍了网络设备之间如何实现动态路由RIPv2的配置，需要注意的是，RIP有两个版本，即RIPv1和RIPv2，no auto-summary功能只支持RIPv2；路由器只宣告自己的直连网段，实现动态更新路由。
