(共12张PPT)
*
项目4 路由协议配置　

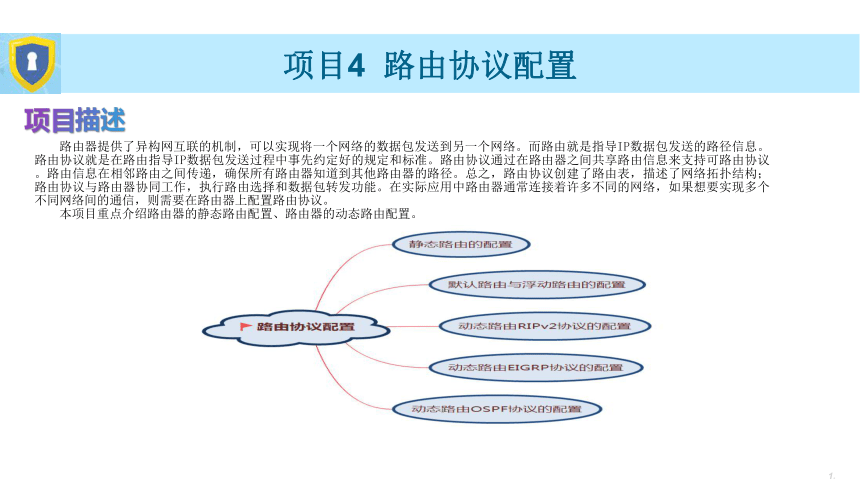

项目描述
路由器提供了异构网互联的机制，可以实现将一个网络的数据包发送到另一个网络。而路由就是指导IP数据包发送的路径信息。路由协议就是在路由指导IP数据包发送过程中事先约定好的规定和标准。路由协议通过在路由器之间共享路由信息来支持可路由协议。路由信息在相邻路由之间传递，确保所有路由器知道到其他路由器的路径。总之，路由协议创建了路由表，描述了网络拓扑结构；路由协议与路由器协同工作，执行路由选择和数据包转发功能。在实际应用中路由器通常连接着许多不同的网络，如果想要实现多个不同网络间的通信，则需要在路由器上配置路由协议。
本项目重点介绍路由器的静态路由配置、路由器的动态路由配置。
*

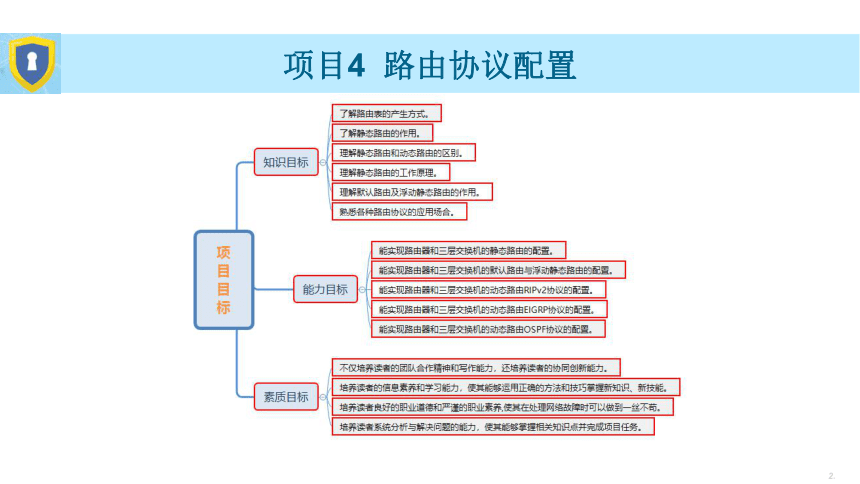

项目4 路由协议配置　
*
项目4 路由协议配置　
任务2 默认路由与浮动静态路由的配置
任务2 默认路由与浮动静态路由的配置

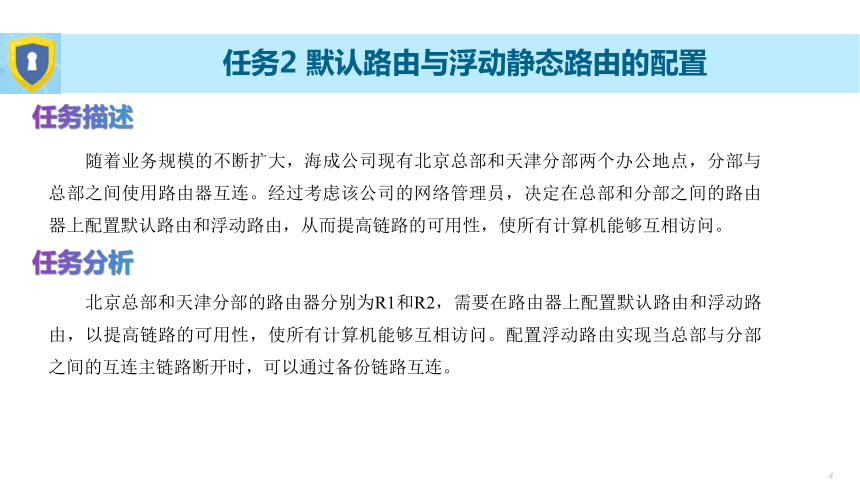

任务描述
任务分析
随着业务规模的不断扩大，海成公司现有北京总部和天津分部两个办公地点，分部与总部之间使用路由器互连。经过考虑该公司的网络管理员，决定在总部和分部之间的路由器上配置默认路由和浮动路由，从而提高链路的可用性，使所有计算机能够互相访问。
北京总部和天津分部的路由器分别为R1和R2，需要在路由器上配置默认路由和浮动路由，以提高链路的可用性，使所有计算机能够互相访问。配置浮动路由实现当总部与分部之间的互连主链路断开时，可以通过备份链路互连。
任务2 默认路由与浮动静态路由的配置

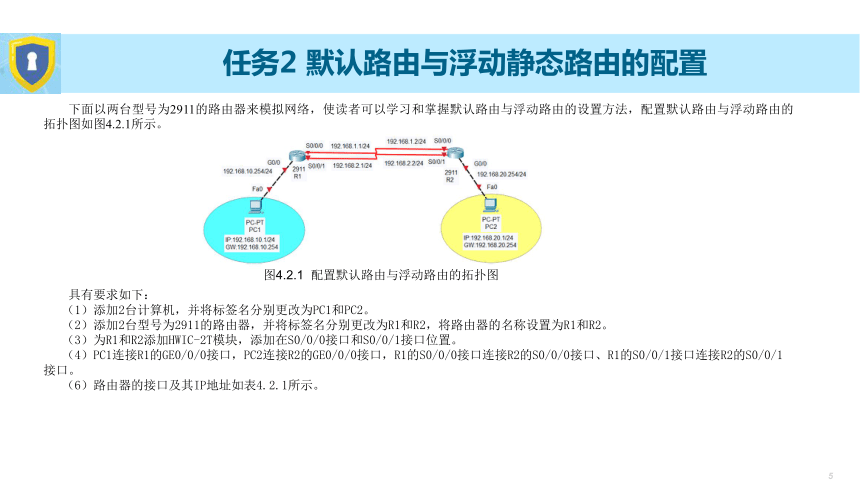

下面以两台型号为2911的路由器来模拟网络，使读者可以学习和掌握默认路由与浮动路由的设置方法，配置默认路由与浮动路由的拓扑图如图4.2.1所示。
图4.2.1 配置默认路由与浮动路由的拓扑图
具有要求如下：
（1）添加2台计算机，并将标签名分别更改为PC1和PC2。
（2）添加2台型号为2911的路由器，并将标签名分别更改为R1和R2，将路由器的名称设置为R1和R2。
（3）为R1和R2添加HWIC-2T模块，添加在S0/0/0接口和S0/0/1接口位置。
（4）PC1连接R1的GE0/0/0接口，PC2连接R2的GE0/0/0接口，R1的S0/0/0接口连接R2的S0/0/0接口、R1的S0/0/1接口连接R2的S0/0/1接口。
（6）路由器的接口及其IP地址如表4.2.1所示。
任务2 默认路由与浮动静态路由的配置

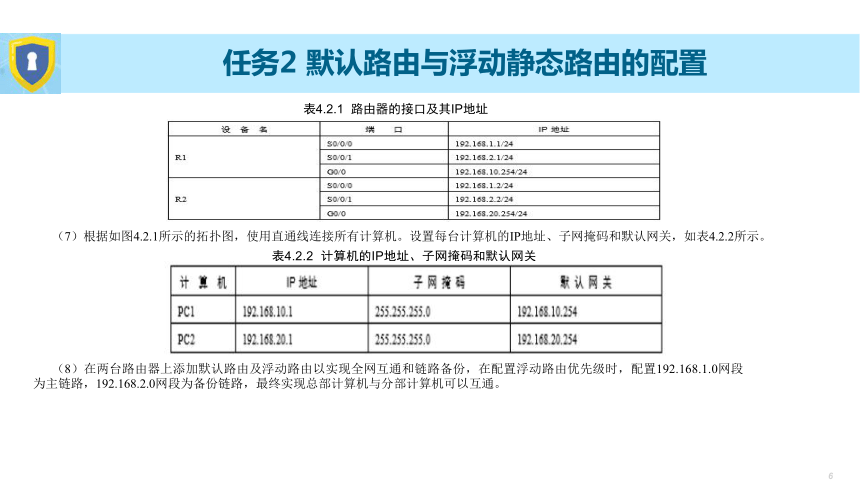

表4.2.1 路由器的接口及其IP地址
（7）根据如图4.2.1所示的拓扑图，使用直通线连接所有计算机。设置每台计算机的IP地址、子网掩码和默认网关，如表4.2.2所示。
表4.2.2 计算机的IP地址、子网掩码和默认网关
（8）在两台路由器上添加默认路由及浮动路由以实现全网互通和链路备份，在配置浮动路由优先级时，配置192.168.1.0网段为主链路，192.168.2.0网段为备份链路，最终实现总部计算机与分部计算机可以互通。
任务2 默认路由与浮动静态路由的配置
任务实施
步骤1：配置R1的名称及其接口IP地址。
步骤2：配置R2的名称及其接口IP地址。
任务2 默认路由与浮动静态路由的配置
步骤3：在R1上配置默认路由。
步骤4：在R2上配置默认路由。
步骤5：在R1上配置浮动静态路由，实现链路备份。
步骤6：在R2上配置浮动静态路由，实现链路备份。
任务2 默认路由与浮动静态路由的配置
任务验收
1．在R1上，使用show ip route命令查看路由表
任务2 默认路由与浮动静态路由的配置
2．测试网络的连通性和所走路径
（1）在PC1上ping PC2的IP地址，可以看到网络是连通的，如图4.2.2所示。
（2）使用tracert命令查看此时PC1与PC2通信所经过的网关，如图4.2.3所示。
图4.2.2 测试PC1与PC2之间的连通性
图4.2.3 检测所走路径是否为主链路
任务2 默认路由与浮动静态路由的配置
3．测试计算机通信时使用的备用链路
（1）将R1的S0/0/0接口关闭。在PC1上ping PC2的IP地址，可以看到在短暂的超时后，网络依然是连通的，如图4.2.4所示。
（2）使用tracert命令查看此时PC1与PC2通信所经过的网关，如图4.2.5所示。
图4.2.4 测试PC1与PC2之间的连通性
图4.2.5 检测所走路径是否为备用链路
任务2 默认路由与浮动静态路由的配置
知识链接
1．默认路由
默认路由是一种特殊的路由，指的是路由表中与包的目的地址之间没有匹配的表项时路由器能够做出的选择。如果没有默认路由，那么目的地址在路由表中没有匹配表项的包将被丢弃。默认路由在某些时候非常有效，当存在末梢网络时，默认路由会大大简化路由器的配置，减轻网络管理员的工作负担，提高网络性能。
默认路由的命令格式与静态路由的命令格式相同。只是把目的IP地址和子网掩码改为了0.0.0.0和0.0.0.0。默认路由的配置命令如下：
2．浮动静态路由
浮动静态路由（Floating Static Route）是一种特殊的静态路由，通过配置去往相同的目的网段，但是优先级不同的静态路由，以保证在网络中优先级较高的路由，即主路由失效的情况下，提供备份路由。在正常情况下，备份路由不会出现在路由表中。
任务小结
本任务介绍了路由器之间如何实现默认路由与浮动路由的配置，需要注意的是，默认路由是目的IP地址/掩码为0.0.0.0/0的路由，浮动静态路由是一种特殊的静态路由。
