项目3 路由技术配置　

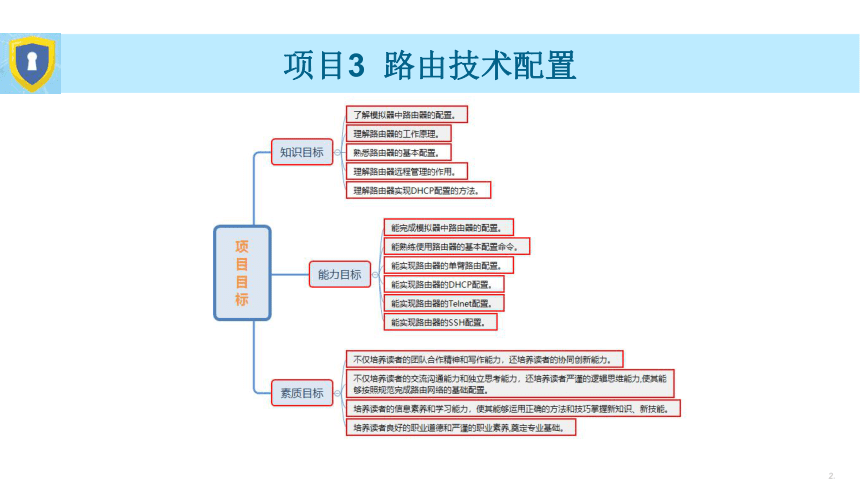

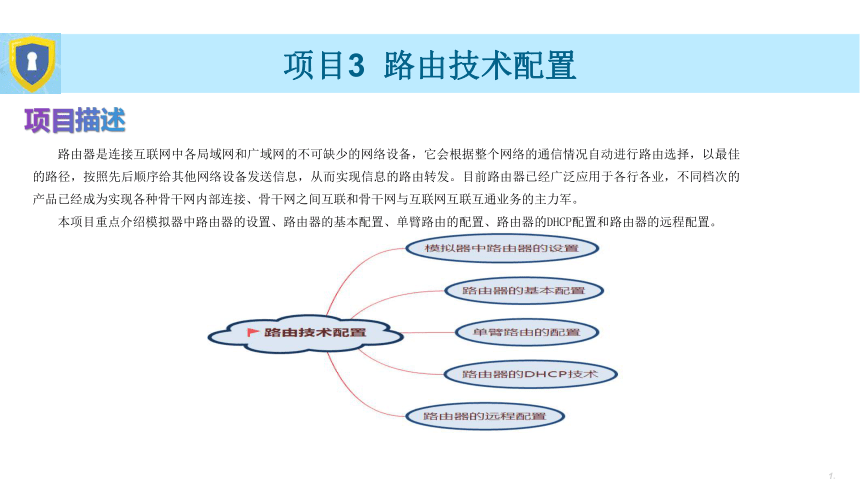

项目描述
路由器是连接互联网中各局域网和广域网的不可缺少的网络设备，它会根据整个网络的通信情况自动进行路由选择，以最佳的路径，按照先后顺序给其他网络设备发送信息，从而实现信息的路由转发。目前路由器已经广泛应用于各行各业，不同档次的产品已经成为实现各种骨干网内部连接、骨干网之间互联和骨干网与互联网互联互通业务的主力军。
本项目重点介绍模拟器中路由器的设置、路由器的基本配置、单臂路由的配置、路由器的DHCP配置和路由器的远程配置。
*
项目3 路由技术配置　
*
项目3 路由技术配置　
任务3 单臂路由的配置
任务3 单臂路由的配置

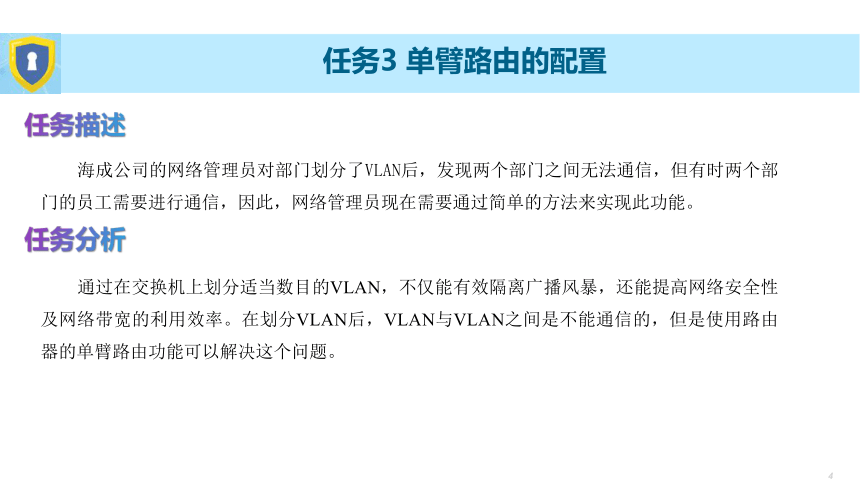

海成公司的网络管理员对部门划分了VLAN后，发现两个部门之间无法通信，但有时两个部门的员工需要进行通信，因此，网络管理员现在需要通过简单的方法来实现此功能。
任务描述
通过在交换机上划分适当数目的VLAN，不仅能有效隔离广播风暴，还能提高网络安全性及网络带宽的利用效率。在划分VLAN后，VLAN与VLAN之间是不能通信的，但是使用路由器的单臂路由功能可以解决这个问题。
任务分析
任务3 单臂路由的配置

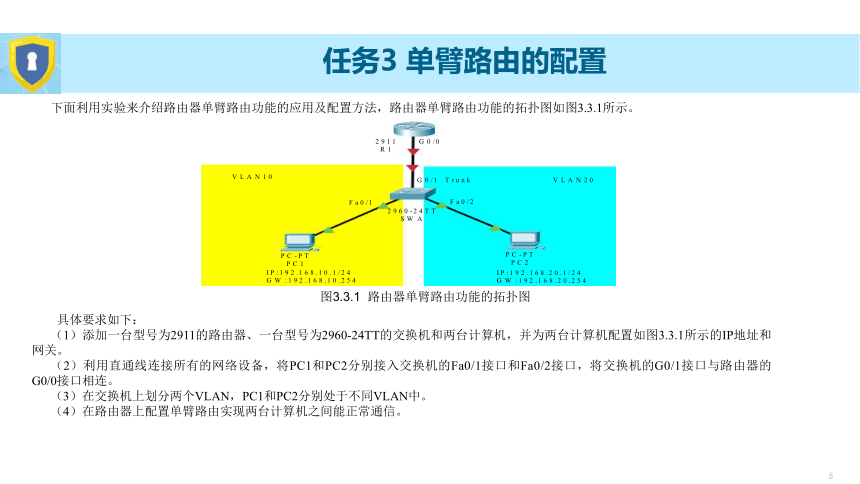

下面利用实验来介绍路由器单臂路由功能的应用及配置方法，路由器单臂路由功能的拓扑图如图3.3.1所示。
图3.3.1 路由器单臂路由功能的拓扑图
具体要求如下：
（1）添加一台型号为2911的路由器、一台型号为2960-24TT的交换机和两台计算机，并为两台计算机配置如图3.3.1所示的IP地址和网关。
（2）利用直通线连接所有的网络设备，将PC1和PC2分别接入交换机的Fa0/1接口和Fa0/2接口，将交换机的G0/1接口与路由器的G0/0接口相连。
（3）在交换机上划分两个VLAN，PC1和PC2分别处于不同VLAN中。
（4）在路由器上配置单臂路由实现两台计算机之间能正常通信。
任务3 单臂路由的配置
任务实施

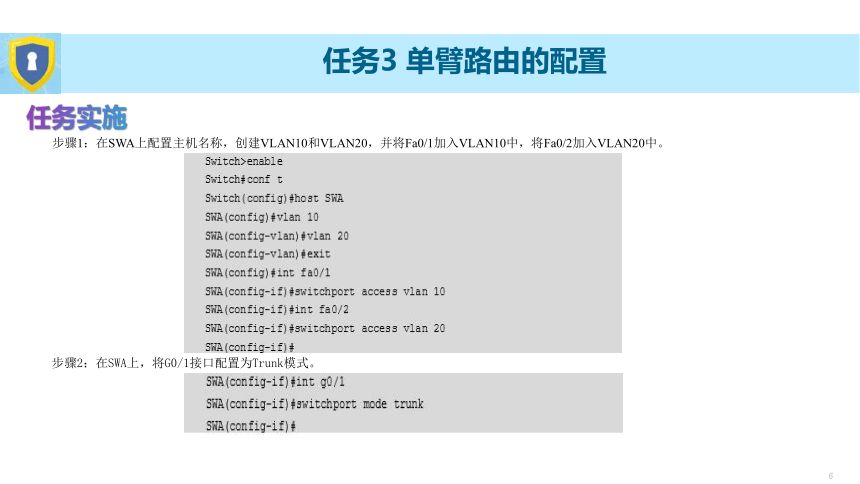

步骤1：在SWA上配置主机名称，创建VLAN10和VLAN20，并将Fa0/1加入VLAN10中，将Fa0/2加入VLAN20中。
步骤2：在SWA上，将G0/1接口配置为Trunk模式。
任务3 单臂路由的配置
步骤3：路由器R1的配置。
任务3 单臂路由的配置
任务验收
测试连通性。在PC1上ping PC2的IP地址，显示网络已经连通，如图3.3.2所示。
图3.3.2 在PC1上使用ping命令测试其与PC2之间的连通性
任务3 单臂路由的配置
知识链接
单臂路由，即在路由器上设置多个逻辑子接口，每个子接口对应一个VLAN。每个子接口的数据在物理链路上传递时都要标记封装。对于路由器的接口，在支持子接口的同时，还必须支持Trunk功能。
使用单臂路由器配置VLAN间路由时，路由器的物理接口必须与相邻交换机的Trunk链路相连。在路由器上，子接口是为网络上每个唯一VLAN创建的。每个子接口会分配专属于其子网VLAN的IP地址，这样也便于为该VLAN标记帧。这样，路由器可以在流量通过Trunk链路返回交换机时区分不同子接口的流量。
路由器一般是基于软件处理方式来实现路由的，存在一定的延时，难以达到线速交换。所以，随着VLAN通信流量的增加，路由器将成为通信的瓶颈，因此，单臂路由适用于通信流量较少的情况。
配置子接口的封装类型和所属VLAN，使用的命令如下：
任务3 单臂路由的配置
任务小结
本任务重点介绍了使用路由器实现不同VLAN之间的相互通信，在实现过程中，重点理解子接口的概念，单臂路由适用于通信流量比较少的情况，则如果通信流量比较多，则容易产生瓶颈，造成网络瘫痪。
*
项目3 路由技术配置　
任务4 路由器的DHCP技术
任务4 路由器的DHCP技术
海成公司的总经理发现自己的计算机出现了“IP地址冲突”问题，并且连接不上网络，于是找来网络管理员解决这个问题，网络管理员认为这是有些员工擅自修改IP地址导致的，可以通过现有的路由器使用DHCP技术来解决这个问题。
任务描述
任务分析
网络管理员为每台计算机手动分配一个IP地址，这样会大大增加网络管理员的负担，也容易导致IP地址分配错误，那么有什么办法既能减少管理员的工作量、减小输入错误的可能性，又能避免IP地址冲突呢？网络管理员的想法非常正确，使用DHCP技术可以在不需要增加硬件的情况下即可实现目的。
任务4 路由器的DHCP技术
下面利用实验来介绍路由器的DHCP配置的方法及应用，路由器的DHCP配置的拓扑图如图3.4.1所示。
图3.4.1 路由器的DHCP配置的拓扑图
具体要求如下：
（1）添加一台型号为2911的路由器、一台型号为2960-24TT的交换机和两台计算机。
（2）利用直通线连接所有的网络设备，将PC1和PC2分别接入交换机的Fa0/1接口和Fa0/2接口，将交换机的G0/1接口与路由器的G0/0接口相连。
（3）根据如图3.4.1所示的拓扑图，使用双绞线连接好所有计算机，并将每台计算机的IP地址设置为DHCP获取方式。
（4）在路由器上开启DHCP服务，并设置保留IP地址，使连接在不同交换机上的计算机获得相应的IP地址等信息，最终实现全网互通，详细参数如表3.4.1所示。
表3.4.1 路由器和计算机的IP地址等信息
任务4 路由器的DHCP技术
任务实施
步骤1：交换机的基本配置。
交换机为二层设备，无须配置IP地址，只需要修改主机名称即可。
步骤2：为R1设置主机名称和接口IP地址。
任务4 路由器的DHCP技术
步骤3：DHCP服务器的配置。
任务4 路由器的DHCP技术
任务验收
1．验证计算机获得的IP地址
（1）单击PC1，在打开的PC1管理界面中选择“桌面”→“IP配置”选项，在弹出的“IP配置”对话框中选中“DHCP”单选按钮，设置PC1的IP地址为动态获取，则PC1可以获得IP地址，如图3.5.2所示。
图3.5.2 DHCP验证效果
（2）使用同样的方法，为另一台计算机设置DHCP方式获取IP地址，并查看计算机所获取的IP地址等信息，最后得到的内容如表3.4.2所示。
表3.4.2 计算机获取的IP地址等信息
任务4 路由器的DHCP技术
2．在路由器上验证配置
任务4 路由器的DHCP技术
任务小结
本任务介绍了路由器的DHCP服务，可以使下连的计算机通过交换机获取IP地址、子网掩码、网关和DNS服务器地址。当一个网络中计算机数量庞大时，使用DHCP服务可以很方便地为每台计算机配置好相应的IP地址，从而减轻网络管理员分配IP地址的工作量。
