项目3 路由技术配置　

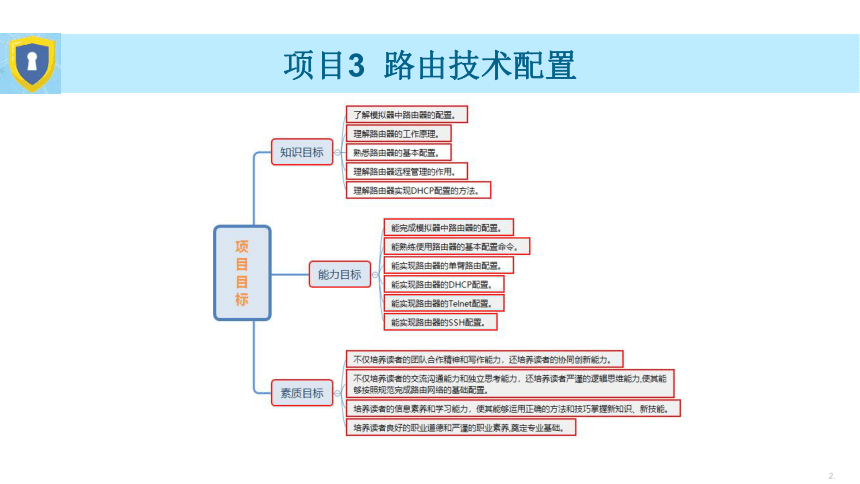

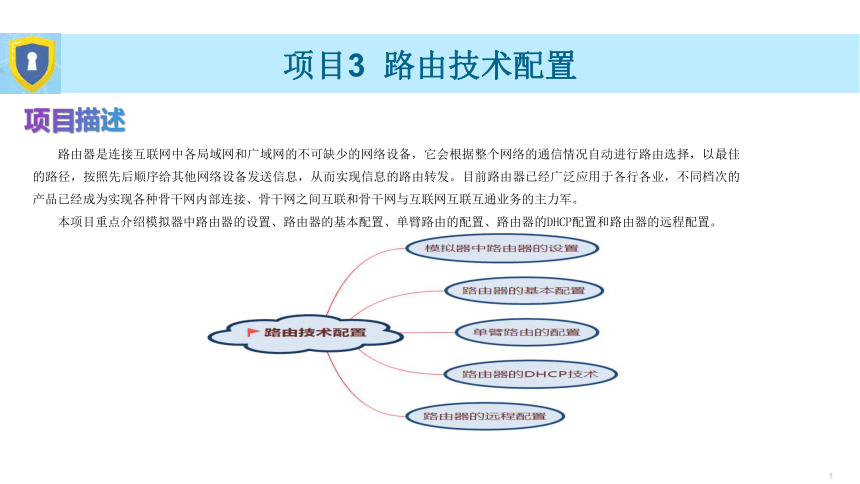

项目描述
路由器是连接互联网中各局域网和广域网的不可缺少的网络设备，它会根据整个网络的通信情况自动进行路由选择，以最佳的路径，按照先后顺序给其他网络设备发送信息，从而实现信息的路由转发。目前路由器已经广泛应用于各行各业，不同档次的产品已经成为实现各种骨干网内部连接、骨干网之间互联和骨干网与互联网互联互通业务的主力军。
本项目重点介绍模拟器中路由器的设置、路由器的基本配置、单臂路由的配置、路由器的DHCP配置和路由器的远程配置。
*
项目3 路由技术配置　
*
项目3 路由技术配置　
任务2 路由器的基本配置
任务2 路由器的基本配置
任务描述
路由器在网络中担任了非常重要的角色，因此，路由器的基本配置显得尤为重要。路由器的基本配置包括给设备命名、登录信息、设置接口的IP地址、设置特权密码和配置接口等。
网络管理员拿到刚刚购买的路由器时，首先需要对出厂的路由器进行配置，可以通过路由器的Console接口进行配置。路由器上有一个Console接口，从交换机接口标识中可以识别到，之后通过出厂自带的配置线进行连接即可进行配置。

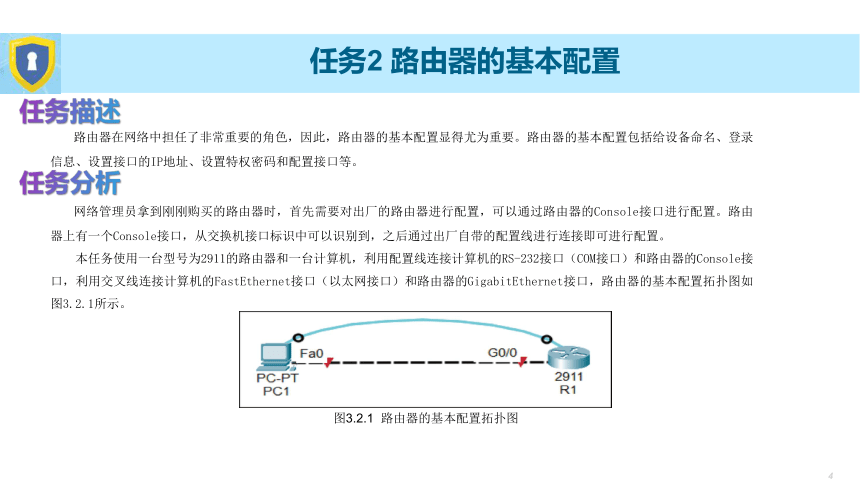

本任务使用一台型号为2911的路由器和一台计算机，利用配置线连接计算机的RS-232接口（COM接口）和路由器的Console接口，利用交叉线连接计算机的FastEthernet接口（以太网接口）和路由器的GigabitEthernet接口，路由器的基本配置拓扑图如图3.2.1所示。
图3.2.1 路由器的基本配置拓扑图
任务分析
任务2 路由器的基本配置
任务实施

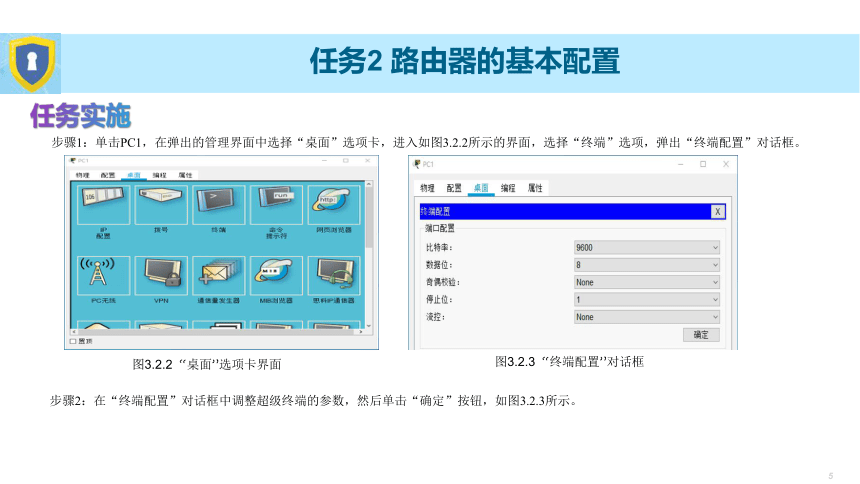

步骤1：单击PC1，在弹出的管理界面中选择“桌面”选项卡，进入如图3.2.2所示的界面，选择“终端”选项，弹出“终端配置”对话框。
步骤2：在“终端配置”对话框中调整超级终端的参数，然后单击“确定”按钮，如图3.2.3所示。
图3.2.2 “桌面”选项卡界面
图3.2.3 “终端配置”对话框
任务2 路由器的基本配置

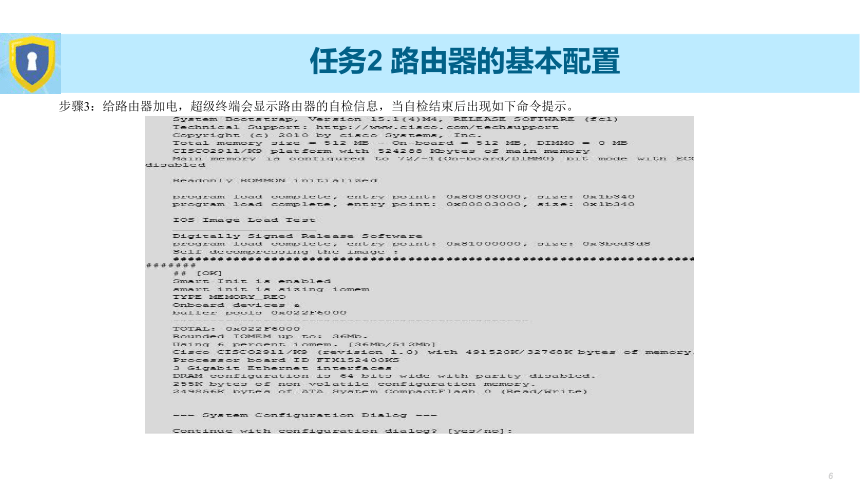

步骤3：给路由器加电，超级终端会显示路由器的自检信息，当自检结束后出现如下命令提示。
任务2 路由器的基本配置

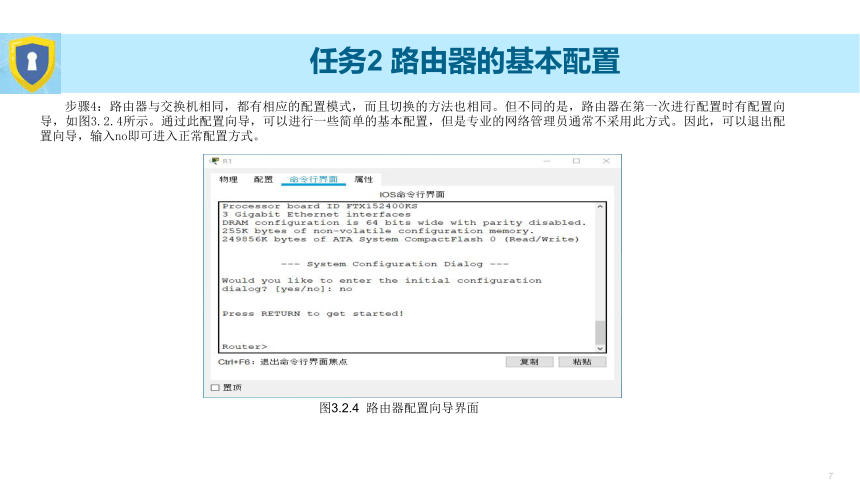

步骤4：路由器与交换机相同，都有相应的配置模式，而且切换的方法也相同。但不同的是，路由器在第一次进行配置时有配置向导，如图3.2.4所示。通过此配置向导，可以进行一些简单的基本配置，但是专业的网络管理员通常不采用此方式。因此，可以退出配置向导，输入no即可进入正常配置方式。
图3.2.4 路由器配置向导界面
任务2 路由器的基本配置
步骤5：思科公司的路由器在出厂时没有定义密码，因此用户按下Enter键即可直接进入用户模式，可以使用权限允许范围内的命令，当需要帮助时可以随时输入 命令输入enable命令，按Enter键即可进入特权模式，在特权模式下，用户拥有最大的权限，可以进行任意配置，当需要帮助时可以随时输入 命令。
任务2 路由器的基本配置
步骤6：路由器的配置模式切换。
步骤7：为路由器命名。
步骤8：为路由器设置时间。
任务2 路由器的基本配置
步骤9：为路由器设置特权密码。
步骤10：为路由器设置Console密码。
步骤11：为路由器设置Telnet登录密码。
步骤12：将所有明文密码变为密文显示。
步骤13：配置标语。
步骤14：配置路由器网络接口的IP地址。
任务2 路由器的基本配置
任务验收
在配置完以上命令后，再次查看网络拓扑图，可以发现链路中的红色标记已经变成了绿色。这时可以为计算机PC1分配一个同网段的IP地址（如192.168.1.1），并设置网关为路由器Gig0/0接口的IP地址，并测试一下它们之间的连通性。
任务2 路由器的基本配置
知识链接
1．路由器的管理方式
路由器的管理方式可以分为带内管理和带外管理。带内管理是指网络的管理控制信息与用户网络的承载业务信息通过同一个逻辑信道传送，简而言之，就是占用业务带宽。带外管理是指网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信道传送，即设备提供了专门用于管理的带宽。目前很多高端的交换机都带有带外部网络管接口，使网络管理的带宽和业务带宽完全隔离，互不影响，从而构成单独的网管网。通过Consloe接口管理是最常用的带外管理方式，通常用户会在首次配置交换机或无法进行带内管理时使用带外管理方式。带外管理方式也是使用频率最高的管理方式。使用带外管理时，可以采用Windows操作系统自带的超级终端程序来连接交换机，当然，用户也可以使用自己熟悉的终端程序。带外管理方式就是通过路由器的Consloe接口管理路由器的方式，该方式不占用路由器的网络接口，特点是线缆特殊，需要近距离配置。在第一次使用路由器时，必须采用Console接口对路由器进行配置，使其支持Telnet管理。带内管理的方式有Telnet和Web方式。
2．路由器的命令行操作模式
路由器的命令行操作模式主要包括用户模式、特权模式、全局配置模式。
用户模式：进入路由器后的第一个操作模式，此模式下用户只具有最底层的权限，可以查看路由器的软、硬件版本信息，但是不能对路由器进行配置。
特权模式：用户模式的下一级模式，在此模式下用户不仅可以对路由器的配置文件进行管理，也可以查看路由器的配置信息，还可以进行网络的测试和调试等。
全局配置模式：特权模式的下一级模式，在此模式下用户不仅可以配置路由器的全局参数，如主机名称、登录信息等，还可以进入下一级的配置模式，对路由器的具体功能进行配置。
任务2 路由器的基本配置
3．热键和快捷方式
IOS CLI提供热键和快捷方式，以便配置、监控和排除故障。
向下箭头：用于在前面使用过的命令列表中向前滚动。
向上箭头：用于在前面使用过的命令列表中向后滚动。
Tab：完成只键入了一部分的命令或关键字的其余部分。
Ctrl-A：移至行首。
Ctrl-E：移至行尾。
Ctrl-R：重新显示命令行。
Ctrl-Z：退出配置模式并返回特权模式。
Ctrl-C：退出配置模式或放弃当前的命令。
Ctrl-Shift-6：用于中断诸如ping或traceroute之类的IOS进程。
部分快捷方式的详细说明如下。
Tab：如果输入的缩写命令或缩写参数包含足够多的字母，已经可以和当前可用的任意其他命令或参数区分开，则可以使用Tab键填写该缩写命令或缩写参数剩余的部分。当已输入足够多的字符，可以唯一确定命令或关键字时，可以按下 Tab 键，CLI即会显示该命令或参数剩余的部分。此技巧在学习过程中很有用，因为它可以使用户看到命令或关键字的完整词语。
Ctrl-R：重新显示命令行会刷新用户刚键入的行。使用Ctrl-R可以重新显示命令行。例如，IOS可能会在用户键入命令行的过程中向CLI返回一条消息。用户可以使用Ctrl-R刷新该行，这样就无须重新键入该行了。
在此例中，在用户键入命令行的过程中返回了一条与接口故障相关的消息。
Switch# show mac-
16w4d: %LINK-5-CHANGED: Interface FastEthernet0/10, changed state to down
16w4d: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/10, changed state to down
任务2 路由器的基本配置
如果想要重新显示用户刚才正在键入的行，则可以使用Ctrl-R，即：
Switch#show mac
Ctrl-Z：退出配置模式将离开所有配置模式并返回特权模式。因为IOS具有分层模式结构，有时可能发现自己处于下层的层次中，如果想要返回处于顶层的特权模式，则无须逐级退出，只要使用Ctrl-Z即可直接返回。
向上和向下箭头：上述命令键将调用输入过的命令历史。Cisco IOS将用户之前键入的几个命令和字符保存在缓冲区中，以供用户重新调用。缓冲区消除了重复键入命令的必要。
用户可以使用特定的按键序列以在这些保存在缓冲区中的命令之间滚动。向上箭头键（Ctrl-P）用于显示输入过的前一个命令。每次按此下键时，将依次显示较早输入的一条命令。向下箭头键（Ctrl-N）用于依次显示命令历史记录中较晚输入的一条命令。
Ctrl-Shift-6：Escape序列会中断所有正在运行的进程。当从CLI启动一个IOS进程（如ping或traceroute）后，该命令会运行到完成或被中断为止。当该进程正在运行时，CLI无响应。如果想要中断输入并与CLI交互，则可以按下Ctrl-Shift-6。
Ctrl-C：用于中断命令输入并退出配置模式。这在输入需要撤销的命令时很有用。
缩写命令或缩写参数：命令和关键字可以缩写为可唯一确定该命令或关键字的最短字符数。例如，configure命令可以缩写为conf，因为configure是唯一一个以conf开头的命令，不能缩写为con，因为以con开头的命令不只一个。
关键字也可以缩写。例如，Switch# show interfaces 可以缩写为Switch# show int 或 Switch# sh int。
任务2 路由器的基本配置
任务小结
本任务重点介绍了路由器的基本设置，基础知识的掌握很重要，读者要多练习，加以熟练，否则后面使用时很难得心应手。
