项目3 路由技术配置　

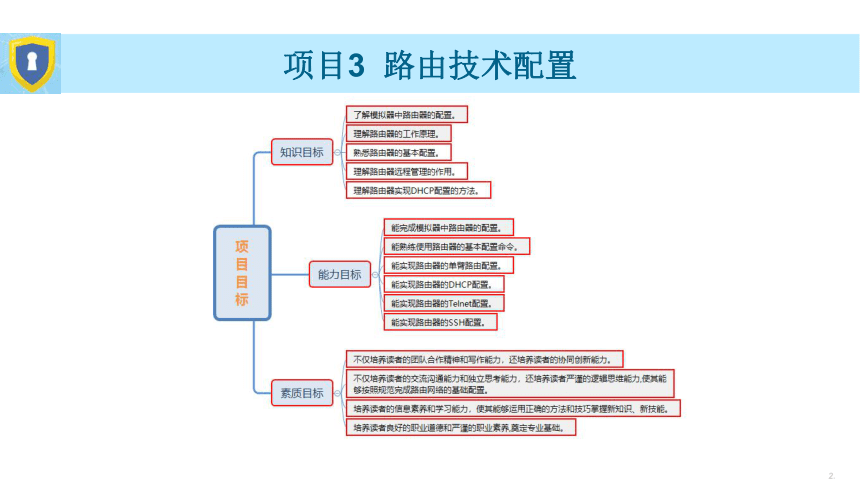

项目描述

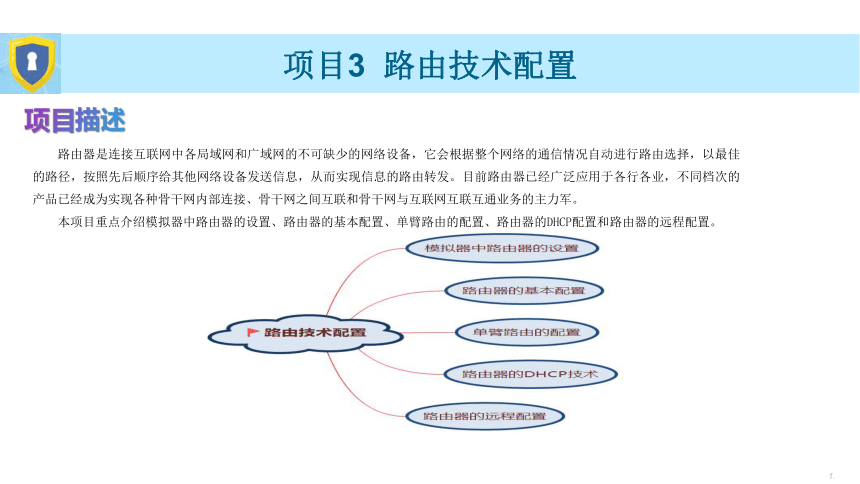

路由器是连接互联网中各局域网和广域网的不可缺少的网络设备，它会根据整个网络的通信情况自动进行路由选择，以最佳的路径，按照先后顺序给其他网络设备发送信息，从而实现信息的路由转发。目前路由器已经广泛应用于各行各业，不同档次的产品已经成为实现各种骨干网内部连接、骨干网之间互联和骨干网与互联网互联互通业务的主力军。
本项目重点介绍模拟器中路由器的设置、路由器的基本配置、单臂路由的配置、路由器的DHCP配置和路由器的远程配置。
*
项目3 路由技术配置　
*
项目3 路由技术配置　
任务1 模拟器中路由器的配置
任务1 模拟器中路由器的配置

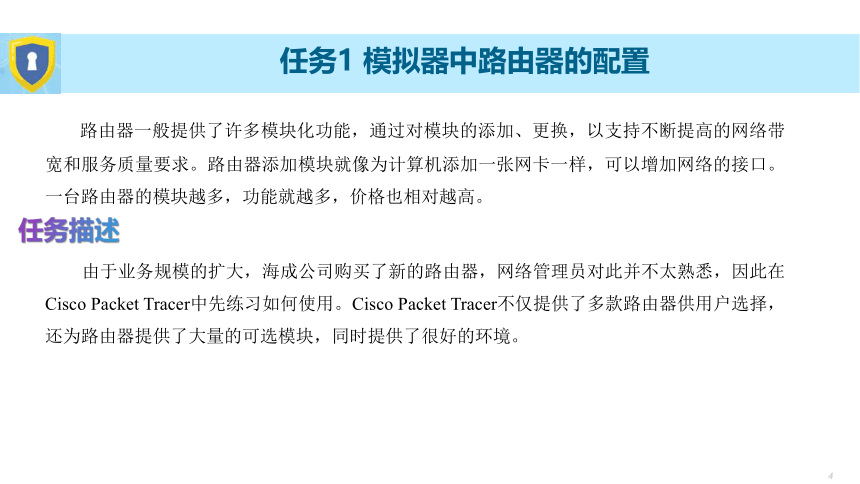

路由器一般提供了许多模块化功能，通过对模块的添加、更换，以支持不断提高的网络带宽和服务质量要求。路由器添加模块就像为计算机添加一张网卡一样，可以增加网络的接口。一台路由器的模块越多，功能就越多，价格也相对越高。
任务描述
由于业务规模的扩大，海成公司购买了新的路由器，网络管理员对此并不太熟悉，因此在Cisco Packet Tracer中先练习如何使用。Cisco Packet Tracer不仅提供了多款路由器供用户选择，还为路由器提供了大量的可选模块，同时提供了很好的环境。
任务1 模拟器中路由器的配置
任务分析
在默认情况下，由于在Cisco Packet Tracer 7.3中添加的路由器没有广域网模块，不能进行DCE串口线的连接，因此在完成本实训时首先要为路由器添加相关的功能性模块。
下面以型号为2911的路由器来介绍Cisco Packet Tracer 7.3模拟器中路由器的一些设置方法，海成公司的网络拓扑图如图3.1.1所示。

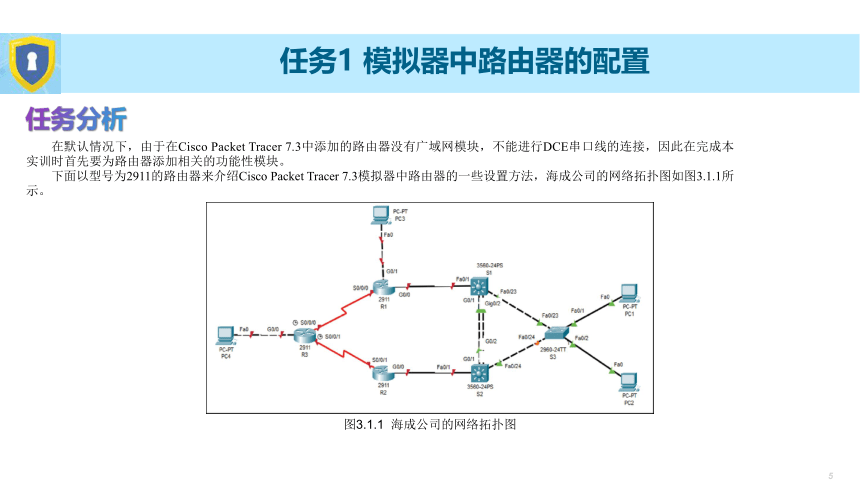

图3.1.1 海成公司的网络拓扑图
任务1 模拟器中路由器的配置
具体要求如下：
（1）按照如表3.1.1所示，添加相应的网络设备并更改对应的标签名。

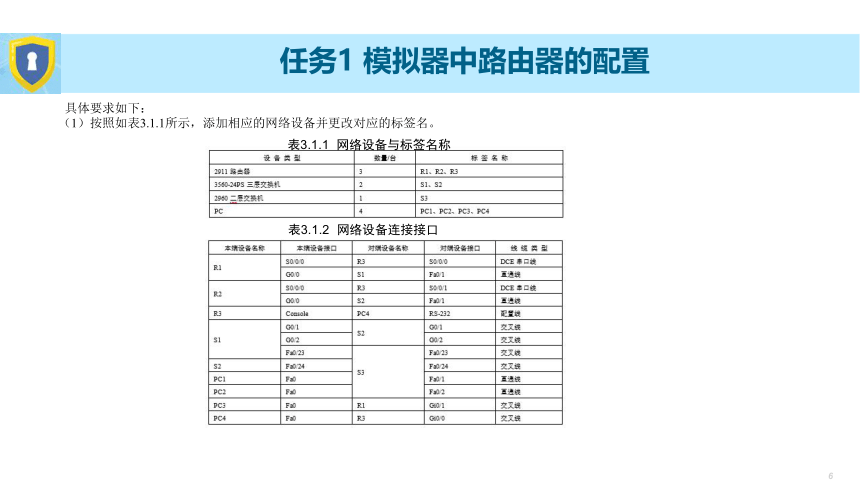

表3.1.1 网络设备与标签名称
表3.1.2 网络设备连接接口
任务1 模拟器中路由器的配置
任务实施
步骤1：添加网络设备。
根据如图3.1.1所示的网络拓扑图，在Cisco Packet Tracer 7.3模拟器的工作区中添加3台型号为2911的路由器、2台型号为3560-24PS的三层交换机、1台型号为2960的二层交换机和4台计算机，并调整相应位置，如图3.1.2所示。
图3.1.2 添加的网络设备
步骤2：更改各设备的标签名称，以路由器0为例。
在路由器0上单击，在打开的窗口中选择配置选项卡，在“显示名称”文本框中输入R1，如图3.1.3所示。
图3.1.3 修改显示名称
任务1 模拟器中路由器的配置
步骤3：使用同样的方法为其他设备（包括计算机）更改显示名称，如图3.1.4所示。
步骤4：在实际操作中，当为路由器添加模块时需要在断电的情况下添加，否则会损坏设备。在默认情况下，Cisco Packet Tracer 7.3模拟器中路由器的电源是打开的，因此在添加模块前首先需要关闭路由器的电源，如图3.1.5所示。
图3.1.4 更改显示名称后的所有设备
图3.1.5 关闭路由器的电源
任务1 模拟器中路由器的配置
步骤5：在模块区域中寻找到所需要的模块，选中该模块，将其拖动到模块的添加区域。当添加模块时需要注意模块的形状及大小，选择正确的插槽。如图3.1.6所示即为路由器R1添加一个HWIC-2T模块。
图3.1.6 为路由器R1添加一个HWIC-2T模块
步骤6：使用同样的方法为路由器R2和R3添加HWIC-2T模块。
步骤7：查看路由器的接口。将鼠标指针放置在工作区中的路由器图标上停留一会儿，会显示一个黄色底纹的提示信息框，如图3.1.7所示，可以查看到接口类型、IP地址等信息。
图3.1.7 查看路由器的接口
任务1 模拟器中路由器的配置
步骤8：路由器与计算机的互连通常是通过路由器的局域网接口与计算机的网卡接口进行的，如图3.1.8所示。
步骤9：路由器与交换机的互连通常是通过路由器的局域网接口与交换机接口进行的，如图3.1.9所示。
图3.1.8 路由器与计算机互连
图3.1.9 路由器与交换机互连
任务1 模拟器中路由器的配置
任务验收
知识链接
通过上面介绍的内容，读者可以使用正确的线缆完成本任务中的所有网络设备的连接，最终效果应与图3.1.1一致。
路由器具有非常强大的网络连接和路由功能，它可以与各种各样的网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器，其接口种类也就越多，因为它所能连接的网络类型非常多。路由器的接口主要分为局域网接口、广域网接口和配置接口三大类。
路由器与路由器互连的方式有很多，因为路由器可以添加的模块有很多，所以路由器的接口类型很多，而不同接口类型使用不同的线缆进行互连。其主要分为以下3种。
（1）路由器通过广域网串口互连，要使用专用的DTE和DCE串口线连接。
（2）路由器通过局域网以太网接口互连，一般使用双绞线进行互连，且一定要使用交叉线进行连接，使用直通线连接是无法通信的。
（3）路由器的高速网络接入，通常使用光纤接入。
在实现的网络过程中，需要对网络设备添加或卸下模块时，一定要先断电，才可以操作。
任务1 模拟器中路由器的配置
任务小结
本任务讲述了路由器模块添加的方法、路由器各种接口使用的线缆类型和路由器接口的标签名称的更改。由于在真实设备中添加模块与在模拟器中是有区别的，因此有条件时，最好在真实设备上练习，熟练掌握操作方法。
